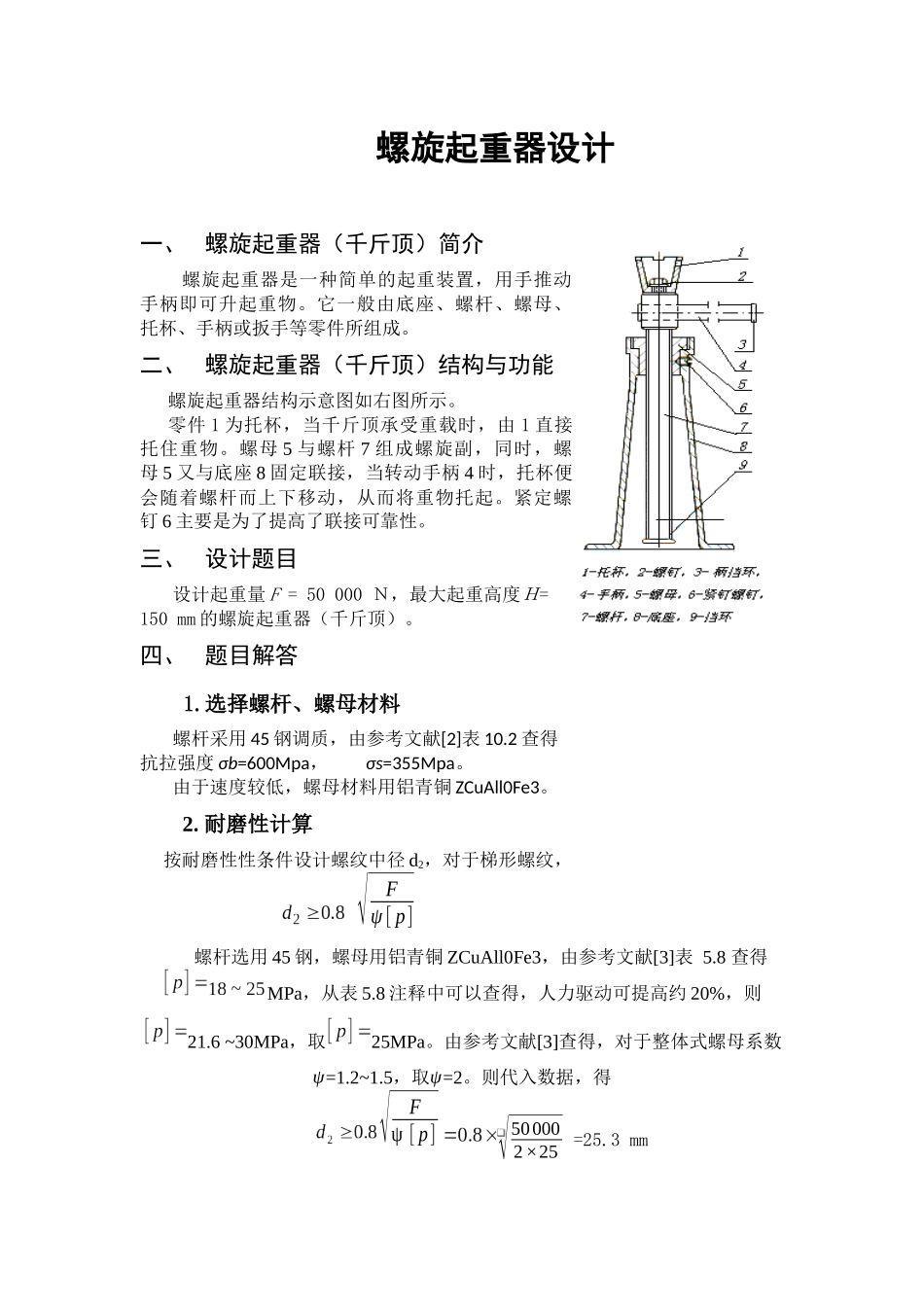

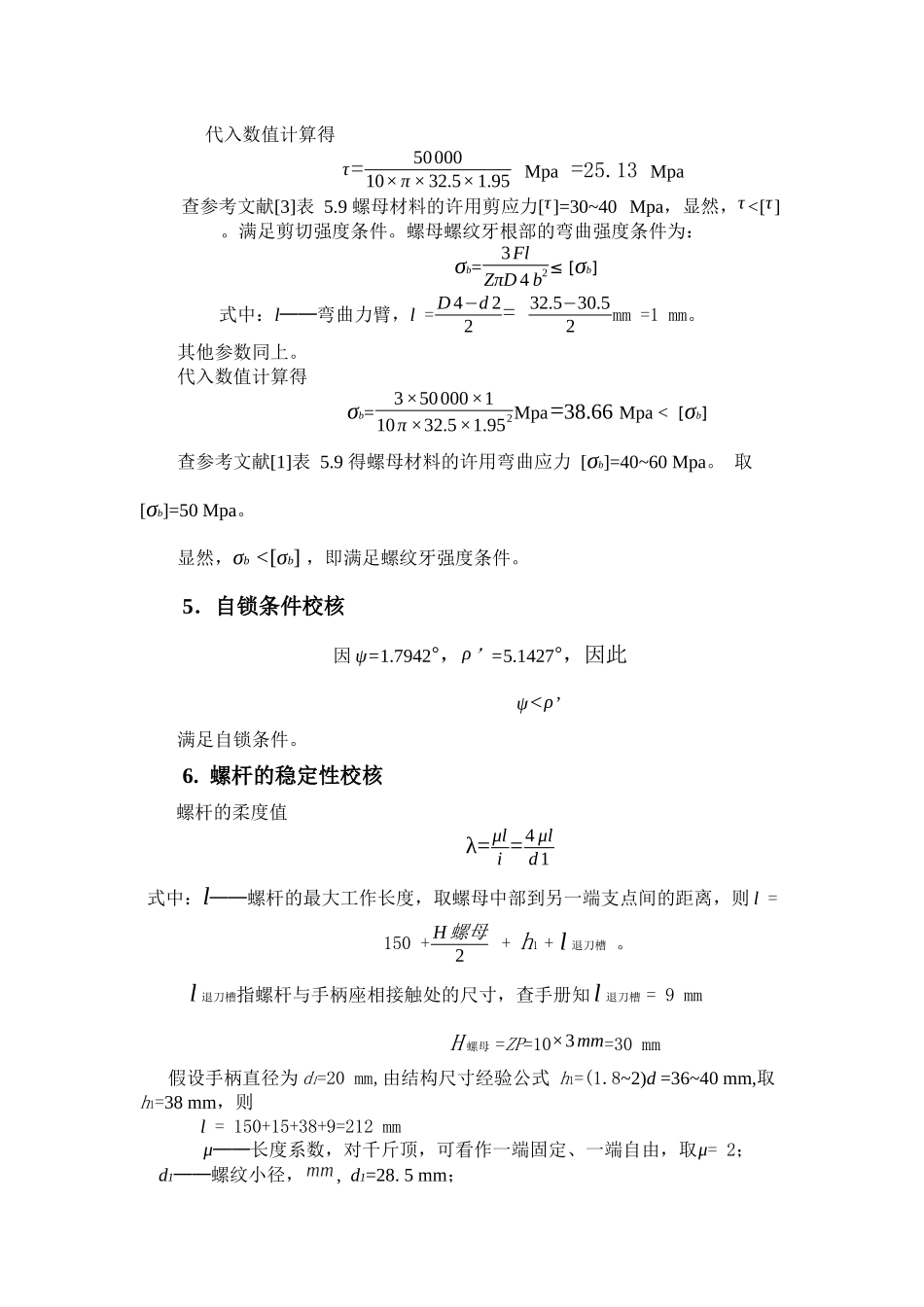

螺旋起重器设计一、螺旋起重器（千斤顶）简介螺旋起重器是一种简单的起重装置，用手推动手柄即可升起重物。它一般由底座、螺杆、螺母、托杯、手柄或扳手等零件所组成。二、螺旋起重器（千斤顶）结构与功能螺旋起重器结构示意图如右图所示。零件1为托杯，当千斤顶承受重载时，由1直接托住重物。螺母5与螺杆7组成螺旋副，同时，螺母5又与底座8固定联接，当转动手柄4时，托杯便会随着螺杆而上下移动，从而将重物托起。紧定螺钉6主要是为了提高了联接可靠性。三、设计题目设计起重量F=50000Ｎ，最大起重高度Ｈ=150mm的螺旋起重器（千斤顶）。四、题目解答1.选择螺杆、螺母材料螺杆采用45钢调质，由参考文献[2]表10.2查得抗拉强度σb=600Mpa，σs=355Mpa。由于速度较低，螺母材料用铝青铜ZCuAll0Fe3。2.耐磨性计算按耐磨性性条件设计螺纹中径d2，对于梯形螺纹，√Fψ[p]螺杆选用45钢，螺母用铝青铜ZCuAll0Fe3，由参考文献[3]表5.8查得MPa，从表5.8注释中可以查得，人力驱动可提高约20%，则21.6~30MPa，取25MPa。由参考文献[3]查得，对于整体式螺母系数ψ=1.2~1.5，取ψ=2。则代入数据，得√Fψ[p]❑√500002×25=25.3mm式中：F──螺杆所受轴向载荷，N；──螺纹中径，mm；[p]─—螺旋副材料的许用压力，MPa。查参考文献[4]表11.5取公称直径d=32mm,螺距P=3mm,中径=30.5mm,小径d3（d1）=28.5mm,内螺纹大径D4=32.5mm。3.螺杆强度校核螺杆危险截面的强度条件为：σe=❑√(4Fπd12)2+3(16T1πd13)2≤[σe]式中：F──螺杆所受轴向载荷，F=50000N；d3（d1）──螺纹小径，mmd3（d1）=28.5mm；T1──螺纹副摩擦力矩，T1=Ftan(φ+ρ’)❑2,ψ为螺纹升角，ψ=arctannpπ=arctan1×3π×30.5=1.7942°；[σe]——螺杆材料的许用应力，MPa查参考文献[1]表5.10.得钢对青铜的当量摩擦因数f’=0.08~0.10,取f’=0.09，螺纹副当量摩擦角ρ’=arctanf’=arctan0.09=5.1428°。把已知的值代入T1的计算公式中，则得T1=50000×30.52tan(1.7942°+5.1427°)=92771N∙mmσe=❑√(4×50000π×28.52)2+3(16×92771π×28.53)2=86.02Mpa由参考文献[3]表5.9可以查得螺杆材料的许用应力[σ]=σs35,σs=355Mpa,[σ]=71~118Mpa，取[σ]=95Mpa。显然，σe¿[σ]，螺杆满足强度条件。4.螺母螺纹牙的强度校核螺母螺纹牙根部的剪切强度为：τ=FZπD4b≤[τ]式中：F──螺杆所受轴向载荷，N,F=50000N；D4──螺母螺纹大径，mm,D4=32.5mm；Z──螺纹旋合圈数，Z取10；b──螺纹牙根部厚度，梯形螺纹b=0.65P=0.65×3mm=1.95mm代入数值计算得τ=5000010×π×32.5×1.95Mpa=25.13Mpa查参考文献[3]表5.9螺母材料的许用剪应力[τ]=30~40Mpa，显然，τ<[τ]。满足剪切强度条件。螺母螺纹牙根部的弯曲强度条件为：σb=3FlZπD4b2≤[σb]式中：l──弯曲力臂，l=D4−d22=32.5−30.52mm=1mm。其他参数同上。代入数值计算得σb=3×50000×110π×32.5×1.952Mpa=38.66Mpa<[σb]查参考文献[1]表5.9得螺母材料的许用弯曲应力[σb]=40~60Mpa。取[σb]=50Mpa。显然，σb<[σb]，即满足螺纹牙强度条件。5．自锁条件校核因ψ=1.7942°，ρ’=5.1427°，因此ψ<ρ’满足自锁条件。6.螺杆的稳定性校核螺杆的柔度值λ=μli=4μld1式中：l──螺杆的最大工作长度，取螺母中部到另一端支点间的距离，则l=150+H螺母2+h1+l退刀槽。l退刀槽指螺杆与手柄座相接触处的尺寸，查手册知l退刀槽=9mmH螺母=ZP=10×3mm=30mm假设手柄直径为d1=20mm,由结构尺寸经验公式h1=(1.8~2)d=36~40mm,取h1=38mm，则l=150+15+38+9=212mmμ──长度系数，对千斤顶，可看作一端固定、一端自由，取μ=2；d1──螺纹小径，,d1=28.5mm；代入以上数值得λ=4×2×21228.5=59.5对于45钢正火，当λ<90时：Fc=3401+0.00013λ2πd124=3401+0.00013×59.52π×28.524=148462N则FcF=14846250000=2.969>2.5因此，满足稳定性要求。7.螺母外径及凸缘设计螺纹外径D2≈1.5d=1.5×32mm=48mm。螺纹凸缘外径D3≈1.4D2mm=67.2mm,取D3=68mm。螺纹凸缘厚b=(0.2~0.3)H=(0.2~0.3)×30mm=6~9mm，取b=8mm。8.手柄设计加在手柄上的力需要克服螺纹副之间相对转动的阻力矩和托杯支撑面间的摩擦力矩。设F...
