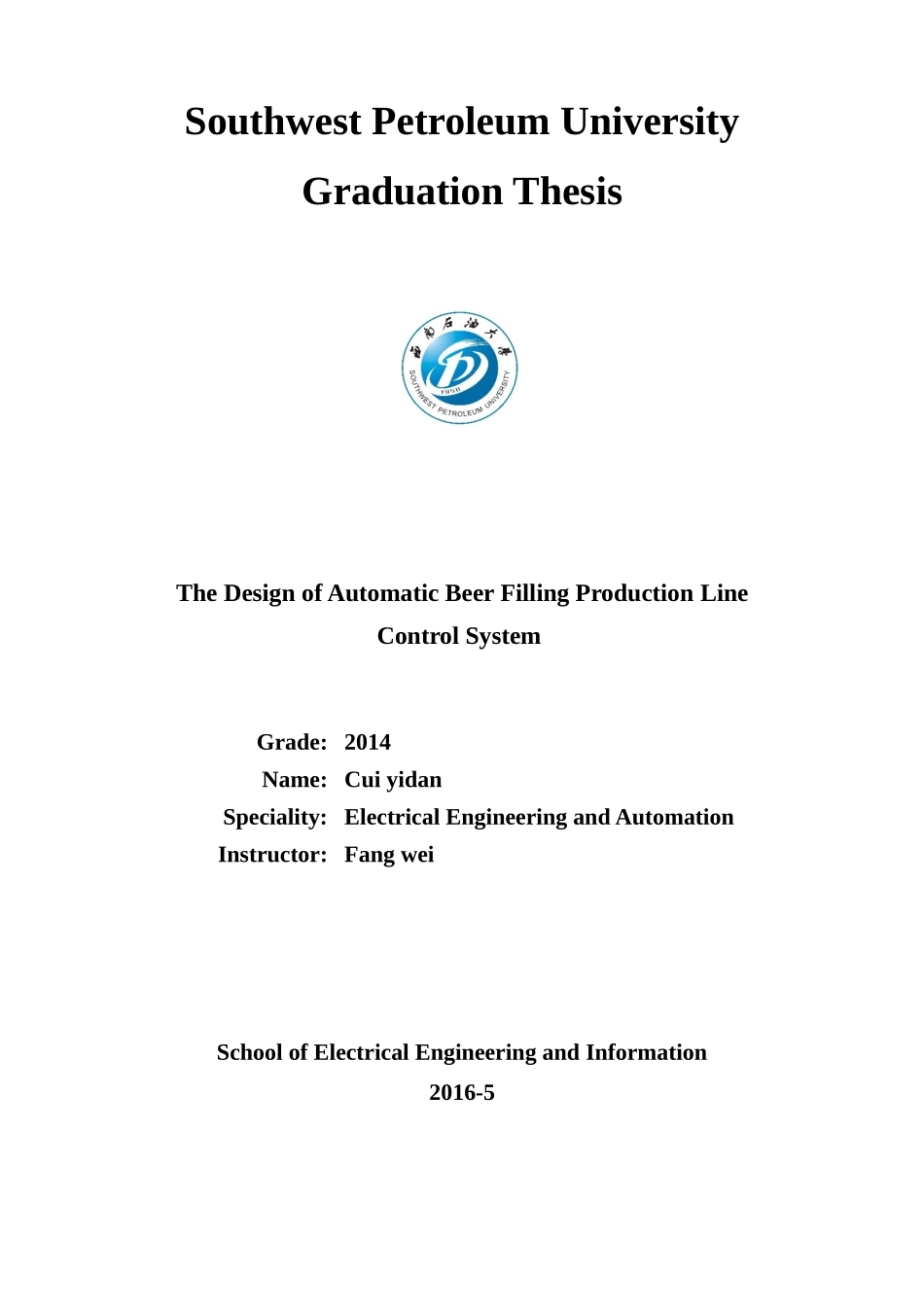

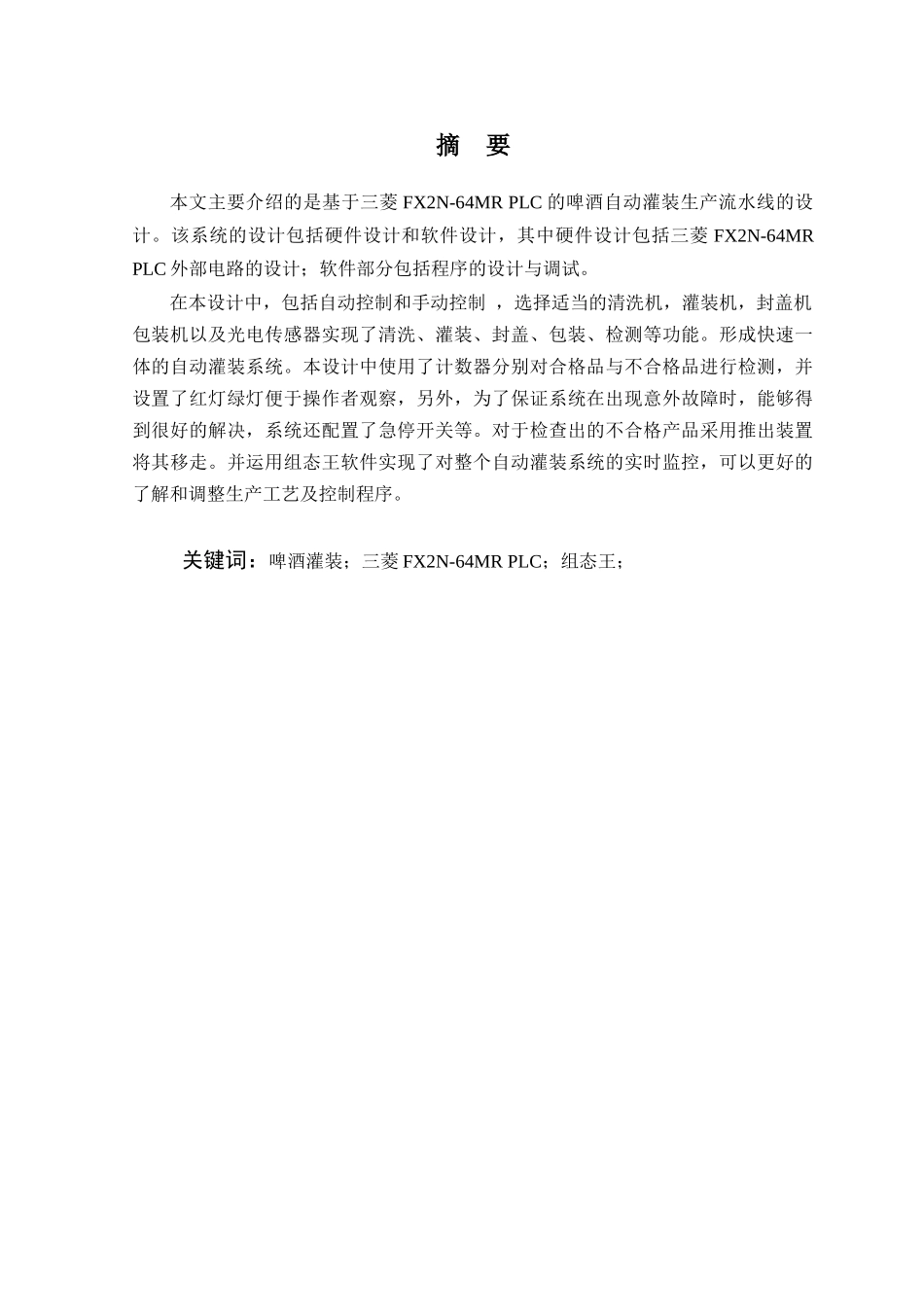

·本科毕业设计（论文）题目啤酒自动灌装生产流水线控制系统的设计学生姓名崔译丹学号201433070001教学院系电气信息学院专业年级电气工程及其自动化2014级(双)指导教师方玮职称讲师单位西南石油大学辅导教师职称单位完成日期2016年05月19日SouthwestPetroleumUniversityGraduationThesisTheDesignofAutomaticBeerFillingProductionLineControlSystemGrade:2014Name:CuiyidanSpeciality:ElectricalEngineeringandAutomationInstructor:FangweiSchoolofElectricalEngineeringandInformation2016-5摘要本文主要介绍的是基于三菱FX2N-64MRPLC的啤酒自动灌装生产流水线的设计。该系统的设计包括硬件设计和软件设计，其中硬件设计包括三菱FX2N-64MRPLC外部电路的设计；软件部分包括程序的设计与调试。在本设计中，包括自动控制和手动控制，选择适当的清洗机，灌装机，封盖机包装机以及光电传感器实现了清洗、灌装、封盖、包装、检测等功能。形成快速一体的自动灌装系统。本设计中使用了计数器分别对合格品与不合格品进行检测，并设置了红灯绿灯便于操作者观察，另外，为了保证系统在出现意外故障时，能够得到很好的解决，系统还配置了急停开关等。对于检查出的不合格产品采用推出装置将其移走。并运用组态王软件实现了对整个自动灌装系统的实时监控，可以更好的了解和调整生产工艺及控制程序。关键词：啤酒灌装；三菱FX2N-64MRPLC；组态王；AbstractThisarticleintroduceThedesignofautomaticbeerfillingproductionlinecontrolsystemthatbasedonMitsubishiFX2N-64MRPLC(ProgrammableLogicControllerProgrammableLogicController).Inmydesign,itincludetwopartsabouthardwareandsoftware.ThehardwarepartsincludethedesignoftheexternalcircuitofMitsubishiFX2N-64MRPLC.Thesoftwarepartincludesthedesignanddebuggingoftheprogram.Inthisdesign,includingautomaticcontrolandthemanualcontrol,Iselecttheappropriatecleaningmachine,fillingmachine,cappingmachine,packagingmachineandphotoelectricsensorrealizedwashing,filling,sealing,packaging,testingandotherfunctions.Theyformanautomaticfillingsystemwithrapidintegration.Thisdesignusingthecounterrespectivelyforqualifiedproductsandunqualifiedproductsweredetected,andsetuparedlightgreenlightisconvenientfortheoperatortoobserve.Inaddition,inordertoensurethesystemintheunexpectedfailure,cangetverygoodsolution,thesystemisalsoequippedwithemergencystopswitch.Tocheckouttheunqualifiedproductsusingthelaunchdevicetomoveaway.Andtheuseofconfigurationsoftwaretorealizethereal-timemonitoringoftheautomaticfillingsystem,canbetterunderstandandmodifytheproductionprocessandcontrolprogram.Keywords:BeerFilling；MitsubishiFX2N-64MRPLC；Kingview目录1绪论1.1设计目的与意义1.2国内发展趋势1.3本设计的主要任务2总体设计方案2.1啤酒灌装生产流水线的基本结构2.2啤酒灌装生产流水线的工作原理3系统硬件设计3.1选择电气元件3.1.1电动机的选择3.1.2清洗灌装封盖打包设备的选择3.1.3传感器的选择73.1.4热继电器的选择3.1.5接触器的选择3.1.6低压断路器和熔断器的选择3.1.7信号电器的选择3.2选择PLC3.2.1PLC的I/O分配表3.2.2PLC端口接线图3.3主电路的设计4系统程序的设计4.1系统流程图4.2梯形图4.2.1手动灌装流水线程序4.2.2自动灌装流水线程序5系统组态设计5.1制作过程5.1.1创建新工程5.1.2构建数据词典5.1.3组态画面和动画连接5.2组态设计运行和调试6总结谢辞参考文献附录A主电路接线图附录BPLC外部电路接线图附录C梯形图1绪论1.1设计目的与意义传统的啤酒灌装生产线的电气设备控制系统是传统的继电器——接触器控制方式,在使用的过程中，生产工效低，人机对话靠指示灯+按钮+讯响器的工作方式，响应慢，故障率高，可靠性差，系统的工作状态、故障处理、设备监控与维护只能凭经验被动的去查找故障点。且在生产过程中容易产生二次污染，造成合格率低，生产成本增加。而自动化生产线在众多领域应用得非常广...
