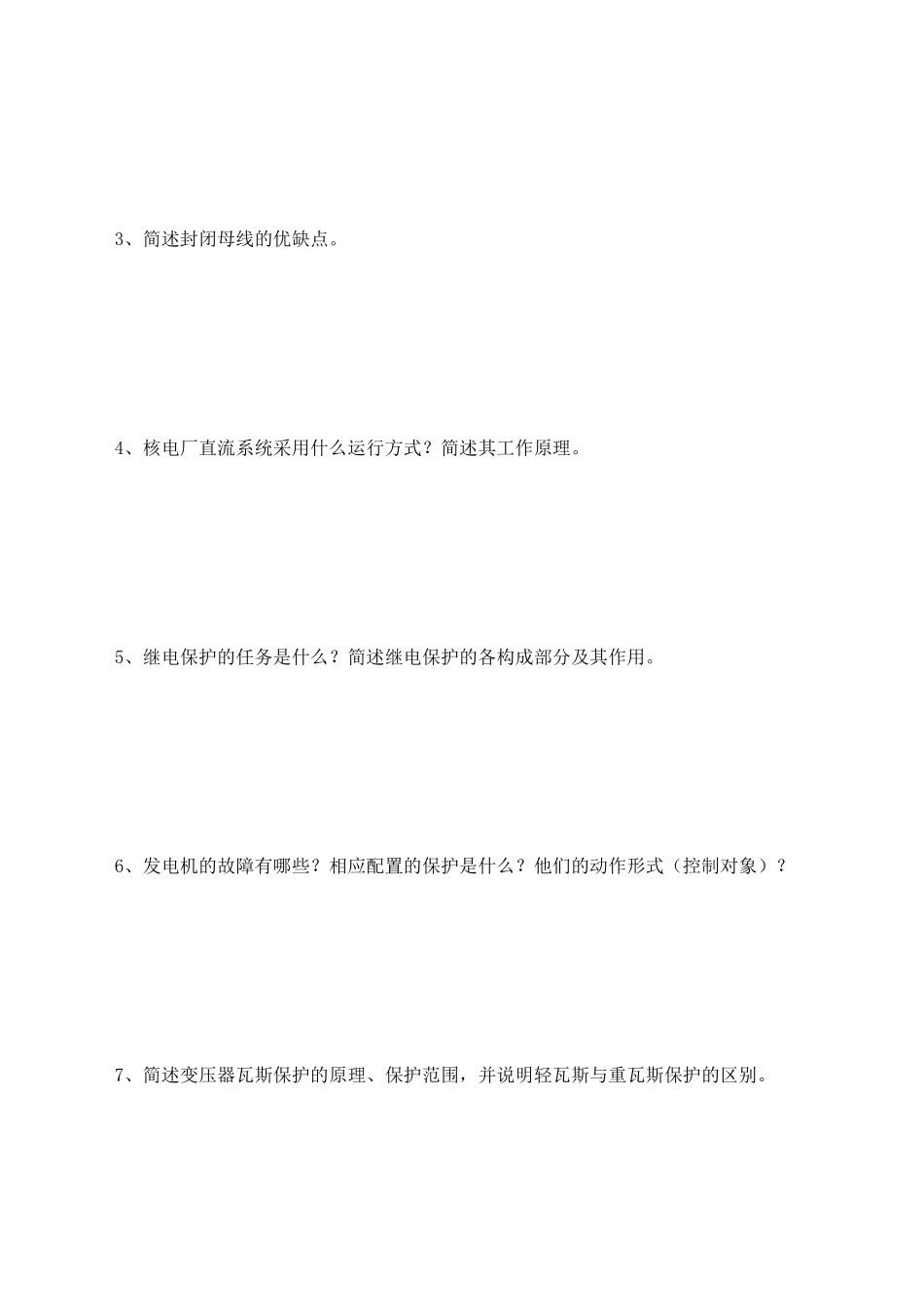

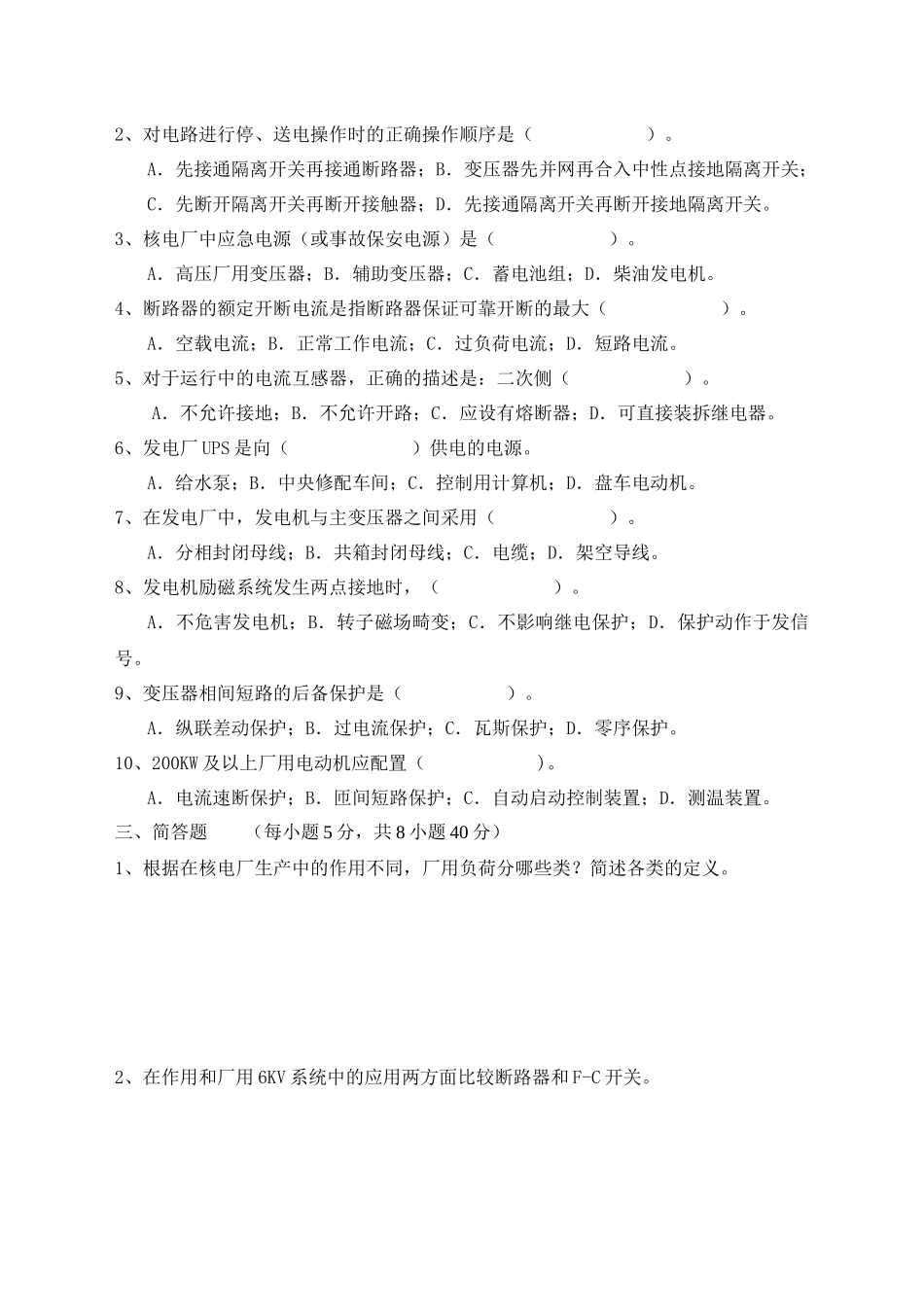

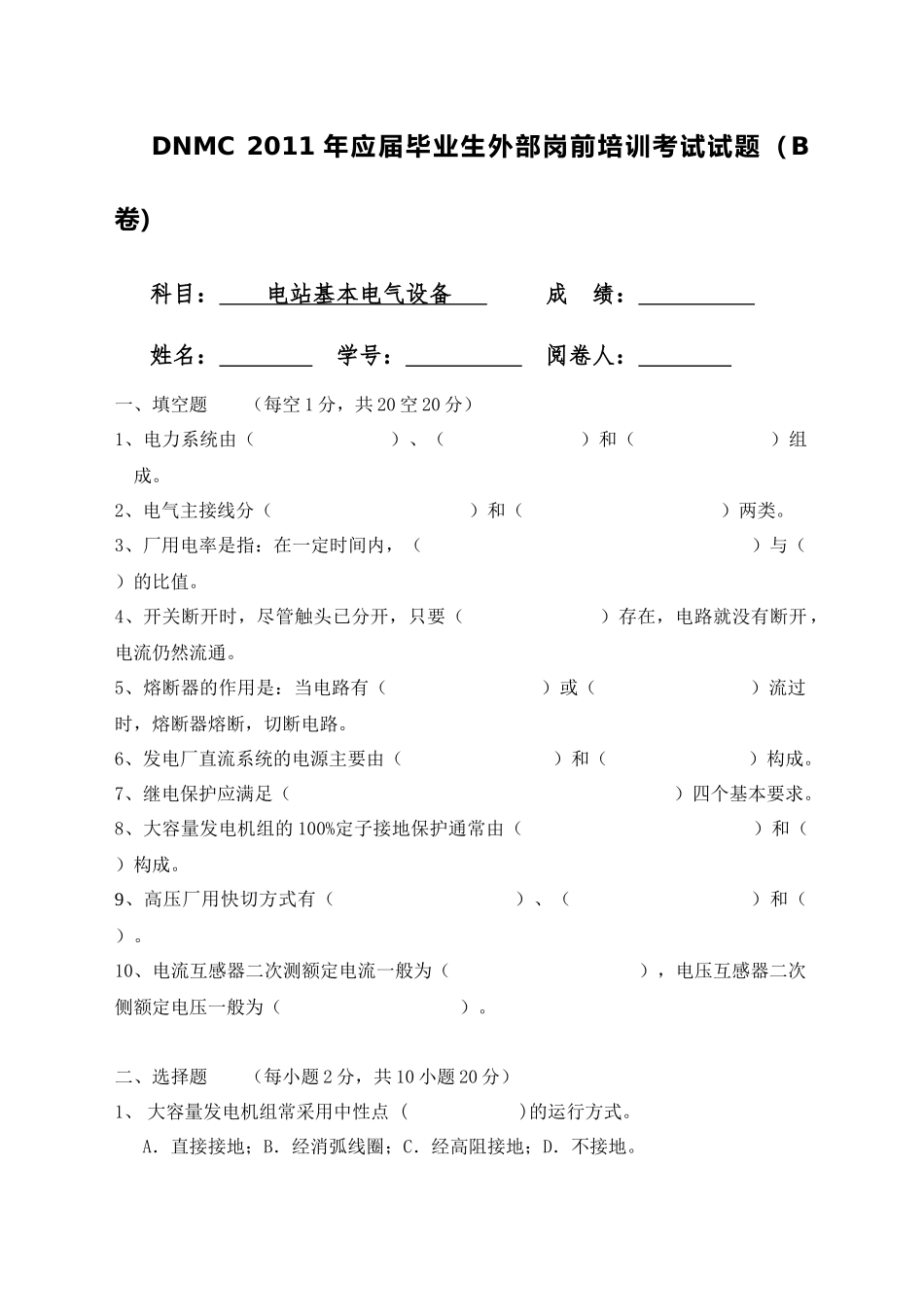

DNMC2011年应届毕业生外部岗前培训考试试题（B卷）科目：电站基本电气设备成绩：姓名：学号：阅卷人：一、填空题（每空1分，共20空20分）1、电力系统由（）、（）和（）组成。2、电气主接线分（）和（）两类。3、厂用电率是指：在一定时间内，（）与（）的比值。4、开关断开时，尽管触头已分开，只要（）存在，电路就没有断开，电流仍然流通。5、熔断器的作用是：当电路有（）或（）流过时，熔断器熔断，切断电路。6、发电厂直流系统的电源主要由（）和（）构成。7、继电保护应满足（）四个基本要求。8、大容量发电机组的100%定子接地保护通常由（）和（）构成。9、高压厂用快切方式有（）、（）和（）。10、电流互感器二次测额定电流一般为（），电压互感器二次侧额定电压一般为（）。二、选择题（每小题2分，共10小题20分）1、大容量发电机组常采用中性点()的运行方式。A．直接接地；B．经消弧线圈；C．经高阻接地；D．不接地。2、对电路进行停、送电操作时的正确操作顺序是（）。A．先接通隔离开关再接通断路器；B．变压器先并网再合入中性点接地隔离开关；C．先断开隔离开关再断开接触器；D．先接通隔离开关再断开接地隔离开关。3、核电厂中应急电源（或事故保安电源）是（）。A．高压厂用变压器；B．辅助变压器；C．蓄电池组；D．柴油发电机。4、断路器的额定开断电流是指断路器保证可靠开断的最大（）。A．空载电流；B．正常工作电流；C．过负荷电流；D．短路电流。5、对于运行中的电流互感器，正确的描述是：二次侧（）。A．不允许接地；B．不允许开路；C．应设有熔断器；D．可直接装拆继电器。6、发电厂UPS是向（）供电的电源。A．给水泵；B．中央修配车间；C．控制用计算机；D．盘车电动机。7、在发电厂中，发电机与主变压器之间采用（）。A．分相封闭母线；B．共箱封闭母线；C．电缆；D．架空导线。8、发电机励磁系统发生两点接地时，（）。A．不危害发电机；B．转子磁场畸变；C．不影响继电保护；D．保护动作于发信号。9、变压器相间短路的后备保护是（）。A．纵联差动保护；B．过电流保护；C．瓦斯保护；D．零序保护。10、200KW及以上厂用电动机应配置（)。A．电流速断保护；B．匝间短路保护；C．自动启动控制装置；D．测温装置。三、简答题（每小题5分，共8小题40分）1、根据在核电厂生产中的作用不同，厂用负荷分哪些类？简述各类的定义。2、在作用和厂用6KV系统中的应用两方面比较断路器和F-C开关。3、简述封闭母线的优缺点。4、核电厂直流系统采用什么运行方式？简述其工作原理。5、继电保护的任务是什么？简述继电保护的各构成部分及其作用。6、发电机的故障有哪些？相应配置的保护是什么？他们的动作形式（控制对象）？7、简述变压器瓦斯保护的原理、保护范围，并说明轻瓦斯与重瓦斯保护的区别。8、什么是AAT，简述对其基本要求。四、画图说明题（每小题10分，共2小题20分）1、若核电场发电机电压系统采用单元接线，经3/2接线升压站接入500KV电网，并从厂外220KV电网取得备用电源，厂用6KV高压接线采用单母线分段接线。（1）简要画出电气主接线和厂用电接线（只画一个机组，且只画到厂用6KV母线）。（2）简要说明核电机组启动、发电、停机过程中功率的流向。2、画图说明发变组纵联差动保护的接线及工作原理。参考答案：一、填空题（每空1分，共20空20分）1、电力系统由（发电机）、（电力网）和（电力用户）组成。2、电气主接线分（无母线接线）和（有母线接线）两类。3、厂用电率是指：在一定时间内，（厂用电所消耗电能）与（发电厂总发电量）的比值。4、开关断开时，尽管触头已分开，只要（电弧）存在，电路就没有断开，电流仍然流通。5、熔断器的作用是：当电路有（短路电流）或（过负荷电流）流过时，熔断器熔断，切断电路。6、发电厂直流系统的电源主要由（蓄电池组）和（充电整流设备）构成。7、继电保护应满足（可靠性、灵敏性、速动性、选择性）四个基本要求。8、大容量发电机组的100%定子接地保护通常由（基波零序电压保护）和（三次谐波零序电压保护）构成。9、高压厂用快切方式有（快速自投）、（同期捕捉自投）和（残压自投）。10、电流互感器二次...
