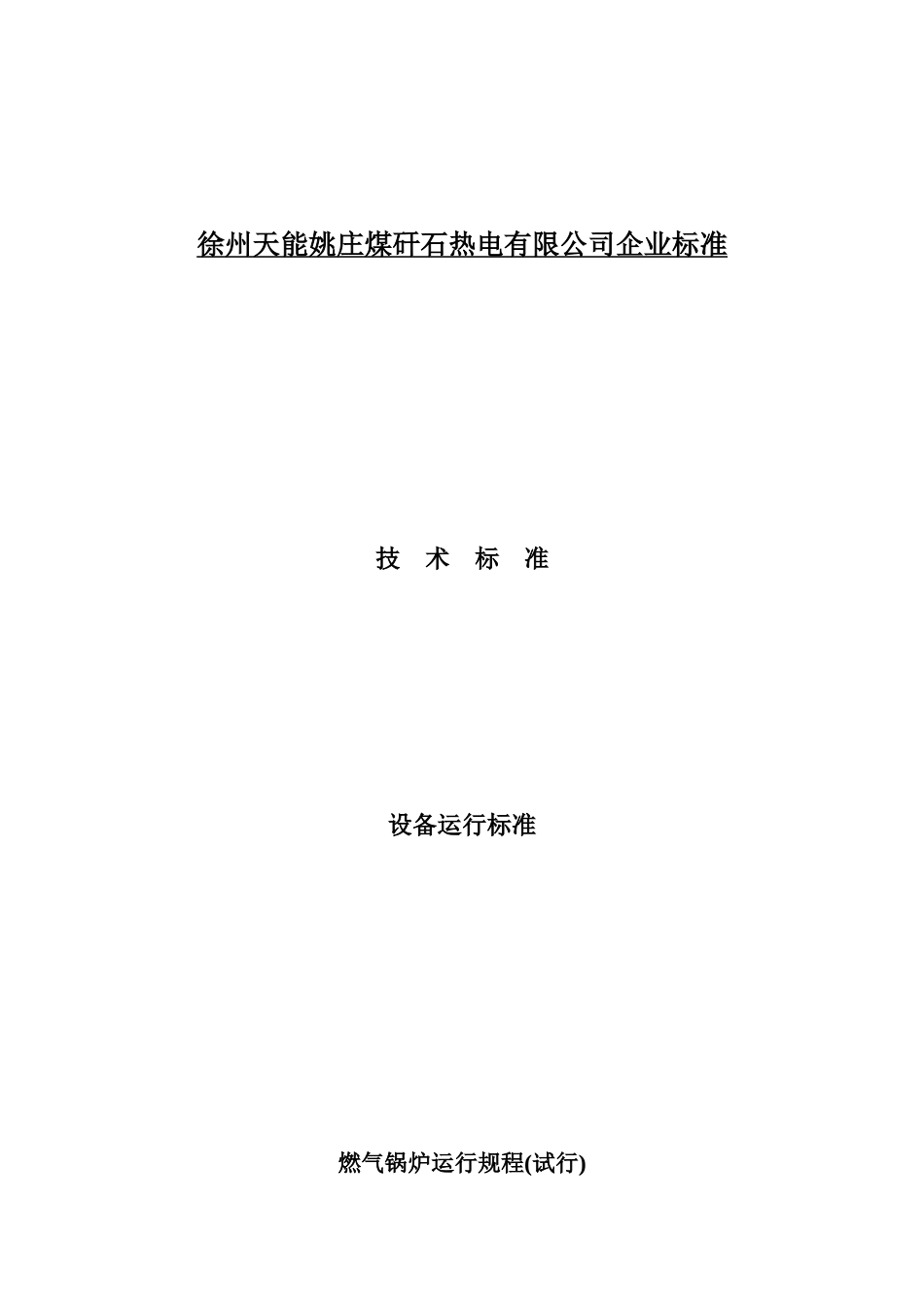

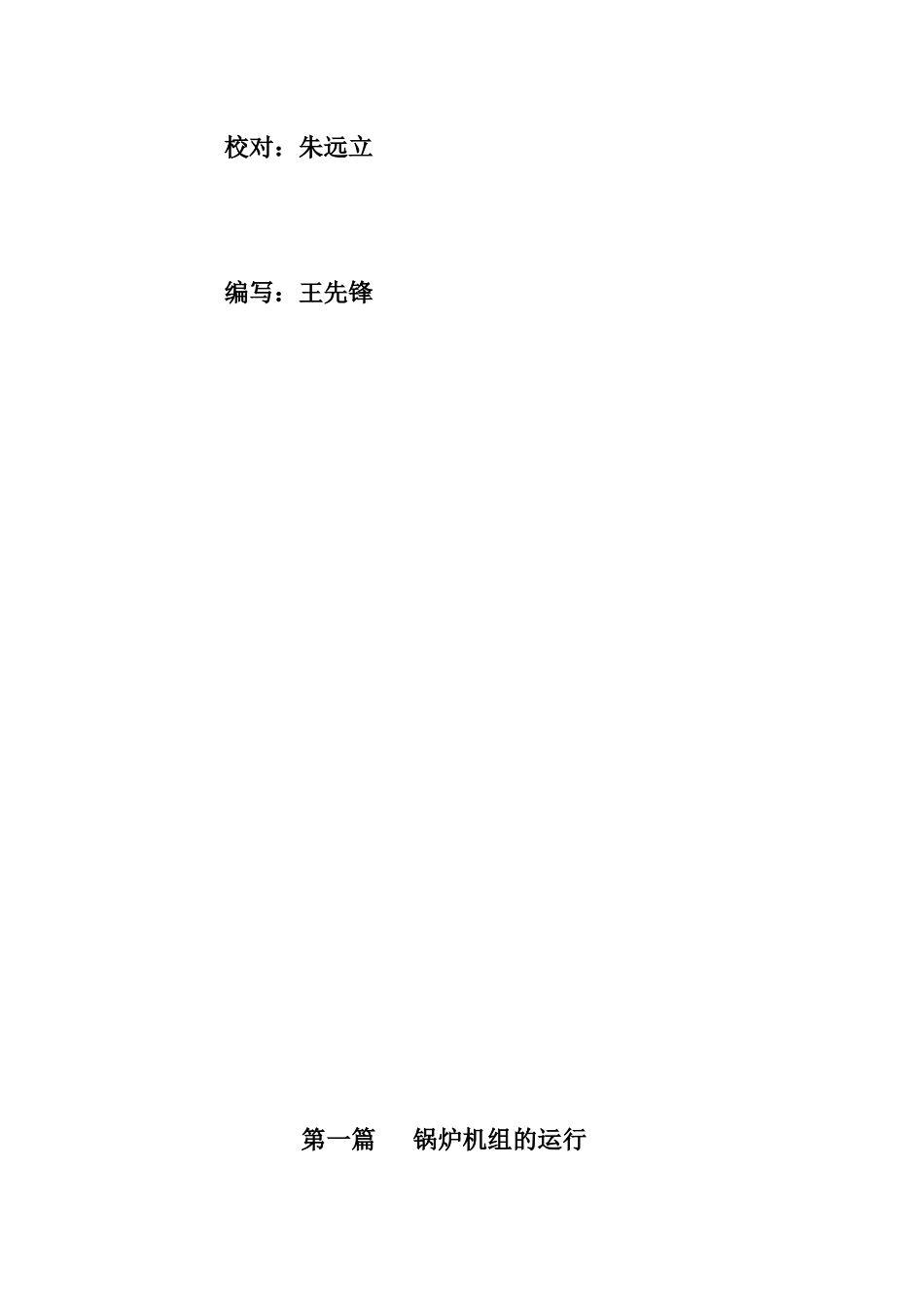

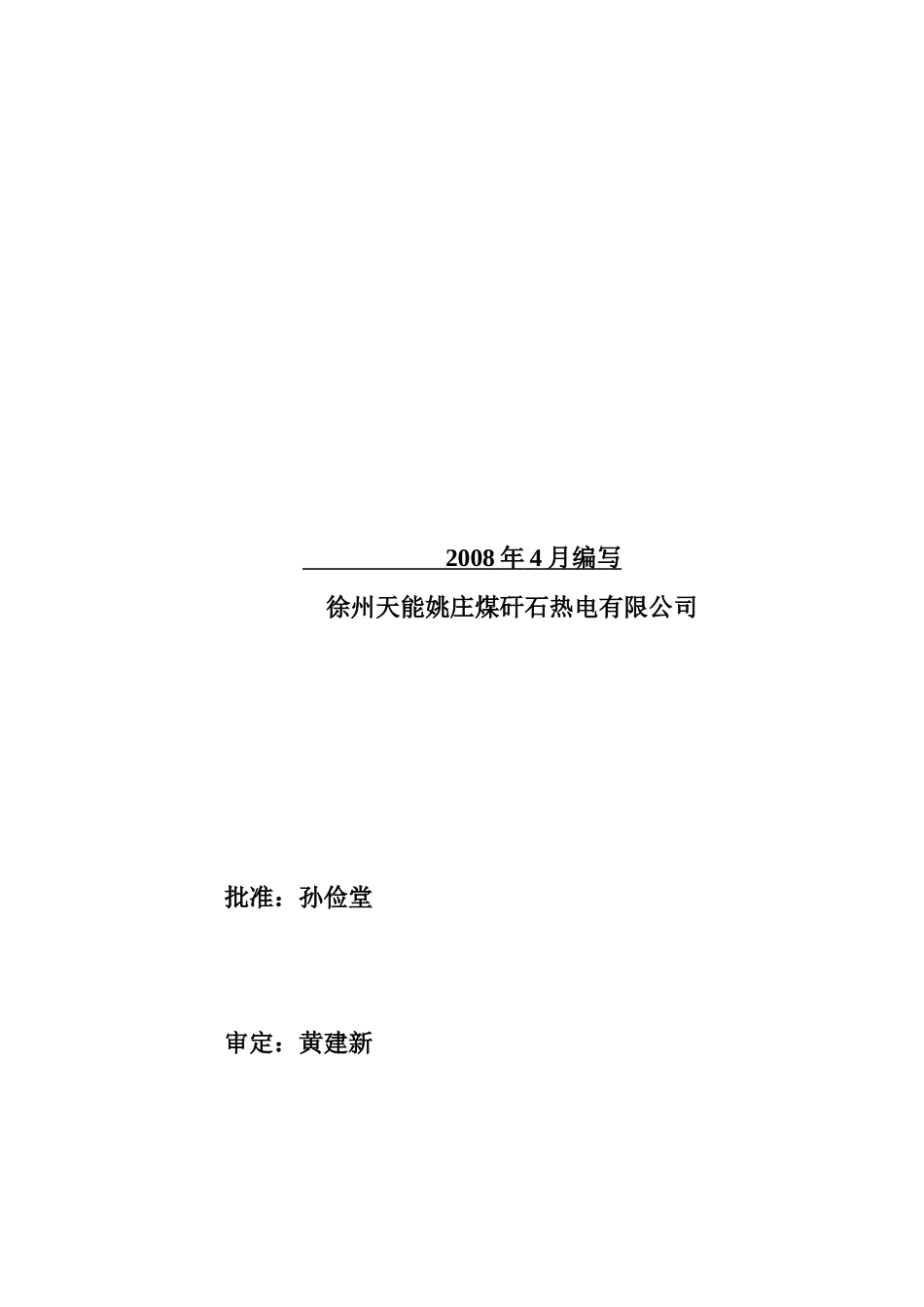

徐州天能姚庄煤矸石热电有限公司企业标准技术标准设备运行标准燃气锅炉运行规程(试行)2008年4月编写徐州天能姚庄煤矸石热电有限公司批准:孙俭堂审定:黄建新校对:朱远立编写:王先锋第一篇锅炉机组的运行1.锅炉设备及燃料简单特性1.1设备概况1.1.1本锅炉为四川锅炉厂生产型号为SHF20-2.45/400-SⅡ,经济南锅炉厂设计改造型号为SHS20-2.45/400-QJ燃焦炉煤气锅炉.1.1.2锅炉设计参数额定蒸发量20t/h额定蒸汽压力2.45MPa额定蒸汽温度400℃给水温度105℃排烟温度140℃热空气温度150℃燃气压力4000-6000Pa单台燃烧器额定耗气量1800Nm3/h助燃风量9500Nm3/h助燃风压力≥2500Pa设计效率90%设计燃料:焦炉煤气:其体积成分如下(%)CO6.2%CO22.2%H258%N24.5%CH426%CmHn2.5%O20.6%发热值:Qdw~17900KJ/NM3杂质含量:H2S≤0.30g/m3NH3≤0.05g/m3B.T.X≤4g/m3萘≤0.50g/m3焦油灰尘≤0.05g/m3HCN≤0.50g/m3有机硫(二氧化硫、噻吩、硫醇):0.005-0.05g/m32设计规范2.1主辅设备参数:名称项目规范单位汽包(1)内径上1400;下900mm(2)壁厚上30;下22mm(3)直管段长度5360mm(4)材质20g(5)工作压力2.74Mpa(6)最高试验压力3.425Mpa(7)介质温度225℃(8)零水位中心线以下50mm水冷壁(1)型式膜式(2)外径壁厚60×4mm(3)管数前后各43,两侧各44根高过(1)型式对流(立式)(2)外径及壁厚38×3.5mm(3)材质15CrMoG(4)根数42根低过(1)型式对流(立式)(2)外径及壁厚38×3.5mm(3)根数42根(4)材质20号钢省煤器(1)型式非沸腾式(水平)(2)外径及壁厚32×3.5mm(3)材质20(4)级数1级空预器(1)型式钢管式(2)外径及壁厚40×1.5mm(3)布置方式立式(4)级数1级(5)空预器介质温度150℃(1)型号XRQ-2型(2)数量2台燃烧器(3)布置方式前墙并列布置(4)煤气压力4000-6000pa(5)燃气量(每支)1800Nm3/h2.2辅机设备引风机型号Y5-47-NO.12D台数1台制造厂家济南风机厂流量37100-68250m3/h压力3567-2440Pa转速1450r/min功率75Kw电动机型号Y280s—4功率75Kw电压380V电流139.7A转速1480r/min制造厂家浙江永发机电有限公司送风机型号G4-68NO.9D台数1台制造厂家济南风机厂流量24183-42906m3/h压力2754-1872Pa转速1450r/min功率30Kw电动机型号Y200L—4功率30Kw电压380V电流56.8A转速1470r/min制造厂家浙江永发机电有限公司3.新安装或检修后锅炉的试验3.1锅炉水压试验3.1.1一般规定:新安装和检修后的锅炉必须进行水压试验,以检查锅炉各受热面及承压部件的强度、严密性,水压试验的压力取值如下:试验压力为汽包工作压力,即为2.74MPa超压试验压力为汽包压力的1.25倍,即为1.25×2.74=3.425MPa3.1.2水压试验的准备工作:3.1.2.1检查与锅炉水压试验有关的汽水系统,外观检查无明显缺陷,炉内无人工作。3.1.2.2水压试验所需要的测控仪表已安装、调试完毕,并已投入使用。3.1.2.3水压试验应用合格的除盐水,试验温度一般为20-70℃,一般应比室温高10-20℃,试验时室温不低于5℃,如太低必须采取防冻措施。3.1.2.4在上水前,应拆除临时支架,清除阻碍膨胀的杂物。3.1.2.5开启各空气门,用给水旁路经省煤器向锅炉缓慢进入至满水,冬季不少于2小时,夏季不少于1小时,当水温与汽包壁温度相差大时,应延长进水时间。3.1.2.6进水过程中,应对各阀门、管道、人孔、法兰、堵板等进行检查,发现泄漏立即停止上水,并进行处理,处理完毕后再进水。3.1.2.7当锅炉最高处空气门连续冒水后,表明锅炉已满水,关闭上水阀门及空气门。3.1.3水压试验的程序3.1.3.1水压试验以汽包就地压力表为准。3.1.3.2锅炉升压时,必须使用给水旁路门控制压力,一般升压速度控制在每分钟0.2--0.3MPa。3.1.3.3水压试验时,操作人员不可擅自离开,以免升压过快和超压3.1.3.4当压力升到1.0MPa时,应停止升压作初步检查,如未发现泄漏,方可继续升压。3.1.3.5当压力升至接近试验压力时,应特别注意压力的上升速度,必须均匀缓慢,并防止超压。3.1.3.6当压力升至试验工作压力时,停止升压,关闭给水门,通知有关人员进行全面检查,当全面检查完毕后,方可降压,降压应缓慢进行,速度控制在每分钟0.3—0.5MPa。试验后水位可...
