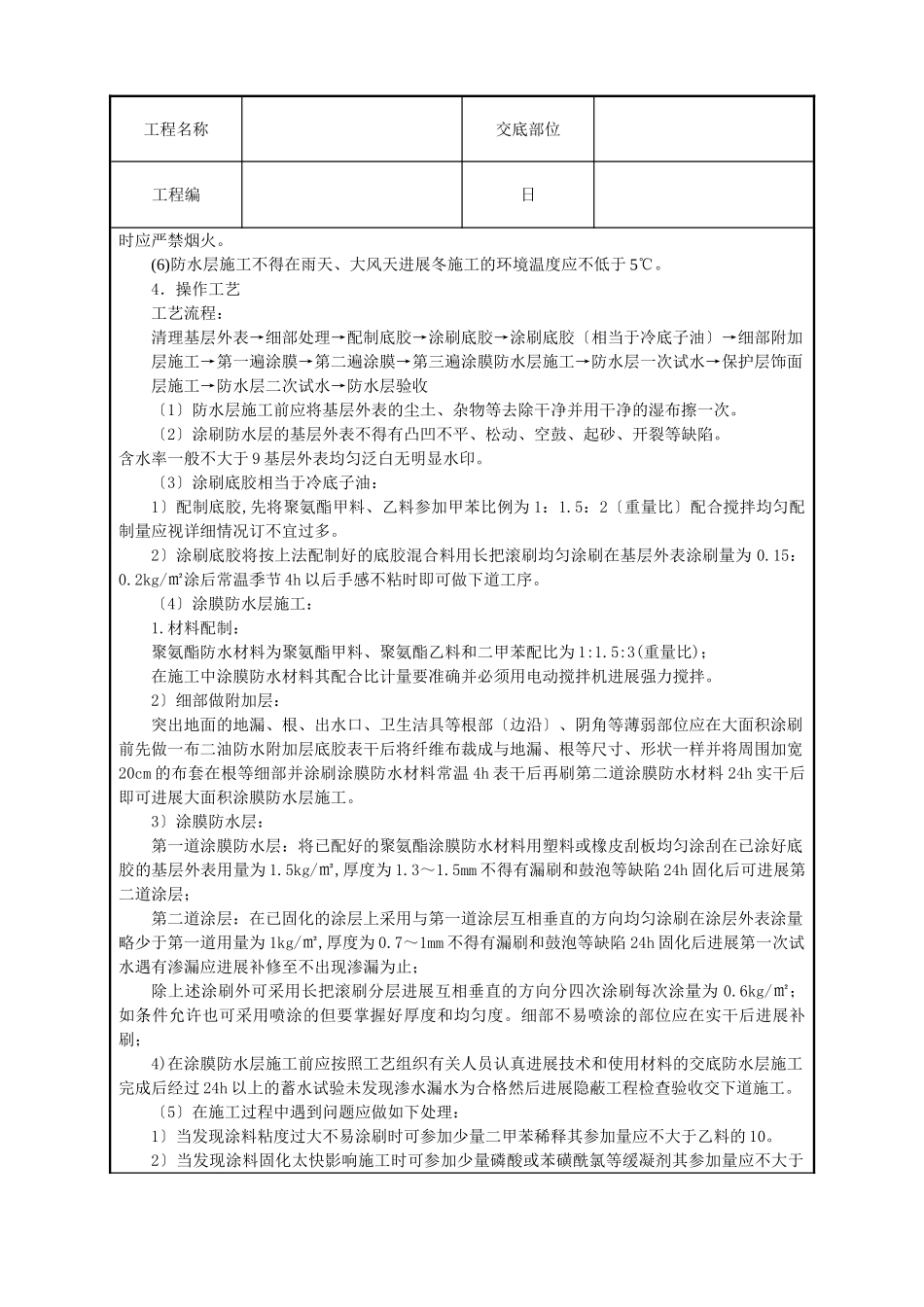

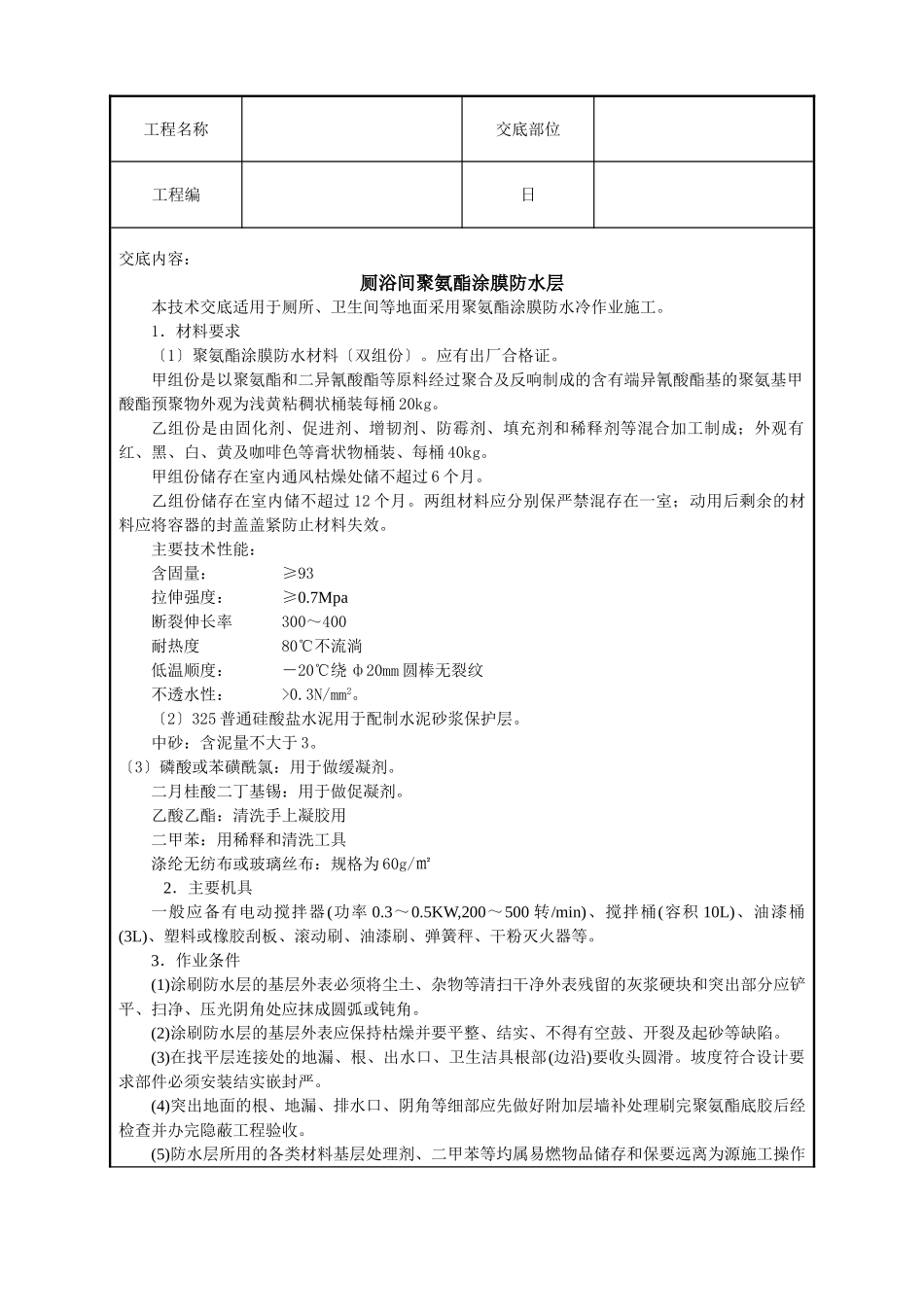

工程名称交底部位工程编日交底内容：厕浴间聚氨酯涂膜防水层本技术交底适用于厕所、卫生间等地面采用聚氨酯涂膜防水冷作业施工。1．材料要求〔1〕聚氨酯涂膜防水材料〔双组份〕。应有出厂合格证。甲组份是以聚氨酯和二异氰酸酯等原料经过聚合及反响制成的含有端异氰酸酯基的聚氨基甲酸酯预聚物外观为浅黄粘稠状桶装每桶20kg。乙组份是由固化剂、促进剂、增韧剂、防霉剂、填充剂和稀释剂等混合加工制成；外观有红、黑、白、黄及咖啡色等膏状物桶装、每桶40kg。甲组份储存在室内通风枯燥处储不超过6个月。乙组份储存在室内储不超过12个月。两组材料应分别保严禁混存在一室；动用后剩余的材料应将容器的封盖盖紧防止材料失效。主要技术性能：含固量：≥93拉伸强度：≥0.7Mpa断裂伸长率300～400耐热度80℃不流淌低温顺度：－20℃绕ф20mm圆棒无裂纹不透水性：>0.3N/mm2。〔2〕325普通硅酸盐水泥用于配制水泥砂浆保护层。中砂：含泥量不大于3。〔3〕磷酸或苯磺酰氯：用于做缓凝剂。二月桂酸二丁基锡：用于做促凝剂。乙酸乙酯：清洗手上凝胶用二甲苯：用稀释和清洗工具涤纶无纺布或玻璃丝布：规格为60g/㎡2．主要机具一般应备有电动搅拌器(功率0.3～0.5KW,200～500转/min)、搅拌桶(容积10L)、油漆桶(3L)、塑料或橡胶刮板、滚动刷、油漆刷、弹簧秤、干粉灭火器等。3．作业条件(1)涂刷防水层的基层外表必须将尘土、杂物等清扫干净外表残留的灰浆硬块和突出部分应铲平、扫净、压光阴角处应抹成圆弧或钝角。(2)涂刷防水层的基层外表应保持枯燥并要平整、结实、不得有空鼓、开裂及起砂等缺陷。(3)在找平层连接处的地漏、根、出水口、卫生洁具根部(边沿)要收头圆滑。坡度符合设计要求部件必须安装结实嵌封严。(4)突出地面的根、地漏、排水口、阴角等细部应先做好附加层墙补处理刷完聚氨酯底胶后经检查并办完隐蔽工程验收。(5)防水层所用的各类材料基层处理剂、二甲苯等圴属易燃物品储存和保要远离为源施工操作工程名称交底部位工程编日时应严禁烟火。(6)防水层施工不得在雨天、大风天进展冬施工的环境温度应不低于5℃。4．操作工艺工艺流程：清理基层外表→细部处理→配制底胶→涂刷底胶→涂刷底胶〔相当于冷底子油〕→细部附加层施工→第一遍涂膜→第二遍涂膜→第三遍涂膜防水层施工→防水层一次试水→保护层饰面层施工→防水层二次试水→防水层验收〔1〕防水层施工前应将基层外表的尘土、杂物等去除干净并用干净的湿布擦一次。〔2〕涂刷防水层的基层外表不得有凸凹不平、松动、空鼓、起砂、开裂等缺陷。含水率一般不大于9基层外表均匀泛白无明显水印。〔3〕涂刷底胶相当于冷底子油：1〕配制底胶,先将聚氨酯甲料、乙料参加甲苯比例为1：1.5：2〔重量比〕配合搅拌均匀配制量应视详细情况订不宜过多。2〕涂刷底胶将按上法配制好的底胶混合料用长把滚刷均匀涂刷在基层外表涂刷量为0.15：0.2kg/㎡涂后常温季节4h以后手感不粘时即可做下道工序。〔4〕涂膜防水层施工：1.材料配制：聚氨酯防水材料为聚氨酯甲料、聚氨酯乙料和二甲苯配比为1:1.5:3(重量比)；在施工中涂膜防水材料其配合比计量要准确并必须用电动搅拌机进展强力搅拌。2〕细部做附加层：突出地面的地漏、根、出水口、卫生洁具等根部〔边沿〕、阴角等薄弱部位应在大面积涂刷前先做一布二油防水附加层底胶表干后将纤维布裁成与地漏、根等尺寸、形状一样并将周围加宽20cm的布套在根等细部并涂刷涂膜防水材料常温4h表干后再刷第二道涂膜防水材料24h实干后即可进展大面积涂膜防水层施工。3〕涂膜防水层：第一道涂膜防水层：将已配好的聚氨酯涂膜防水材料用塑料或橡皮刮板均匀涂刮在已涂好底胶的基层外表用量为1.5kg/㎡,厚度为1.3～1.5mm不得有漏刷和鼓泡等缺陷24h固化后可进展第二道涂层；第二道涂层：在已固化的涂层上采用与第一道涂层互相垂直的方向均匀涂刷在涂层外表涂量略少于第一道用量为1kg/㎡,厚度为0.7～1mm不得有漏刷和鼓泡等缺陷24h固化后进展第一次试水遇有渗漏应进展补修至不出现渗漏为止；除上述涂刷外可采用长把滚刷分层进展互相垂直的方向分四次涂刷每次涂量为0.6kg/㎡；如条件允许也可采用喷涂的但要掌握好厚度和均匀度。细...
