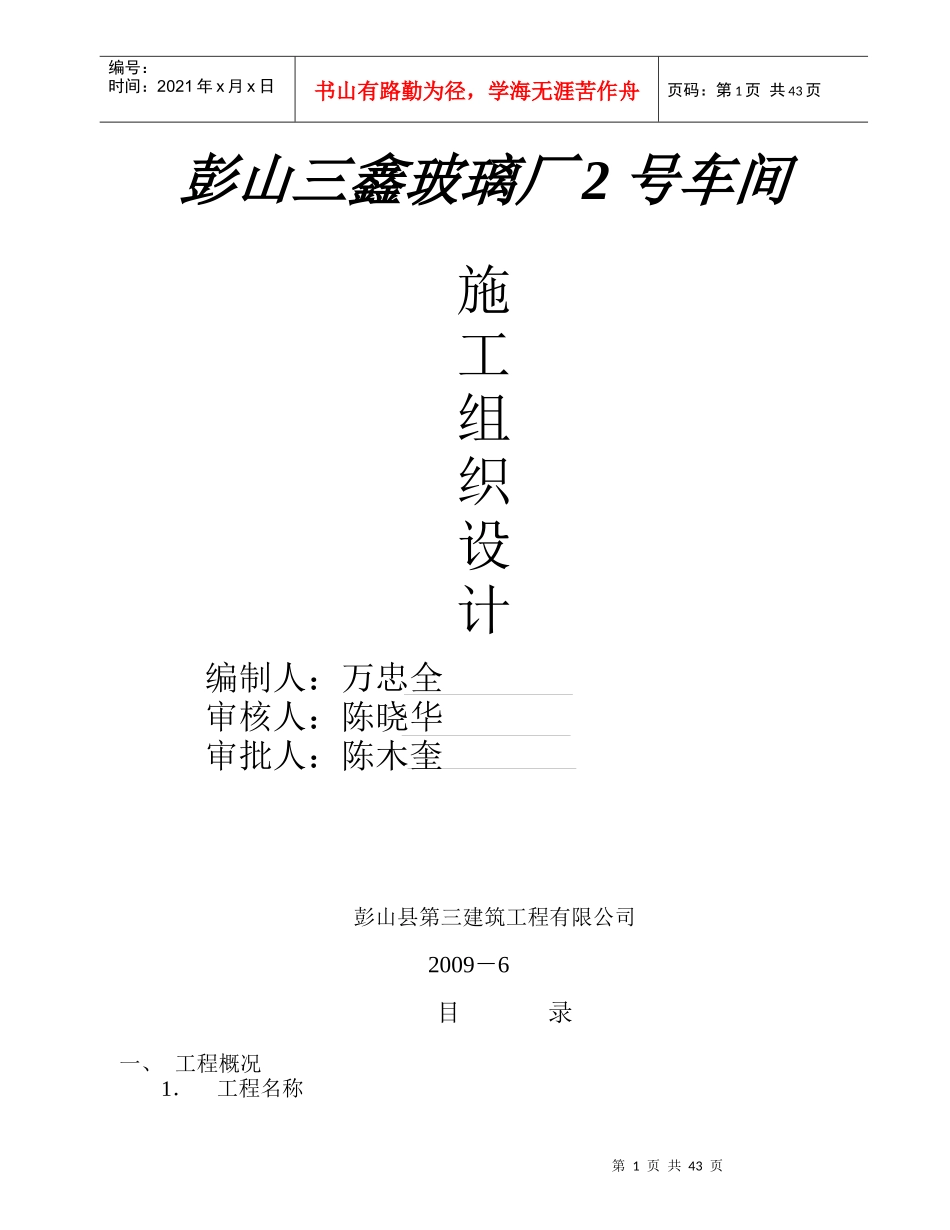

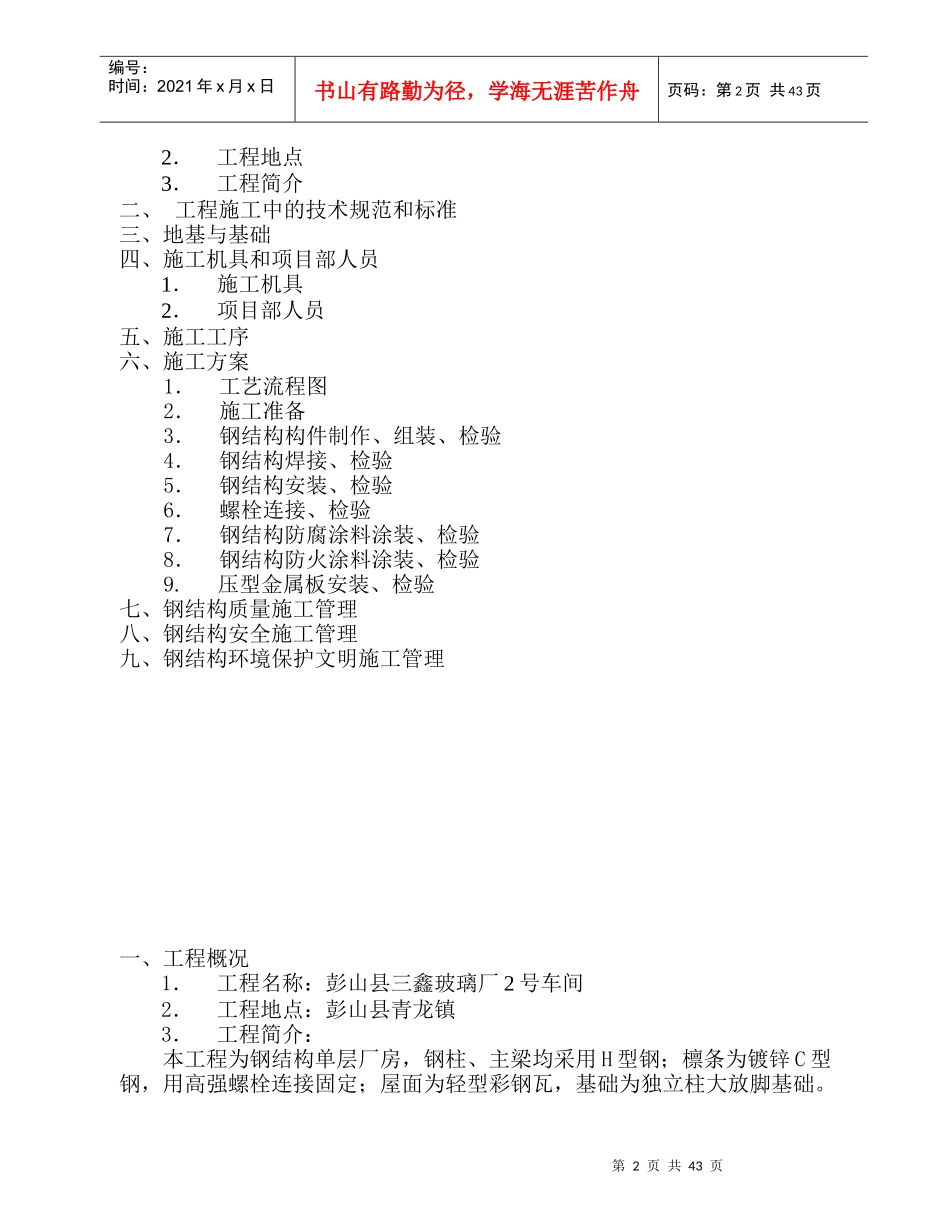

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页彭山三鑫玻璃厂2号车间施工组织设计编制人：万忠全审核人：陈晓华审批人：陈木奎彭山县第三建筑工程有限公司2009－6目录一、工程概况1．工程名称第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页2．工程地点3．工程简介二、工程施工中的技术规范和标准三、地基与基础四、施工机具和项目部人员1．施工机具2．项目部人员五、施工工序六、施工方案1．工艺流程图2．施工准备3．钢结构构件制作、组装、检验4．钢结构焊接、检验5．钢结构安装、检验6．螺栓连接、检验7．钢结构防腐涂料涂装、检验8．钢结构防火涂料涂装、检验9.压型金属板安装、检验七、钢结构质量施工管理八、钢结构安全施工管理九、钢结构环境保护文明施工管理一、工程概况1．工程名称：彭山县三鑫玻璃厂2号车间2．工程地点：彭山县青龙镇3．工程简介：本工程为钢结构单层厂房，钢柱、主梁均采用H型钢；檩条为镀锌C型钢，用高强螺栓连接固定；屋面为轻型彩钢瓦，基础为独立柱大放脚基础。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页总建筑面积4636平方米，主体高度7.75米二、施工中执行的技术标准、规程、规范1．设计图纸及设计说明文件2．《钢结构工程施工质量验收规范》3．《建筑钢结构焊接技术规程》4．《钢结构制作工艺规程》5．《结构工程质量检测评定标准》6．《钢结构高强度螺栓连接的设计、施工及验收规程》7．《建筑工程施工质量验收统一标准》8．《压型金属板设计施工规程》9．《涂装前钢材表面锈蚀等级和除锈等级》10．《钢结构防火涂料应用技术规程》11．工程合同有关文件三、地基与基础基础设计根据中冶成都勘察研究总院出具的地勘报告进行，柱基础采用粉质粘土层作为持力层，承载里特征值为135kpa，设备基础基坑采用稍密卵石层作为持力层，承载里特征值为300kpa，基槽开挖后做好钎探工作，确保持力层下无软弱土层。1、钢筋的检验钢筋进场后，检验每批钢筋的材质、合格证，并按我公司《质量程序文件》要求进行标识。对每批次的钢筋按规范进行机械性能的检验，检验合格后的钢筋，经监理工程师审查后，再投入钢筋半成品的加工、绑扎、安装。2、钢筋加工现场设钢筋加工车间，钢筋的拉直、成型、闪光对焊连接等均在加工间完成，详见施工总平面布置图。所有加工的钢筋均按钢筋翻样单的尺寸进行剪切、弯制。加工间设置钢筋调直机1台，钢筋切断机1台，钢筋闪光对焊机1台，钢筋弯曲机1台。钢筋加工操作员在钢筋下料前，均认真校核“钢筋检验报告单”，确认其材料与报告单所述一致。钢筋制作完成后，用脚手钢管搭设临时台架，保证离地储放并防止变形。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页3、钢筋绑扎为使钢筋穿插方便、快捷，特别是梁与柱，梁与板的接头部位，其钢筋接头较密集，钢筋绑扎事先排号按顺序进行。钢筋的安装按柱、梁的顺序绑扎完成。柱子钢筋安装完毕，在封模前，加焊水平方向定位钢筋。钢筋保护层：梁、柱为25mm。钢筋保护层用预制水泥垫块进行控制，在钢筋绑扎后，每间隔500mm垫置垫块。4、钢筋的连接柱钢筋直径大于Ф22的纵向钢筋采用闪光对焊连接；其余钢筋，采用绑扎搭接连接。钢筋接头：柱的纵筋采用对焊钢筋连接，梁、板的纵筋均采用双面搭接焊连接，其余各类构件接头位置及搭接均按设计详图去做。钢筋锚固：混凝土梁、墙构件钢筋的锚固按设计详图做，其他未加明确的各类构件的钢筋锚固长度为40d。5、模板施工工法5.4.4.1模板材料：全部采用全新木夹板（规格为1850mm×915mm×18mm、1220mm×2440mm×18mm的九夹板），采用50mm×80mm木方加固以保证混凝土横平竖直、表面平整度，梁、柱几何尺寸和梁、柱接头棱角方正。5.4.4.2模板制作、裁剪和拼装：在施工方案图中必须有模板拼装大样图，根据模板大样图制作模板。为保证支模进度和降低模板损耗，优化模板拼装和裁剪大样，做到模板损耗最小、标准化和通用性最高，对模板进行统一编号、统一...
