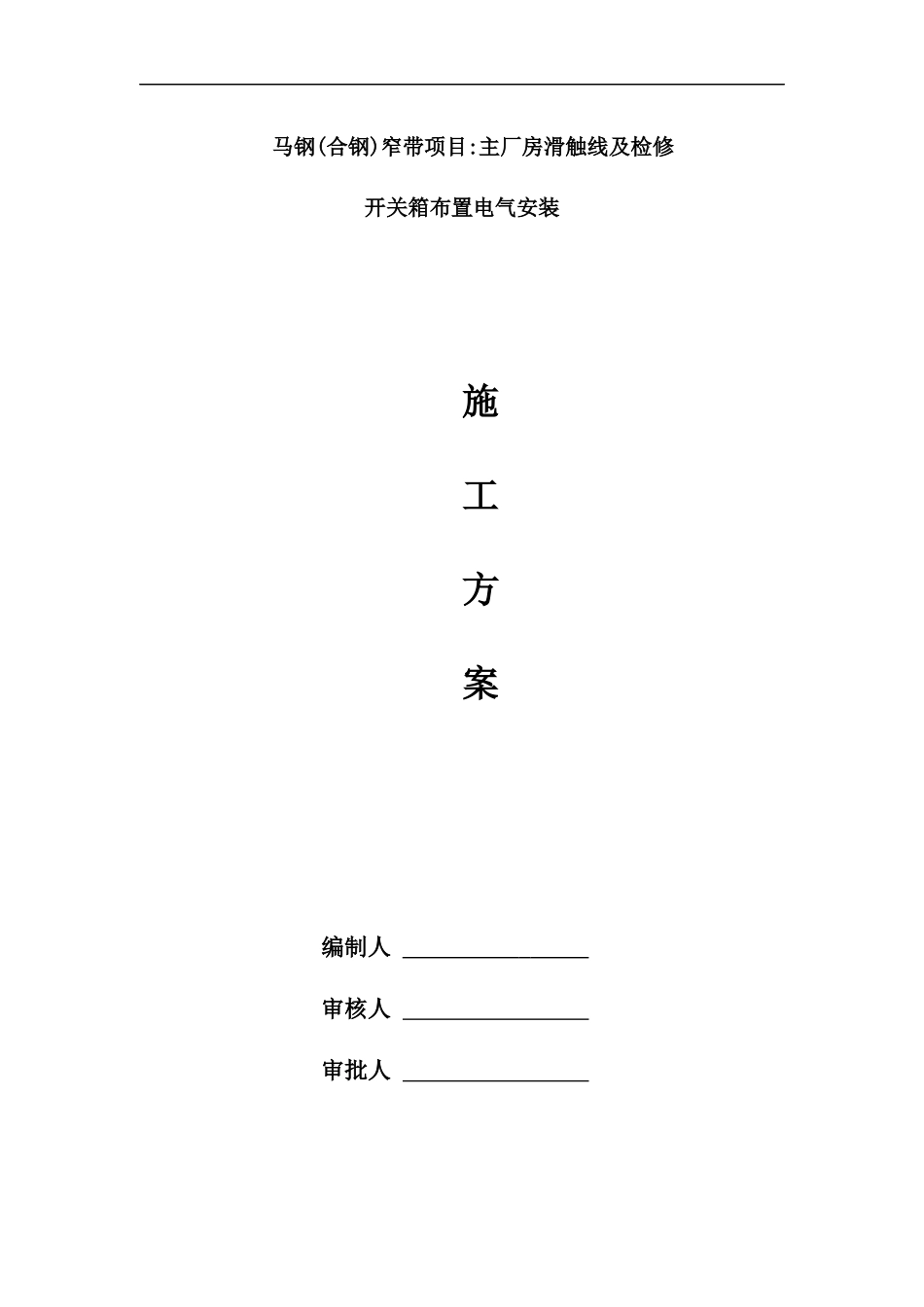

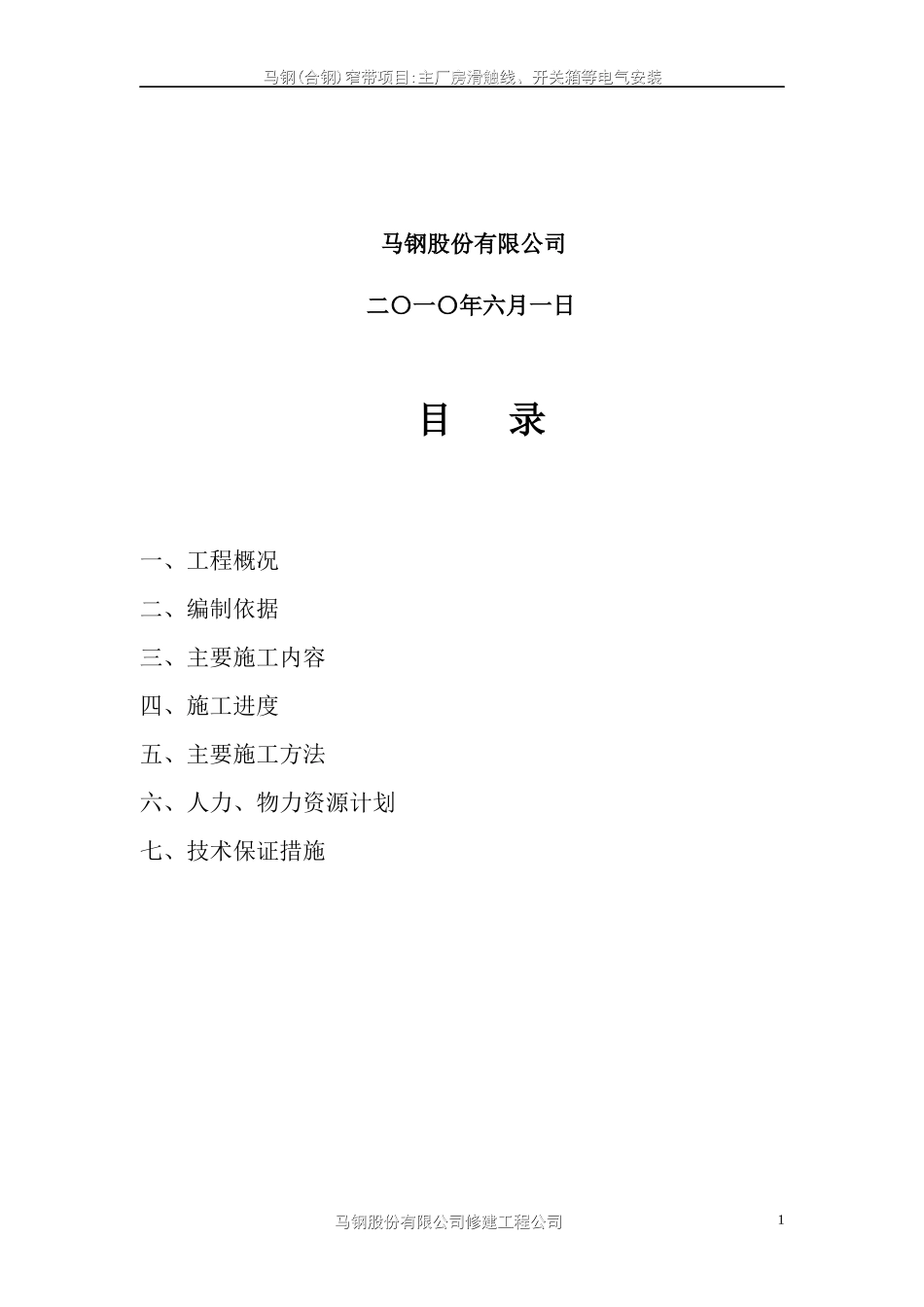

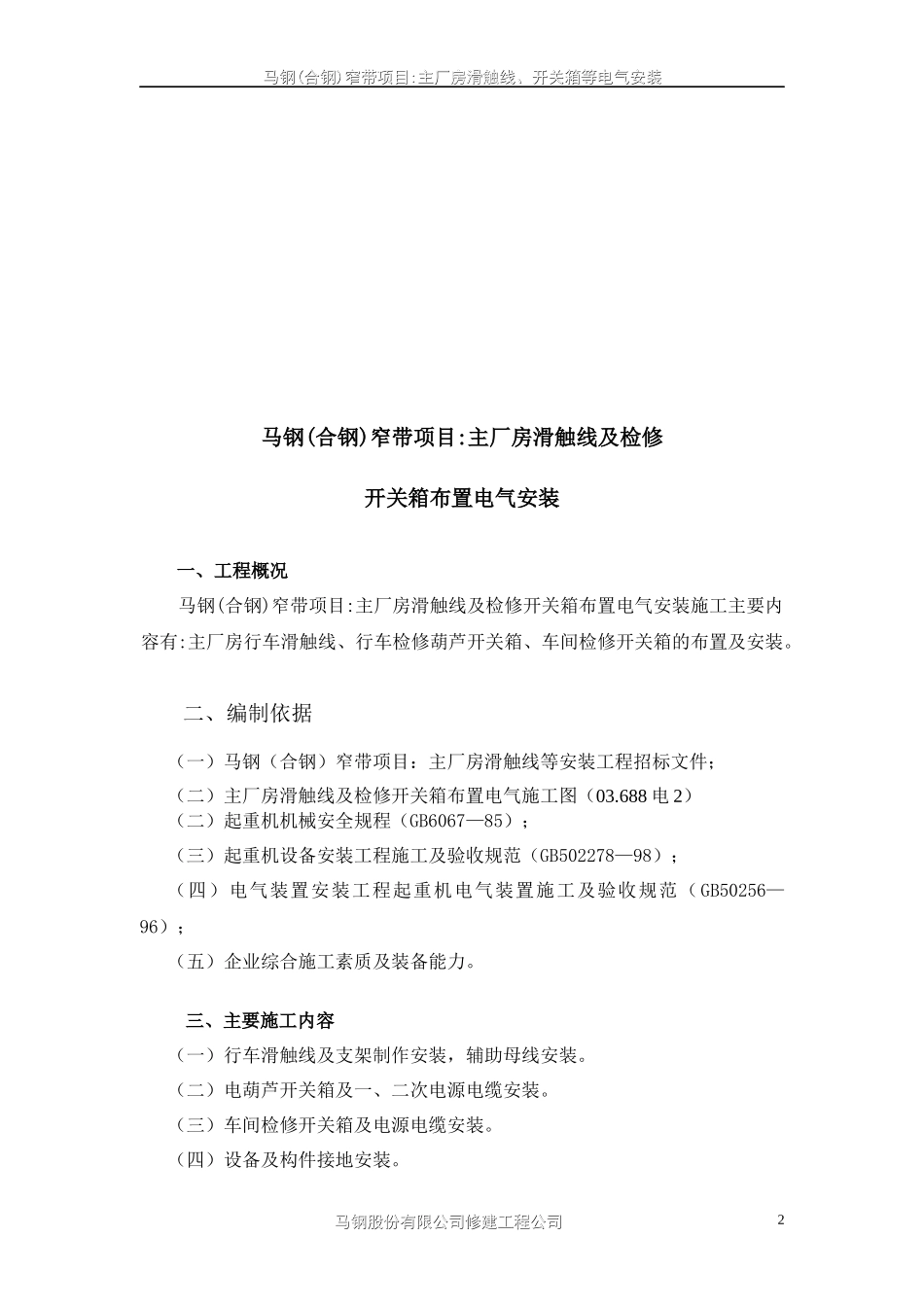

马钢(合钢)窄带项目:主厂房滑触线及检修开关箱布置电气安装施工方案编制人审核人审批人马钢马钢((合钢合钢))窄带项目窄带项目::主厂房滑触线、开关箱等电气安装主厂房滑触线、开关箱等电气安装马钢股份有限公司二〇一〇年六月一日目录一、工程概况二、编制依据三、主要施工内容四、施工进度五、主要施工方法六、人力、物力资源计划七、技术保证措施马钢股份有限公司修建工程公司马钢股份有限公司修建工程公司1马钢马钢((合钢合钢))窄带项目窄带项目::主厂房滑触线、开关箱等电气安装主厂房滑触线、开关箱等电气安装马钢(合钢)窄带项目:主厂房滑触线及检修开关箱布置电气安装一、工程概况马钢(合钢)窄带项目:主厂房滑触线及检修开关箱布置电气安装施工主要内容有:主厂房行车滑触线、行车检修葫芦开关箱、车间检修开关箱的布置及安装。二、编制依据（一）马钢（合钢）窄带项目：主厂房滑触线等安装工程招标文件；（二）主厂房滑触线及检修开关箱布置电气施工图（03.688电2）（二）起重机机械安全规程（GB6067—85）；（三）起重机设备安装工程施工及验收规范（GB502278—98）；（四）电气装置安装工程起重机电气装置施工及验收规范（GB50256—96）；（五）企业综合施工素质及装备能力。三、主要施工内容（一）行车滑触线及支架制作安装，辅助母线安装。（二）电葫芦开关箱及一、二次电源电缆安装。（三）车间检修开关箱及电源电缆安装。（四）设备及构件接地安装。马钢股份有限公司修建工程公司马钢股份有限公司修建工程公司2编制施工方案各系统设备及构件接地安装各系统检查、测试、调整滑线、支架制作人员进场组织设备材料进场落实设备材料供应编制设备材料计划施工大临准备施工机具准备现场施工条件准备单体试车电缆保护管安装支架、滑线、辅助母线安装电源电缆安装检修开关箱安装电葫芦开关箱安装开工前施工准备马钢马钢((合钢合钢))窄带项目窄带项目::主厂房滑触线、开关箱等电气安装主厂房滑触线、开关箱等电气安装（五）主要实物量1、检修、供电、分段电源开关箱29台2、角钢滑触线50*50*53*396米3、滑触线支架127付4、补偿、检修段支架7套5、辅助铝母线15*33*396米6、信号装置4套7、移动软电缆200米8、钢管G70、G50、G3290米9、电力电缆3*70、3*50、3*2585米10、拉紧、固定装置12套11、其它辅助装置若干四、施工进度安排（见施工网络图）五、主要施工方法(一)施工流程马钢股份有限公司修建工程公司马钢股份有限公司修建工程公司3马钢马钢((合钢合钢))窄带项目窄带项目::主厂房滑触线、开关箱等电气安装主厂房滑触线、开关箱等电气安装（二）滑触线安装由于滑线中心线及水平面测试定位是以大车轨道中心线和水平面作为定位基准，所以滑触线安装必须在行车大轨道安装完成后进行。控制要点：定位准确，滑触线平正。1、滑触线支架制作1)所用材料符合设计要求，下料前应平直，采用机械剪切下料，误差在5毫米以内，切口卷边、毛刺用磨光机清除。2)把支架上磁瓶安装孔冲成椭圆形，以便调整。支架拼装焊接在专用平台上进行,先在平台上放样制模，然后拼装焊接。各横撑间距符合设计要求，偏差小于5毫米。3)焊接完后随时清理焊渣，并将焊缝打磨光滑。为防止生锈，支架制作完成后作防腐处理，刷防腐漆两遍或进行镀锌处理。4)支架安装前应对支架安装的构件进行检查，偏差应在规范要求范围内，若有超差应予以调整。2、支架及滑接线安装滑触线的安装有测量定位、支架安装、绝缘子安装、滑线安装、滑接线刷漆着色等几道工序。1)测量定位：根据设计图纸测出每个支架的安装位置。在钢梁上支架的安装位置一般放在吊车梁的加强筋板处。2)支架安装：支架安装可从吊车梁的一端开始，根据吊车轨道与支架的距离，可制作专用形尺或拉铁线找正。在钢梁上安装可直接用电焊固定，所用焊条应根据行车梁的材料而定，支架都要在同一水平垂直面上。3)绝缘子的安装：在支架上安装WX—01低压瓷瓶时，瓷瓶须用红钢纸或类似材料制成的垫圈垫实，以防拧紧螺母或集电器移动时，损坏瓷瓶。4)滑线安装：马钢股份有限公司修建工程公司马钢股份有限公司修建工程公司4马钢马钢((合钢合钢))窄带项目窄带项目::主厂房滑触线、...
