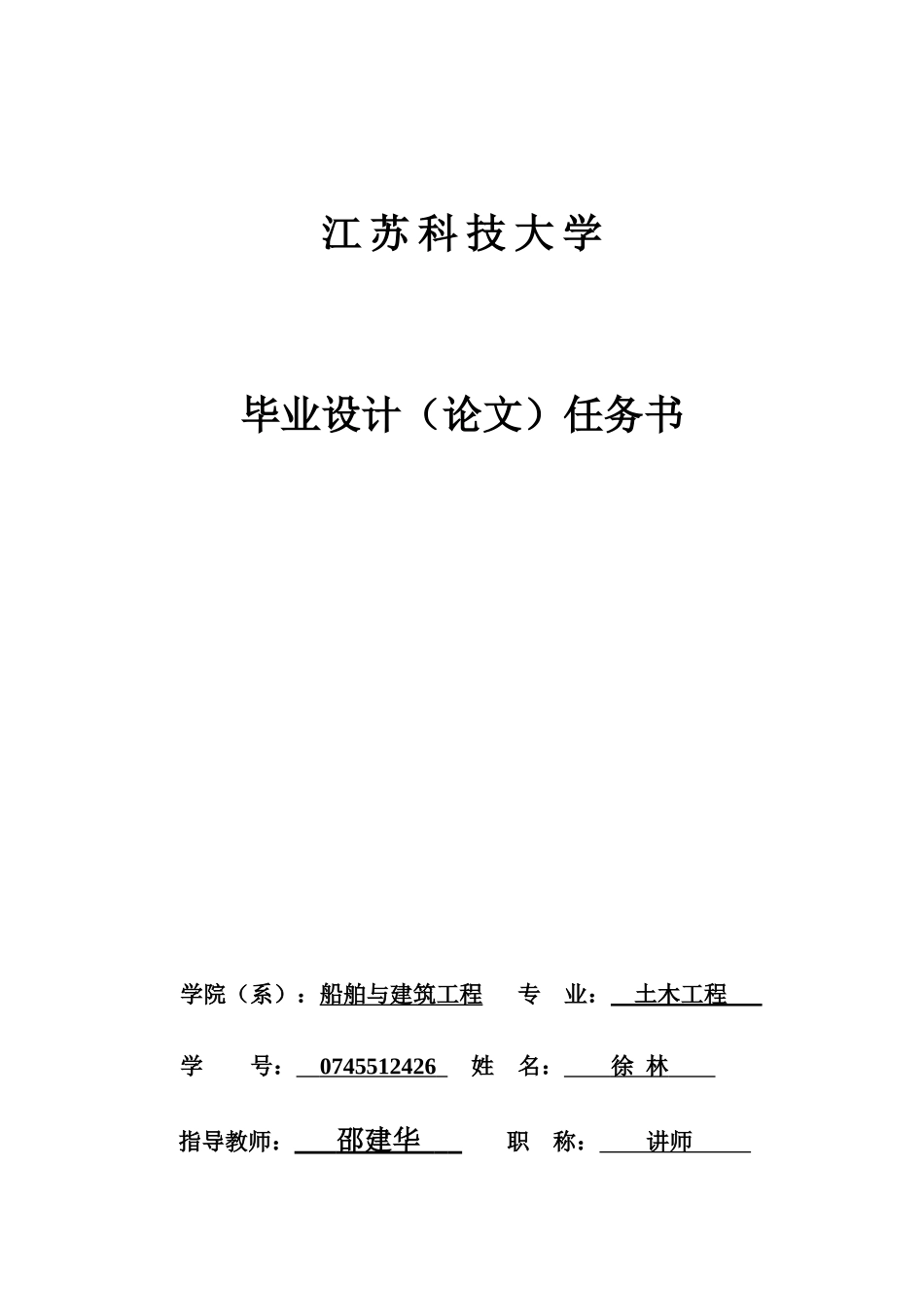

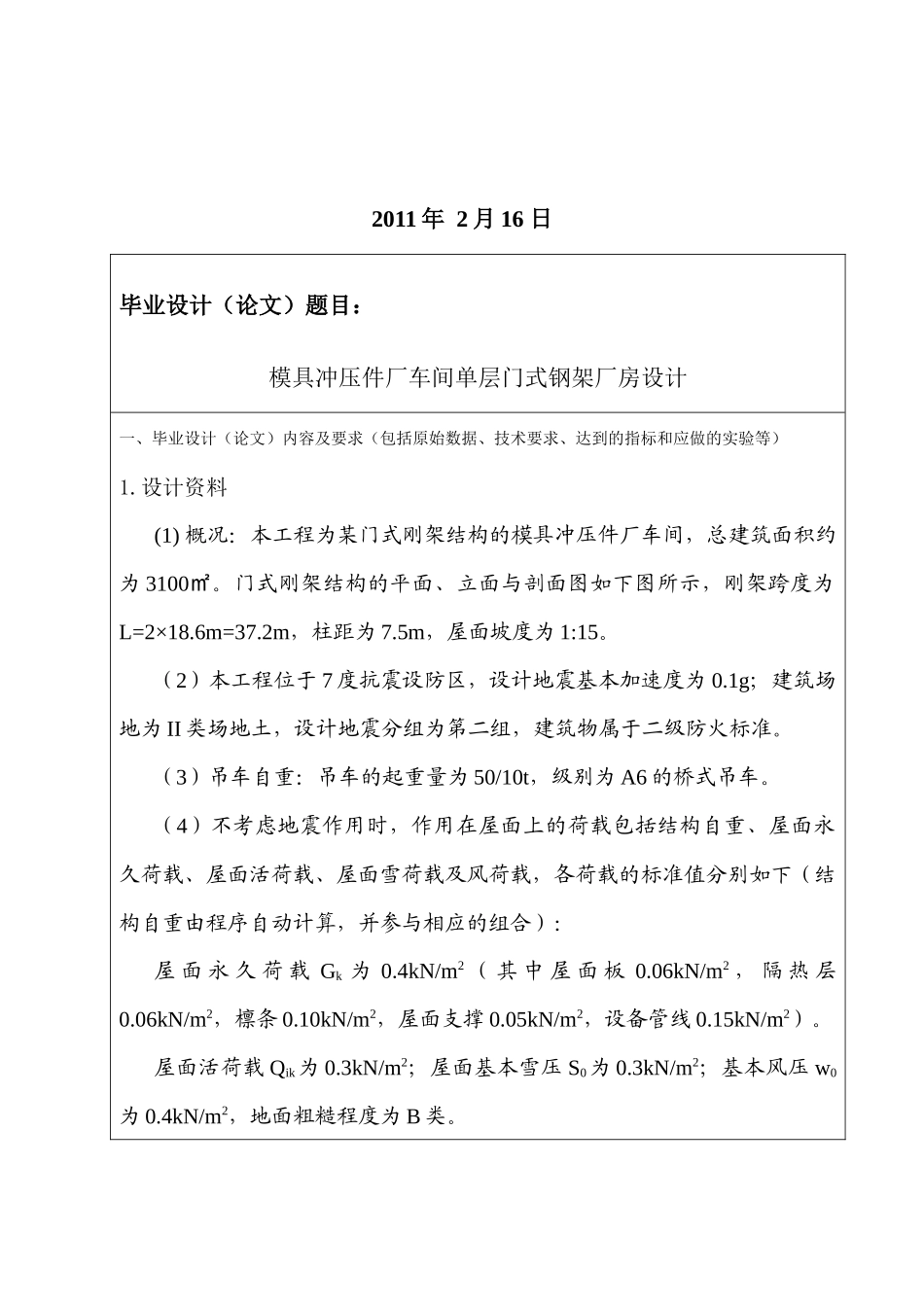

江苏科技大学毕业设计（论文）任务书学院（系）：船舶与建筑工程专业：土木工程学号：0745512426姓名：徐林指导教师：邵建华职称：讲师2011年2月16日毕业设计（论文）题目：模具冲压件厂车间单层门式钢架厂房设计一、毕业设计（论文）内容及要求（包括原始数据、技术要求、达到的指标和应做的实验等）1.设计资料(1)概况：本工程为某门式刚架结构的模具冲压件厂车间，总建筑面积约为3100。门式刚架结构的平面、立面与剖面图如下图所示，刚架跨度为㎡L=2×18.6m=37.2m，柱距为7.5m，屋面坡度为1:15。（2）本工程位于7度抗震设防区，设计地震基本加速度为0.1g；建筑场地为II类场地土，设计地震分组为第二组，建筑物属于二级防火标准。（3）吊车自重：吊车的起重量为50/10t，级别为A6的桥式吊车。（4）不考虑地震作用时，作用在屋面上的荷载包括结构自重、屋面永久荷载、屋面活荷载、屋面雪荷载及风荷载，各荷载的标准值分别如下（结构自重由程序自动计算，并参与相应的组合）：屋面永久荷载Gk为0.4kN/m2（其中屋面板0.06kN/m2，隔热层0.06kN/m2，檩条0.10kN/m2，屋面支撑0.05kN/m2，设备管线0.15kN/m2）。屋面活荷载Qik为0.3kN/m2；屋面基本雪压S0为0.3kN/m2；基本风压w0为0.4kN/m2，地面粗糙程度为B类。（5）材料：刚架、檩条、支撑等采用Q235钢；焊接材料E43系列；螺栓采用高强度螺栓和普通螺栓。檩条、墙梁为“C”形冷弯薄壁型钢，屋面采用0.6mm厚的镀锌压型彩涂板。（6）主体承重结构采用焊接的工字形实腹式门式刚架钢结构，刚架斜梁与柱间的连接采用刚性连接。屋面支撑系统的刚性压杆采用圆钢管，交叉支撑采用圆钢，利用花篮螺丝张紧；柱间支撑的构造与屋面支撑类似。墙面维护结构由压型钢板墙板和墙架系统组成。基础为钢筋混凝土独立柱基础，刚架柱与基础的连接为刚接。2、要求（a）、简化结构的力学模型，施加荷载，设计和验算各主要构件；（b）、手工计算基础、梁板、支撑等的设计；（c）、绘制一定量的特征节点的施工图；（d）、所有图纸均用AUTOCAD软件绘制；根据设计功能要求作出各楼层建筑平面图、总平面图、屋顶平面图，部分的平面尺寸和建筑物的总长、总宽。立面图主要表达建筑物的造型特点，各部分的高度尺寸。剖面图应表达出各楼层的结构情况，垂直交通组成情况。设计说明应着重表达自己的设计意图，满足使用功能要求的措施，采用新材料、新技术。结构方案选择，结构平面布置。结构基本尺寸确定及截面几何特征。横向水平地震作用下框架结构的内力计算。荷载计算，考虑竖向荷载，水平荷载，包括地震荷载。竖向荷载作用下框架结构的内力计算。横向框架结构的梁柱内力组合，以及内力组合图。框架梁柱截面设计，楼盖设计，基础设计，楼梯设计。二、完成后应交的作业（包括各种说明书、图纸等）1、毕业设计论文一份（不少于1.5万字）；2、中英文摘要各一份（不少于300字）；3、结构体系设计计算书一份；4、建筑图、结构体系主要施工图一套（设计说明、基础、梁板、柱、屋盖、特征节点施工图等），图纸量不少于12张2#；其中沿垂直方向剖面图和任意立面图需手工绘制，其它图纸均用AutoCAD软件绘制。5、外文资料翻译一份（不少于5000英文单词）。三、完成日期及进度2011年3月7日至2011年6月17日，共15周。进度安排：1．调研，收集并消化资料，开题报告。1.5周2．建筑方案设计及建筑施工图绘制2周3．结构设计与计算5周4．结构施工图绘制2.5周5．检查、修改2.5周6．总结、校对1.0周7．答辩0.5周四、主要参考资料（包括书刊名称、出版年月等）:1、《建筑结构可靠度设计统一标准》（GB50068—2001）2、《建筑结构荷载规范》（GB50009—2001）3、《建筑抗震设计规范》（GB50011—2001）4、《钢结构设计规范》（GB50017—2003）5、《冷弯薄壁型钢结构技术规范》（GB50018—2002）6、《门式刚架轻型房屋钢结构技术规程》(CECS102:2002)7、《轻型钢结构设计指南》中国建筑工业出版社20018、《轻型钢结构设计手册》中国建筑工业出版社20019、《钢结构基本原理》沈祖炎等中国建筑工业出版社200110《钢结构事故分析与处理》雷宏刚中国建材工业出版社200311、《钢结构—钢结构基础》陈绍蕃...
