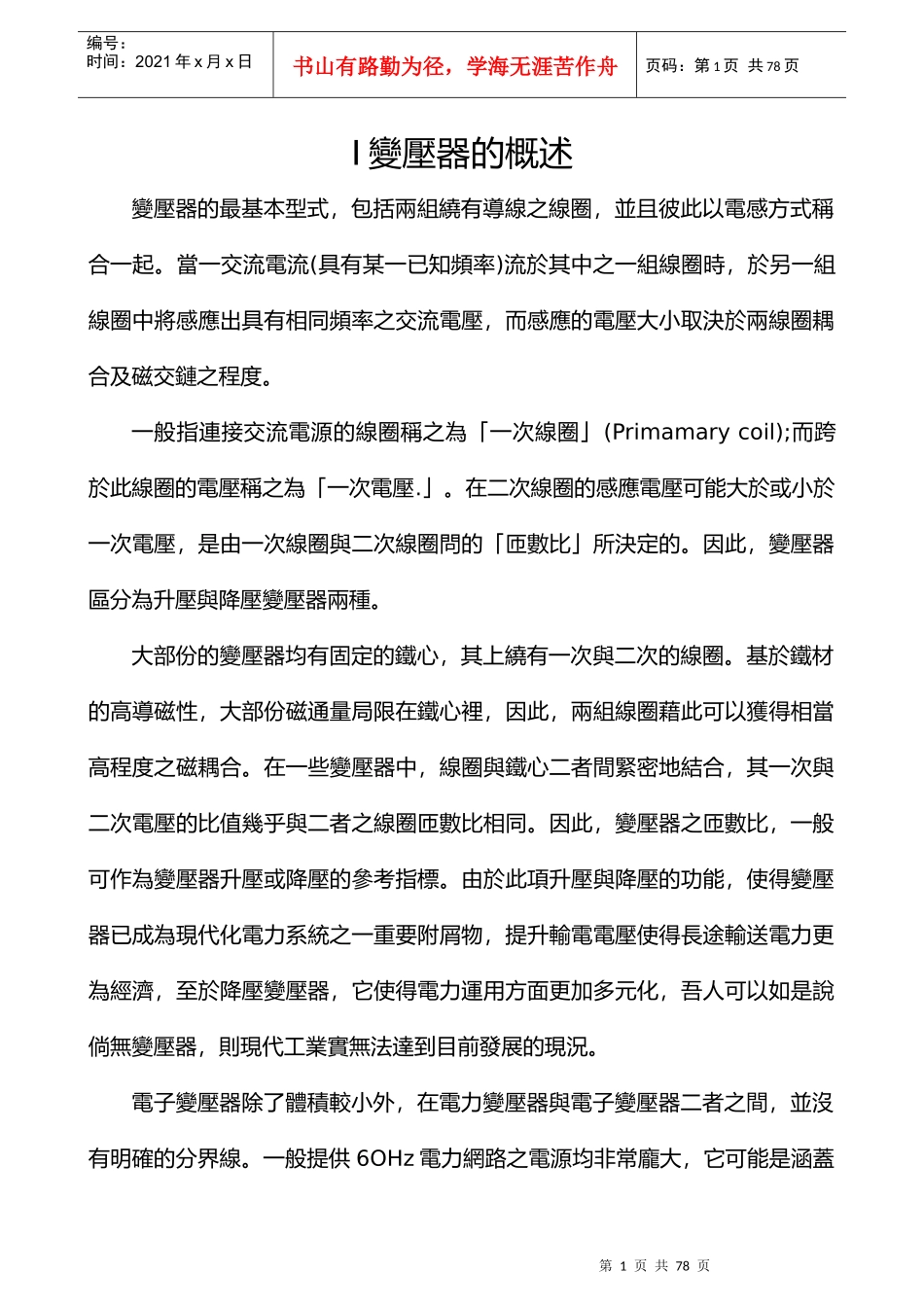

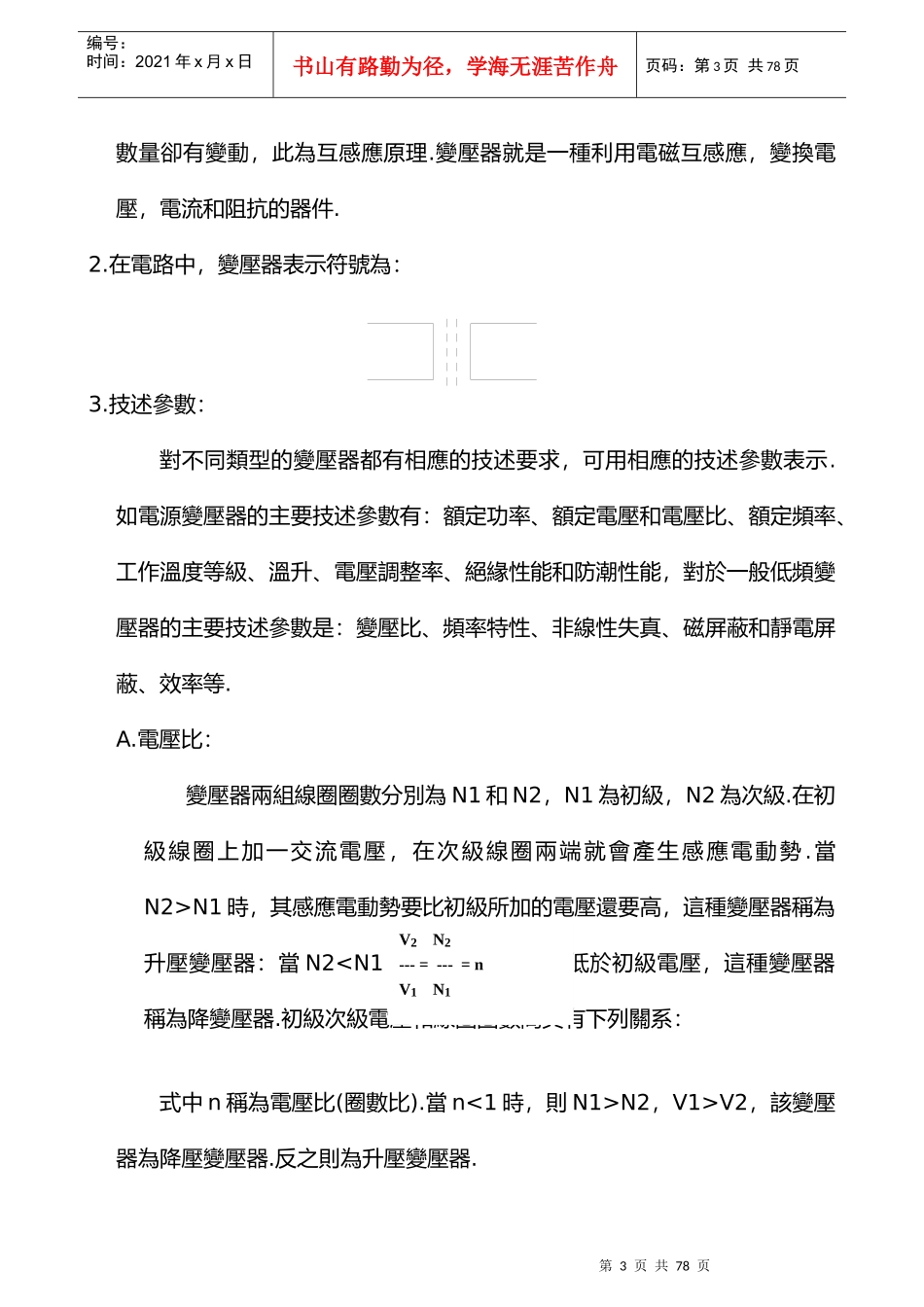

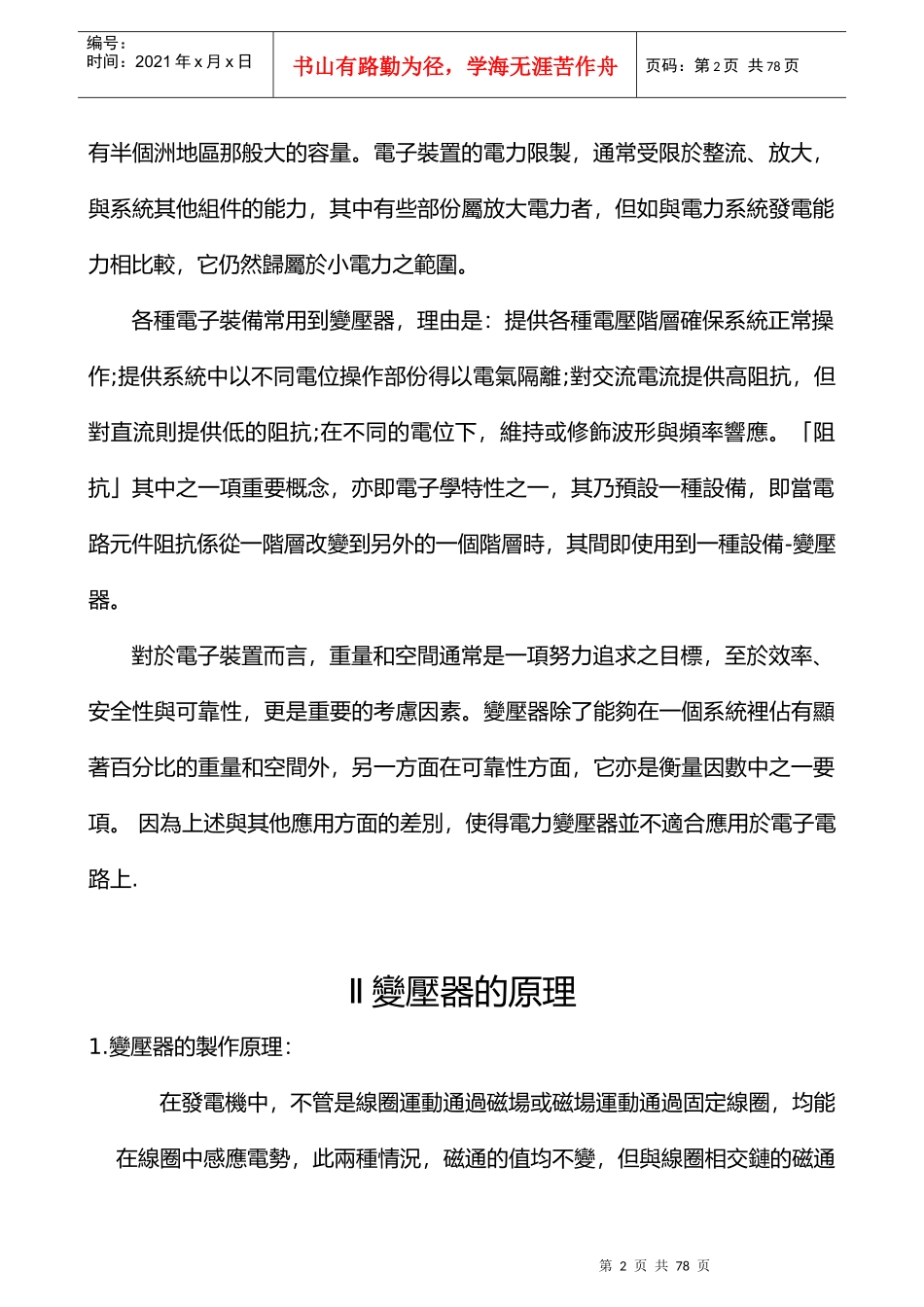

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页Ⅰ變壓器的概述變壓器的最基本型式，包括兩組繞有導線之線圈，並且彼此以電感方式稱合一起。當一交流電流(具有某一已知頻率)流於其中之一組線圈時，於另一組線圈中將感應出具有相同頻率之交流電壓，而感應的電壓大小取決於兩線圈耦合及磁交鏈之程度。一般指連接交流電源的線圈稱之為「一次線圈」(Primamarycoil);而跨於此線圈的電壓稱之為「一次電壓.」。在二次線圈的感應電壓可能大於或小於一次電壓，是由一次線圈與二次線圈問的「匝數比」所決定的。因此，變壓器區分為升壓與降壓變壓器兩種。大部份的變壓器均有固定的鐵心，其上繞有一次與二次的線圈。基於鐵材的高導磁性，大部份磁通量局限在鐵心裡，因此，兩組線圈藉此可以獲得相當高程度之磁耦合。在一些變壓器中，線圈與鐵心二者間緊密地結合，其一次與二次電壓的比值幾乎與二者之線圈匝數比相同。因此，變壓器之匝數比，一般可作為變壓器升壓或降壓的參考指標。由於此項升壓與降壓的功能，使得變壓器已成為現代化電力系統之一重要附屑物，提升輸電電壓使得長途輸送電力更為經濟，至於降壓變壓器，它使得電力運用方面更加多元化，吾人可以如是說倘無變壓器，則現代工業實無法達到目前發展的現況。電子變壓器除了體積較小外，在電力變壓器與電子變壓器二者之間，並沒有明確的分界線。一般提供6OHz電力網路之電源均非常龐大，它可能是涵蓋第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页有半個洲地區那般大的容量。電子裝置的電力限製，通常受限於整流、放大，與系統其他組件的能力，其中有些部份屬放大電力者，但如與電力系統發電能力相比較，它仍然歸屬於小電力之範圍。各種電子裝備常用到變壓器，理由是：提供各種電壓階層確保系統正常操作;提供系統中以不同電位操作部份得以電氣隔離;對交流電流提供高阻抗，但對直流則提供低的阻抗;在不同的電位下，維持或修飾波形與頻率響應。「阻抗」其中之一項重要概念，亦即電子學特性之一，其乃預設一種設備，即當電路元件阻抗係從一階層改變到另外的一個階層時，其間即使用到一種設備-變壓器。對於電子裝置而言，重量和空間通常是一項努力追求之目標，至於效率、安全性與可靠性，更是重要的考慮因素。變壓器除了能夠在一個系統裡佔有顯著百分比的重量和空間外，另一方面在可靠性方面，它亦是衡量因數中之一要項。因為上述與其他應用方面的差別，使得電力變壓器並不適合應用於電子電路上.Ⅱ變壓器的原理1.變壓器的製作原理：在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通第3页共78页第2页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共78页數量卻有變動，此為互感應原理.變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件.2.在電路中，變壓器表示符號為：3.技述參數：對不同類型的變壓器都有相應的技述要求，可用相應的技述參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對於一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2>N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N2，V1>V2，該變壓器為降壓變壓器.反之則為升壓變壓器.V2N2---=---=nV1N1第4页共78页第3页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共78页B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η=x100%式中η為變壓器的效率;P...
