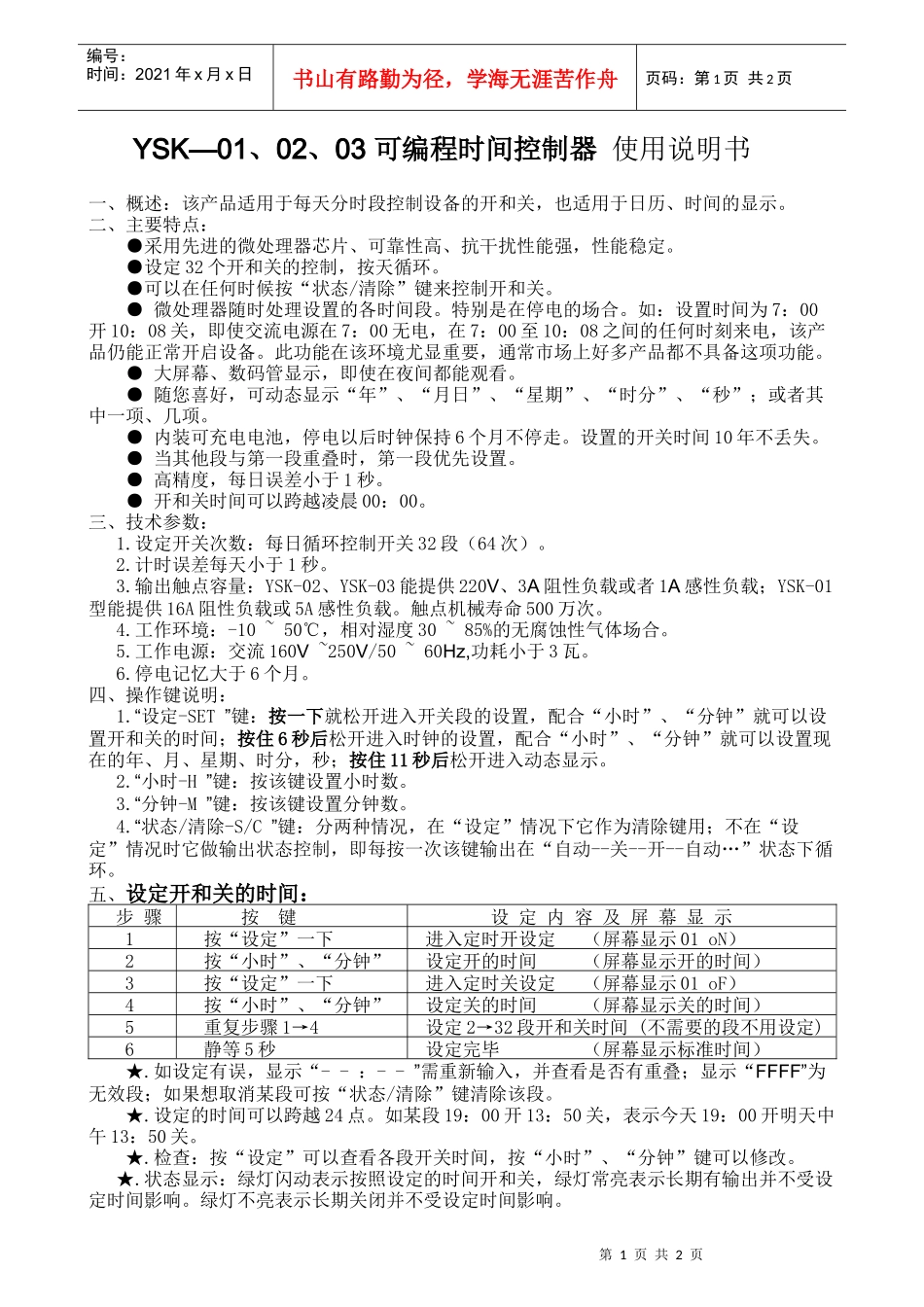

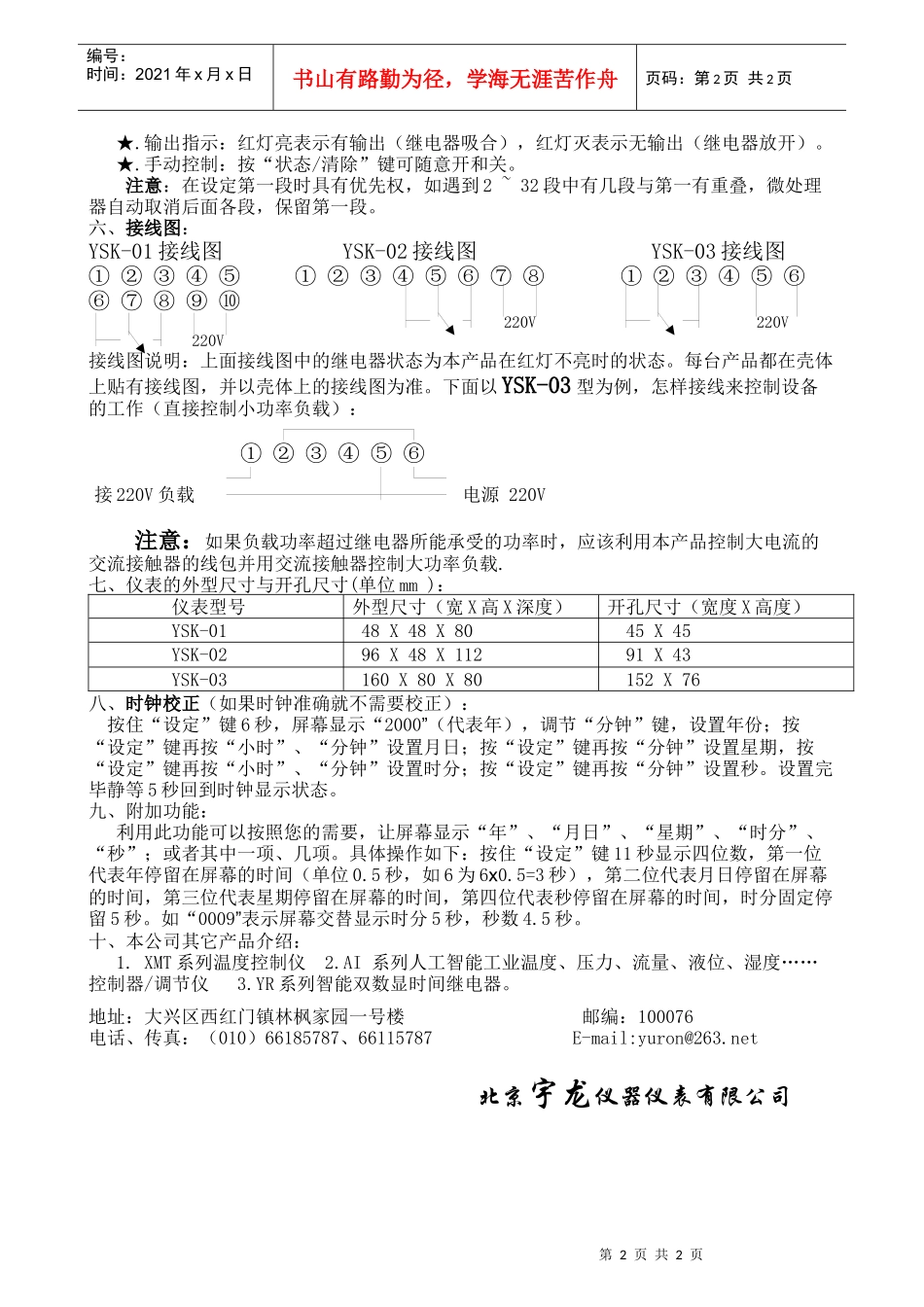

第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共2页YSK—01、02、03可编程时间控制器使用说明书一、概述：该产品适用于每天分时段控制设备的开和关，也适用于日历、时间的显示。二、主要特点：●采用先进的微处理器芯片、可靠性高、抗干扰性能强，性能稳定。●设定32个开和关的控制，按天循环。●可以在任何时候按“状态/清除”键来控制开和关。●微处理器随时处理设置的各时间段。特别是在停电的场合。如：设置时间为7：00开10：08关，即使交流电源在7：00无电，在7：00至10：08之间的任何时刻来电，该产品仍能正常开启设备。此功能在该环境尤显重要，通常市场上好多产品都不具备这项功能。●大屏幕、数码管显示，即使在夜间都能观看。●随您喜好，可动态显示“年”、“月日”、“星期”、“时分”、“秒”；或者其中一项、几项。●内装可充电电池，停电以后时钟保持6个月不停走。设置的开关时间10年不丢失。●当其他段与第一段重叠时，第一段优先设置。●高精度，每日误差小于1秒。●开和关时间可以跨越凌晨00：00。三、技术参数：1.设定开关次数：每日循环控制开关32段（64次）。2.计时误差每天小于1秒。3.输出触点容量：YSK-02、YSK-03能提供220V、3A阻性负载或者1A感性负载；YSK-01型能提供16A阻性负载或5A感性负载。触点机械寿命500万次。4.工作环境：-10~50℃，相对湿度30~85%的无腐蚀性气体场合。5.工作电源：交流160V~250V/50~60Hz,功耗小于3瓦。6.停电记忆大于6个月。四、操作键说明：1.“设定-SET”键：按一下就松开进入开关段的设置，配合“小时”、“分钟”就可以设置开和关的时间；按住6秒后松开进入时钟的设置，配合“小时”、“分钟”就可以设置现在的年、月、星期、时分，秒；按住11秒后松开进入动态显示。2.“小时-H”键：按该键设置小时数。3.“分钟-M”键：按该键设置分钟数。4.“状态/清除-S/C”键：分两种情况，在“设定”情况下它作为清除键用；不在“设定”情况时它做输出状态控制，即每按一次该键输出在“自动--关--开--自动…”状态下循环。五、设定开和关的时间：步骤按键设定内容及屏幕显示1按“设定”一下进入定时开设定（屏幕显示01oN）2按“小时”、“分钟”设定开的时间（屏幕显示开的时间）3按“设定”一下进入定时关设定（屏幕显示01oF）4按“小时”、“分钟”设定关的时间（屏幕显示关的时间）5重复步骤1→4设定2→32段开和关时间(不需要的段不用设定)6静等5秒设定完毕（屏幕显示标准时间）★.如设定有误，显示“--：--”需重新输入，并查看是否有重叠；显示“FFFF”为无效段；如果想取消某段可按“状态/清除”键清除该段。★.设定的时间可以跨越24点。如某段19：00开13：50关，表示今天19：00开明天中午13：50关。★.检查：按“设定”可以查看各段开关时间，按“小时”、“分钟”键可以修改。★.状态显示：绿灯闪动表示按照设定的时间开和关，绿灯常亮表示长期有输出并不受设定时间影响。绿灯不亮表示长期关闭并不受设定时间影响。第2页共2页第1页共2页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共2页★.输出指示：红灯亮表示有输出（继电器吸合），红灯灭表示无输出（继电器放开）。★.手动控制：按“状态/清除”键可随意开和关。注意：在设定第一段时具有优先权，如遇到2~32段中有几段与第一有重叠，微处理器自动取消后面各段，保留第一段。六、接线图：YSK-01接线图YSK-02接线图YSK-03接线图①②③④⑤①②③④⑤⑥⑦⑧①②③④⑤⑥⑥⑦⑧⑨⑩220V220V220V接线图说明：上面接线图中的继电器状态为本产品在红灯不亮时的状态。每台产品都在壳体上贴有接线图，并以壳体上的接线图为准。下面以YSK-03型为例，怎样接线来控制设备的工作（直接控制小功率负载）：①②③④⑤⑥接220V负载电源220V注意：如果负载功率超过继电器所能承受的功率时，应该利用本产品控制大电流的交流接触器的线包并用交流接触器控制大功率负载.七、仪表的外型尺寸与开孔尺寸(单位mm)：仪表型号外型尺寸（宽X高X深度）开孔尺寸（宽度X高度）YSK-0148X48X8045X45YSK-0296X48X11291X43YSK-03160X80X80152X76八、...
