市政道路工程施工组织设计（65页）VIP免费

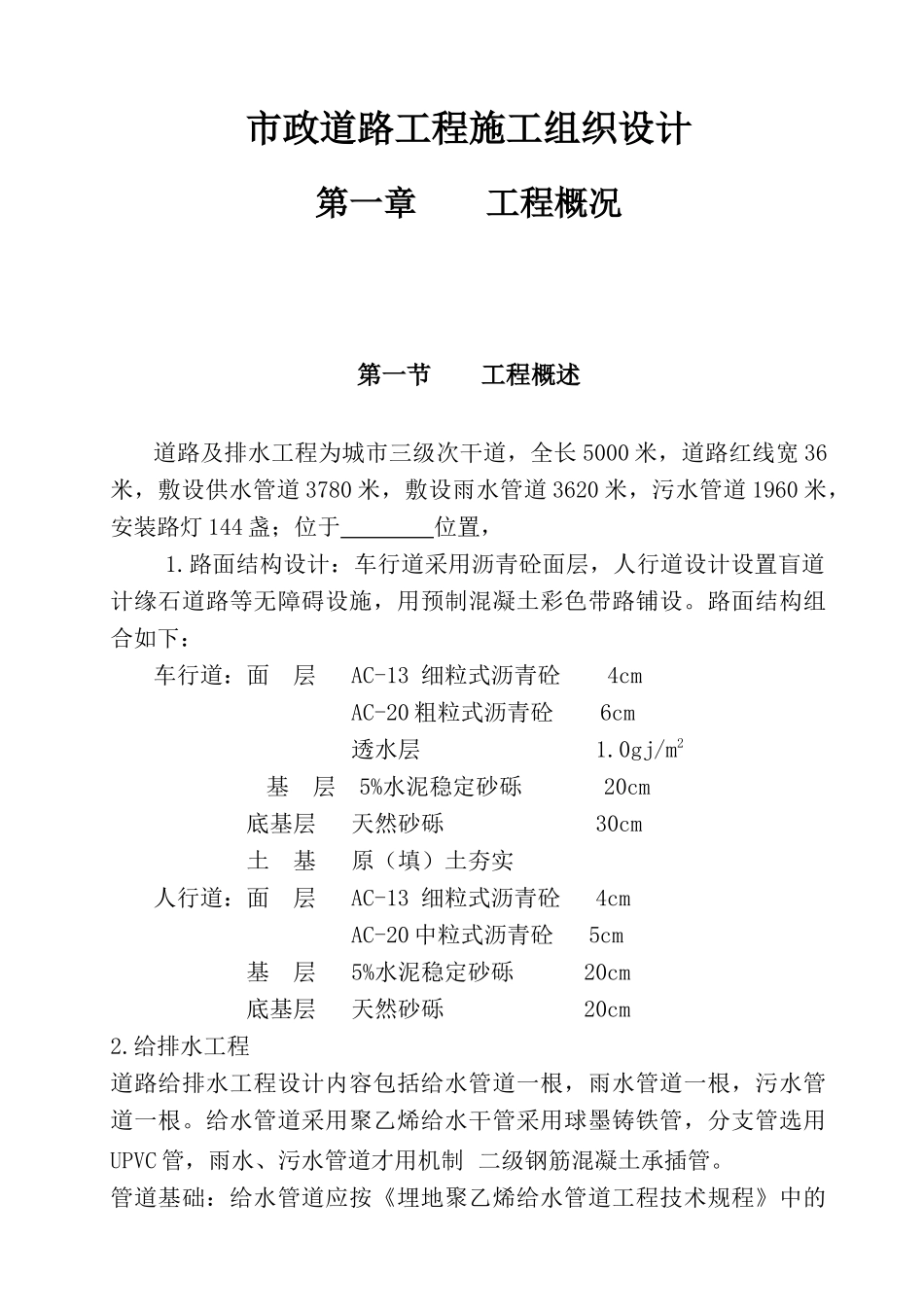

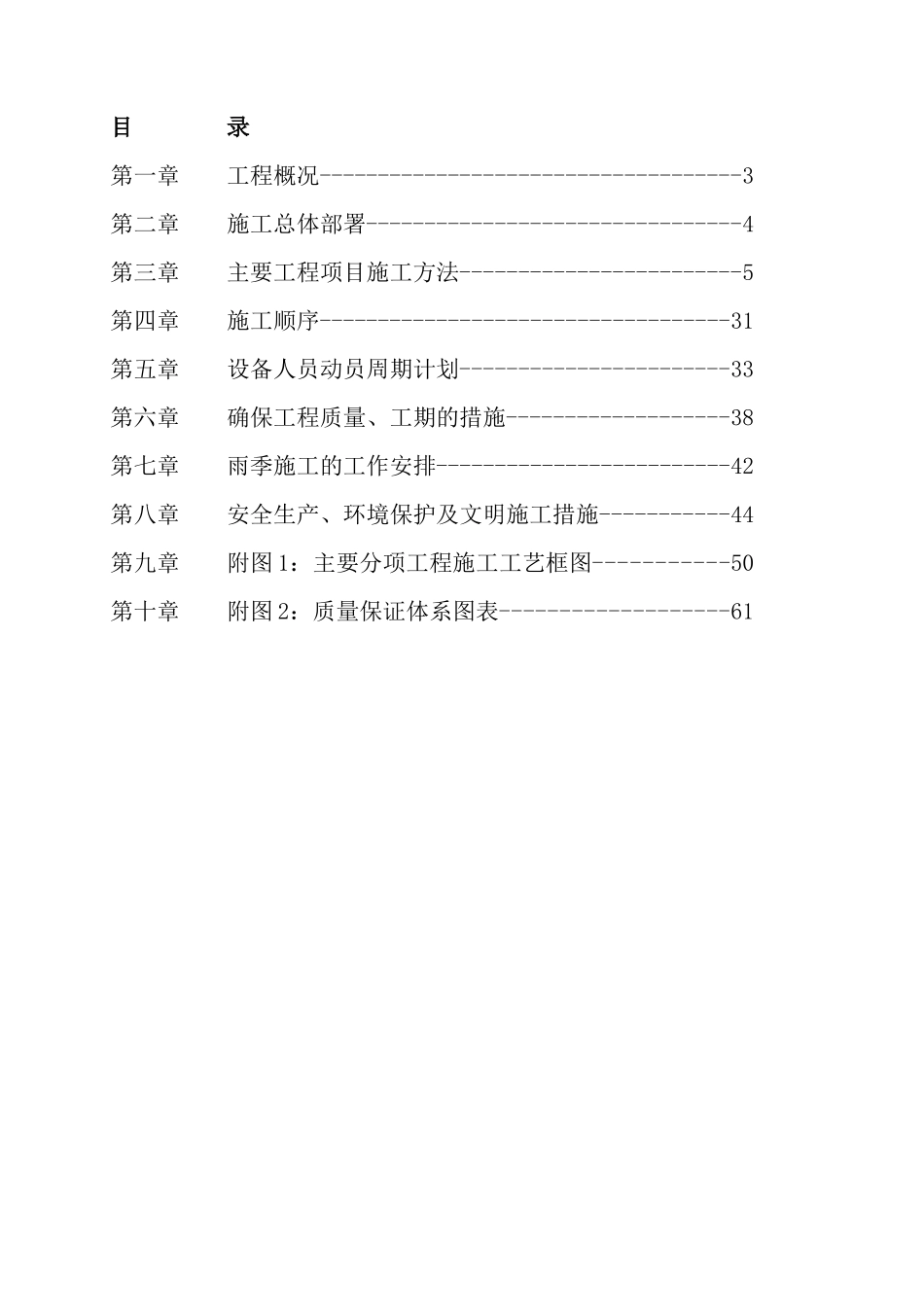

道路及排水工程施工组织设计编制人：审核人：审批人：目录第一章工程概况------------------------------------3第二章施工总体部署--------------------------------4第三章主要工程项目施工方法------------------------5第四章施工顺序-----------------------------------31第五章设备人员动员周期计划-----------------------33第六章确保工程质量、工期的措施-------------------38第七章雨季施工的工作安排-------------------------42第八章安全生产、环境保护及文明施工措施-----------44第九章附图1：主要分项工程施工工艺框图-----------50第十章附图2：质量保证体系图表-------------------61市政道路工程施工组织设计第一章工程概况第一节工程概述道路及排水工程为城市三级次干道，全长5000米，道路红线宽36米，敷设供水管道3780米，敷设雨水管道3620米，污水管道1960米，安装路灯144盏；位于位置，1.路面结构设计：车行道采用沥青砼面层，人行道设计设置盲道计缘石道路等无障碍设施，用预制混凝土彩色带路铺设。路面结构组合如下：车行道：面层AC-13细粒式沥青砼4cmAC-20粗粒式沥青砼6cm透水层1.0gj/m2基层5%水泥稳定砂砾20cm底基层天然砂砾30cm土基原（填）土夯实人行道：面层AC-13细粒式沥青砼4cmAC-20中粒式沥青砼5cm基层5%水泥稳定砂砾20cm底基层天然砂砾20cm2.给排水工程道路给排水工程设计内容包括给水管道一根，雨水管道一根，污水管道一根。给水管道采用聚乙烯给水干管采用球墨铸铁管，分支管选用UPVC管，雨水、污水管道才用机制二级钢筋混凝土承插管。管道基础：给水管道应按《埋地聚乙烯给水管道工程技术规程》中的规定执行，当原土有盐类是，应铺设15cm细砂或细土；雨水管、污水管管顶覆土在0.7-3.0m做1800砂石基础、雨水管、污水管管顶覆土在3.0-4.5m做1800砂石基础，各类井室井盖计盖座选用700重型钢纤维混凝土盖座、井盖，雨水箅子选用重型钢纤维混凝土雨水箅子。3.照明本段道路路灯电源有贵清路接入。路灯工作电压为~220V，供电电压为~220/380V。照明方式采用双侧布灯的照明方式，路灯水平间距约35米，为单挑路灯，杆高9.5米，所有灯杆中心距路缘石外边0.65m。接地系统采用TN-S系统，所有灯杆均做可靠的防雷接地。本工程是一项内容多，涉及面广，综合性强的工程。根据招标文件，合同工期180天。第二章施工总体部署第一节场地布置本标段全长为5000米，施工区较为狭窄，项目多且工期短。经过全盘考虑后，施工场地原则上分为生活区域及施工生产区域两大部分布置。由于本标段红线范围较窄，项目部办公室位于道路范围外租用部分场地作为办公、生活设施。办公、生活临时租用范围45×25M，面积600m2。办公、生活临设内项目办公室、宿舍、食堂及厕所。均采用活动板房，其中项目办公室及宿舍采用两层活动板房，项目办公室占地范围25×6M，内设项目经理办公室、总公室、工程技术部、质安部、材料部、资料室、会议室及监理工程师等部门的用房。宿舍占地面积300m2，办公、生活临设四周采用砖墙围蔽，墙高2米。此外，临设内设置材料仓库及发电机房，工地仓库及发电机房采用砖墙结构，本工程现场设混凝土搅拌站，所有的混凝土均进行现场拌和。第二节现场组织安排本公司为确保工程安全、优质、高效地完成，现场的人员组织、劳动力配备情况如下：1、组建精干高效的现场项目经理部（见承包人工地组织机构图）。从公司抽调经验丰富、技术业务精通、事业心和责任感强的技术人员充实各部门，使整个经理部的职责是：高度集中、统一指挥、内外协调、全面负责。2、调配专业水平高的作业队伍投入项目。根据工程规模及工程特点，组建管道施工队、道路施工队，分别承担各项目施工，并配备套相配的机械设备。要求各作业队与项目部高度一致，从全局出发，相互配合，搞好各工程的施工。3、根据工程的规模和特点各施工队的工作范围作如下划分：道路队负责全段道路及其附属工程的施工。管道队负责全段雨水箱涵、雨污水、给水、电力电讯管道的施工。第三节水电供应施工用水、电均从附近乡村单位接至本工程范围内50∽100米，施工用水采用Ф100管从联接点接至施工区，生活区用水采用Ф75...
