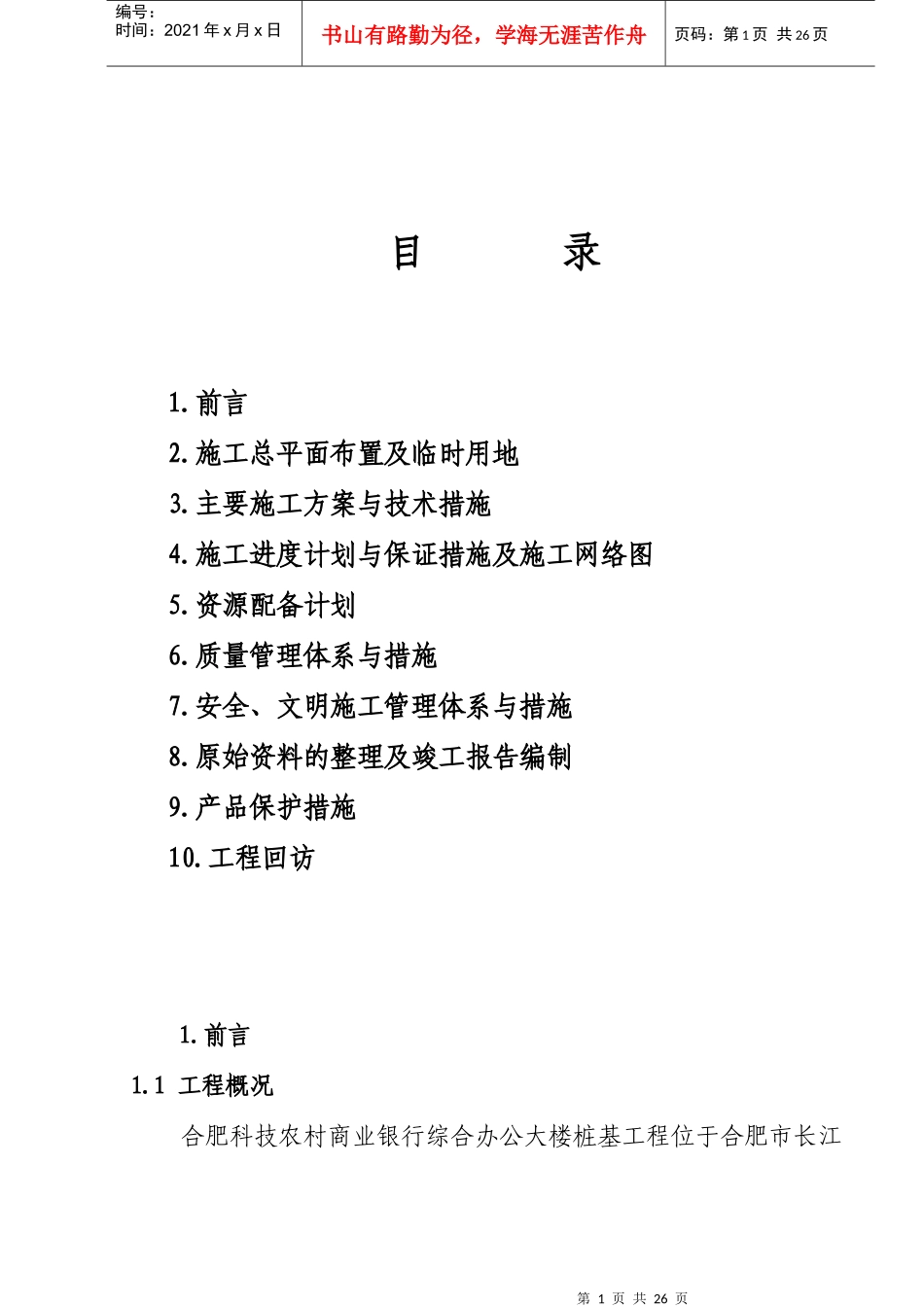

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页目录1.前言2.施工总平面布置及临时用地3.主要施工方案与技术措施4.施工进度计划与保证措施及施工网络图5.资源配备计划6.质量管理体系与措施7.安全、文明施工管理体系与措施8.原始资料的整理及竣工报告编制9.产品保护措施10.工程回访1.前言1.1工程概况合肥科技农村商业银行综合办公大楼桩基工程位于合肥市长江第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页西路与肥西路交口的东南角。本项目为地上25层、地下二层，桩基、框剪结构，建筑面积约37000m2，设计基础类型为人工挖孔灌注桩。建设单位：合肥科技农村商业银行股份有限公司，设计单位：安徽省建筑设计研究院，勘察单位：安徽省建设工程勘察院，监理单位：安徽省建设监理有限责任公司。1.2编制依据1.2.1《建筑桩基技术规范》(JGJ94-94)；1.2.2《工程建设标准强制性条文》(房屋建筑部分)；1.2.3《地基与基础工程施工质量验收规范》(GB50202-2002)；1.2.4《钢筋焊接及验收规程》(JGJ18-2003)；1.2.5《混凝土强度检验评定标准》(GBJ107-87)；1.2.6《混凝土结构工程施工质量验收规范》(GB50204-2002)；1.2.7《工程测量规范》（GB50026-93）；1.2.8本公司ISO9002质量体系文件；1.2.9《合肥科技农村商业银行综合办公大楼人工挖孔桩工程施工平面图》(安徽省建筑设计研究院，2007年10月15日设计)。1.3编制原则1.3.1统筹组织，超前安排，网络控制，确保重点，确保施工工期按时或提前完成；1.3.2采用先进的施工技术，努力提高施工机械化水平，确保本第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页工程项目质量符合设计和规范要求；1.3.3科学合理安排各施工工序，组织连续均衡，紧凑有序，确保安全生产；1.3.4坚持文明施工，确保施工环境达标，做到质量为安全基础，安全为生产前提。1.4设计参数及工作量本工程设计为人工挖孔灌注桩，设计桩数：112根，设计桩长为6.5米，桩径分别为ZH1：Φ900、ZH2：φ1000、ZH3：φ1000、ZH4：φ1000、ZH5：φ1100、ZH6：φ1100、ZH7：φ1300、ZH8：φ1000,ZH9：φ1400、ZH10：φ1500、ZH11：φ1500、ZH12：φ1600、ZH13：φ1800，扩底直径分别为φ1200、φ1300、φ1500、φ1600、φ1900、φ2000、φ2400、φ1800、φ2700、φ2900、φ3000、φ3100、φ3400，其中ZH1型桩48根，ZH2型桩4根，ZH3型桩3根，ZH4型桩1根，ZH5型桩1根，ZH6型桩32根，ZH7型桩1根，ZH8型桩4根，ZH9型桩8根，ZH10型桩2根，ZH11型桩2根，ZH12型桩2根，ZH13型桩4根；本工程主楼护壁、桩身砼强度等级均为C35，群楼护壁、桩身砼强度等级均为C30，护壁厚度75～150mm；φ900桩主筋14φ16、φ1000桩主筋16φ16、φ1100桩主筋16φ18、φ1300桩主筋20φ20、φ1400桩主筋22φ20、φ1500桩主筋24φ20、φ1600桩主筋26φ20、φ1800桩主筋28φ22，加强筋为φ14＠2000，箍筋为φ8第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页＠200（加密区φ10＠100），护壁钢筋为φ6＠150，双向。1.5工程地质概况根据安徽省建设工程勘察设计院提供的合肥市科技农村商业银行营业办公楼岩土工程勘察报告可知，地层分布情况始如下：①层杂填土――褐灰色，松散状态，含碎石、碎砖等建筑垃圾、腐烂物等。层厚0.60～3.20m，层底标高为26.84～29.95m。②1层粉质粘土――灰黄、黄褐色，可塑状态。含少量氧化铁、铁锰结核及粉砂。层厚0.50～3.50m，层底标高为25.30～29.00m。②2层粉质粘土――此层局部地段缺失。褐黄、黄褐色，可塑～硬塑状态。含少量氧化铁、铁锰结核及粉砂。层厚1.00～5.20m，层底标高为22.79～24.51m。②3层粘土――黄褐色，硬塑状态。含少量氧化铁、铁锰结核及少量高岭土。层厚0.00～3.00m，层底标高为21.39～29.00m。③1层全风化泥质砂岩――此层部分地段缺失。棕黄、棕红色，稍密～中密状态。此层已风化成土状，含氧化铁、云母。③2层强风化泥质砂岩――棕红、褐红色，坚硬、致密状态。岩芯较破碎，含...
