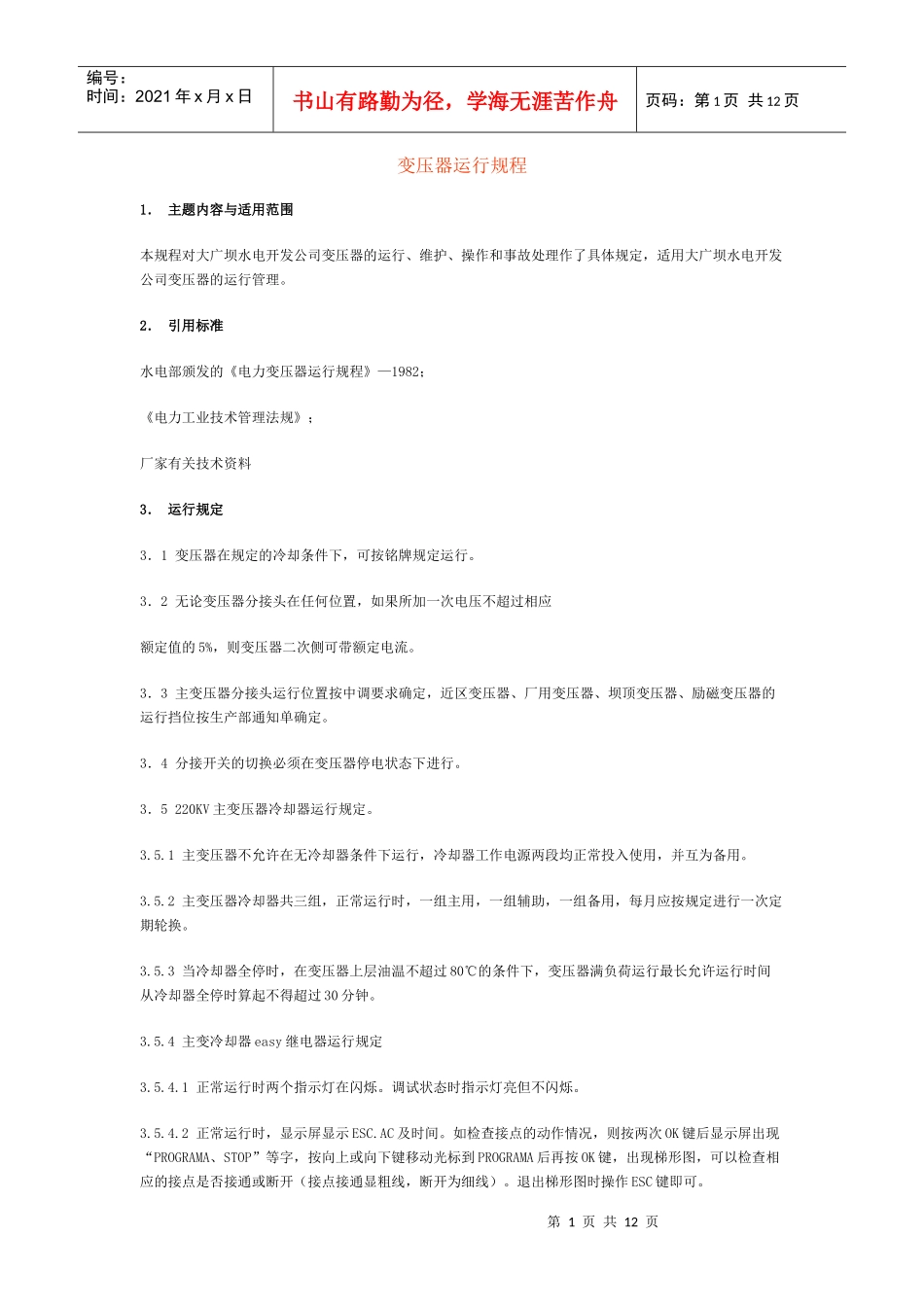

变压器的异常运行及处理_第1页
1/12

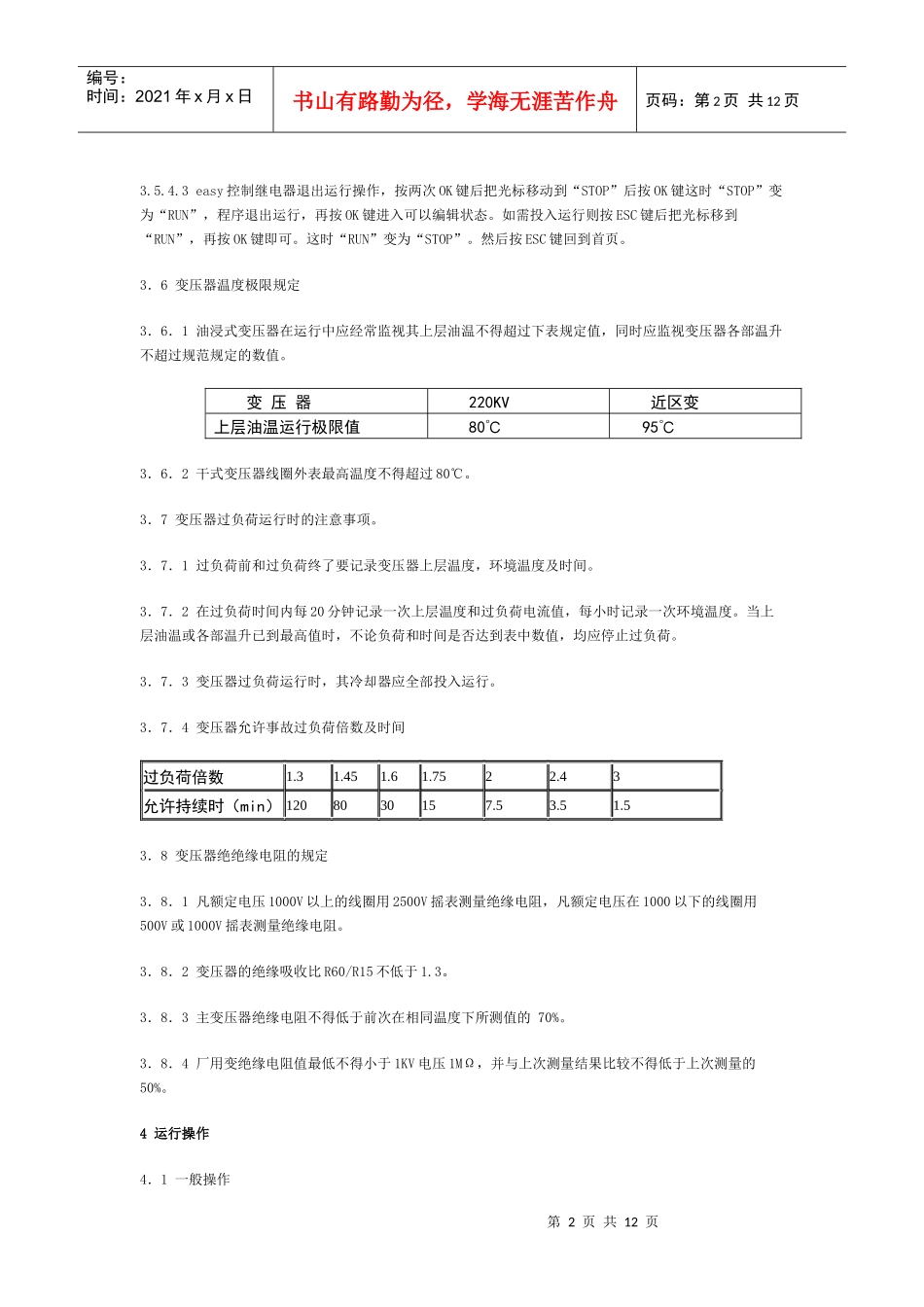

变压器的异常运行及处理_第2页
2/12

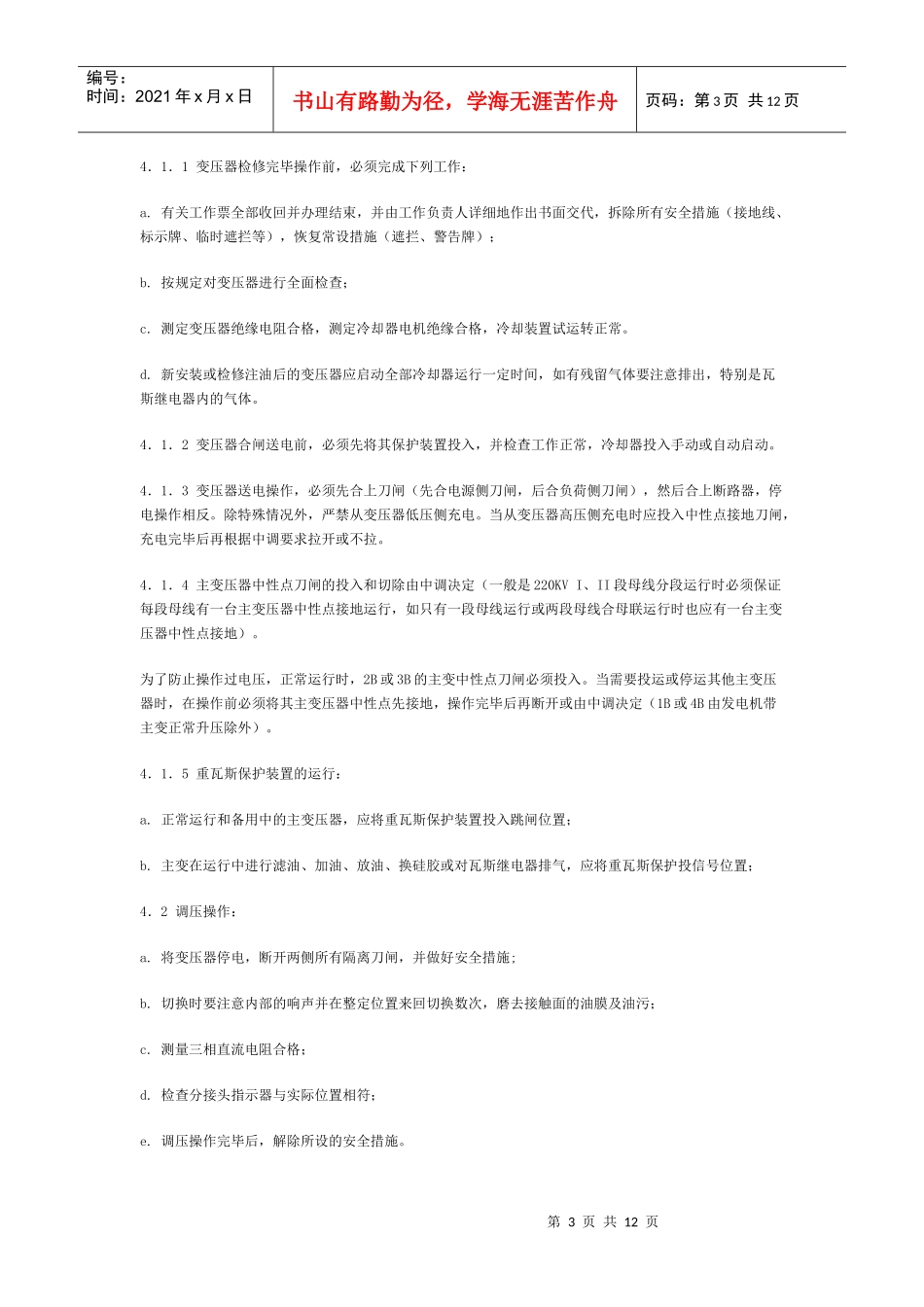

变压器的异常运行及处理_第3页
3/12
第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共12页变压器运行规程1.主题内容与适用范围本规程对大广坝水电开发公司变压器的运行、维护、操作和事故处理作了具体规定,适用大广坝水电开发公司变压器的运行管理。2.引用标准水电部颁发的《电力变压器运行规程》—1982;《电力工业技术管理法规》;厂家有关技术资料3.运行规定3.1变压器在规定的冷却条件下,可按铭牌规定运行。3.2无论变压器分接头在任何位置,如果所加一次电压不超过相应额定值的5%,则变压器二次侧可带额定电流。3.3主变压器分接头运行位置按中调要求确定,近区变压器、厂用变压器、坝顶变压器、励磁变压器的运行挡位按生产部通知单确定。3.4分接开关的切换必须在变压器停电状态下进行。3.5220KV主变压器冷却器运行规定。3.5.1主变压器不允许在无冷却器条件下运行,冷却器工作电源两段均正常投入使用,并互为备用。3.5.2主变压器冷却器共三组,正常运行时,一组主用,一组辅助,一组备用,每月应按规定进行一次定期轮换。3.5.3当冷却器全停时,在变压器上层油温不超过80℃的条件下,变压器满负荷运行最长允许运行时间从冷却器全停时算起不得超过30分钟。3.5.4主变冷却器easy继电器运行规定3.5.4.1正常运行时两个指示灯在闪烁。调试状态时指示灯亮但不闪烁。3.5.4.2正常运行时,显示屏显示ESC.AC及时间。如检查接点的动作情况,则按两次OK键后显示屏出现“PROGRAMA、STOP”等字,按向上或向下键移动光标到PROGRAMA后再按OK键,出现梯形图,可以检查相应的接点是否接通或断开(接点接通显粗线,断开为细线)。退出梯形图时操作ESC键即可。第2页共12页第1页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共12页3.5.4.3easy控制继电器退出运行操作,按两次OK键后把光标移动到“STOP”后按OK键这时“STOP”变为“RUN”,程序退出运行,再按OK键进入可以编辑状态。如需投入运行则按ESC键后把光标移到“RUN”,再按OK键即可。这时“RUN”变为“STOP”。然后按ESC键回到首页。3.6变压器温度极限规定3.6.1油浸式变压器在运行中应经常监视其上层油温不得超过下表规定值,同时应监视变压器各部温升不超过规范规定的数值。变压器220KV近区变上层油温运行极限值80℃95℃3.6.2干式变压器线圈外表最高温度不得超过80℃。3.7变压器过负荷运行时的注意事项。3.7.1过负荷前和过负荷终了要记录变压器上层温度,环境温度及时间。3.7.2在过负荷时间内每20分钟记录一次上层温度和过负荷电流值,每小时记录一次环境温度。当上层油温或各部温升已到最高值时,不论负荷和时间是否达到表中数值,均应停止过负荷。3.7.3变压器过负荷运行时,其冷却器应全部投入运行。3.7.4变压器允许事故过负荷倍数及时间过负荷倍数1.31.451.61.7522.43允许持续时(min)1208030157.53.51.53.8变压器绝绝缘电阻的规定3.8.1凡额定电压1000V以上的线圈用2500V摇表测量绝缘电阻,凡额定电压在1000以下的线圈用500V或1000V摇表测量绝缘电阻。3.8.2变压器的绝缘吸收比R60/R15不低于1.3。3.8.3主变压器绝缘电阻不得低于前次在相同温度下所测值的70%。3.8.4厂用变绝缘电阻值最低不得小于1KV电压1MΩ,并与上次测量结果比较不得低于上次测量的50%。4运行操作4.1一般操作第3页共12页第2页共12页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共12页4.1.1变压器检修完毕操作前,必须完成下列工作:a.有关工作票全部收回并办理结束,并由工作负责人详细地作出书面交代,拆除所有安全措施(接地线、标示牌、临时遮拦等),恢复常设措施(遮拦、警告牌);b.按规定对变压器进行全面检查;c.测定变压器绝缘电阻合格,测定冷却器电机绝缘合格,冷却装置试运转正常。d.新安装或检修注油后的变压器应启动全部冷却器运行一定时间,如有残留气体要注意排出,特别是瓦斯继电器内的气体。4.1.2变压器合闸送电前,必须先将其保护装置投入,并检查工作正常,冷却器投入手动或自动启动。4.1.3变压器送电操作,必须先合上刀闸(先合电源侧刀闸,后合负荷侧刀闸...
