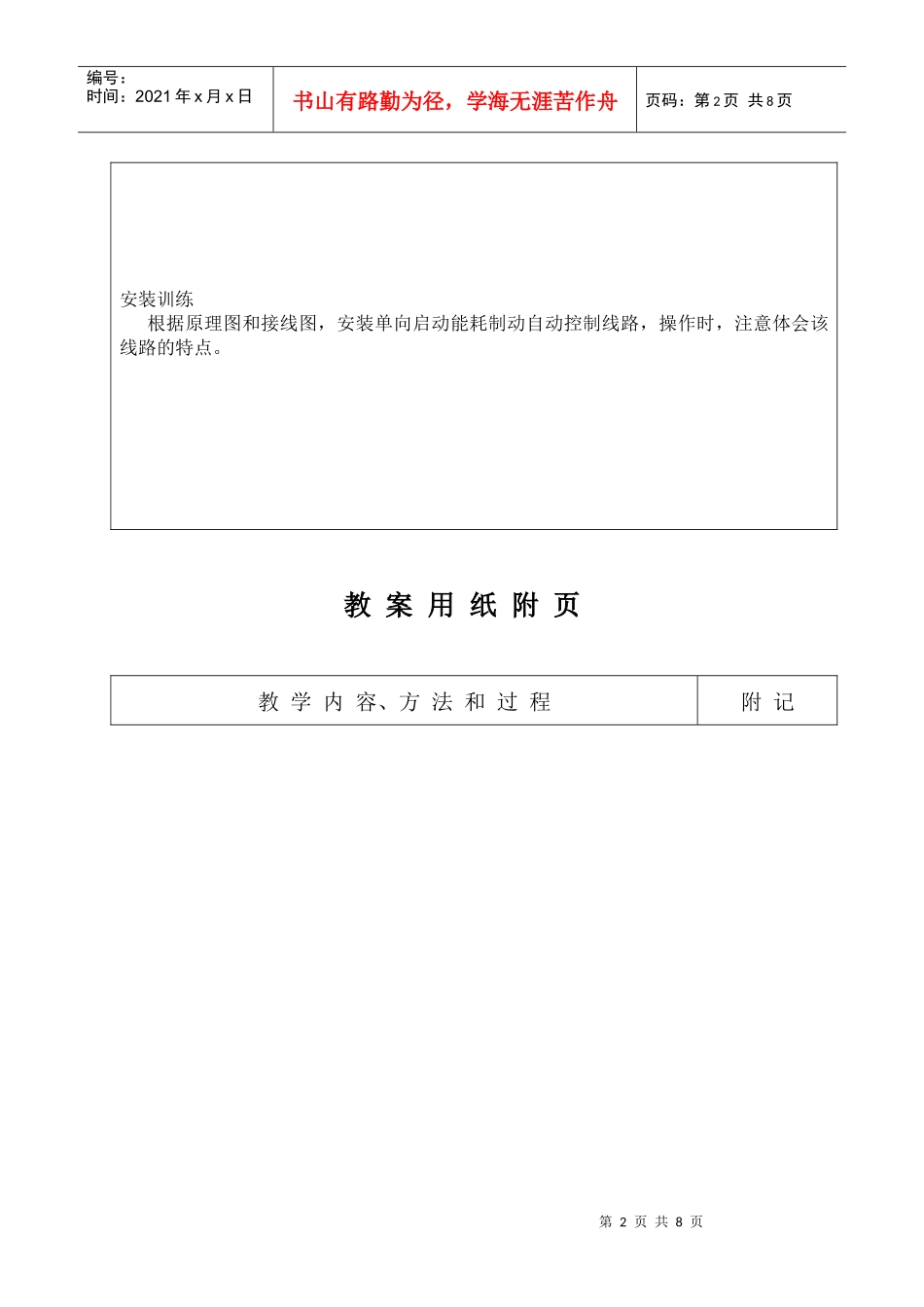

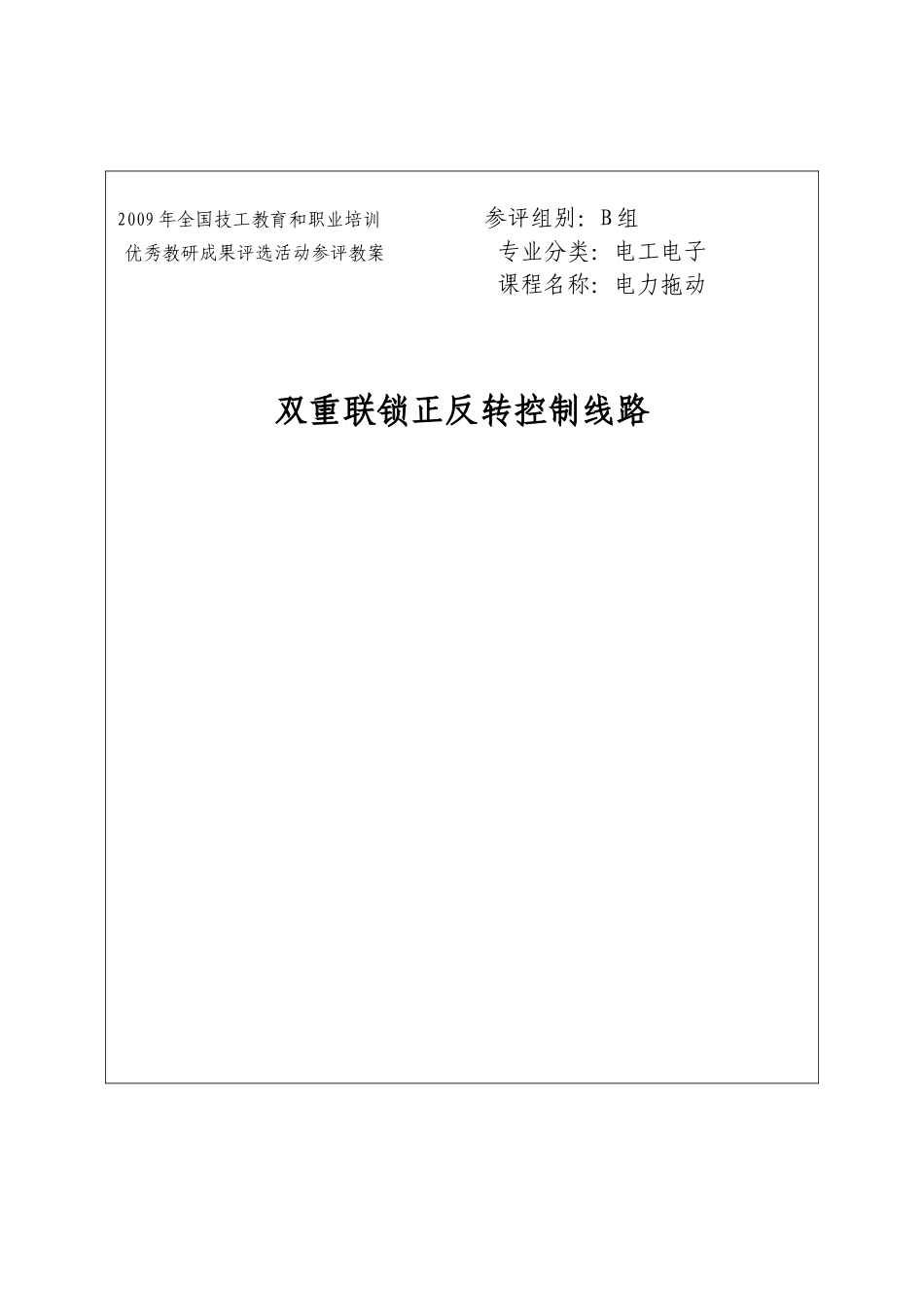

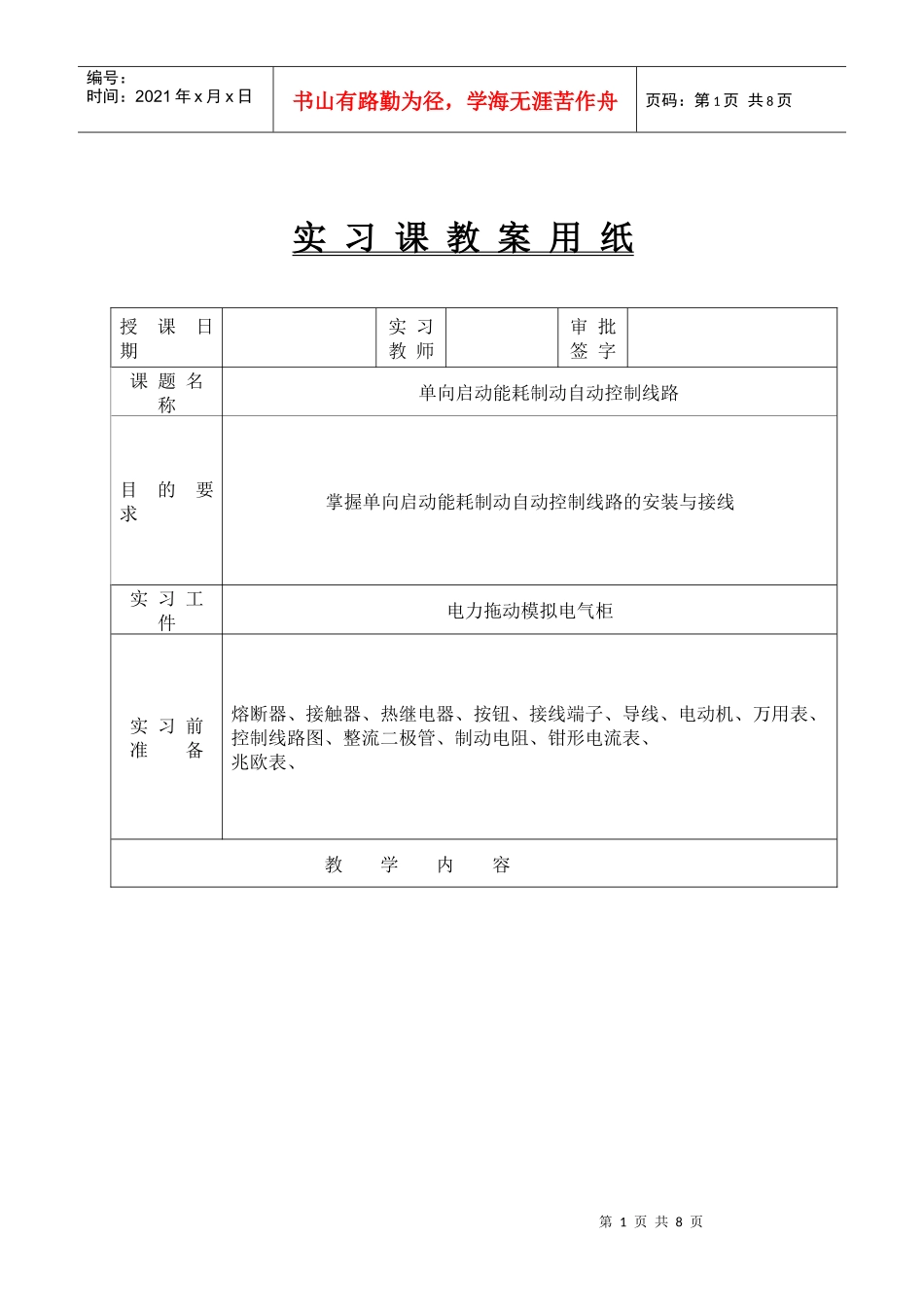

2009年全国技工教育和职业培训参评组别：B组优秀教研成果评选活动参评教案专业分类：电工电子课程名称：电力拖动双重联锁正反转控制线路第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页实习课教案用纸授课日期实习教师审批签字课题名称单向启动能耗制动自动控制线路目的要求掌握单向启动能耗制动自动控制线路的安装与接线实习工件电力拖动模拟电气柜实习前准备熔断器、接触器、热继电器、按钮、接线端子、导线、电动机、万用表、控制线路图、整流二极管、制动电阻、钳形电流表、兆欧表、教学内容第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页安装训练根据原理图和接线图，安装单向启动能耗制动自动控制线路，操作时，注意体会该线路的特点。教案用纸附页教学内容、方法和过程附记第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页单向启动能耗制动自动控制线路一、组织教学：1.实习设备，实习材料的准备。(1)电力拖动柜每生一台(2)交流电动机Y112M-44KW△接法(3)整流二极管2CZ3030A1000V(4)制动电阻5欧姆200W（外接）(5)导线1.5mm2BVR1.5红色若干主线路1mm2BVR1绿色若干控制线路1mm2BVR1黑色若干零线2.量具仪表的准备。万用表500型2块钳形电流表1块兆欧表1块常用电工工具每生一套二、入门指导电力制动：使电动机在切断电源停转的过程中，产生一个和电动机实际旋转方向相反的电磁转矩，迫使电动机停转的方法叫电力制动。电力制动常用的方法有反接制动、能耗制动、电容制动、和再生发电制动。教案用纸附页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页教学内容、方法和过程附记能耗制动时在电动机切断交流电源后，通过立即在定子绕组的任意两相中通入直流电以消耗转子惯性运转的动能来进行制动的，所以称为能耗制动。能耗制动的优点是制动准确、平稳，且能量消耗较小，缺点是需要附加直流装置，设备费用较高，低速制动力矩小。因此能耗制动一般用于要求制动准确、平稳的场合，如磨床、立式车床等控制线路中。单向启动半波整流能耗制动自动控制线路见课本186页线路工作原理如下：先和上电源开关QS.单向启动运转KM1自锁触头自锁按下SB1→KM1线圈得电KM1主触头闭合电动机启动运转KM1联锁触头对KM2联锁能耗制动停转：KM1自锁触头分断解除自锁。SB2常闭先分断→KM1线圈失电KM1主触头分断，M暂时失电。按下SB2KM1联锁触头闭合SB2常开触点后闭合教案用纸附页第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页教学内容、方法和过程附记KM2联锁触头分断对KM1的联锁KM2线圈的电KM2主触头闭合KM2自锁触头闭合自锁M接入直流能耗制动KT常开触头瞬时闭合自锁KT线圈的电KT常闭触头延时后分断KM2联锁触头回复闭合解除联锁KM2线圈失电KM2主触头分断M切断直流并停转，能耗制动结束KM2自锁触头分断KT线圈失电KT触头瞬时复位三、巡回指导1．按图进行线路安装时，要注意接线的正确性，接入到盘面电器元件的线要尽量做到横平竖直，保持线路的美观。接线处要压紧，防止接触不良，避免压绝缘皮和漏铜太长。2．为了保证安全，学生在练习接线时电拖柜上不能通电。3．通电试车前，应对图复验电路是否正确，有问题的要及时改正。4．通电试车时，必须有实习指导教师在现场监护。5．要复验熔断器熔芯的额定电流是否正确，热继电器的整定电流，时间继电器的整定时间和要求是否一致。四、总结指导1．本线路中时间继电器的整定时间不要调的太长，以免制动时第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页教案用纸附页教学内容、方法和过程附记第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页间过长而引起定子绕组发热。2．整定二极管要配装散热器，和固装散热器支架。3．制动电阻要安装在控制板外面。4．进行制动时，停止按钮SB2要按到底。5．布线时，严禁损伤导线线芯和绝缘。课题作业：简要说明反接制动和能耗制动的制动原理。
