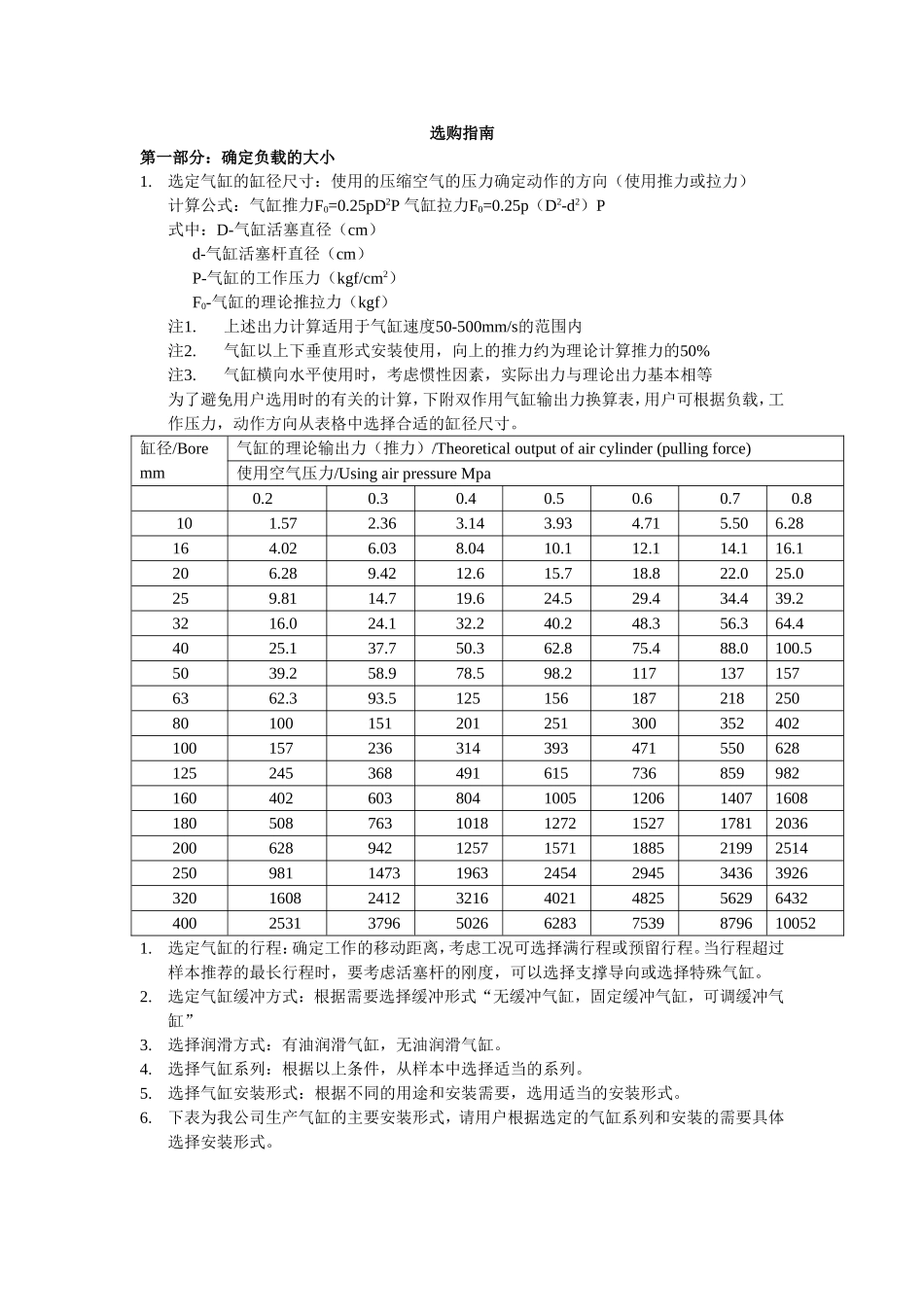

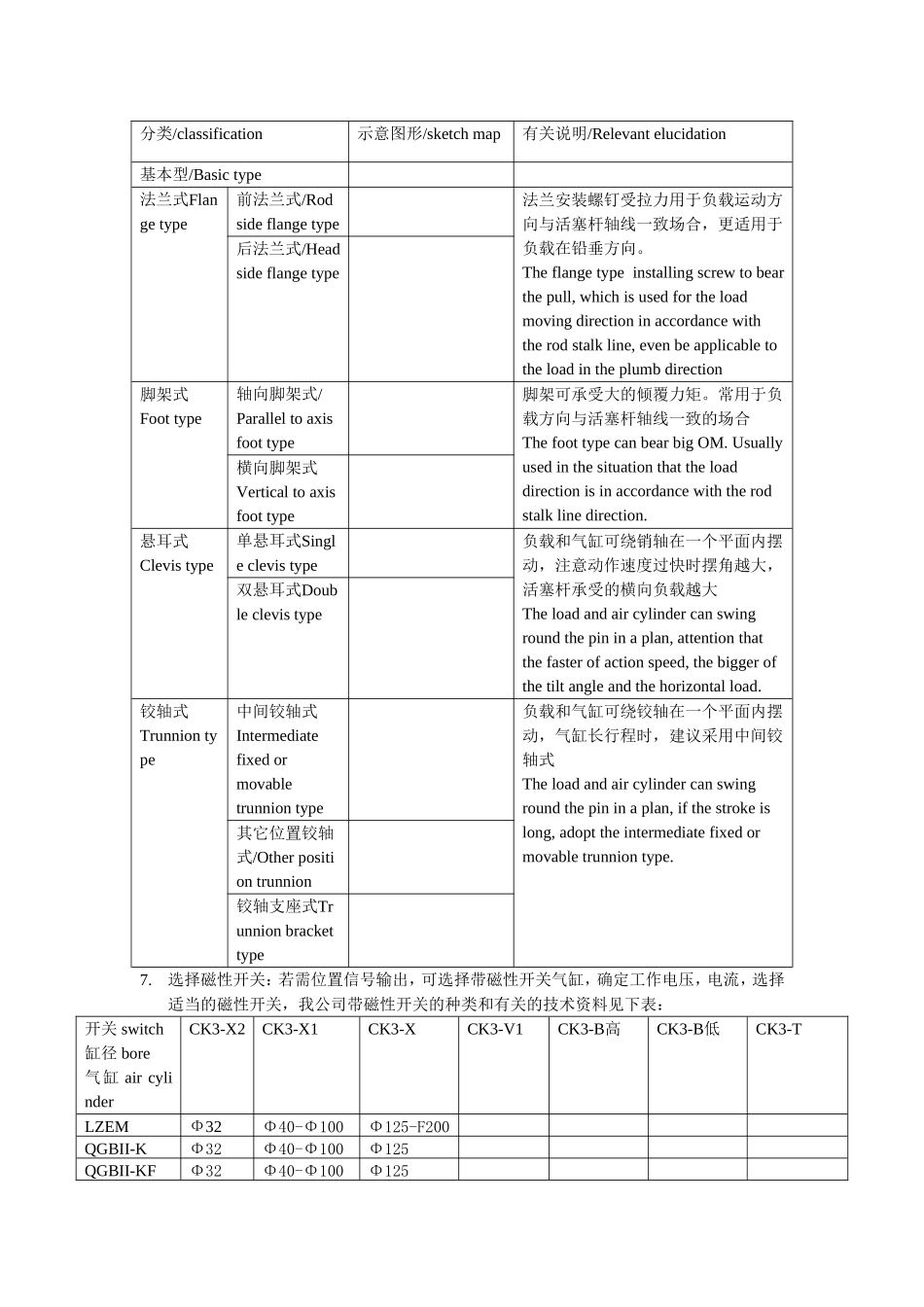

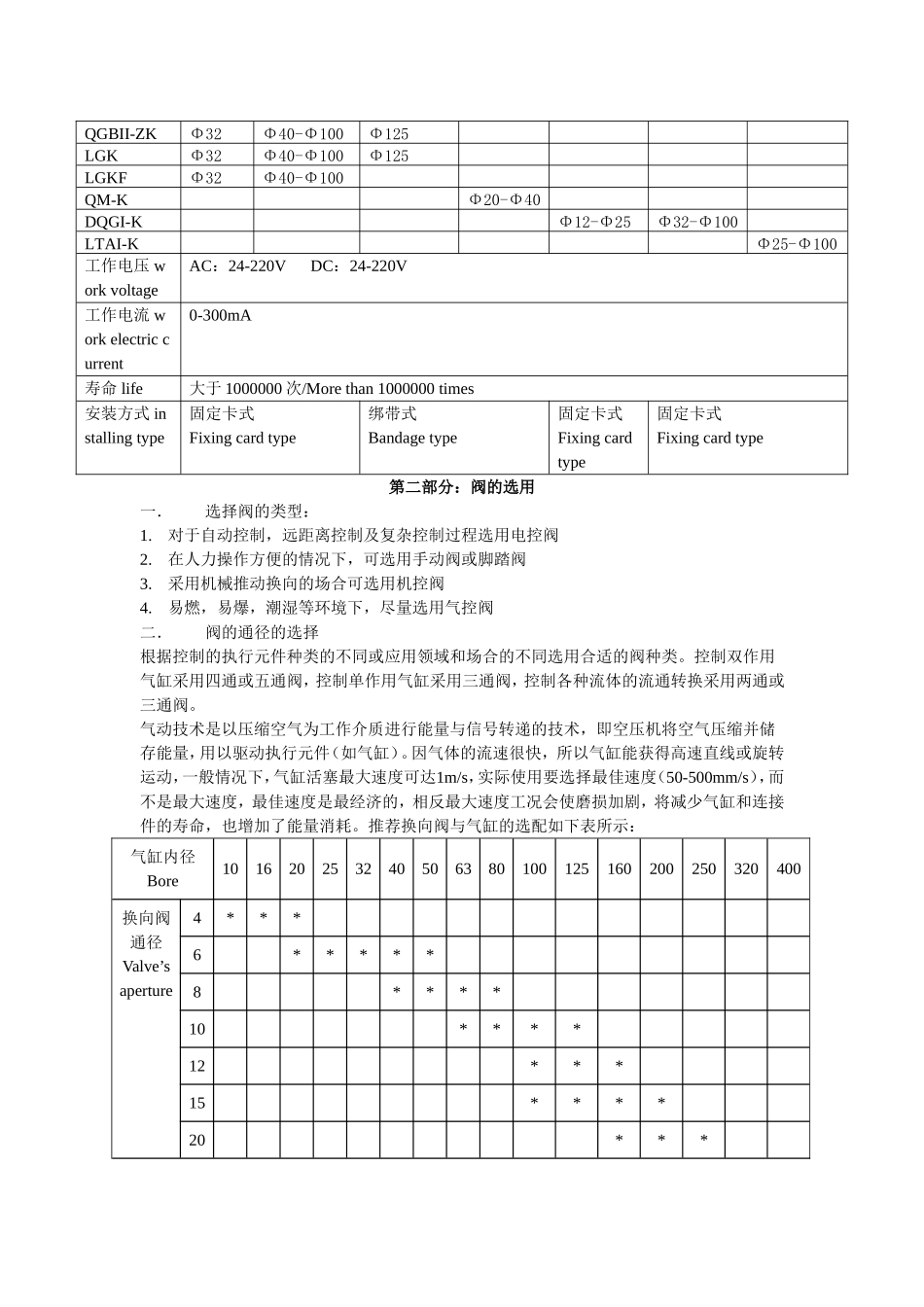

选购指南第一部分：确定负载的大小1.选定气缸的缸径尺寸：使用的压缩空气的压力确定动作的方向（使用推力或拉力）计算公式：气缸推力F0=0.25pD2P气缸拉力F0=0.25p（D2-d2）P式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F0-气缸的理论推拉力（kgf）注1.上述出力计算适用于气缸速度50-500mm/s的范围内注2.气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%注3.气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关的计算，下附双作用气缸输出力换算表，用户可根据负载，工作压力，动作方向从表格中选择合适的缸径尺寸。缸径/Boremm气缸的理论输出力（推力）/Theoreticaloutputofaircylinder(pullingforce)使用空气压力/UsingairpressureMpa0.20.30.40.50.60.70.8101.572.363.143.934.715.506.28164.026.038.0410.112.114.116.1206.289.4212.615.718.822.025.0259.8114.719.624.529.434.439.23216.024.132.240.248.356.364.44025.137.750.362.875.488.0100.55039.258.978.598.21171371576362.393.512515618721825080100151201251300352402100157236314393471550628125245368491615736859982160402603804100512061407160818050876310181272152717812036200628942125715711885219925142509811473196324542945343639263201608241232164021482556296432400253137965026628375398796100521.选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。当行程超过样本推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。2.选定气缸缓冲方式：根据需要选择缓冲形式“无缓冲气缸，固定缓冲气缸，可调缓冲气缸”3.选择润滑方式：有油润滑气缸，无油润滑气缸。4.选择气缸系列：根据以上条件，从样本中选择适当的系列。5.选择气缸安装形式：根据不同的用途和安装需要，选用适当的安装形式。6.下表为我公司生产气缸的主要安装形式，请用户根据选定的气缸系列和安装的需要具体选择安装形式。分类/classification示意图形/sketchmap有关说明/Relevantelucidation基本型/Basictype法兰式Flangetype前法兰式/Rodsideflangetype法兰安装螺钉受拉力用于负载运动方向与活塞杆轴线一致场合，更适用于负载在铅垂方向。Theflangetypeinstallingscrewtobearthepull,whichisusedfortheloadmovingdirectioninaccordancewiththerodstalkline,evenbeapplicabletotheloadintheplumbdirection后法兰式/Headsideflangetype脚架式Foottype轴向脚架式/Paralleltoaxisfoottype脚架可承受大的倾覆力矩。常用于负载方向与活塞杆轴线一致的场合ThefoottypecanbearbigOM.Usuallyusedinthesituationthattheloaddirectionisinaccordancewiththerodstalklinedirection.横向脚架式Verticaltoaxisfoottype悬耳式Clevistype单悬耳式Singleclevistype负载和气缸可绕销轴在一个平面内摆动，注意动作速度过快时摆角越大，活塞杆承受的横向负载越大Theloadandaircylindercanswingroundthepininaplan,attentionthatthefasterofactionspeed,thebiggerofthetiltangleandthehorizontalload.双悬耳式Doubleclevistype铰轴式Trunniontype中间铰轴式Intermediatefixedormovabletrunniontype负载和气缸可绕铰轴在一个平面内摆动，气缸长行程时，建议采用中间铰轴式Theloadandaircylindercanswingroundthepininaplan,ifthestrokeislong,adopttheintermediatefixedormovabletrunniontype.其它位置铰轴式/Otherpositiontrunnion铰轴支座式Trunnionbrackettype7.选择磁性开关：若需位置信号输出，可选择带磁性开关气缸，确定工作电压，电流，选择适当的磁性开关，我公司带磁性开关的种类和有关的技术资料见下表：开关switch缸径bore气缸aircylinderCK3-X2CK3-X1CK3-XCK3-V1CK3-B高CK3-B低CK3-TLZEMΦ32Φ40-Φ100Φ125-F200QGBII-KΦ32Φ40-Φ100Φ125QGBII-KFΦ32Φ40-Φ100Φ125QGBII-ZKΦ32Φ40-Φ100Φ125LGKΦ32Φ40-Φ100Φ125LGKFΦ32Φ40-Φ100QM-KΦ20-Φ40DQGI-KΦ12-Φ25Φ32-Φ100LTAI-KΦ25-Φ100工作电压workvolta...
