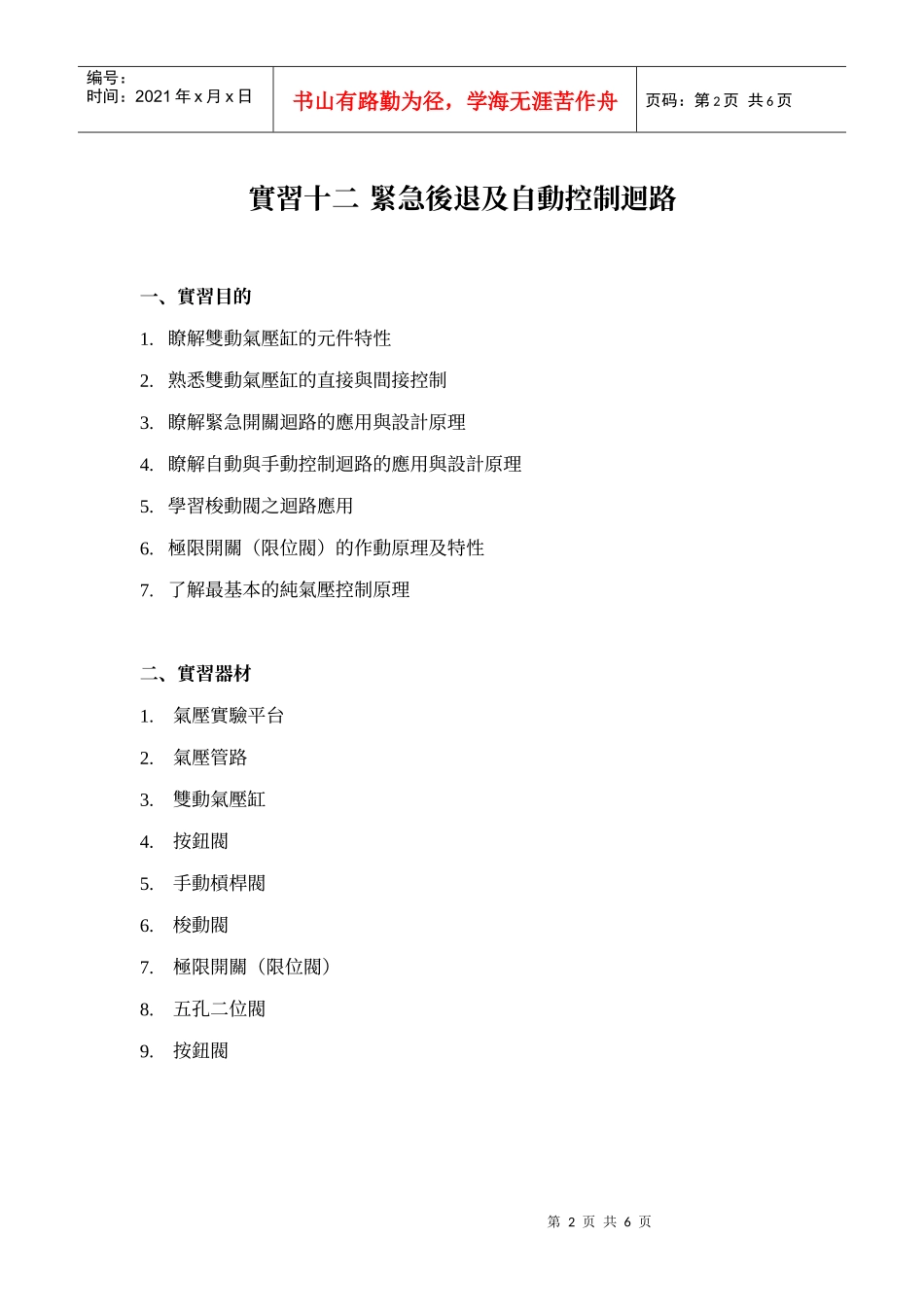

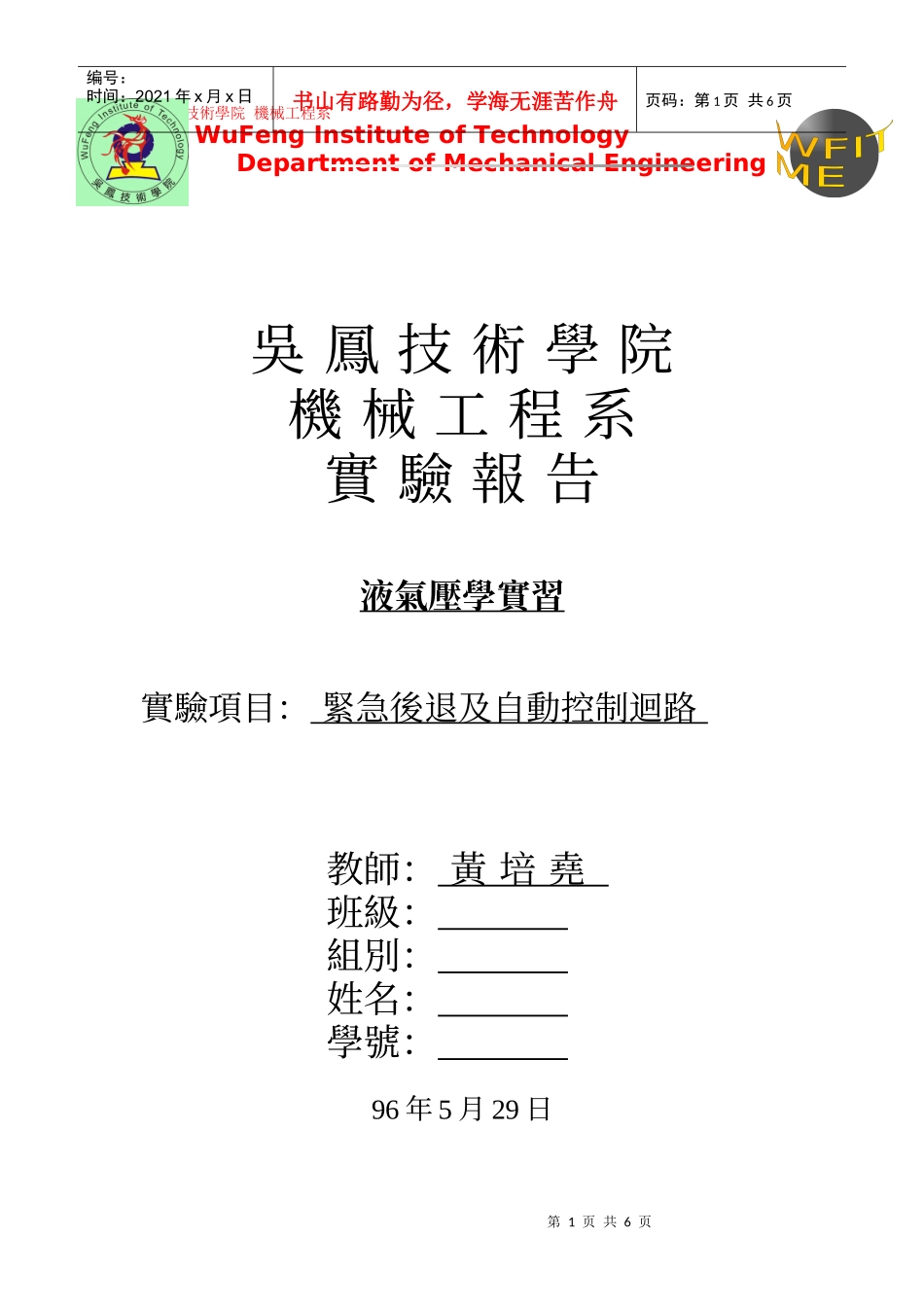

第1页共6页吳鳳技術學院機械工程系WuFengInstituteofTechnologyDepartmentofMechanicalEngineering编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页吳鳳技術學院機械工程系實驗報告液氣壓學實習實驗項目：緊急後退及自動控制迴路教師：黃培堯班級：組別：姓名：學號：96年5月29日第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页實習十二緊急後退及自動控制迴路一、實習目的1.瞭解雙動氣壓缸的元件特性2.熟悉雙動氣壓缸的直接與間接控制3.瞭解緊急開關迴路的應用與設計原理4.瞭解自動與手動控制迴路的應用與設計原理5.學習梭動閥之迴路應用6.極限開關（限位閥）的作動原理及特性7.了解最基本的純氣壓控制原理二、實習器材1.氣壓實驗平台2.氣壓管路3.雙動氣壓缸4.按鈕閥5.手動槓桿閥6.梭動閥7.極限開關（限位閥）8.五孔二位閥9.按鈕閥第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页三、實習迴路緊急後退開關迴路手動與自動控制迴路四、管線裝配緊急後退開關迴路手動與自動控制迴路第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页五、實習步驟緊急後退開關迴路1.如講解內容完成安全確保迴路的管線及閥門配置，並打開氣源記錄三點組合上壓力表的壓力，觀察活塞狀況2.壓按閥1.3，觀察活塞桿運動情形，並記錄之3.壓按閥1.2，觀察活塞桿運動情形，並記錄之4.調慢壓缸的速度，使活塞桿前進到中途未觸及限位閥前，壓按閥1.3，觀察活塞作動情況並記錄之5.壓按閥1.3（不鬆手），再壓按閥1.2，觀察活塞運動狀況，並記錄之手動與自動控制迴路1.如講解內容完成安全確保迴路的管線及閥門配置，並打開氣源記錄三點組合上壓力表的壓力，觀察活塞狀況2.壓按閥1.8，觀察活塞桿運動情形，並記錄之3.壓按閥1.8（不鬆手），觀察活塞桿運動情形，約10秒後放開閥1.8，觀察活塞桿運動情形，並記錄之4.扳動閥1.6，觀察活塞桿運動情形，並記錄之5.壓按閥1.8，觀察活塞桿運動情形，並記錄之6.再次扳動閥1.6，觀察活塞桿運動情形，並記錄之7.關閉氣源，收拾管線第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页五、實習記錄緊急後退開關迴路步驟1.三點組合之壓力活塞狀況步驟2.壓按閥1.3步驟3.壓按閥1.2步驟4.壓按閥1.2，再如前述迅速作動閥1.3（此部分請詳細記錄之）步驟5.壓按閥1.3（不鬆手），再作動閥1.2（此部分請詳細記錄之）手動與自動控制迴路步驟1.三點組合之壓力活塞狀況步驟2.壓按閥1.8步驟3.壓按閥1.8（不鬆手）約10秒後放開閥1.8步驟4.扳動閥1.6（此部分請詳細記錄之）步驟5.壓按閥1.8步驟6.再次扳動閥1.6（此部分請詳細記錄之）六、實習結果與討論七、指定回答問題1.上課中老師所指定回答的問題（看大家上課時會發現什麼怪現象，再來隨機應變的出問題比較有臨場感）八、實習心得感想及建議第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页九、參考文獻
