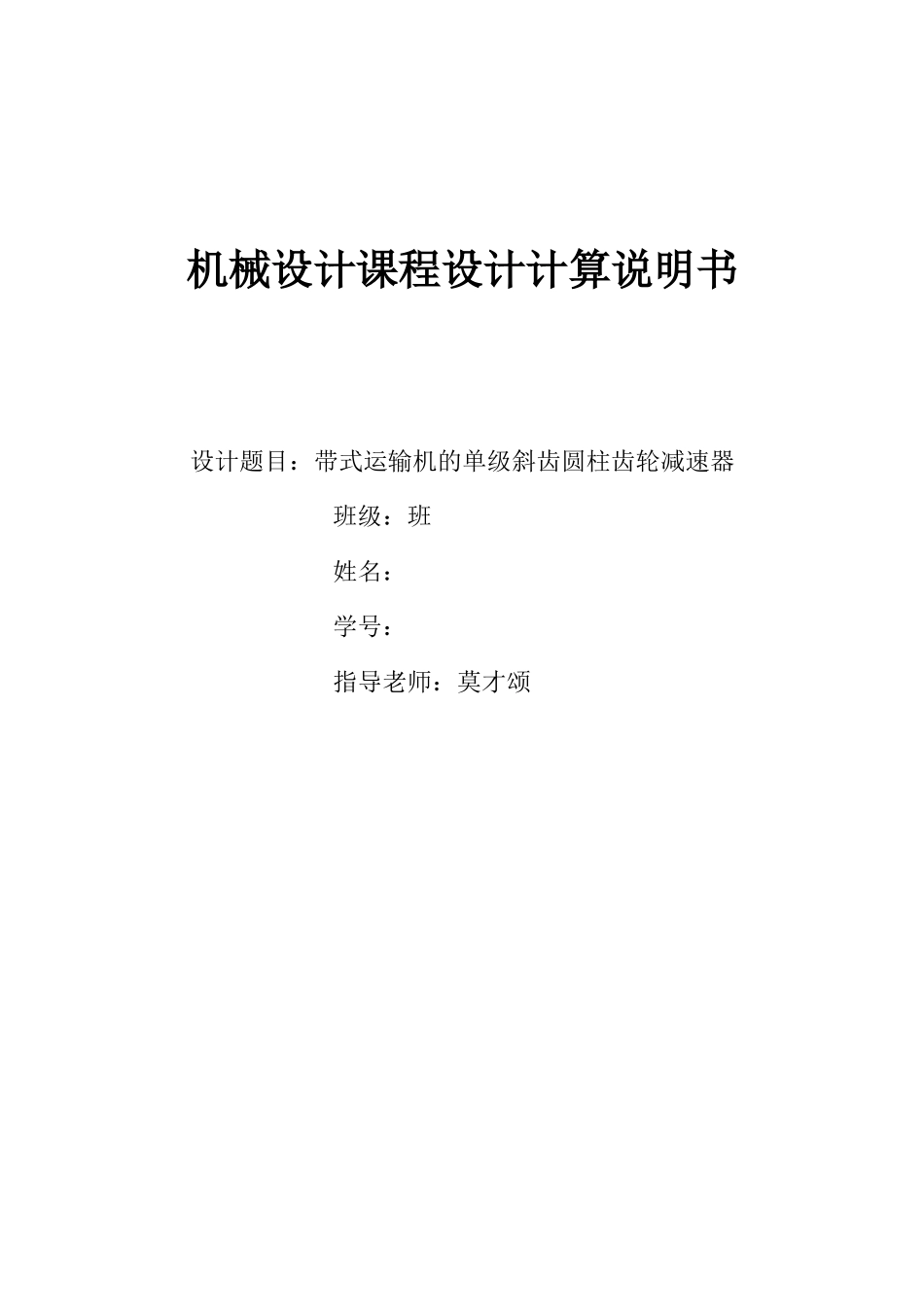

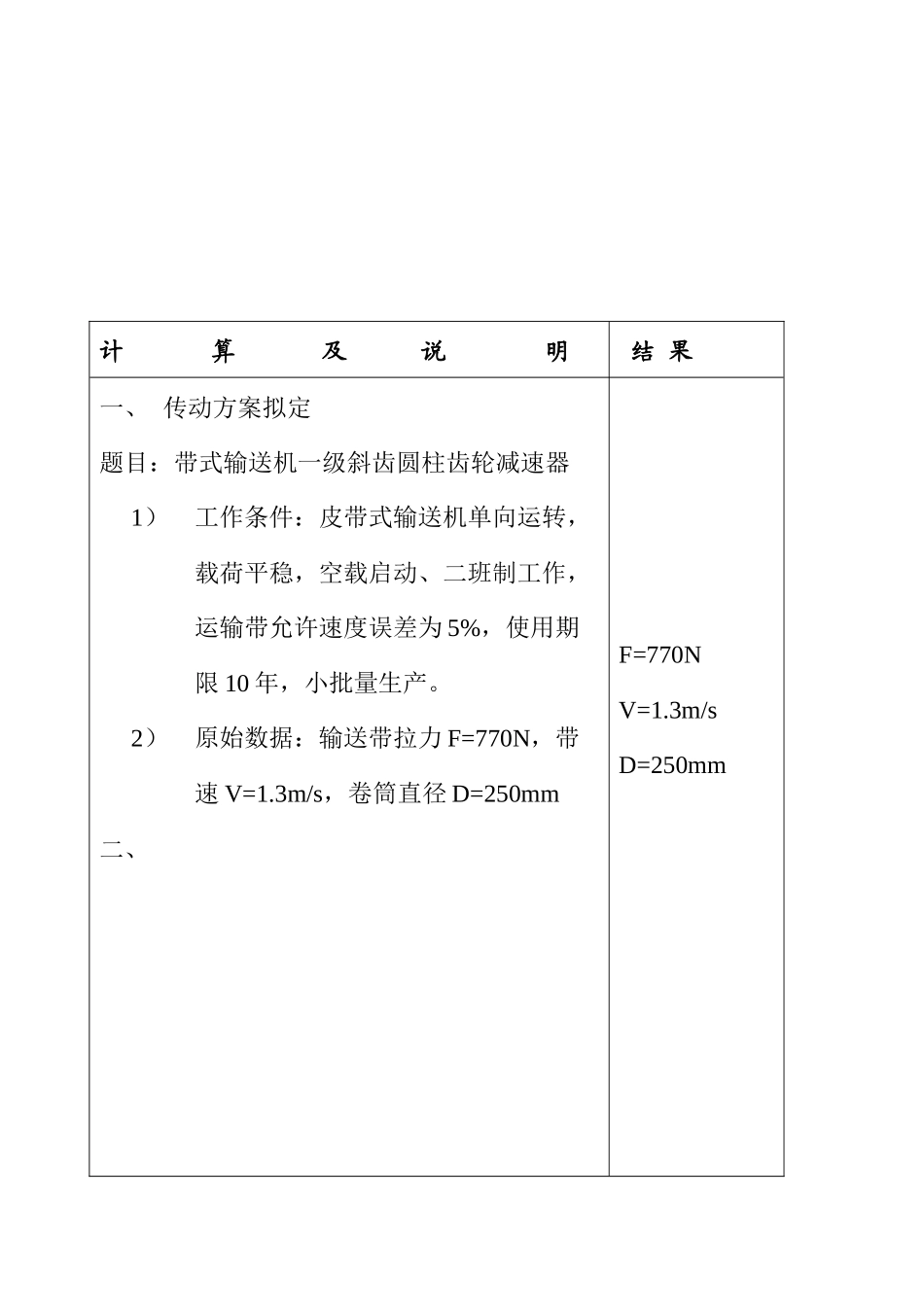

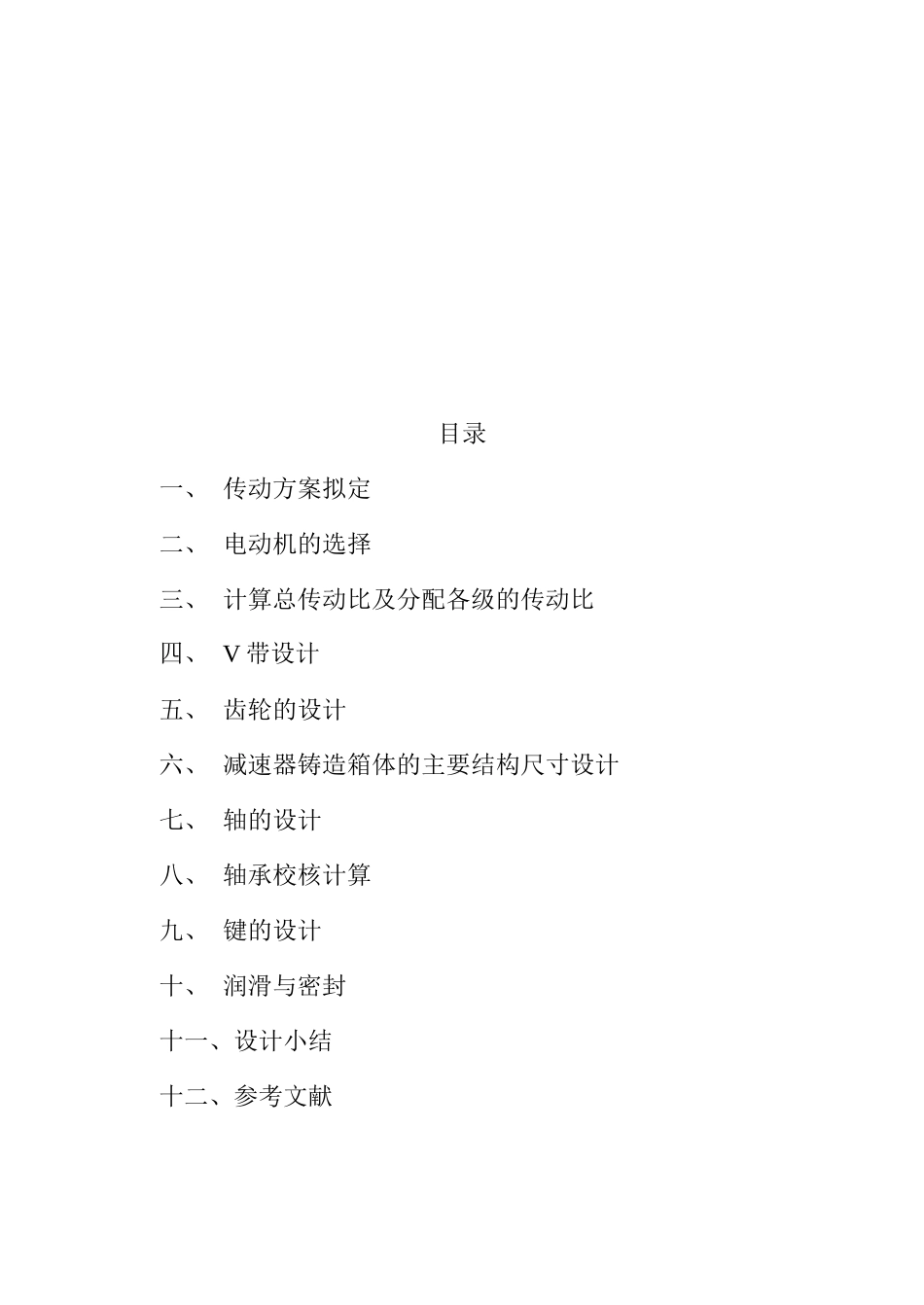

机械设计课程设计计算说明书设计题目：带式运输机的单级斜齿圆柱齿轮减速器班级：班姓名：学号：指导老师：莫才颂目录一、传动方案拟定二、电动机的选择三、计算总传动比及分配各级的传动比四、V带设计五、齿轮的设计六、减速器铸造箱体的主要结构尺寸设计七、轴的设计八、轴承校核计算九、键的设计十、润滑与密封十一、设计小结十二、参考文献计算及说明结果一、传动方案拟定题目：带式输送机一级斜齿圆柱齿轮减速器1）工作条件：皮带式输送机单向运转，载荷平稳，空载启动、二班制工作，运输带允许速度误差为5%，使用期限10年，小批量生产。2）原始数据：输送带拉力F=770N，带速V=1.3m/s，卷筒直径D=250mm二、F=770NV=1.3m/sD=250mm电动机的选择1、电动机类型的选择：Y系列三相异步电动机（工作要求：连续工作机器），卧式封闭结构。2、选择电动机的容量工作机的有效功率Pw为Pw=FV=0.77x1.4=1.078KW从电动机到工作机传送带间的总效率为ηη=η1η22η3η4η5由《机械设计课程设计指导书》可知：Pw=1.078KWη1：V带传动效率0.96η2：滚动轴承效率0.98(球轴承)η3：齿轮传动效率0.97(8级精度一般齿轮传动)η4：联轴器传动效率0.99(齿轮联轴器)η5：卷筒传动效率0.96由电动机到工作机的总效率η=η1η22η3η4η5=0.87因此可知电动机的工作功率为：Pd=PW/η=1.078/0.87kw=1.24KW式中：Pd——工作机实际所需电动机的输出功率，kW；Pw——工作机所需输入功率。kW；η——电动机至工作机之间传动装置的总功率。3、确定电动机转速工作机卷筒轴的转速nW=60x1000xV/πDr/min=106.95r/minη=0.87Pd=1.24KWnW=106.95r/minPed=2.2kW按推荐的传动比合理范围，V带传动在(2～4)之间，一级圆柱齿轮传动在（3～6）之间，所以总传动比的合理范围i‘=6～24，故电动机的转速可选范围为nm=nW·i‘=642～2567r/min，综合考虑电动机和传动装置的尺寸、重量以及带传动和减速器的传动比。因此选定电动机型号为Y100L1-4，额定功率为Ped=2.2kW，满载转速nm=1430r/min。三、计算总传动比及分配各级的传动比1、传动装置的总传动比为i=nm/nw=1430/106.95=13.372、分配各级传动比因i=i带·i减，初取i带=3.2，则齿轮减速器的传动比为i减=i/i带=13.37/3.2=4.183、计算传动装置的运动参数和动力参数nm=1430r/mini=13.37i减=4.18nⅠ=446.88r/minnⅡ=106.9r/minnⅢ=nⅡ=106.9r/minPⅠ=1.19kW（1）各轴转速Ⅰ轴nⅠ=nm/i带=1430/3.2=446.88r/minⅡ轴nⅡ=nⅠ/i减=446.88/4.18=106.9r/min卷筒轴nⅢ=nⅡ=106.9r/min（2）各轴功率Ⅰ轴PⅠPd·η1=1.19kWⅡ轴PⅡPⅠ·η2·η3=1.13kW卷筒轴PⅢPⅡ·η2·η4=1.10kW（3）各轴转矩Ⅰ轴TⅠ=9550PⅠ/nⅠ=25.43N·mⅡ轴TⅡ=9550PⅡ/nⅡ=100.95N·m卷筒轴TⅢ=9550PⅢ/nⅢ=98.27N·m四、V带设计设计参数应该满足带速5m/s≤V≤10m/s、小带轮包角PⅡ=1.13kWPⅢ=1.10kWTⅠ=25.43N·mTⅡ=100.95N·mTⅢ=98.27N·mPc=1.488kWdd1=71mmdd2=228mmα≥120°、一般带根数Z≤4～5等方面的要求。1、求计算功率Pc查得KA=1.2Pc=KaxPd=1.2X1.24=1.488kW选用SPZ型窄V带2、确定带轮基准直径，并验算带速，由设计标准取主动轮基准直径为dd1=71mm从动轮基准直径dd2=ixdd1=3.2×71=227.2mm取dd2=228mm带速V：V=πdd1nm/60×1000=π×71×1420/60×1000=5.28m/s在5~25m/s范围内，带速合适。3、确定带长和中心矩0.7(dd1+dd2)≤a0≤2(dd1+dd2)0.7(71+228)≤a0≤2×(71+228)所以有：209.3≤a0≤598初步确定a0=300mm由L0=2a0+π(dd1+dd2)/2+(dd2-dd1)/4a0得：L0=2×300+π(71+228)/2+(228-71)2/4×300=V=5.28m/sa0=300mmL0=1108.91mmLd=1120mma=305.545mmα1=150.5601108.91mm确定基准长度Ld=1120mm计算实际中心距a≈a0+Ld-L0/2=300+（1120-1108.91）/2=305.545mm4、验算小带轮包角α1=1800-（dd2-dd1）/a×57.30=1800-（228-71）/305.545×57.30=150.560>1200（适用）5、确定带的根数由n0=1420r/mindd1=71mmi=3.2查得P0=1.25kwP△0=0.22kw查得Kα=0.93查得KL=0.93由Z=Pc/[p]=KAP/(P0+P0)KαK△L得：Z=1.2×1.24/(1.25+0.22)×0.93×0.93=1.17取Z=26、计算张紧力F0查得q=0.07kg/m，则：F0=500Pc/（ZV）...
