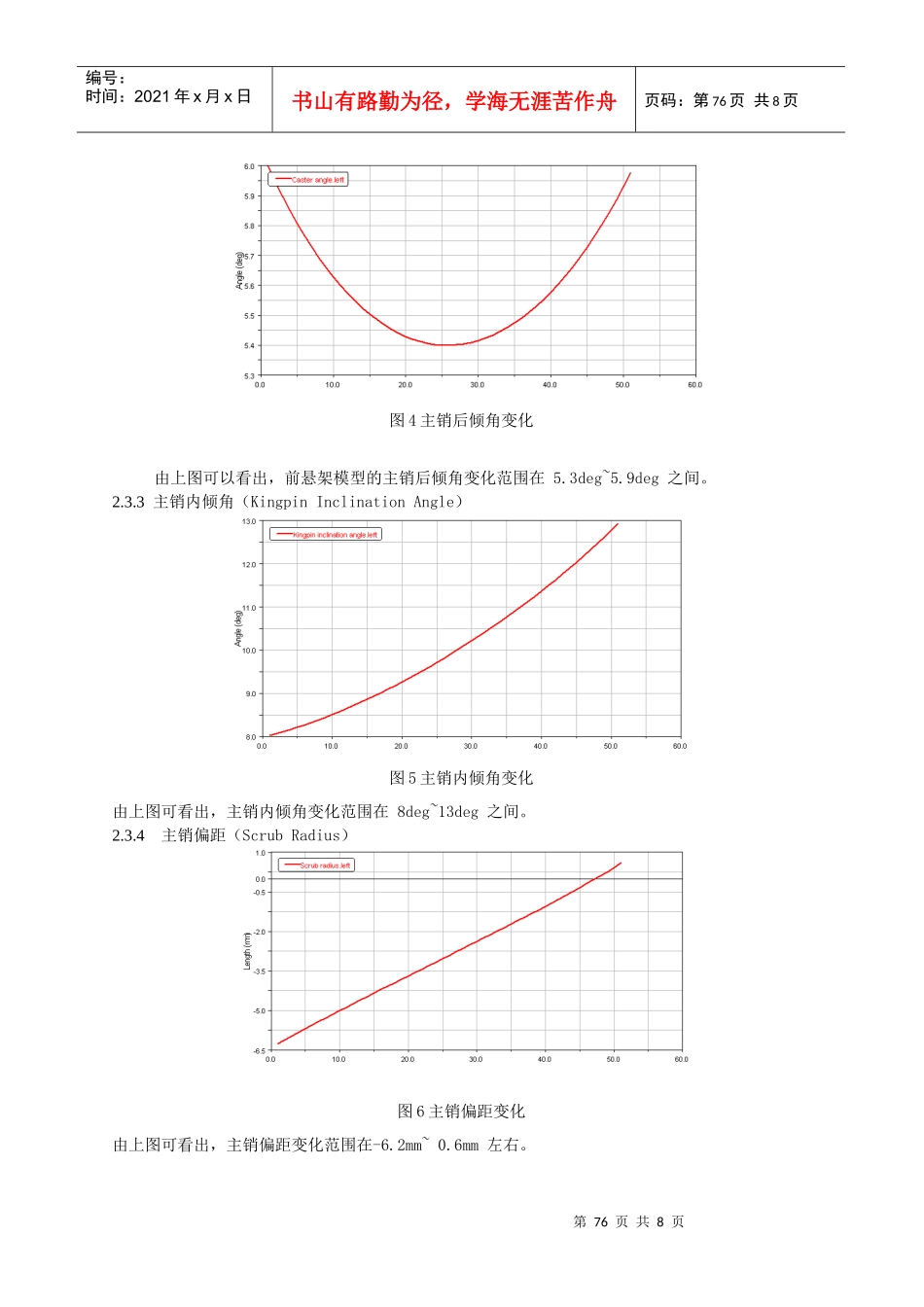

第74页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第74页共8页ADAMS/car在悬架设计中的应用1朱天军2郑红艳3孙振军（河北工程学院机电学院车辆工程系邯郸056021）摘要：在ADAMS/CAR中建立麦弗逊悬架的三维模型，分析悬架参数在汽车行驶中的变化。依据ADAMS/insight，对ADAMS/car建立的模型进行悬架系统的优化求解，得到悬架系统的优化解。关键词：麦弗逊悬架；ADAMS/insight；ADAMS/car悬架是汽车的主要总成之一，其对操纵稳定性和平顺性的影响至关重要。麦弗逊悬架的诸多优点，使得该种悬架广泛应用于轿车、轻型车等的前悬架。设计时导向机构在车轮的上下跳动过程中，应不使主销的定位参数变化过大，车轮与导向机构应运动协调。转向机构组成的系统是空间杆机构，当转向梯形断开点位置选择不当时，会造成横拉杆与悬架导向机构运动不协调，汽车行驶时会出现前轮摆振现象，破坏操纵稳定性,加剧轮胎磨损。传统设计一般采用经验设计、数学推导法以及几何作图等方法，虽然可以满足设计要求，但精度和效率不高。传统的方法已经很难满足日益加速的设计需求，为缩短开发周期、降低开发成本，有必要采用新的设计方法。ADAMS/CAR模块内有悬架运动学动力学分析的专门模板，可以方便地建立各种结构形式的悬架，迅速得出悬架的多达三十多种参数的性能曲线。模型全部采用数字化设计，可方便地对设计参数进行修改和调整以发现其对各种性能参数的影响，优化设计目标，最终为企业提供产品开发的解决方案。1悬架分析参数悬架系统中各关键点的坐标由设计图纸查得，减震器、扭杆弹簧参数由试验得出，前轮定位参数由厂家提供。(坐标系的规定：汽车纵向为X轴，后为正；汽车横向为Y轴，右为正；汽车垂向为Z轴，上为正)2仿真模型的建立和验证2.1通过对某型SUV车进行硬点坐标测量以及悬架弹性件测试，将所得到前悬架的硬点参数及弹性件参数输入MSC.ADAMS/Car中，建立该车前悬架的仿真模型。如图1图1麦弗逊式独立悬架第75页共8页第74页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第75页共8页2.2建成悬架模型后，将悬架模型与测试平台装配，然后对悬架模型进行上下跳动量为-125~100mm的左右轮平行跳动工况仿真。图2平行跳动工况设置图点击apply后，悬架进行平行跳动工况，仿真步长为100步。2.3调用MSC.ADAMS/Solver进行解算后，系统能输出几十种有关悬架性能的参数。前轮定位参数以下是该麦弗逊前悬架车轮定位参数仿真结果：2.3.1车轮外倾角（CamberAngle）图3车轮外倾角变化由上图可以看出，前悬架模型的车轮外倾角变化范围在-3.2deg~0.75deg之间。2.3.2主销后倾角（CasterAngle）第76页共8页第75页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第76页共8页图4主销后倾角变化由上图可以看出，前悬架模型的主销后倾角变化范围在5.3deg~5.9deg之间。2.3.3主销内倾角（KingpinInclinationAngle）图5主销内倾角变化由上图可看出，主销内倾角变化范围在8deg~13deg之间。2.3.4主销偏距（ScrubRadius）图6主销偏距变化由上图可看出，主销偏距变化范围在-6.2mm~0.6mm左右。第77页共8页第76页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第77页共8页2.3.5车轮前束角（ToeAngle）图7车轮前束角变化由上图可看出，车轮前束角变化范围在-1.9deg~7.8deg左右。2.4悬架性能参数的优化在整车运动过程中，由于路面存在一定的不平度，此时轮胎和车身之间的相对位置将发生变化，这也将造成车轮定位参数发生相应的变动。如果车轮定位参数的变动过大的话，将会加剧轮胎和转向机件的磨损并降低整车操纵稳定性和其他相关性能，所以原则上，车轮定位参数的变化量不能太大。利用MSC.ADAMS/Insight模块，用户可以对车轮定位参数中的某项或是多项进行优化，使定位参数达到一个理想值。本论文是通过对悬架的部分硬点坐标进行改变来达到优化定位参数的目的。在Insight模块中，我们对麦弗逊悬架的下摇臂前点（lca_front）、后点（lca_rear），转向拉杆内点（tierod_inner）、外点（tierod_outer），下摇臂球头销（lca_outer）等五个坐标点的15...
