特大桥钻孔桩技术交底cccVIP免费

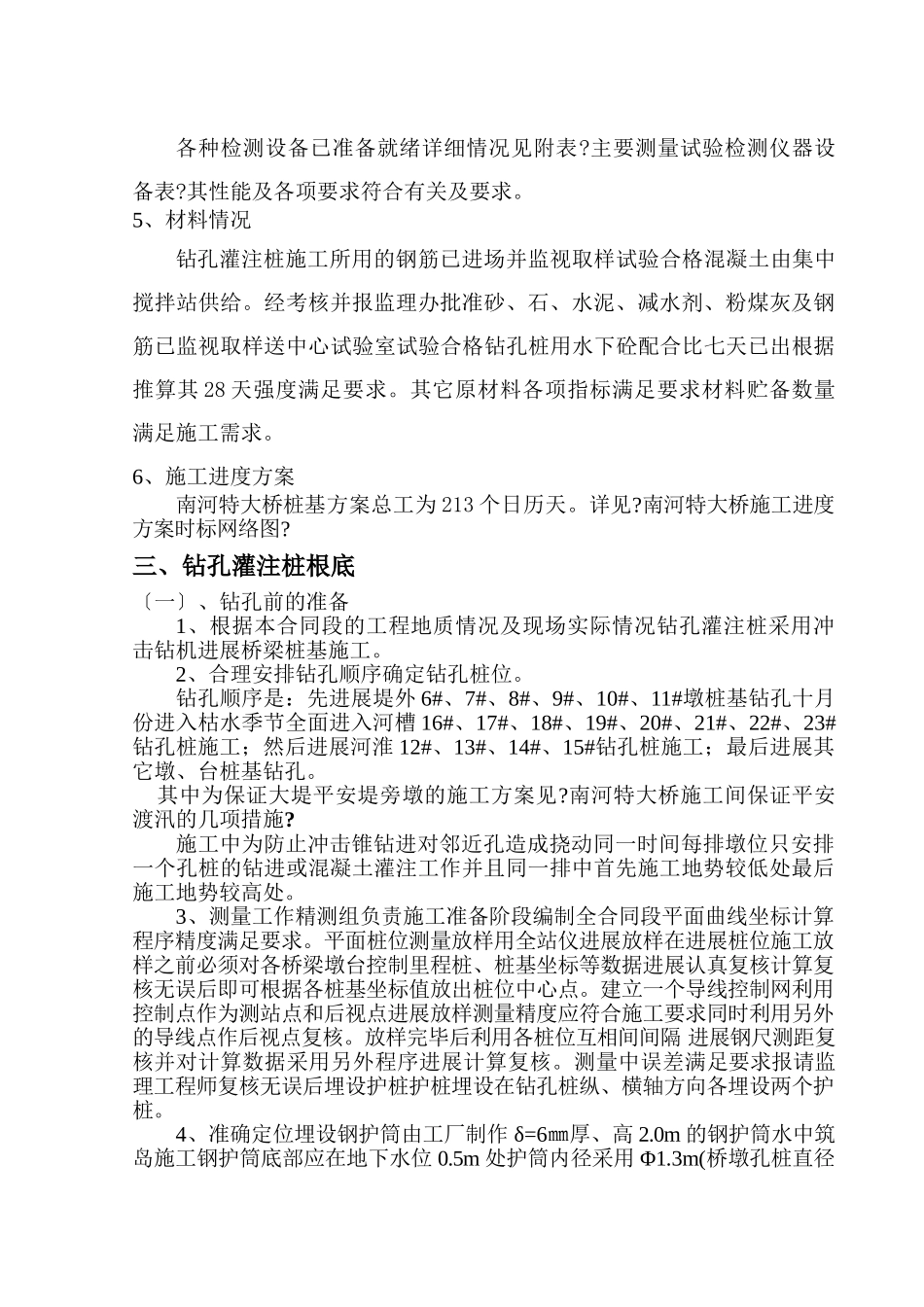

沪汉蓉通道武汉至安康增建第二线老河口东至安康段南河特大桥钻孔桩技术交底复核：日：一、工程概况南河特大桥根底为钻孔桩根底设计桩径为Φ100cm和Φ125cm。1、水文特征南河特大桥所处河段属南河中段南河洪水由暴雨形成属山溪性河流坡陡溪急支流发育、集流迅速。致使洪水暴涨暴落峰型尖瘦。洪水特征完全受暴雨特征所控制。每年3月底进入汛直至10月中旬以后降雨逐渐减少而转入枯水。年洪水4～10月份均可发生尤以7、8两月发生的时机最多约为全年洪水的三分之二。南河水库以发电为主根本不调蓄洪水遇洪水上来多少水水库就放多少水根本保持洪水的天然状态。主河槽为常年流水河段岸线稳定阶地不发育多为村庄及农田。南河属常年流水水量不大季节性变化明显水质良好对圬工无侵蚀。根据设计图水文资料桥址设计洪峰流量Qp=11900m3/s。水流向与线路斜交。2、工程地质工点范围内地层主要为第四系全新统冲洪积粘土、中砂、圆砾土、卵石土；下伏第三系泥岩、砂岩及中元古界云母片岩。3、航道状况南河干流是Ⅶ级水运航道。4、主要工程工程及数量钻孔灌注桩：φ100cm96根,φ125cm56根,详细情况见附表?钻孔桩各部参数汇总表?5、工程重点和难点河中墩施工详细步骤见?南河特大桥开工?二、施工布置情况1、人员情况下部构造桩基施工作业队理人员、技术人员、纯熟工人等均已到位大部分工人具有丰富的钻孔桩施工经历人数满足钻孔桩施工的需要。人员详细情况见附表?施工理、技术人员根本情况表?、附表?劳动力配置表?。2、临时设施布置情况临时设施布置情况详细安排详见?工地平面布置示意图?。桥址处水资源丰富设置水箱储存。均设置500KVA变压器各一座沿施工线路布置铝芯电力线路满足施工、生活需要。装备挪动式125KW发电机1台以保证应急使用。3、机械设备情况各种桩基施工机械均已入场性能和数量满足使用要求详细情况见附表主要进场施工机械表?。4、检测设备情况已设立中心试验室全面进展施工过程中的各种试验。各种检测设备已准备就绪详细情况见附表?主要测量试验检测仪器设备表?其性能及各项要求符合有关及要求。5、材料情况钻孔灌注桩施工所用的钢筋已进场并监视取样试验合格混凝土由集中搅拌站供给。经考核并报监理办批准砂、石、水泥、减水剂、粉煤灰及钢筋已监视取样送中心试验室试验合格钻孔桩用水下砼配合比七天已出根据推算其28天强度满足要求。其它原材料各项指标满足要求材料贮备数量满足施工需求。6、施工进度方案南河特大桥桩基方案总工为213个日历天。详见?南河特大桥施工进度方案时标网络图?三、钻孔灌注桩根底〔一〕、钻孔前的准备1、根据本合同段的工程地质情况及现场实际情况钻孔灌注桩采用冲击钻机进展桥梁桩基施工。2、合理安排钻孔顺序确定钻孔桩位。钻孔顺序是：先进展堤外6#、7#、8#、9#、10#、11#墩桩基钻孔十月份进入枯水季节全面进入河槽16#、17#、18#、19#、20#、21#、22#、23#钻孔桩施工；然后进展河淮12#、13#、14#、15#钻孔桩施工；最后进展其它墩、台桩基钻孔。其中为保证大堤平安堤旁墩的施工方案见?南河特大桥施工间保证平安渡汛的几项措施?施工中为防止冲击锥钻进对邻近孔造成挠动同一时间每排墩位只安排一个孔桩的钻进或混凝土灌注工作并且同一排中首先施工地势较低处最后施工地势较高处。3、测量工作精测组负责施工准备阶段编制全合同段平面曲线坐标计算程序精度满足要求。平面桩位测量放样用全站仪进展放样在进展桩位施工放样之前必须对各桥梁墩台控制里程桩、桩基坐标等数据进展认真复核计算复核无误后即可根据各桩基坐标值放出桩位中心点。建立一个导线控制网利用控制点作为测站点和后视点进展放样测量精度应符合施工要求同时利用另外的导线点作后视点复核。放样完毕后利用各桩位互相间间隔进展钢尺测距复核并对计算数据采用另外程序进展计算复核。测量中误差满足要求报请监理工程师复核无误后埋设护桩护桩埋设在钻孔桩纵、横轴方向各埋设两个护桩。4、准确定位埋设钢护筒由工厂制作δ=6㎜厚、高2.0m的钢护筒水中筑岛施工钢护筒底部应在地下水位0.5m处护筒内径采用Φ1.3m(桥墩孔桩直径Φ1.0m)、Φ1.5m(桥台孔桩直径Φ1.25m)二种。桩位放样完成后开挖基坑、埋设护筒...
