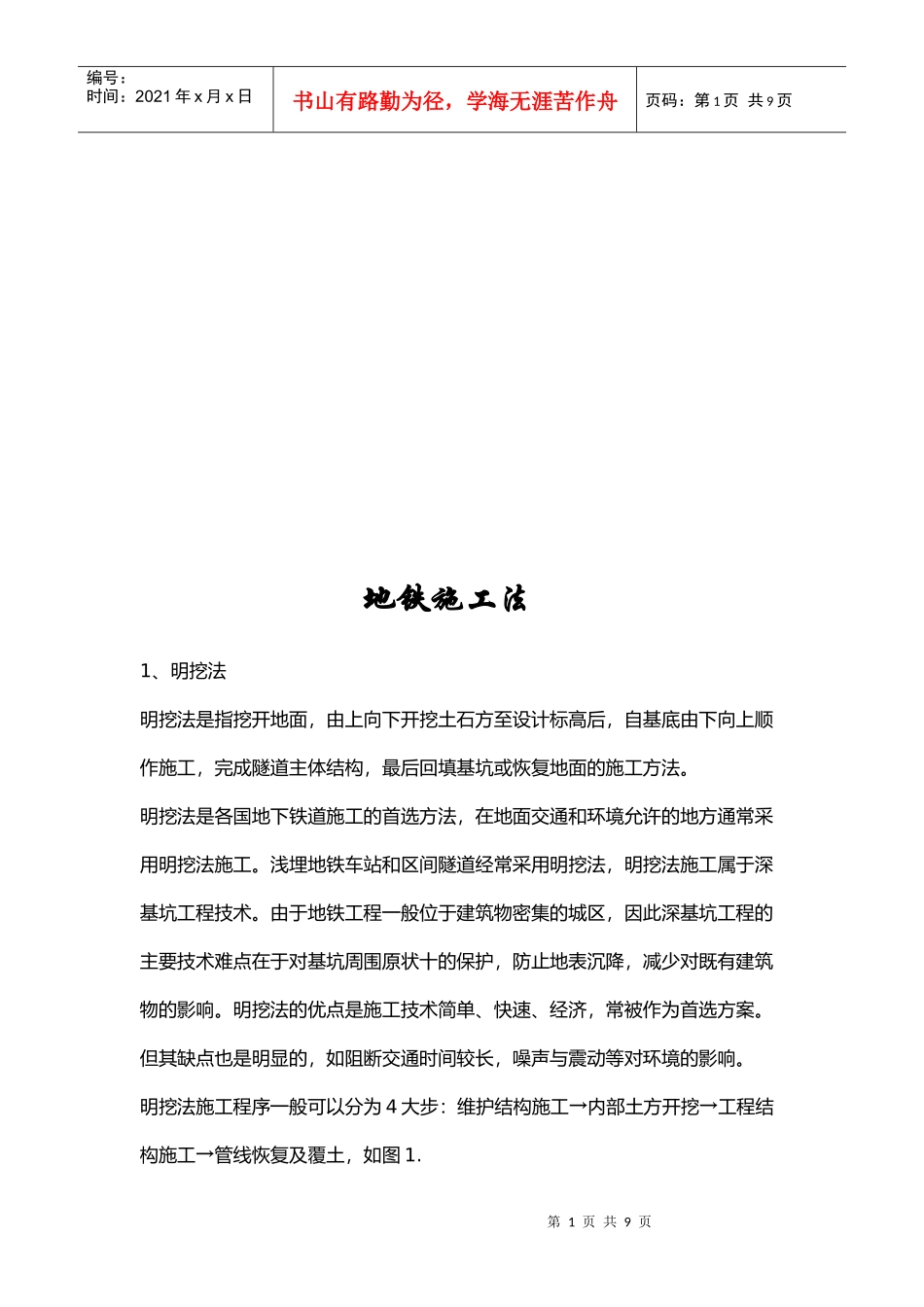

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页地铁施工法1、明挖法明挖法是指挖开地面，由上向下开挖土石方至设计标高后，自基底由下向上顺作施工，完成隧道主体结构，最后回填基坑或恢复地面的施工方法。明挖法是各国地下铁道施工的首选方法，在地面交通和环境允许的地方通常采用明挖法施工。浅埋地铁车站和区间隧道经常采用明挖法，明挖法施工属于深基坑工程技术。由于地铁工程一般位于建筑物密集的城区，因此深基坑工程的主要技术难点在于对基坑周围原状十的保护，防止地表沉降，减少对既有建筑物的影响。明挖法的优点是施工技术简单、快速、经济，常被作为首选方案。但其缺点也是明显的，如阻断交通时间较长，噪声与震动等对环境的影响。明挖法施工程序一般可以分为4大步：维护结构施工→内部土方开挖→工程结构施工→管线恢复及覆土，如图1.第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页上海地铁M8线黄兴路地铁车站位于上海市控江路、靖宇路交叉口东侧的控江路中心线下。该车站为地下2层岛式车站，长166.6m，标准段宽17.2m，南、北端头井宽21.4m.标准段为单柱双跨钢筋混凝土结构，端头井部分为双柱双跨结构，共有2个风井及3个出人口。车站主体采用地下连续墙作为基坑的维护结构，地下连续墙在标准段深26.8m.墙体厚0.6m.车站出人口、风井采用SMW桩作为基坑的维护结构。2、盖挖法盖挖法是由地面向下开挖至一定深度后，将顶部封闭，其余的下部工程在封闭的顶盖下进行施工。主体结构可以顺作，也可以逆作。在城市繁忙地带修建地铁车站时，往往占用道路，影响交通当地铁车站设在主干道上，而交通不能中断，且需要确保一定交通流量要求时，可选用盖挖法。2.1盖挖顺作法盖挖顺作法是在地表作业完成挡土结构后，以定型的预制标准覆萧结构（包括纵、横梁和路面板）置于挡土结构上维持交通，往下反复进行开挖和加设横撑，直至设计标高。依序由下而上，施工主体结构和防水措施，回填土并恢复管线路或埋设新的管线路。最后，视需要拆除挡上结构外露部分并恢复道路。施工顺序如图2.第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页在道路交通不能长期中断的情况下修建车站主体时，可考虑采用盖挖顺作法。工程实例：深圳地铁一期工程华强路站位于深圳市最繁华的深南中路与华强路交叉口西侧，深南中路行车道下。该地区市政道路密集，车流量大，最高车流量达3865辆/h.车站主体为单柱双层双跨结构，车站全长224.3m，标准断面宽18.9m，基坑深约18.9m，西端盾构并处宽22.5m，基坑深约18.7m.南侧绿地内东西端各布置一个风道。主体结构施工工期为2年，其中围护结构及临时路面施工期为7个月。为保证深南中路在地铁站施工期间的正常行车，该路段主体结构施工采用盖挖顺作法施工方案。2.2盖挖逆作法盖挖逆作法是先在地表面向下做基坑的维护结构和中间桩柱，和盖挖顺作法一样，基坑维护结构多采用地下连续墙或帷幕桩，中间支撑多利用主体结构本身的中间立柱以降低工程造价。随后即可开挖表层土体至主体结构顶板地面标高，利用未开挖的土体作为土模浇筑顶板。顶板可以作为一道强有力的横撑，以防止维护结构向基坑内变形，待回填土后将道路复原，恢复交通。以后的工作都第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页是在顶板覆盖下进行，即自上而下逐层开挖并建造主体结构直至底板，如图3.如果开挖面积较大、覆土较浅、周围沿线建筑物过于靠近，为尽量防止因开挖基坑而引起临近建筑物的沉陷，或需及早恢复路面交通，但又缺乏定型覆盖结构，常采用盖挖逆作法施工。工程实例：南京地铁南北线一期工程的区间隧道在地质条件和周围环境允许的情况下，以造价、工期、安全为目标，经过分析、比较，选择了全线区间施工方法。其中，三山街站，位于秦淮河古河道部位，位于粉土、粉细砂、淤泥质粘土土层中。因为是第1个车站，又位于十字路口，因此采用地下连续墙作围护结构。除人口结构采用顺作法外，其余均为盖挖逆作法。2.3盖...
