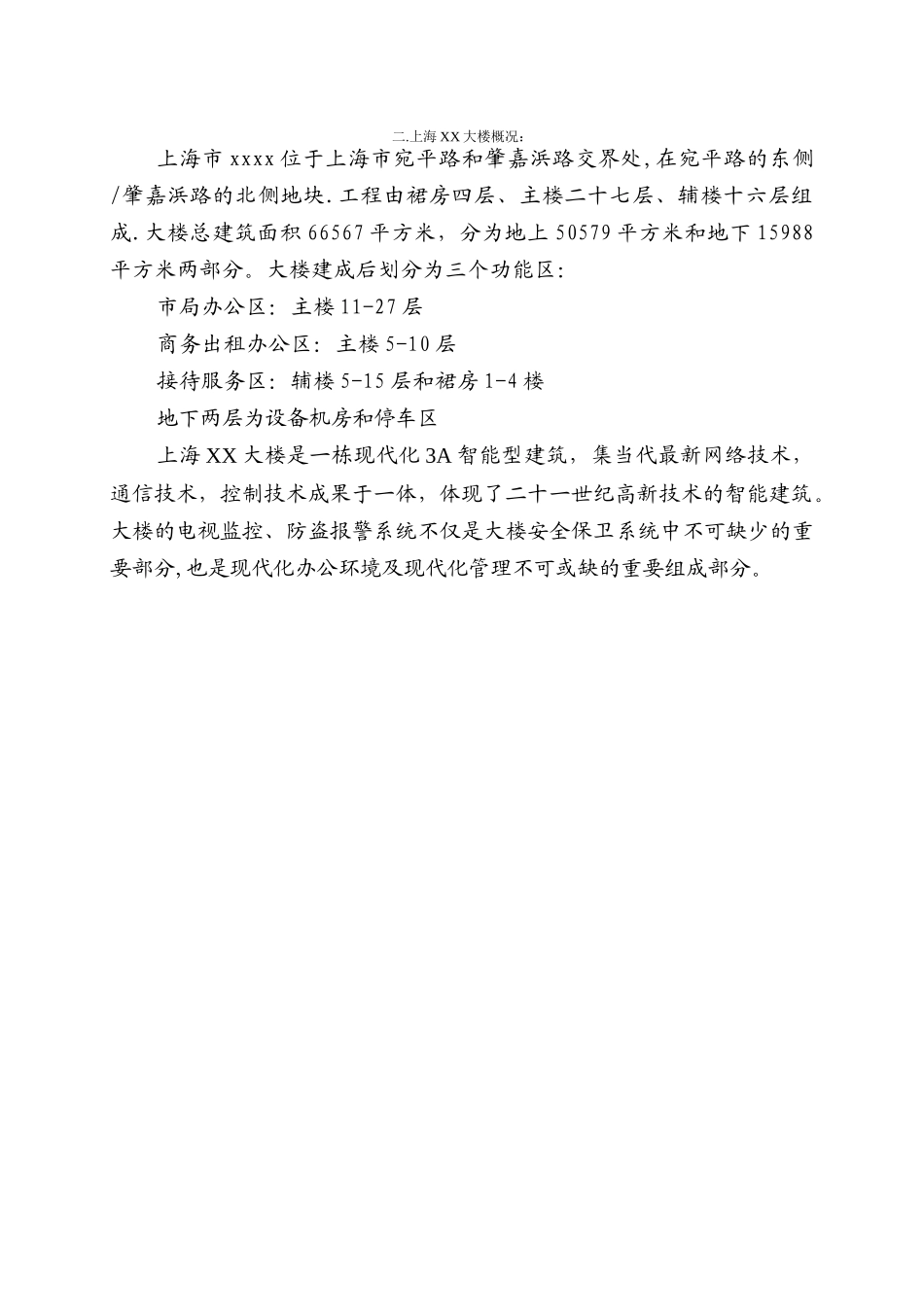

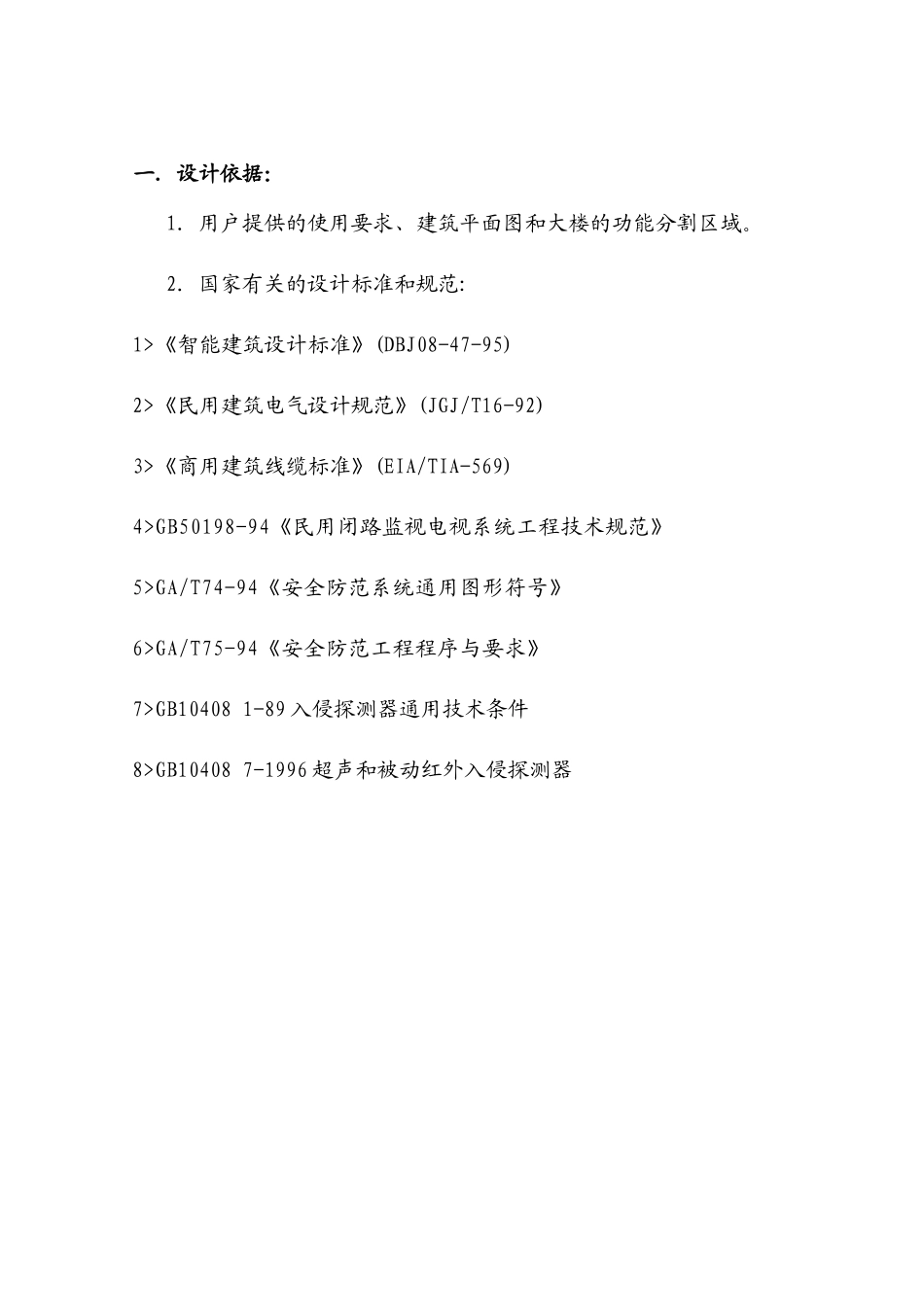

一．设计依据：1．用户提供的使用要求、建筑平面图和大楼的功能分割区域。2．国家有关的设计标准和规范:1>《智能建筑设计标准》(DBJ08-47-95)2>《民用建筑电气设计规范》(JGJ/T16-92)3>《商用建筑线缆标准》(EIA/TIA-569)4>GB50198-94《民用闭路监视电视系统工程技术规范》5>GA/T74-94《安全防范系统通用图形符号》6>GA/T75-94《安全防范工程程序与要求》7>GB104081-89入侵探测器通用技术条件8>GB104087-1996超声和被动红外入侵探测器二.上海XX大楼概况：上海市xxxx位于上海市宛平路和肇嘉浜路交界处,在宛平路的东侧/肇嘉浜路的北侧地块.工程由裙房四层、主楼二十七层、辅楼十六层组成.大楼总建筑面积66567平方米，分为地上50579平方米和地下15988平方米两部分。大楼建成后划分为三个功能区：市局办公区：主楼11-27层商务出租办公区：主楼5-10层接待服务区：辅楼5-15层和裙房1-4楼地下两层为设备机房和停车区上海XX大楼是一栋现代化3A智能型建筑，集当代最新网络技术，通信技术，控制技术成果于一体，体现了二十一世纪高新技术的智能建筑。大楼的电视监控、防盗报警系统不仅是大楼安全保卫系统中不可缺少的重要部分,也是现代化办公环境及现代化管理不可或缺的重要组成部分。三．安保系统防护范围：由于整个大楼分为三个不同的功能区，对于不同的功能区，安保系统的要求也有所不同。1．闭路电视监控系统：在商务出租办公区（主楼的5-10层），由于人员较杂所以在每层楼面的电梯厅(3、4号电梯厅)安装一台固定摄像机，以观察进入该层楼面的人员。(5,6,7,8号电梯为高区电梯)客房区（辅楼的5-15层）,人员流动性强，是重点监视的部位，所以在每层楼面的通道两头各安装一台固定摄像机，可以观察到电梯厅和每个人所进入的房间。在主楼的11-27层的市局办公区，是单位内部使用的办公层，我们只在重要的层面（如档案室、计算机机房等）的通道内安装摄像机，以确保这些重要场所的安全。在2-4楼的公共服务区，人员流动较大，在人流密集的电梯厅、自动楼梯口安装固定摄像机。在功能分割层的消防梯安装摄像机，监视从消防梯上跨越功能区域的人员。（如五楼的三部消防梯，十一楼的A1消防梯和十五楼的消防梯）底层是整幢大楼的人员出入最平凡的地方，在大楼对外的四扇大门处各安装一台摄像机，观察出入大楼的人员。考虑到大门口的摄像机是从里朝外观察，逆光较大，所以采用超动态的逆光补偿的摄像机。在七个电梯厅各安装一台摄像机，观察乘电梯上楼人员的情况。在7部消防楼梯和自动楼梯口各安装一台固定摄像机，观察从楼梯上楼的人员情况。在两个进门大厅各安装一台带云台旋转变焦的摄像机，可以跟踪观察可疑对象。在客房区的总服务台安装一台固定摄像机。在室外建筑物大门外安装1台全天候摄像机，确保大楼夜间的外来非法侵入。在地下3层楼面的车库出入口各安装一台固定摄像机，以观察车辆的进出情况。在3层楼面的电梯厅安装摄像机，可以观察人员进出的情况。在12部电梯桥厢内安装摄像机，可以看到乘电梯进入各层面的人员的情况。金库和金库的出入通道不包括在此方案中。2．防盗报警系统：在一层主要出入口安装五个吸顶式的红外微波双鉴探头，防止在夜间的非法闯入。在客房区域每层楼面设置一个手动报警按钮，在发生紧急情况时可向安保控制中心发出报警信号。共11个。在局机关办公区、出租办公区和二到四楼，每层楼面各设置两个红外微波双鉴探头。防止夜间非法人员的闯入。3．防盗报警与闭路电视监控、灯光的联动。在设防的情况下，一旦有非法闯入该防区，系统即产生报警信号显示于计算机的屏幕中，警号发出报警声。计算机软件可对报警文件登录、统计、打印等管理。闭路电视监控系统将与报警信号相对应的摄像机图像自动切换显示在主监视器上，通过BA系统，将与其相对应的灯光自动打开，使摄像机的图像更清晰。四、安保系统的集成：1．设计思想：根据用户的要求、国家有关部门对安保系统的设计规范和智能大楼的发展需要，我们考虑将XX大楼中的闭路电视监控系统、防盗报警系统和出入口管理系统用天网软件进行集中监视、集中控制，协同工作。通过多媒体软件完成视频切换、云台镜头控制及报警连动等功能。...
