钻孔灌注桩施工技术交底1VIP免费

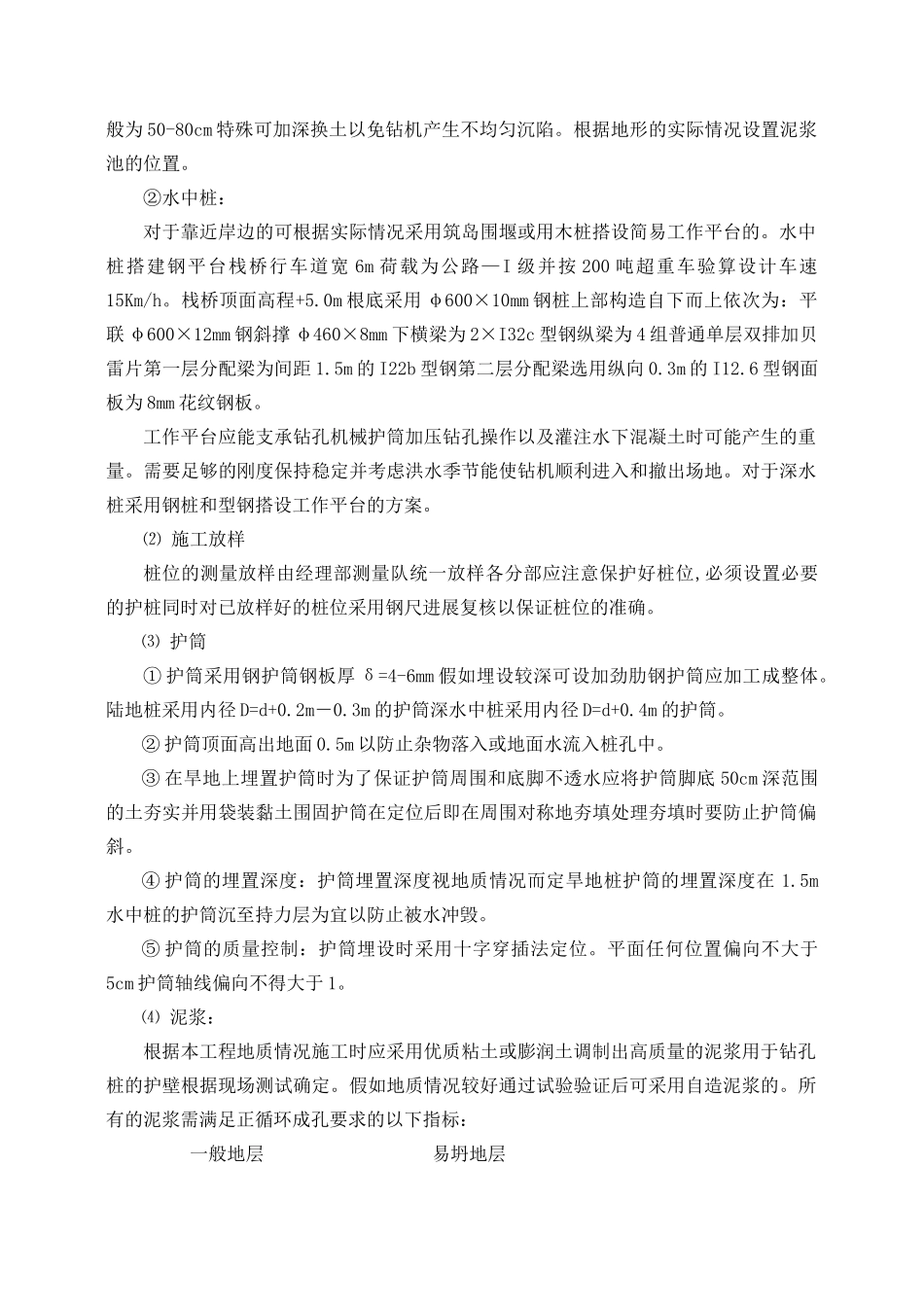

钻孔灌注桩施工技术交底1_第1页
1/12

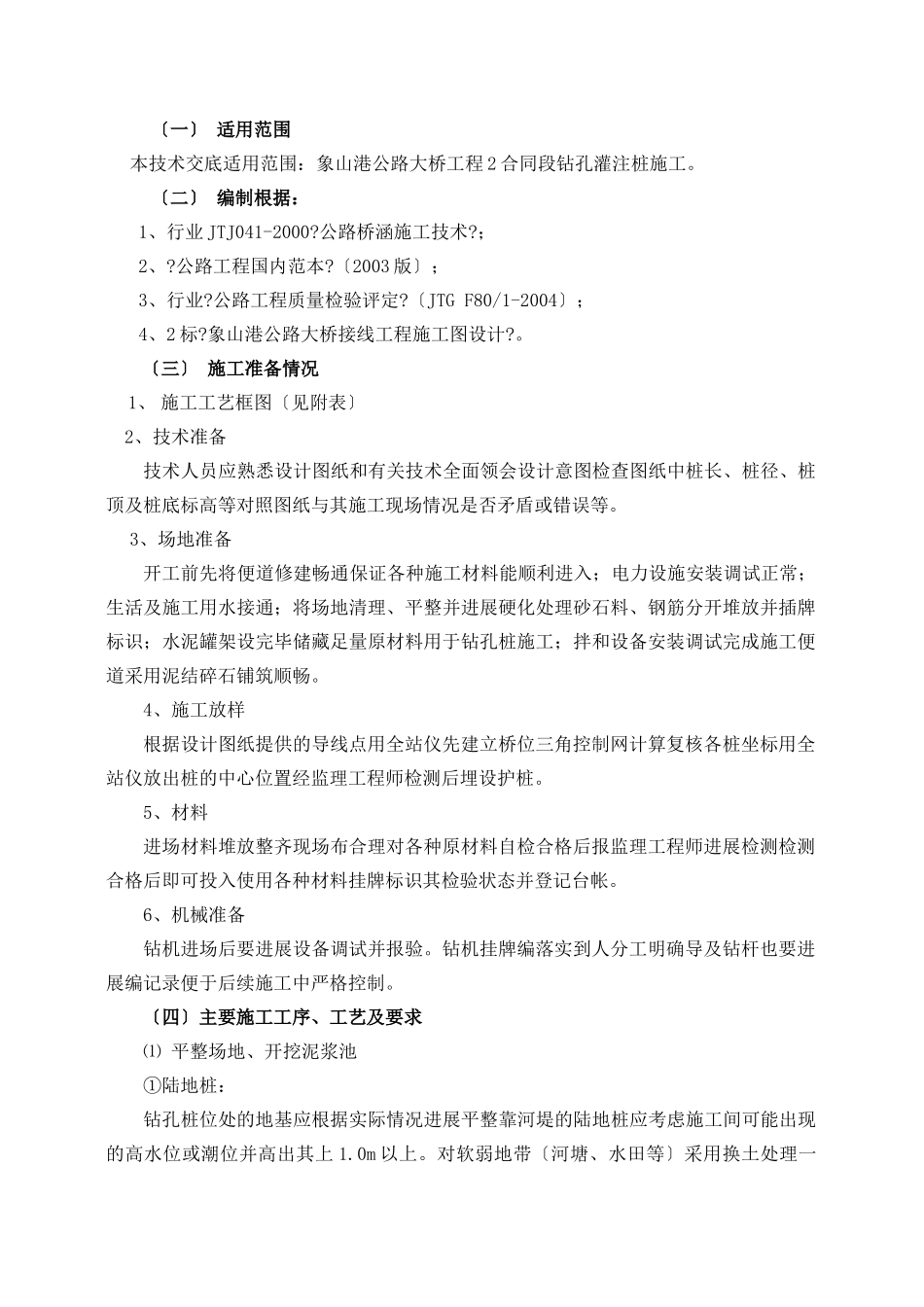

钻孔灌注桩施工技术交底1_第2页
2/12

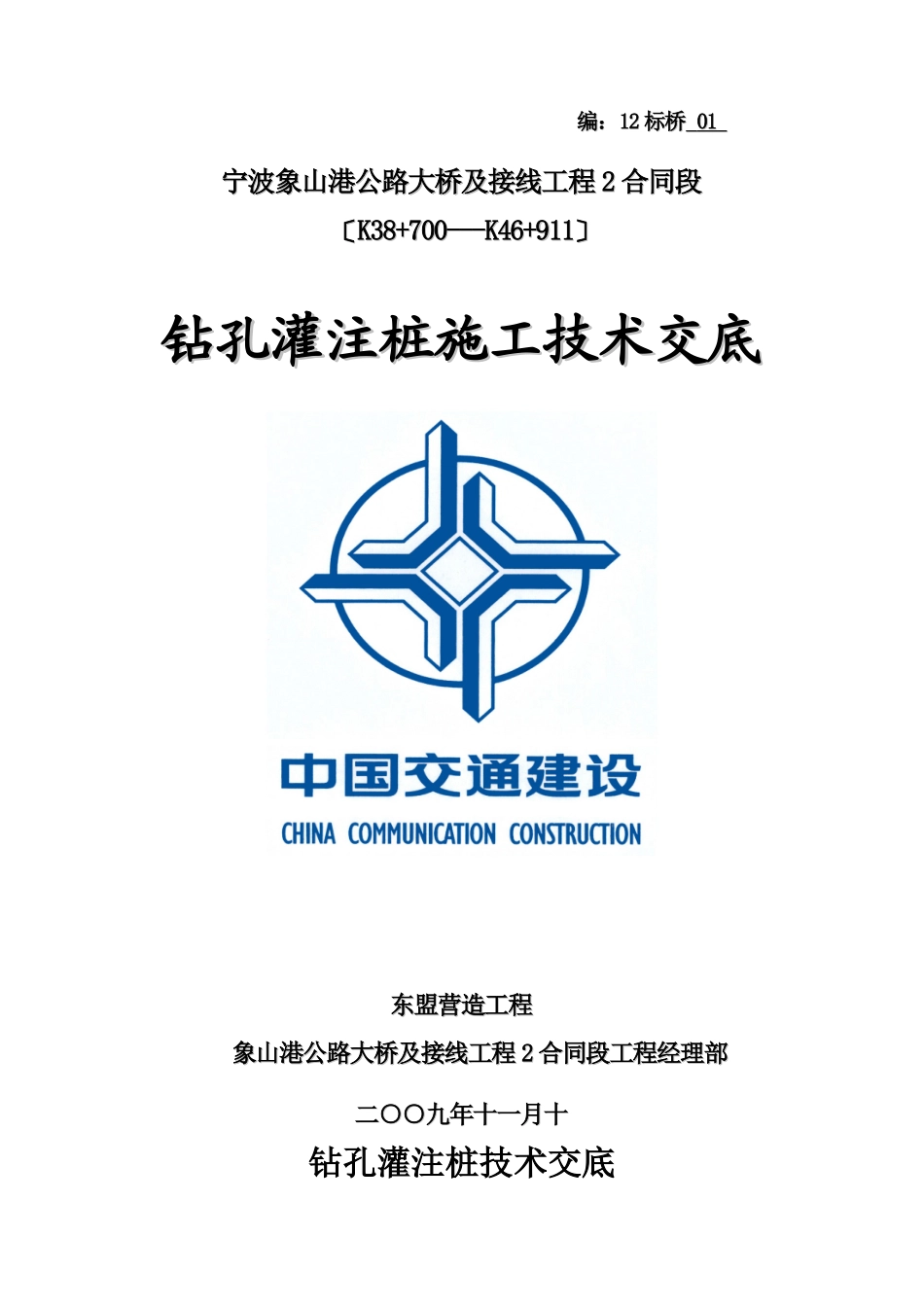

钻孔灌注桩施工技术交底1_第3页
3/12
编:编:1212标桥标桥0101宁波象山港公路大桥及接线工程宁波象山港公路大桥及接线工程22合同段合同段〔〔K38+700---K46+911K38+700---K46+911〕〕钻孔灌注桩施工技术交底钻孔灌注桩施工技术交底东盟营造工程东盟营造工程象山港公路大桥及接线工程象山港公路大桥及接线工程22合同段工程经理部合同段工程经理部二○○九年十一月十二○○九年十一月十钻孔灌注桩技术交底〔一〕适用范围本技术交底适用范围:象山港公路大桥工程2合同段钻孔灌注桩施工。〔二〕编制根据:1、行业JTJ041-2000?公路桥涵施工技术?;2、?公路工程国内范本?〔2003版〕;3、行业?公路工程质量检验评定?〔JTGF80/1-2004〕;4、2标?象山港公路大桥接线工程施工图设计?。〔三〕施工准备情况1、施工工艺框图〔见附表〕2、技术准备技术人员应熟悉设计图纸和有关技术全面领会设计意图检查图纸中桩长、桩径、桩顶及桩底标高等对照图纸与其施工现场情况是否矛盾或错误等。3、场地准备开工前先将便道修建畅通保证各种施工材料能顺利进入;电力设施安装调试正常;生活及施工用水接通;将场地清理、平整并进展硬化处理砂石料、钢筋分开堆放并插牌标识;水泥罐架设完毕储藏足量原材料用于钻孔桩施工;拌和设备安装调试完成施工便道采用泥结碎石铺筑顺畅。4、施工放样根据设计图纸提供的导线点用全站仪先建立桥位三角控制网计算复核各桩坐标用全站仪放出桩的中心位置经监理工程师检测后埋设护桩。5、材料进场材料堆放整齐现场布合理对各种原材料自检合格后报监理工程师进展检测检测合格后即可投入使用各种材料挂牌标识其检验状态并登记台帐。6、机械准备钻机进场后要进展设备调试并报验。钻机挂牌编落实到人分工明确导及钻杆也要进展编记录便于后续施工中严格控制。〔四〕主要施工工序、工艺及要求⑴平整场地、开挖泥浆池①陆地桩:钻孔桩位处的地基应根据实际情况进展平整靠河堤的陆地桩应考虑施工间可能出现的高水位或潮位并高出其上1.0m以上。对软弱地带〔河塘、水田等〕采用换土处理一般为50-80cm特殊可加深换土以免钻机产生不均匀沉陷。根据地形的实际情况设置泥浆池的位置。②水中桩:对于靠近岸边的可根据实际情况采用筑岛围堰或用木桩搭设简易工作平台的。水中桩搭建钢平台栈桥行车道宽6m荷载为公路—I级并按200吨超重车验算设计车速15Km/h。栈桥顶面高程+5.0m根底采用φ600×10mm钢桩上部构造自下而上依次为:平联φ600×12mm钢斜撑φ460×8mm下横梁为2×I32c型钢纵梁为4组普通单层双排加贝雷片第一层分配梁为间距1.5m的I22b型钢第二层分配梁选用纵向0.3m的I12.6型钢面板为8mm花纹钢板。工作平台应能支承钻孔机械护筒加压钻孔操作以及灌注水下混凝土时可能产生的重量。需要足够的刚度保持稳定并考虑洪水季节能使钻机顺利进入和撤出场地。对于深水桩采用钢桩和型钢搭设工作平台的方案。⑵施工放样桩位的测量放样由经理部测量队统一放样各分部应注意保护好桩位,必须设置必要的护桩同时对已放样好的桩位采用钢尺进展复核以保证桩位的准确。⑶护筒①护筒采用钢护筒钢板厚δ=4-6mm假如埋设较深可设加劲肋钢护筒应加工成整体。陆地桩采用内径D=d+0.2m-0.3m的护筒深水中桩采用内径D=d+0.4m的护筒。②护筒顶面高出地面0.5m以防止杂物落入或地面水流入桩孔中。③在旱地上埋置护筒时为了保证护筒周围和底脚不透水应将护筒脚底50cm深范围的土夯实并用袋装黏土围固护筒在定位后即在周围对称地夯填处理夯填时要防止护筒偏斜。④护筒的埋置深度:护筒埋置深度视地质情况而定旱地桩护筒的埋置深度在1.5m水中桩的护筒沉至持力层为宜以防止被水冲毁。⑤护筒的质量控制:护筒埋设时采用十字穿插法定位。平面任何位置偏向不大于5cm护筒轴线偏向不得大于1。⑷泥浆:根据本工程地质情况施工时应采用优质粘土或膨润土调制出高质量的泥浆用于钻孔桩的护壁根据现场测试确定。假如地质情况较好通过试验验证后可采用自造泥浆的。所有的泥浆需满足正循环成孔要求的以下指标:一般地层易坍地层相对度:1.05~1.2;1.2~1.45粘度〔Pa·S〕:16~22;19~28静切〔pa〕:1.0~2.5;3~5含砂率:8-4;8-4胶体率:≥96%;≥96%失水率:≤25mL/30m...
