国家体育场(鸟巢)临电施工组织设计VIP免费

国家体育场(鸟巢)临电施工组织设计_第1页
1/30

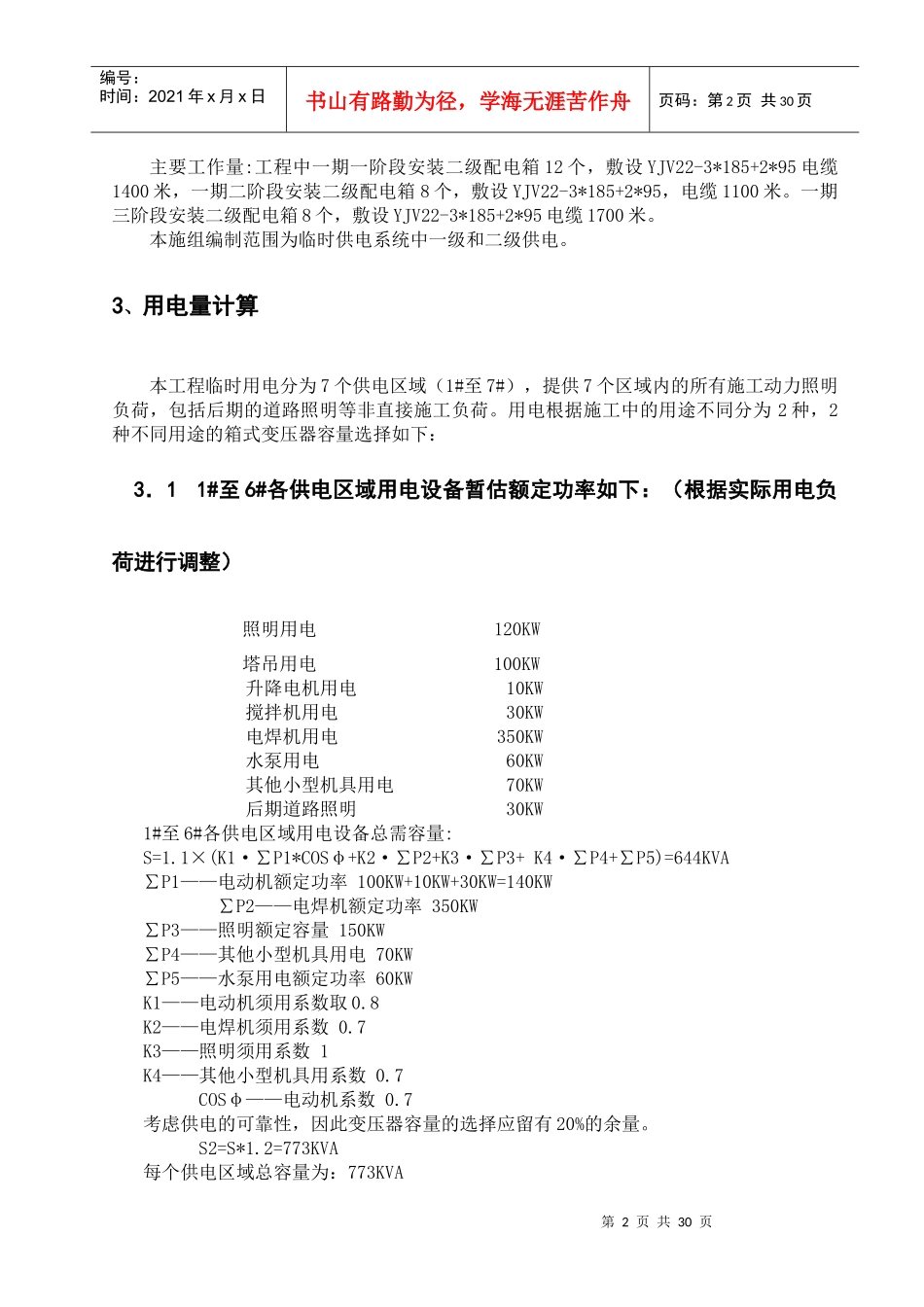

国家体育场(鸟巢)临电施工组织设计_第2页
2/30

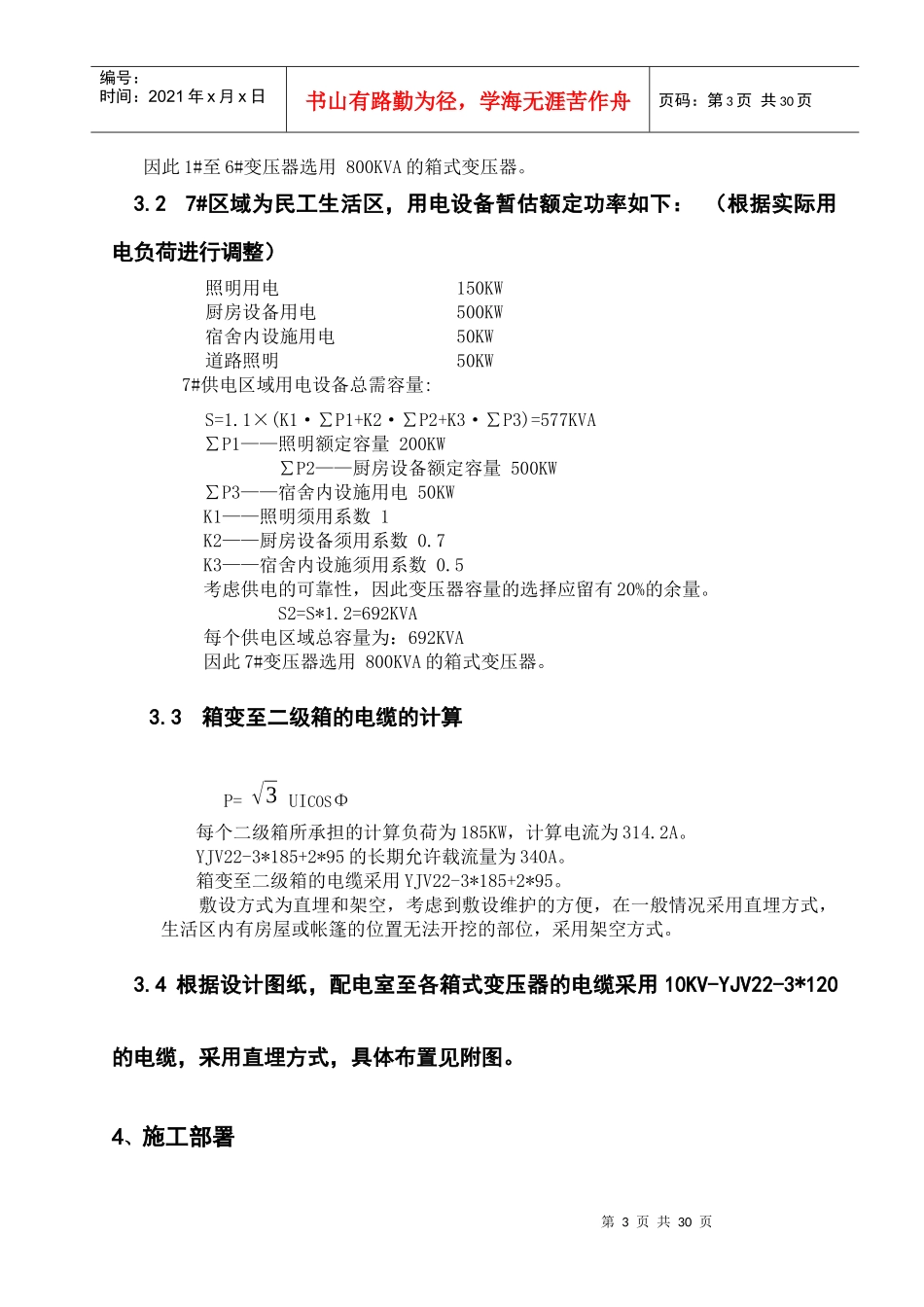

国家体育场(鸟巢)临电施工组织设计_第3页
3/30
第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页1、编制依据1.1投标文件中的临时用电方案1.2供电局设计图纸:奥运场馆(国家体育场)施工用电施工图1.3《施工现场临时用电安全技术规范》JGJ46-881.4《建筑施工安全检查标准》JGJ59-991.5城建施发(1998)143号《施工现场管理工作实施细则》1.6北京城建股份有限公司施工现场临时用电配电箱(柜)使用管理规定1.7《安全生产管理实施细则》BUCI/G·Ⅲ/SG·01-20001.8《建筑施工高处作业安全技术规范》JGJ80-881.9华北地区建筑设计标准化办公室建筑电气通用图集92DQ1-131.10北京市《建筑安装工程资料管理规程》DBJ01-51-20001.11电气专业工程施工及验收规范2、工程概况国家体育场北临中一路,南接南一路,位于四环路以北,中轴路以东奥林匹克公园中心区的南部,主体建筑紧邻城市中轴线,并与国家体育场和国家游泳中心相对中轴线均衡布置。工程为国家体育场工程提供临时用电,供电方式为区域内的放射式供电共设7个供电区域,分别由7台箱式变压器供电。其中1#至6#供电区域为施工区用电,7#供电区域为民工生活区用电。第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页主要工作量:工程中一期一阶段安装二级配电箱12个,敷设YJV22-3*185+2*95电缆1400米,一期二阶段安装二级配电箱8个,敷设YJV22-3*185+2*95,电缆1100米。一期三阶段安装二级配电箱8个,敷设YJV22-3*185+2*95电缆1700米。本施组编制范围为临时供电系统中一级和二级供电。3、用电量计算本工程临时用电分为7个供电区域(1#至7#),提供7个区域内的所有施工动力照明负荷,包括后期的道路照明等非直接施工负荷。用电根据施工中的用途不同分为2种,2种不同用途的箱式变压器容量选择如下:3.11#至6#各供电区域用电设备暂估额定功率如下:(根据实际用电负荷进行调整)照明用电120KW塔吊用电100KW升降电机用电10KW搅拌机用电30KW电焊机用电350KW水泵用电60KW其他小型机具用电70KW后期道路照明30KW1#至6#各供电区域用电设备总需容量:S=1.1×(K1·∑P1*COSφ+K2·∑P2+K3·∑P3+K4·∑P4+∑P5)=644KVA∑P1——电动机额定功率100KW+10KW+30KW=140KW∑P2——电焊机额定功率350KW∑P3——照明额定容量150KW∑P4——其他小型机具用电70KW∑P5——水泵用电额定功率60KWK1——电动机须用系数取0.8K2——电焊机须用系数0.7K3——照明须用系数1K4——其他小型机具用系数0.7COSφ——电动机系数0.7考虑供电的可靠性,因此变压器容量的选择应留有20%的余量。S2=S*1.2=773KVA每个供电区域总容量为:773KVA第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页因此1#至6#变压器选用800KVA的箱式变压器。3.27#区域为民工生活区,用电设备暂估额定功率如下:(根据实际用电负荷进行调整)照明用电150KW厨房设备用电500KW宿舍内设施用电50KW道路照明50KW7#供电区域用电设备总需容量:S=1.1×(K1·∑P1+K2·∑P2+K3·∑P3)=577KVA∑P1——照明额定容量200KW∑P2——厨房设备额定容量500KW∑P3——宿舍内设施用电50KWK1——照明须用系数1K2——厨房设备须用系数0.7K3——宿舍内设施须用系数0.5考虑供电的可靠性,因此变压器容量的选择应留有20%的余量。S2=S*1.2=692KVA每个供电区域总容量为:692KVA因此7#变压器选用800KVA的箱式变压器。3.3箱变至二级箱的电缆的计算P=√3UICOSΦ每个二级箱所承担的计算负荷为185KW,计算电流为314.2A。YJV22-3*185+2*95的长期允许载流量为340A。箱变至二级箱的电缆采用YJV22-3*185+2*95。敷设方式为直埋和架空,考虑到敷设维护的方便,在一般情况采用直埋方式,生活区内有房屋或帐篷的位置无法开挖的部位,采用架空方式。3.4根据设计图纸,配电室至各箱式变压器的电缆采用10KV-YJV22-3*120的电缆,采用直埋方式,具体布置见附图。4、施工部署第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页由于国家体育场工程建筑面积较大,钢结构施工中用电负荷重,所以本工程的施工分...
