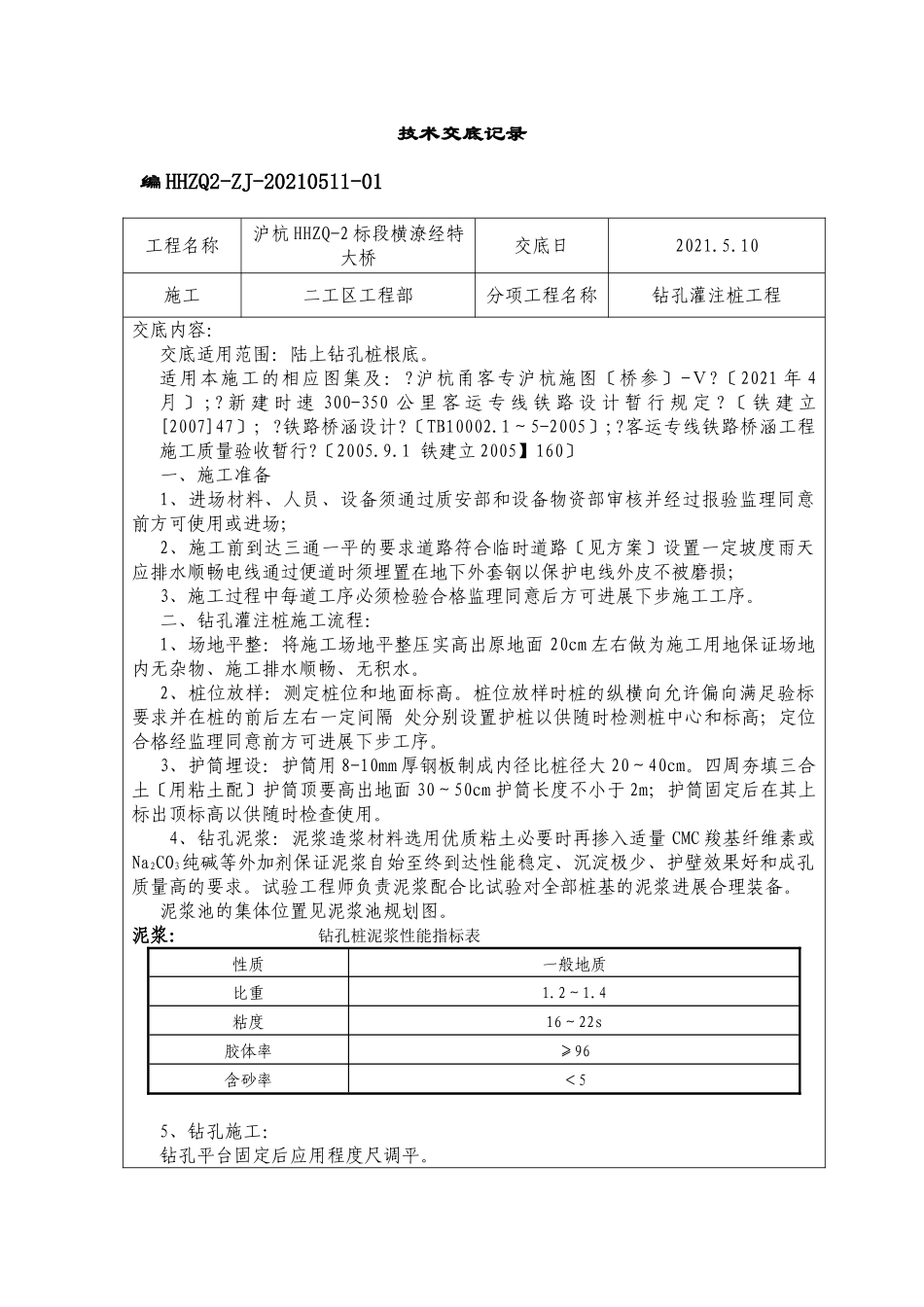

技术交底记录编HHZQ2-ZJ-20210511-01工程名称沪杭HHZQ-2标段横潦经特大桥交底日2021.5.10施工二工区工程部分项工程名称钻孔灌注桩工程交底内容：交底适用范围：陆上钻孔桩根底。适用本施工的相应图集及：?沪杭甬客专沪杭施图〔桥参〕-Ⅴ?〔2021年4月〕;?新建时速300-350公里客运专线铁路设计暂行规定?〔铁建立[2007]47〕；?铁路桥涵设计?〔TB10002.1～5-2005〕;?客运专线铁路桥涵工程施工质量验收暂行?〔2005.9.1铁建立2005】160〕一、施工准备1、进场材料、人员、设备须通过质安部和设备物资部审核并经过报验监理同意前方可使用或进场；2、施工前到达三通一平的要求道路符合临时道路〔见方案〕设置一定坡度雨天应排水顺畅电线通过便道时须埋置在地下外套钢以保护电线外皮不被磨损；3、施工过程中每道工序必须检验合格监理同意后方可进展下步施工工序。二、钻孔灌注桩施工流程：1、场地平整：将施工场地平整压实高出原地面20cm左右做为施工用地保证场地内无杂物、施工排水顺畅、无积水。2、桩位放样：测定桩位和地面标高。桩位放样时桩的纵横向允许偏向满足验标要求并在桩的前后左右一定间隔处分别设置护桩以供随时检测桩中心和标高；定位合格经监理同意前方可进展下步工序。3、护筒埋设：护筒用8-10mm厚钢板制成内径比桩径大20～40cm。四周夯填三合土〔用粘土配〕护筒顶要高出地面30～50cm护筒长度不小于2m；护筒固定后在其上标出顶标高以供随时检查使用。4、钻孔泥浆：泥浆造浆材料选用优质粘土必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂保证泥浆自始至终到达性能稳定、沉淀极少、护壁效果好和成孔质量高的要求。试验工程师负责泥浆配合比试验对全部桩基的泥浆进展合理装备。泥浆池的集体位置见泥浆池规划图。泥浆：钻孔桩泥浆性能指标表性质一般地质比重1.2～1.4粘度16～22s胶体率≥96含砂率＜55、钻孔施工：钻孔平台固定后应用程度尺调平。①正循环旋转钻钻孔A．先启动泥浆泵和转盘使之空转一段时间待泥浆输入钻孔中一定数量后方可开场钻进。开场钻进时应低档慢速钻进使护筒下口处有巩固的泥皮护壁。钻至护筒下口1m后才可按正常速度钻进。如护筒外侧土质松软发现漏浆时可提起钻头向孔中填入粘土再下钻头钻孔使胶泥挤入孔壁堵住漏浆空隙稳住泥浆后再继续钻进。接长钻杆时先卸去方形套提升方钻杆到达钻头与钻杆相连处露出转盘为止。用钻杆夹持器卡住钻头并支承于转盘卸去方钻杆然后吊起一节圆钻杆连接于钻头卸去夹持器把圆钻杆连同钻头放入钻孔。当圆钻杆上端接近转盘时照上述夹持器支持圆钻杆松吊绳将方钻杆吊来与圆钻杆联结撤去夹持器把方钻杆降入转盘内并安好方形套继续钻进。以后需要再接长钻杆时照以上步骤在方钻杆同圆钻杆之间加接圆钻杆即可一直钻孔到需要深度为止卸钻杆如上述逆做法。接、卸钻杆的动作要迅速、平安争取尽快完成以免停钻时间过长。钻孔作业应连续进展因故停钻时必须将钻头提离孔底5m以上以防止坍孔埋钻。B．在钻进过程中应注意地层变化对不同的土层采用不同的钻进。在粘质土中钻进由于泥浆粘性大钻头所受阻力也大易糊钻。宜选用尖底钻锥中等转速、大泵量、稀泥浆钻进。在砂类土或软土层钻进时易坍孔宜选用平底钻头控制进尺低挡慢速、大泵量、稠泥浆钻进。在卵石、砾石类土层中钻进时因土层软硬不均会引起钻头跳动钻杆摆动加大和钻头偏斜等现象易使钻机因超负荷而损坏。宜采用低档慢速、优质泥浆、大泵量的钻进。C．钻孔时必须采取减压钻进即使孔底承受的钻压不超出钻锥重力和压重块重力之和扣除浮力后的80这样可使钻杆维持竖直状态使钻头竖直平稳旋转防止或减少斜孔、弯孔和扩孔现象。D．开钻前应调制足够数量的泥浆钻进过程中如泥浆有损耗、漏失应予补充。每钻进1m或地层变化处应在泥浆槽中捞取钻渣样品查明土类并记录以便与设计资料核对。遇地质情况与设计发生差异及请设计及监理研究处理措施后继续施工。E．钻进过程中应经常测量孔深并对照地质柱状图随时调整钻进技术参数。到达设计孔深后及时清孔提钻清孔时以所换新颖泥浆到达孔内泥浆含砂量逐渐减少至稳定不沉淀为度。②反循环旋转钻钻孔A．开场钻孔时为防止堵塞钻头的吸渣口应将钻头进步...
