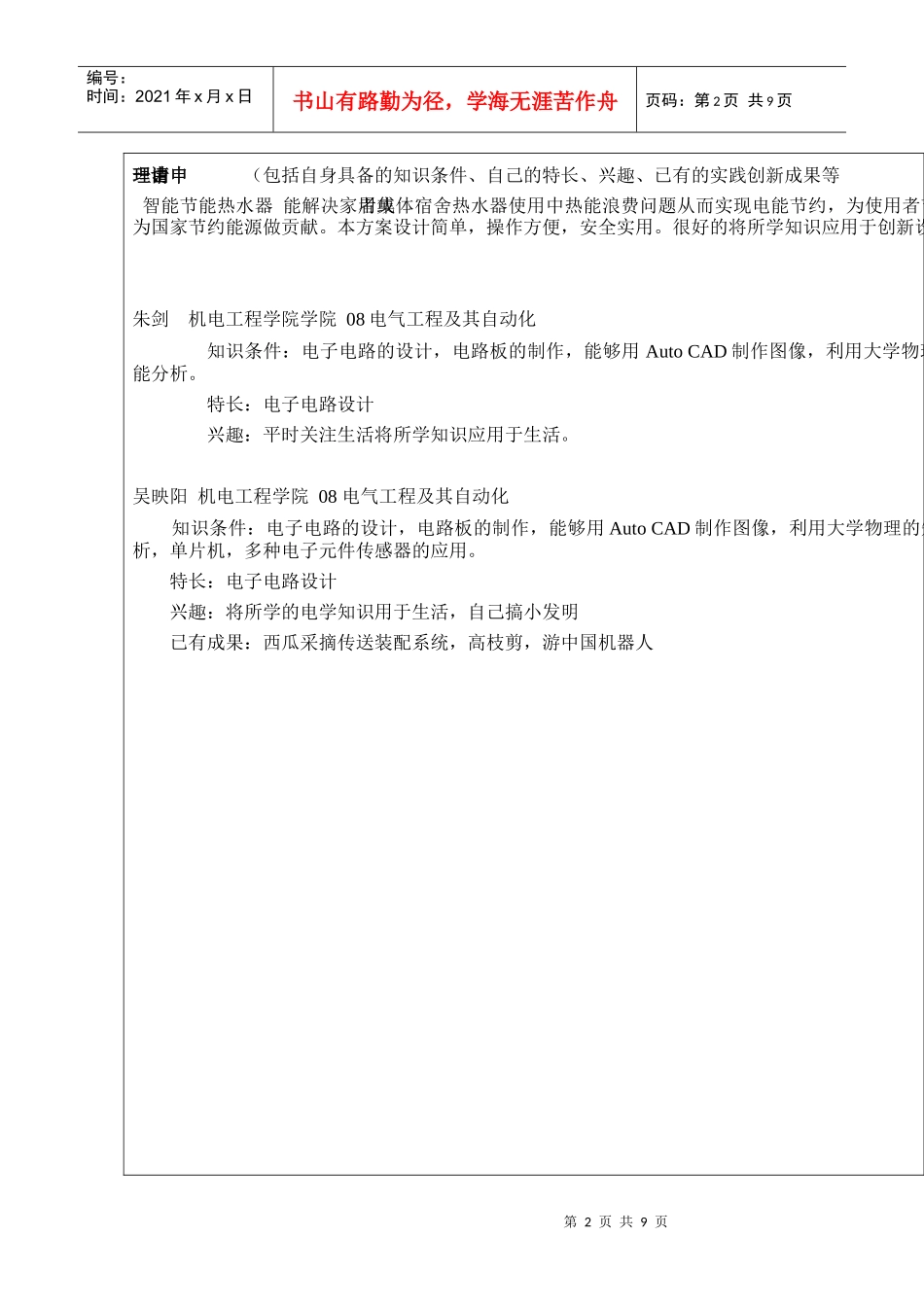

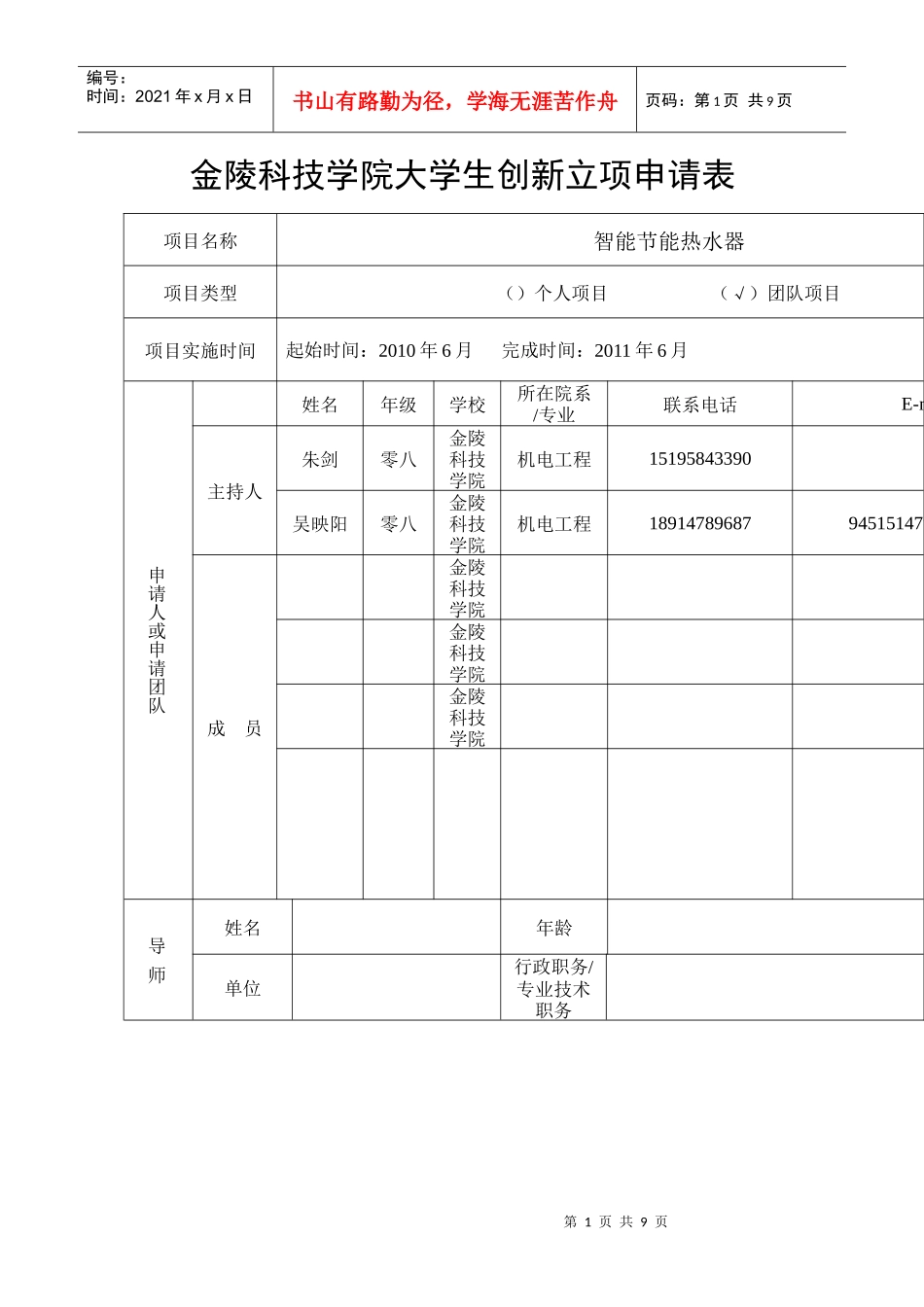

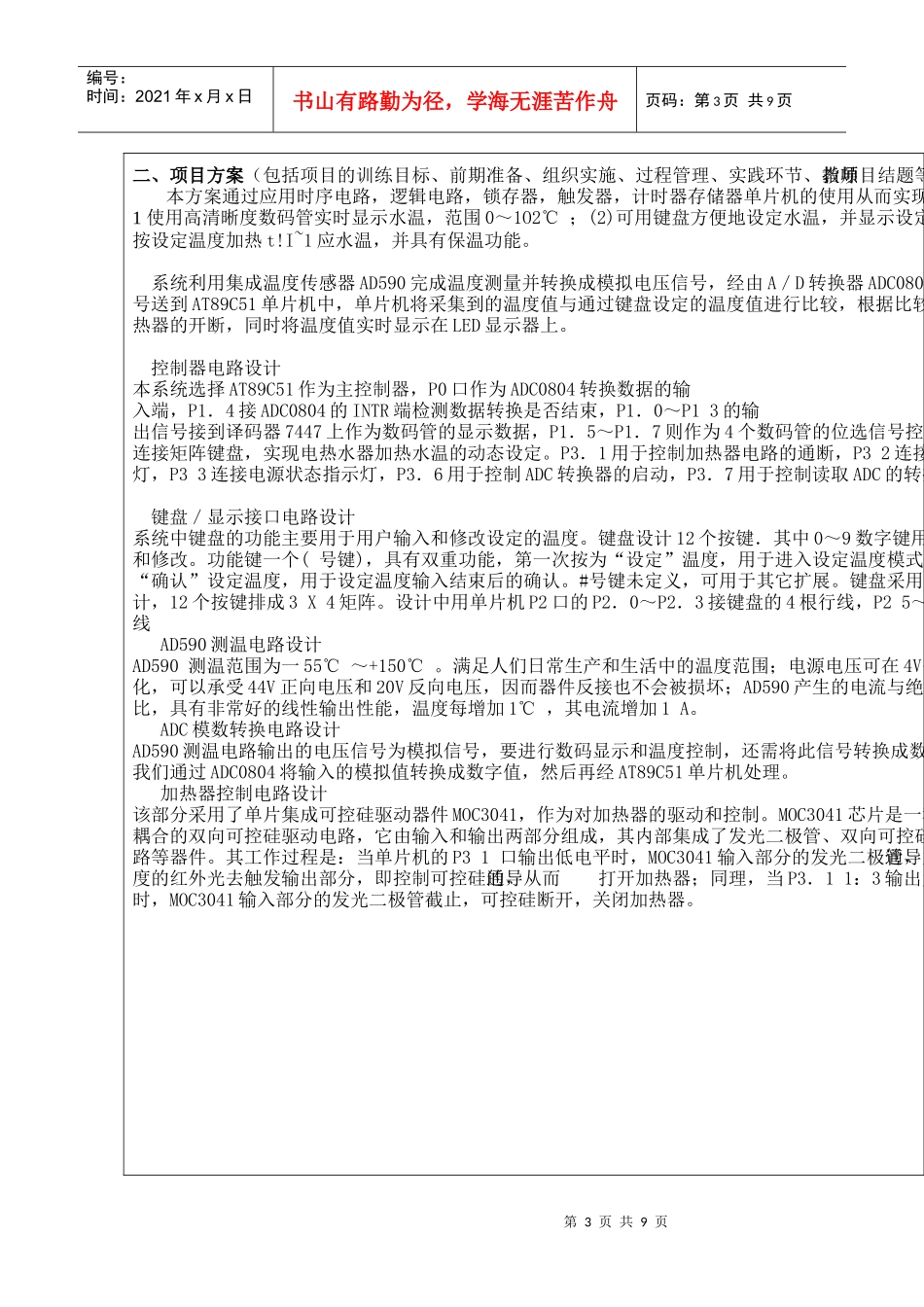

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页金陵科技学院大学生创新立项申请表项目名称智能节能热水器项目类型（）个人项目（√）团队项目项目实施时间起始时间：2010年6月完成时间：2011年6月申请人或申请团队姓名年级学校所在院系/专业联系电话E-mail主持人朱剑零八金陵科技学院机电工程15195843390吴映阳零八金陵科技学院机电工程18914789687945151479@qq.com成员金陵科技学院金陵科技学院金陵科技学院导师姓名年龄单位行政职务/专业技术职务第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页一、申请理由（包括自身具备的知识条件、自己的特长、兴趣、已有的实践创新成果等智能节能热水器能解决家用或者集体宿舍热水器使用中热能浪费问题从而实现电能节约，为使用者节约开支，为国家节约能源做贡献。本方案设计简单，操作方便，安全实用。很好的将所学知识应用于创新设计。朱剑机电工程学院学院08电气工程及其自动化知识条件：电子电路的设计，电路板的制作，能够用AutoCAD制作图像，利用大学物理的知识进行热能分析。特长：电子电路设计兴趣：平时关注生活将所学知识应用于生活。吴映阳机电工程学院08电气工程及其自动化知识条件：电子电路的设计，电路板的制作，能够用AutoCAD制作图像，利用大学物理的知识进行热能分析，单片机，多种电子元件传感器的应用。特长：电子电路设计兴趣：将所学的电学知识用于生活，自己搞小发明已有成果：西瓜采摘传送装配系统，高枝剪，游中国机器人第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页二、项目方案（包括项目的训练目标、前期准备、组织实施、过程管理、实践环节、教师指导、项目结题等）本方案通过应用时序电路，逻辑电路，锁存器，触发器，计时器存储器单片机的使用从而实现以下功能：1使用高清晰度数码管实时显示水温，范围0～1O2℃；(2)可用键盘方便地设定水温，并显示设定的温度；按设定温度加热t!I~1应水温，并具有保温功能。系统利用集成温度传感器AD590完成温度测量并转换成模拟电压信号，经由A／D转换器ADC0804号送到AT89C51单片机中，单片机将采集到的温度值与通过键盘设定的温度值进行比较，根据比较结果，控制加热器的开断，同时将温度值实时显示在LED显示器上。控制器电路设计本系统选择AT89C51作为主控制器，P0口作为ADC0804转换数据的输入端，P1．4接ADC0804的INTR端检测数据转换是否结束，P1．0～P13的输出信号接到译码器7447上作为数码管的显示数据，P1．5～P1．7则作为4个数码管的位选信号控制。连接矩阵键盘，实现电热水器加热水温的动态设定。P3．1用于控制加热器电路的通断，P32连接加热状态指示灯，P33连接电源状态指示灯，P3．6用于控制ADC转换器的启动，P3．7用于控制读取ADC的转换结果。键盘／显示接口电路设计系统中键盘的功能主要用于用户输入和修改设定的温度。键盘设计12个按键．其中0～9数字键用于温度的输入和修改。功能键一个(号键)，具有双重功能，第一次按为“设定”温度，用于进入设定温度模式，第二次按为“确认”设定温度，用于设定温度输入结束后的确认。#号键未定义，可用于其它扩展。键盘采用行列式设计，12个按键排成3X4矩阵。设计中用单片机P2口的P2．0～P2．3接键盘的4根行线，P25～线AD590测温电路设计AD590测温范围为一55℃～+150℃。满足人们日常生产和生活中的温度范围；电源电压可在4V～化，可以承受44V正向电压和20V反向电压，因而器件反接也不会被损坏；AD590产生的电流与绝对温度成正比，具有非常好的线性输出性能，温度每增加1℃，其电流增加1A。ADC模数转换电路设计AD590测温电路输出的电压信号为模拟信号，要进行数码显示和温度控制，还需将此信号转换成数字信号。为此我们通过ADC0804将输入的模拟值转换成数字值，然后再经AT89C51单片机处理。加热器控制电路设计该部分采用了单片集成可控硅驱动器件MOC3041，作为对加热器的驱动和控制。MOC3041芯片是一种集成的带有光耦合的双向可控硅驱动电路，它由输入和输出两部分组成，其内部集成...
