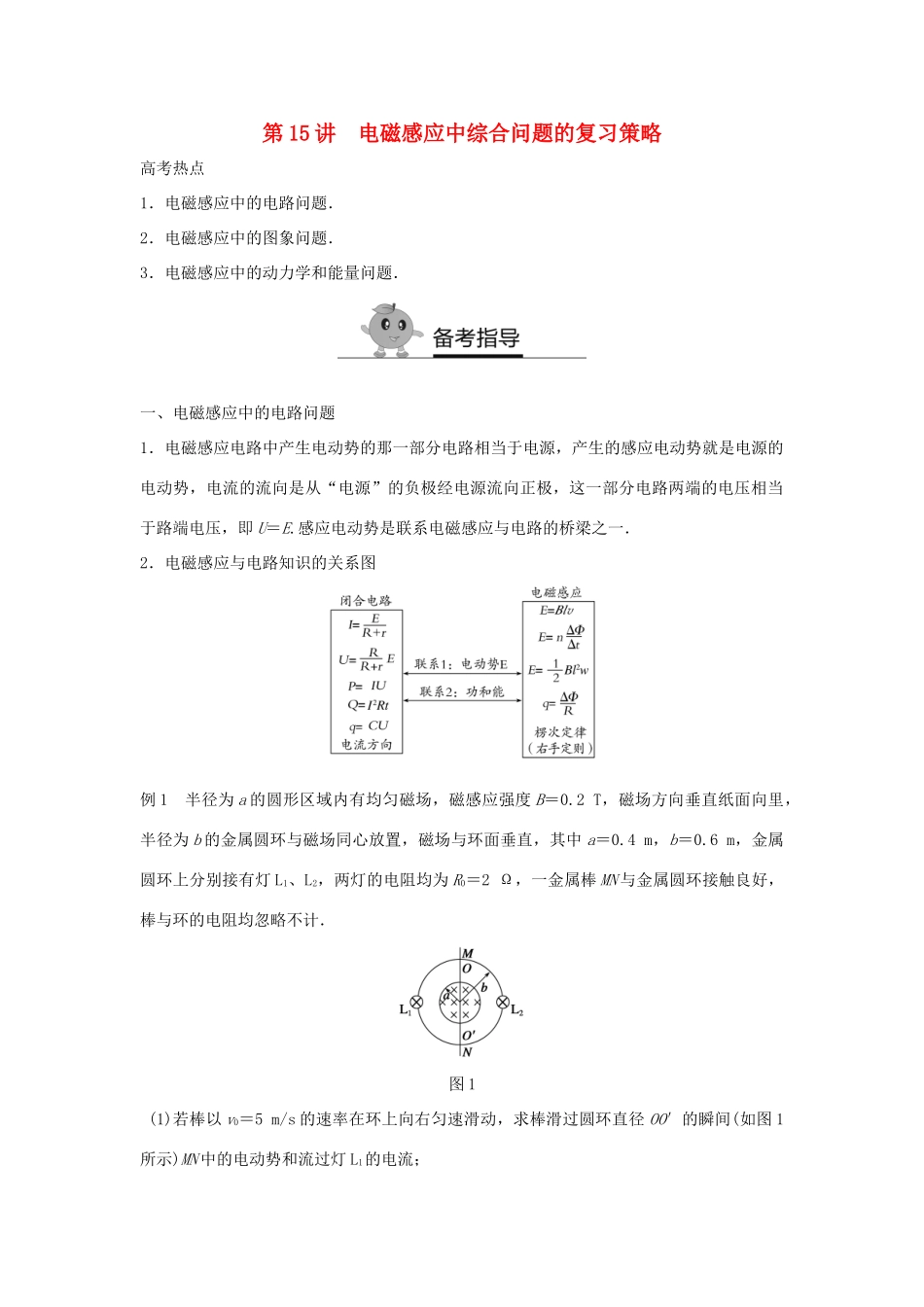

第15讲电磁感应中综合问题的复习策略高考热点1．电磁感应中的电路问题．2．电磁感应中的图象问题．3．电磁感应中的动力学和能量问题．一、电磁感应中的电路问题1．电磁感应电路中产生电动势的那一部分电路相当于电源，产生的感应电动势就是电源的电动势，电流的流向是从“电源”的负极经电源流向正极，这一部分电路两端的电压相当于路端电压，即U＝E.感应电动势是联系电磁感应与电路的桥梁之一．2．电磁感应与电路知识的关系图例1半径为a的圆形区域内有均匀磁场，磁感应强度B＝0.2T，磁场方向垂直纸面向里，半径为b的金属圆环与磁场同心放置，磁场与环面垂直，其中a＝0.4m，b＝0.6m，金属圆环上分别接有灯L1、L2，两灯的电阻均为R0＝2Ω，一金属棒MN与金属圆环接触良好，棒与环的电阻均忽略不计．图1(1)若棒以v0＝5m/s的速率在环上向右匀速滑动，求棒滑过圆环直径OO′的瞬间(如图1所示)MN中的电动势和流过灯L1的电流；(2)撤去中间的金属棒MN，将右边的半圆环OL2O′以OO′为轴向上翻转90°，若此时磁场随时间均匀变化，其变化率为＝T/s，求L1的功率．变式1如图2所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d的薄绝缘涂层．匀强磁场的磁感应强度大小为B，方向与导轨平面垂直．质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R，其他部分的电阻均不计，重力加速度为g.求：图2(1)导体棒与涂层间的动摩擦因数μ；(2)导体棒匀速运动的速度大小v；(3)整个运动过程中，电阻产生的焦耳热Q.规律总结解决电磁感应中的电路问题三步曲1．确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E＝n或E＝Blvsinθ求感应电动势的大小，利用右手定则或楞次定律判断电流方向．2．分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．3．利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．二、电磁感应中的图象问题1．明确图象的种类，即是B－t图象还是φ－t图象，或者是E－t图象、I－t图象等；对于切割磁感线产生感应电动势和感应电流的情况，还常涉及感应电动势E和感应电流I随线圈位移x变化的图象，即E－x图象和I－x图象．2．这些图象问题大体上可分为两类：(1)由给定的电磁感应过程选出或画出正确的图象．(2)由给定的有关图象分析电磁感应过程，求解相应的物理量．3．弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键．例2(2016·四川理综·7)(多选)如图3所示，电阻不计、间距为l的光滑平行金属导轨水平放置于磁感应强度为B、方向竖直向下的匀强磁场中，导轨左端接一定值电阻R.质量为m、电阻为r的金属棒MN置于导轨上，受到垂直于金属棒的水平外力F的作用由静止开始运动，外力F与金属棒速度v的关系是F＝F0＋kv(F、k是常量)，金属棒与导轨始终垂直且接触良好．金属棒中感应电流为i，受到的安培力大小为FA，电阻R两端的电压为UR，感应电流的功率为P，它们随时间t变化图象可能正确的有()图3变式2将一段导线绕成图4甲所示的闭合回路，并固定在水平面(纸面)内．回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆环区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图象如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反应F随时间t变化的图象是()图4方法提炼1．对图象的认识，应注意以下几方面(1)明确图象所描述的物理意义；(2)必须明确各种“＋”、“－”的含义；(3)必须明确斜率的含义；(4)必须建立图象和电磁感应过程之间的对应关系．2．电磁感应中图象类选择题的两个常见解法(1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项．(2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数...
