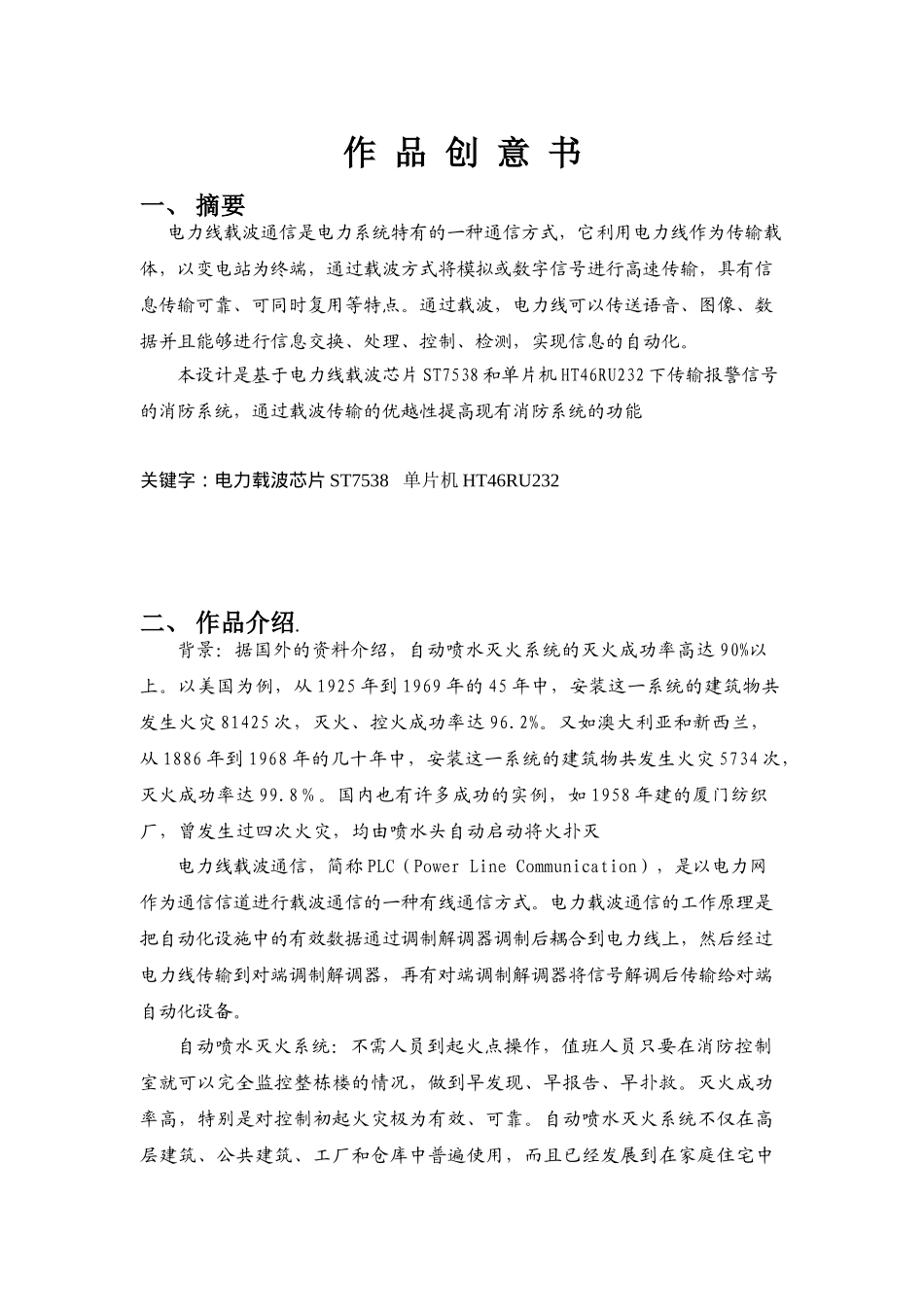

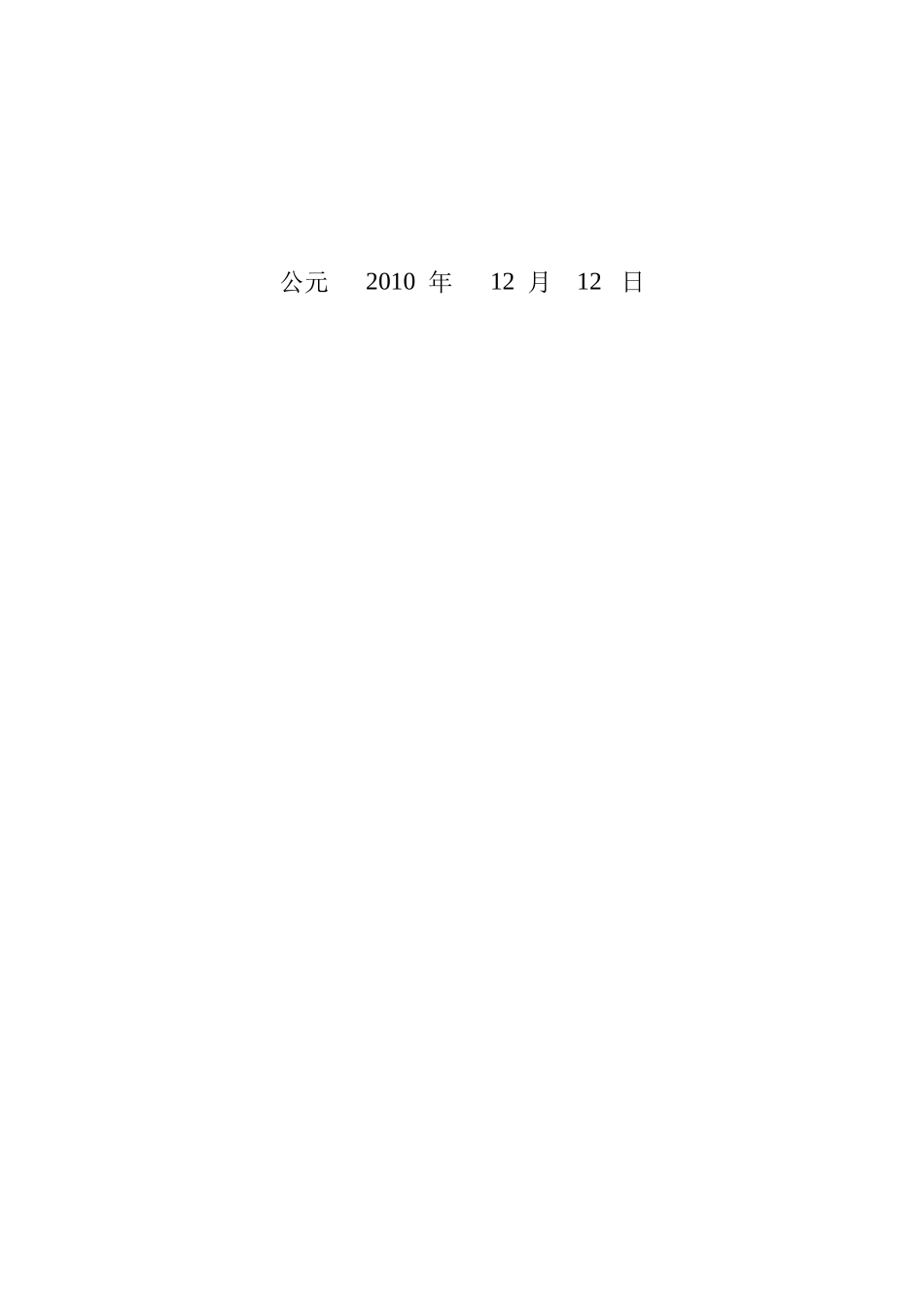

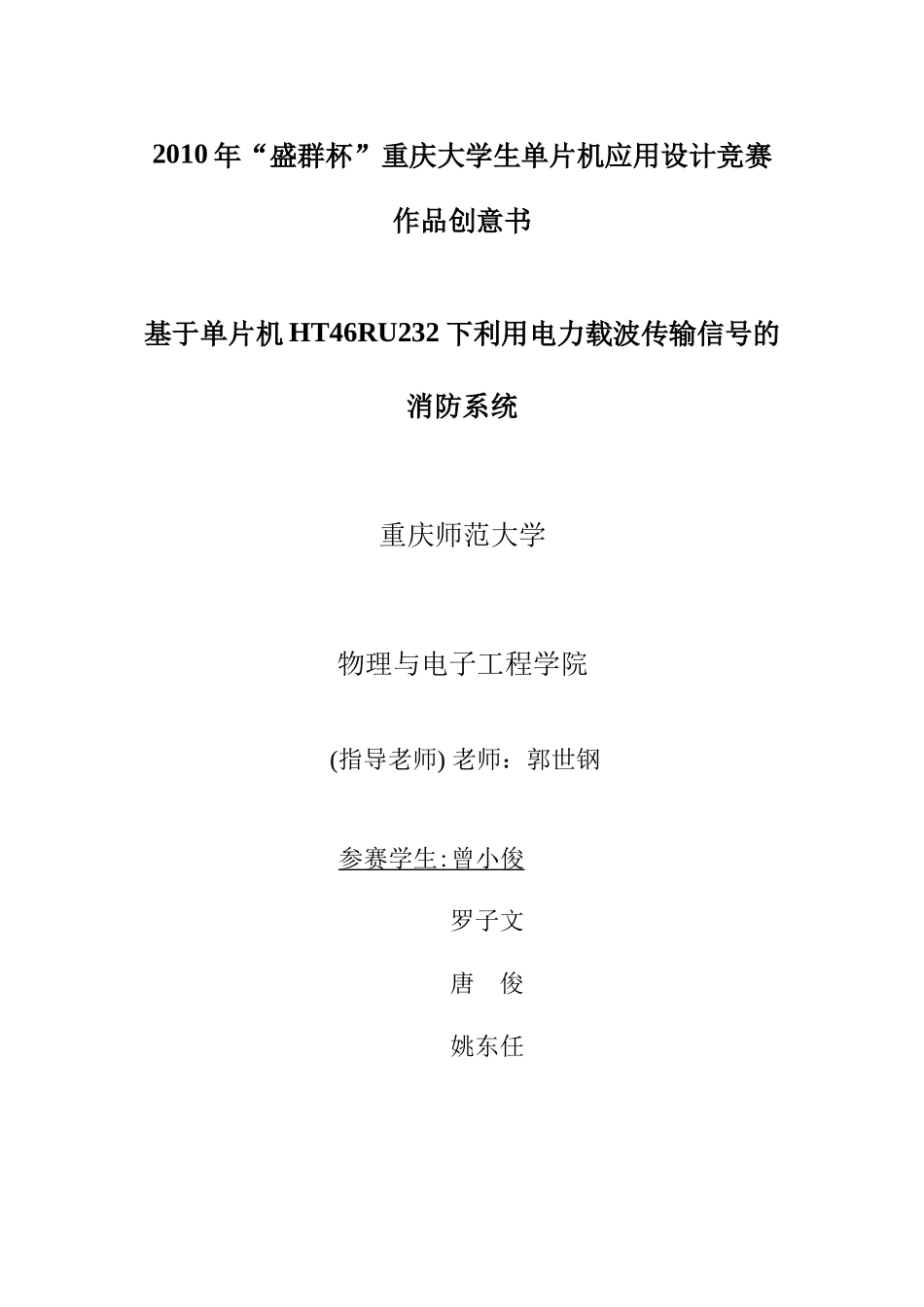

2010年“盛群杯”重庆大学生单片机应用设计竞赛作品创意书基于单片机HT46RU232下利用电力载波传输信号的消防系统重庆师范大学物理与电子工程学院(指导老师)老师：郭世钢参赛学生:曾小俊罗子文唐俊姚东任公元2010年12月12日作品创意书一、摘要电力线载波通信是电力系统特有的一种通信方式，它利用电力线作为传输载体，以变电站为终端，通过载波方式将模拟或数字信号进行高速传输，具有信息传输可靠、可同时复用等特点。通过载波，电力线可以传送语音、图像、数据并且能够进行信息交换、处理、控制、检测，实现信息的自动化。本设计是基于电力线载波芯片ST7538和单片机HT46RU232下传输报警信号的消防系统，通过载波传输的优越性提高现有消防系统的功能关键字：电力载波芯片ST7538单片机HT46RU232二、作品介绍.背景：据国外的资料介绍，自动喷水灭火系统的灭火成功率高达90%以上。以美国为例，从1925年到1969年的45年中，安装这一系统的建筑物共发生火灾81425次，灭火、控火成功率达96.2%。又如澳大利亚和新西兰，从1886年到1968年的几十年中，安装这一系统的建筑物共发生火灾5734次，灭火成功率达99.8％。国内也有许多成功的实例，如1958年建的厦门纺织厂，曾发生过四次火灾，均由喷水头自动启动将火扑灭电力线载波通信，简称PLC（PowerLineCommunication），是以电力网作为通信信道进行载波通信的一种有线通信方式。电力载波通信的工作原理是把自动化设施中的有效数据通过调制解调器调制后耦合到电力线上，然后经过电力线传输到对端调制解调器，再有对端调制解调器将信号解调后传输给对端自动化设备。自动喷水灭火系统：不需人员到起火点操作，值班人员只要在消防控制室就可以完全监控整栋楼的情况，做到早发现、早报告、早扑救。灭火成功率高，特别是对控制初起火灾极为有效、可靠。自动喷水灭火系统不仅在高层建筑、公共建筑、工厂和仓库中普遍使用，而且已经发展到在家庭住宅中安装这一系统。自动喷水灭火系统以其目的性强，直接面对着火点，效率高，水渍少等诸多优点，已经成为国际公认的可以普及使用的主动固定消防设施。该系统结合两种系统的优点，实现计算机的远程控制，更便于消防系统的管理。三、工作原理在现有的室内消防技术上加入电力载波技术，由单片机控制，利用电力载波系统传输信号。具体流程如下图所示：系统工作原理图电力线载波系统四、作品特色该消防系统利用电力载波系统通过电力线传输数据，节省成本该系统结两种系统的优点，实现计算机的远程控制，更便于消防系统的管理。五、作品结构1、硬件部分图1电力载波芯片ST7538外接电路123456ABCD654321DCBATitleNumberRevisionSizeBDate:14-Dec-2010SheetofFile:C:\DocumentsandSettings\Administrator\\ST7538.ddb桌面DrawnBy:RAI32ATOP119ATOP221Y1ST7538C110NFC44.7NFC32200NFD3P6KE6V8D2SM6T6V8AD1P6KE6V8R34.7mR2750R15.1L23300UFL110UFC5100NFTF11:1C233NFL322UF单片机接收来自传感器信号处理并发送给电力载波系统载波系统将信号传给计算机计算机处理信号并发送控制信号载波系统将信号传给单片机单片机对消防装置进行控制图2电力载波节点组成及ST7538外围接口2.软件部分流程图
