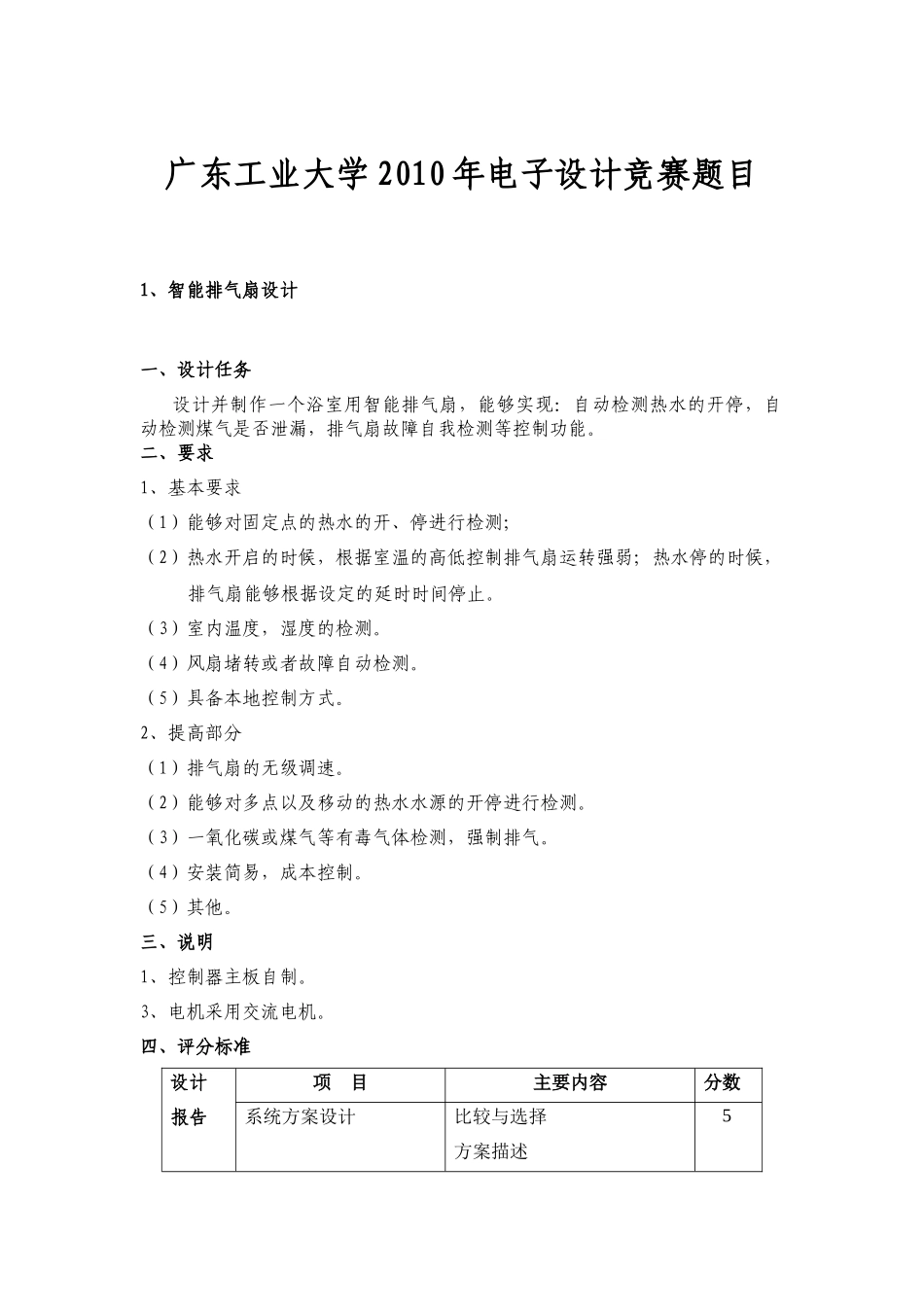

广东工业大学2010年电子设计竞赛题目1、智能排气扇设计一、设计任务设计并制作一个浴室用智能排气扇，能够实现：自动检测热水的开停，自动检测煤气是否泄漏，排气扇故障自我检测等控制功能。二、要求1、基本要求（1）能够对固定点的热水的开、停进行检测；（2）热水开启的时候，根据室温的高低控制排气扇运转强弱；热水停的时候，排气扇能够根据设定的延时时间停止。（3）室内温度，湿度的检测。（4）风扇堵转或者故障自动检测。（5）具备本地控制方式。2、提高部分（1）排气扇的无级调速。（2）能够对多点以及移动的热水水源的开停进行检测。（3）一氧化碳或煤气等有毒气体检测，强制排气。（4）安装简易，成本控制。（5）其他。三、说明1、控制器主板自制。3、电机采用交流电机。四、评分标准设计报告项目主要内容分数系统方案设计比较与选择方案描述5可行性分析方案的可行性5电路与程序设计电路设计程序设计10测试方案与测试结果测试方案及测试条件测试结果完整性测试结果分析5设计报告结构及规范性摘要设计报告正文的结构图表的规范性5总分30基本要求（1）项10（2）项10（3）项10（4）项15（5）项5总分50提高部分（1）项10（2）项20（3）项10（4）项5（5）项5总分502、LED点阵书写显示屏一、任务设计并制作一个基于32×32点阵LED模块的书写显示屏，其系统结构如图1所示。在控制器的管理下，LED点阵模块显示屏工作在人眼不易觉察的扫描微亮控制器32×32LED点阵模块光笔和人眼可见的显示点亮模式下；当光笔触及LED点阵模块表面时，先由光笔检测触及位置处LED点的扫描微亮以获取其行列坐标，再依据功能需求决定该坐标处的LED是否点亮至人眼可见的显示状态（如图1中光笔接触处的深色LED点已被点亮），从而在屏上实现“点亮、划亮、反显、整屏擦除、笔画擦除、连写多字、对象拖移”等书写显示功能。图1LED点阵书写显示屏系统结构示意图二、要求1．基本要求（1）在“点亮”功能下，当光笔接触屏上某点LED时，能即时点亮该点LED，并在控制器上同步显示该点LED的行列坐标值（左上角定为行列坐标原点）。（2）在“划亮”功能下，当光笔在屏上快速划过时，能同步点亮划过的各点LED，其速度要求2s内能划过并点亮40点LED。（3）在“反显”功能下，能对屏上显示的信息实现反相显示（即：字体笔画处不亮，无笔画处高亮）。（4）在“整屏擦除”功能下，能实现对屏上所显示信息的整屏擦除。2．发挥部分（1）在“笔画擦除”功能下，能用光笔擦除屏上所显汉字的笔画。（2）在“连写多字”功能下，能结合自选的擦除方式，在30s内在屏上以“划亮”方式逐个写出四个汉字（总笔画数不大于30）且存入机内，写完后再将所存四字在屏上逐个轮流显示。（3）在“对象拖移”功能下，能用光笔将选定显示内容在屏上进行拖移。先用光笔以“划亮”方式在屏上圈定欲拖移显示对象，再用光笔将该对象拖移到屏上另一位置。（4）当环境光强改变时，能自动连续调节屏上显示亮度。（5）当光笔连续未接触屏面的时间超过1～5min时(此时间可由控制器设定)，能自动关闭屏上显示，并使整个系统进入休眠状态，此时系统工作电流应不大于5mA。（6）其他。三、说明1．设计制作时所用LED点阵模块的发光颜色不限。2．各种功能的切换方式自定，但应力求操作简便。3．在各种功能的实际操作过程中，必要时可用按键或其他控制方式进行辅助。例如，“连写多字”时，写完一字后用自定义控制方式存入该字并清屏，然后再写下一字。4．系统应采用5V单电源供电。5．设计制作时应在电路板上留有系统耗电参数的测试点。6．设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。完整的电路原理图、重要的源程序和完整的测试结果用附件给出。四、评分标准设计报告项目主要内容分数系统方案比较与选择方案描述5理论分析与计算光笔选取与参数设计点阵屏驱动参数设计屏亮自动调节设计超时关显示节电设计7电路与程序设计电路设计程序设计10测试方案与测试结果划亮反显擦除拖移屏亮自动调节超时关显示节电3设计报告结构及规范性摘要设计报告正文的结构图表的规范性5总分30基本要求完成第（1）项10完成第（2）项5完成第（3）...
