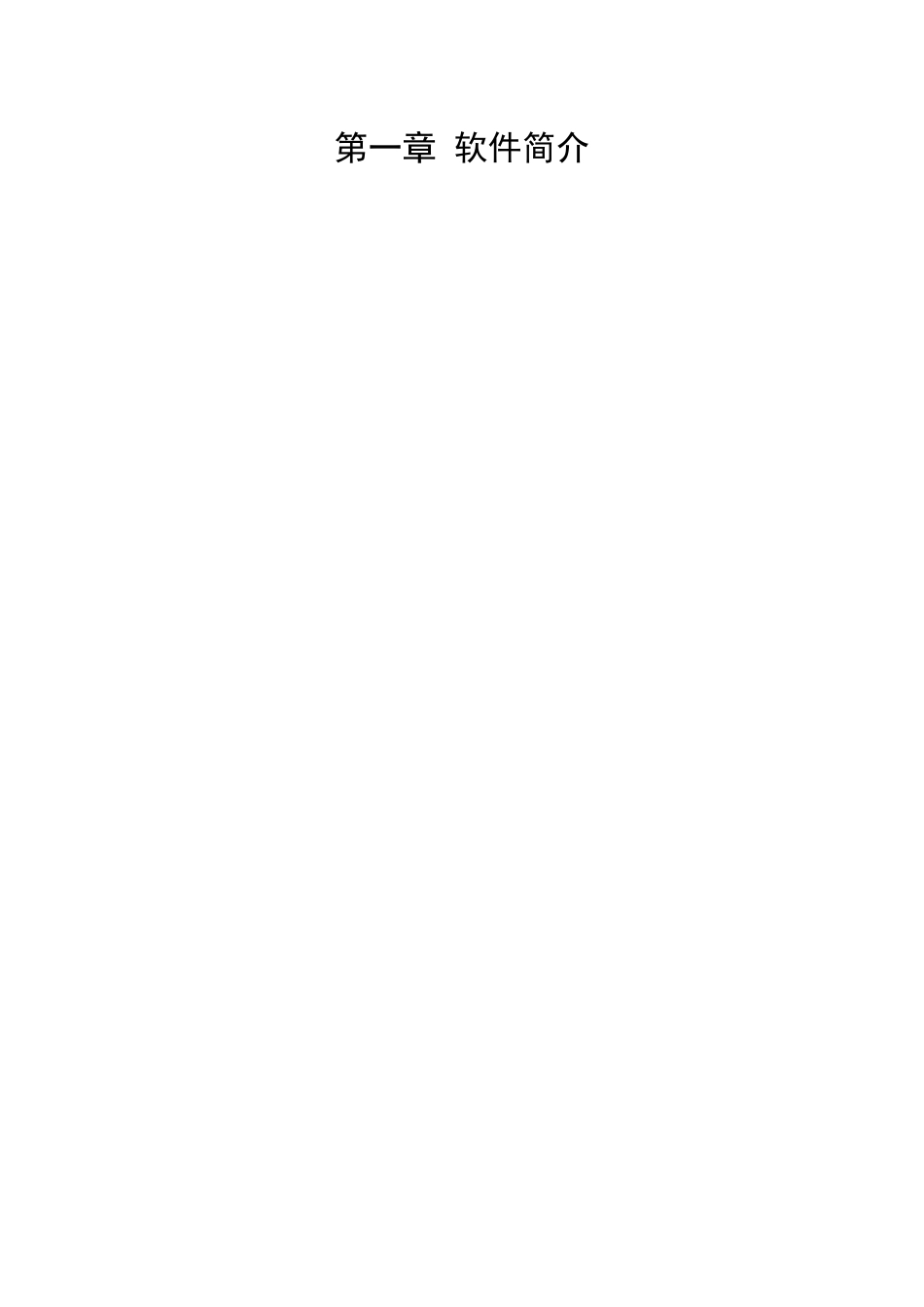

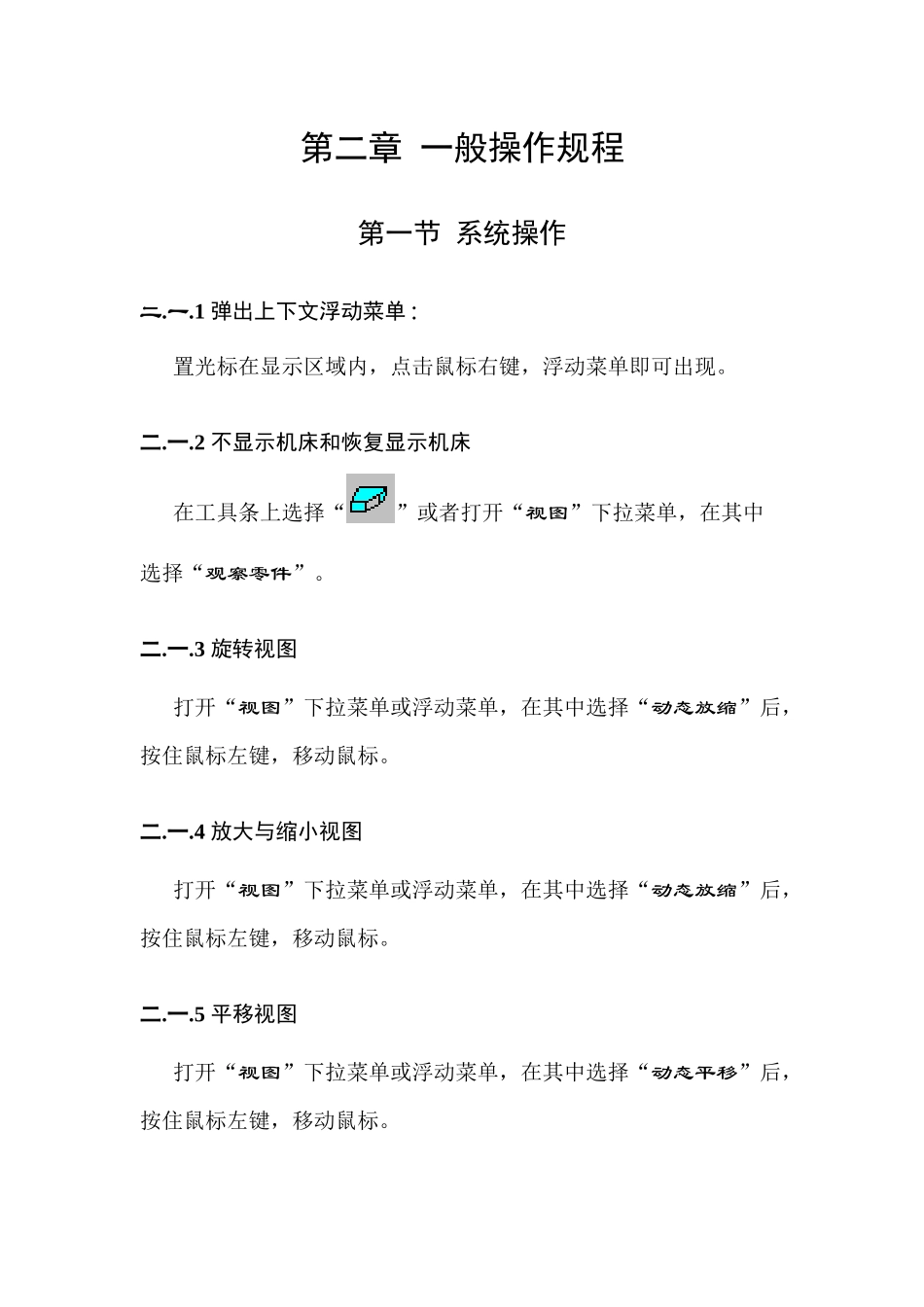

数控铣仿真系统（教学版）使用手册上海宇龙软件工程有限公司第一章软件简介第二章一般操作规程第一节系统操作二.一.1弹出上下文浮动菜单：置光标在显示区域内，点击鼠标右键，浮动菜单即可出现。二.一.2不显示机床和恢复显示机床在工具条上选择“”或者打开“视图”下拉菜单，在其中选择“观察零件”。二.一.3旋转视图打开“视图”下拉菜单或浮动菜单，在其中选择“动态放缩”后，按住鼠标左键，移动鼠标。二.一.4放大与缩小视图打开“视图”下拉菜单或浮动菜单，在其中选择“动态放缩”后，按住鼠标左键，移动鼠标。二.一.5平移视图打开“视图”下拉菜单或浮动菜单，在其中选择“动态平移”后，按住鼠标左键，移动鼠标。第二节前期准备工作二.二.1选择机床规格在工具条上点击或打开“数控机床”下拉菜单或浮动菜单，在其中选择“选择机床”后，系统打开以下对话框，可以在其中查到本机床的参数（1.0版本仅支持铣床一种规格）：图1.选择机床对话框二.二.2定义零件毛胚形状和尺寸在工具条上选择“”或打开“数控机床”下拉菜单或浮动菜单，在其中选择“定义毛坯”后，系统打开以下对话框。图2.零件毛胚定义对话框(1)选择毛胚类型：本系统提供两种形状的毛胚供选择：长方形和圆柱形。通过用光标点击毛胚形状图标选择毛胚类型。(2)参数输入：毛胚名输入框供操作者输入毛胚名，在输入毛胚名以后，被定义的毛胚才可以被保存。尺寸输入框用于输入尺寸，单位：毫米。长方形毛胚的尺寸最大极限是2000X1000X500（长X宽X高）圆柱形毛胚的尺寸最大极限是500X500（直径X高）(3)保存退出：按“确定”按钮，保存定义的毛胚并且退出本操作。(4)取消退出：按“取消”按钮，退出本操作。二.二.3工艺板选用当需要选择工艺板的尺寸，或移动毛胚到需要的位置时。打开“数控机床”下拉菜单或浮动菜单并在其中选择“工艺板…”，或在工具条上选择“”，系统打开以下对话框。图3.定义工艺板对话框(1)选择毛胚在对话框中“选择毛胚”下拉式列表框中选则毛胚。被选中的毛胚的尺寸将被显示在对话框中。(2)设定工艺板的初始值按“自动放置”按钮，系统设置的工艺板的长和宽分别比毛胚的尺寸大100毫米，厚度30毫米。(3)调整工艺板尺寸工艺板长、宽、高数据框内输入需要的数据。(4)毛胚位置调整使用“向上”、“向下”、“向左”“向右”和“旋转”按钮，移动毛胚在工艺板上的位置(5)保存退出按“确定”按钮，自动保存定义的工艺板并且退出本操作。(6)取消退出按“取消”按钮，退出本操作。二.二.4摆放零件对毛胚进行加工时首先将它放在机床台面上。打开“数控机床”下拉菜单或浮动菜单并在其中选择“装夹…”，或在工具条上选择“”，系统打开以下对话框。图4.装夹－选择毛坯对话框(1)选择毛胚在对话框中选择毛胚，如果已经定义了工艺板，工艺板被同时选中。(2)确认关闭选择“确认“按钮，关闭本对话框。系统自动把选中的毛胚放在机床台面上。(3)调整位置系统把毛胚放在机床工作台上的同时，弹出一个如下图所示的小键盘，利用小键盘，操作者可以移动毛胚在工作台上的位置。用“关闭”按钮结束零件移动。二.二.5使用压板(1)安装压版打开“数控机床”下拉菜单，在“压板”项中选择“安装压板”。系统打开“压板设置”对话框，系统根据毛胚和工艺板的尺寸，给出各种压板安放方案供操作者选择。操作者也可以自定义压板的尺寸。图1.移动毛坯的小键盘图5.压板设置对话框按下“确定”按钮，完成操作并关闭对话框。压板出现在台面上。如下图所示：图6.加上压板后的零件(2)移动压板：打开“数控机床”下拉菜单，在“压板”项中选择“移动压板”。系统打开小键盘（图5）后,操作者可以根据需要平移压板，但是不能旋转压板。用鼠标选择需移动的压板，被选中的压板颜色变成灰色。按动小键盘中的方向按钮操纵压板移动。图7.移动压板时被选中的压板颜色变成灰色(3)拆除压板：打开“数控机床”下拉菜单，在“压板”项中选择“拆除压板”。二.二.6定义刀具和刀柄用户可以自定义建立刀具库和刀柄库。本版本支持平底铣刀、球头铣刀和带园角的平底铣刀。定义过程为在工具条上选择“”或打开“数控机床”下拉菜单，选择“定义刀具”，...
