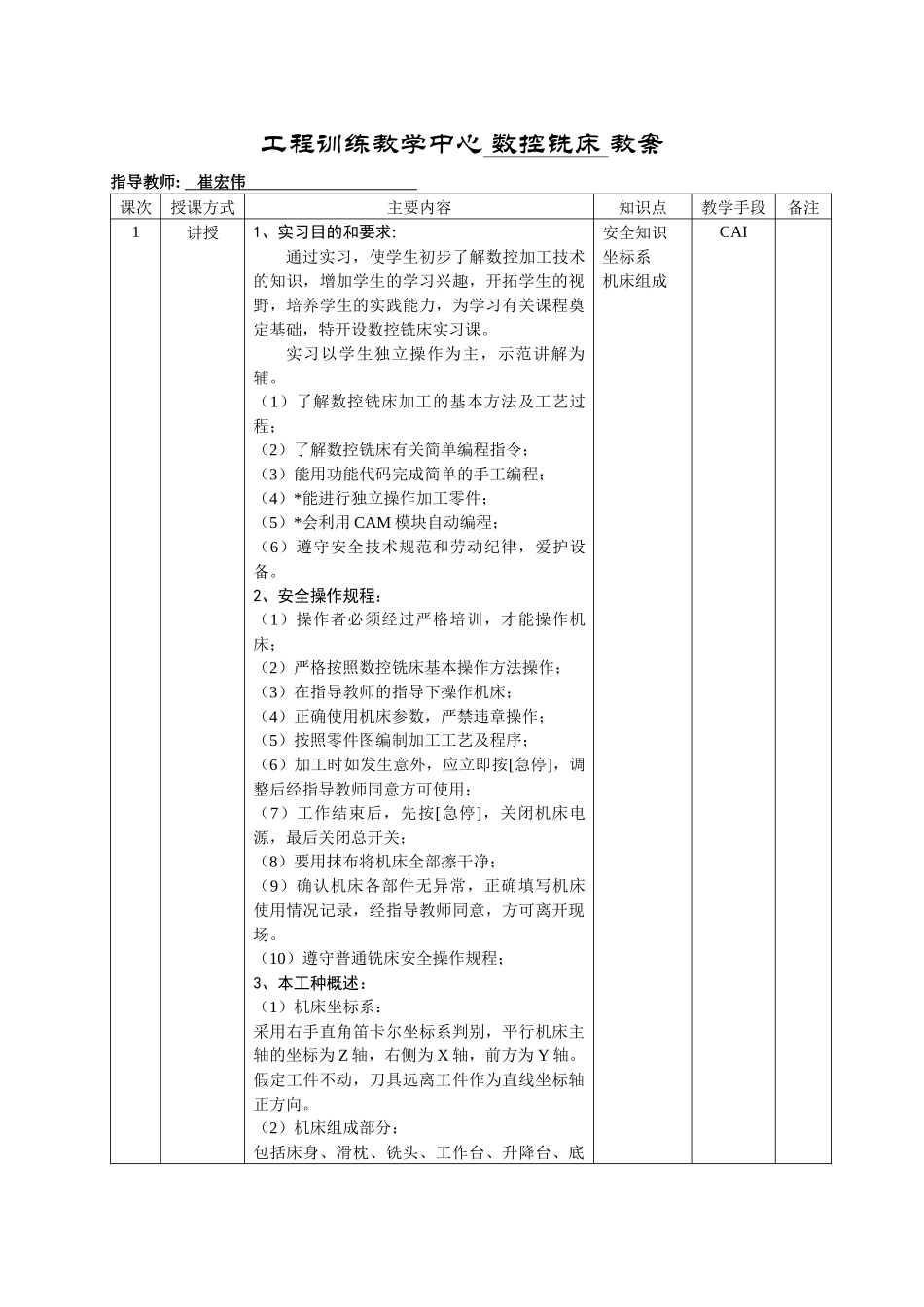

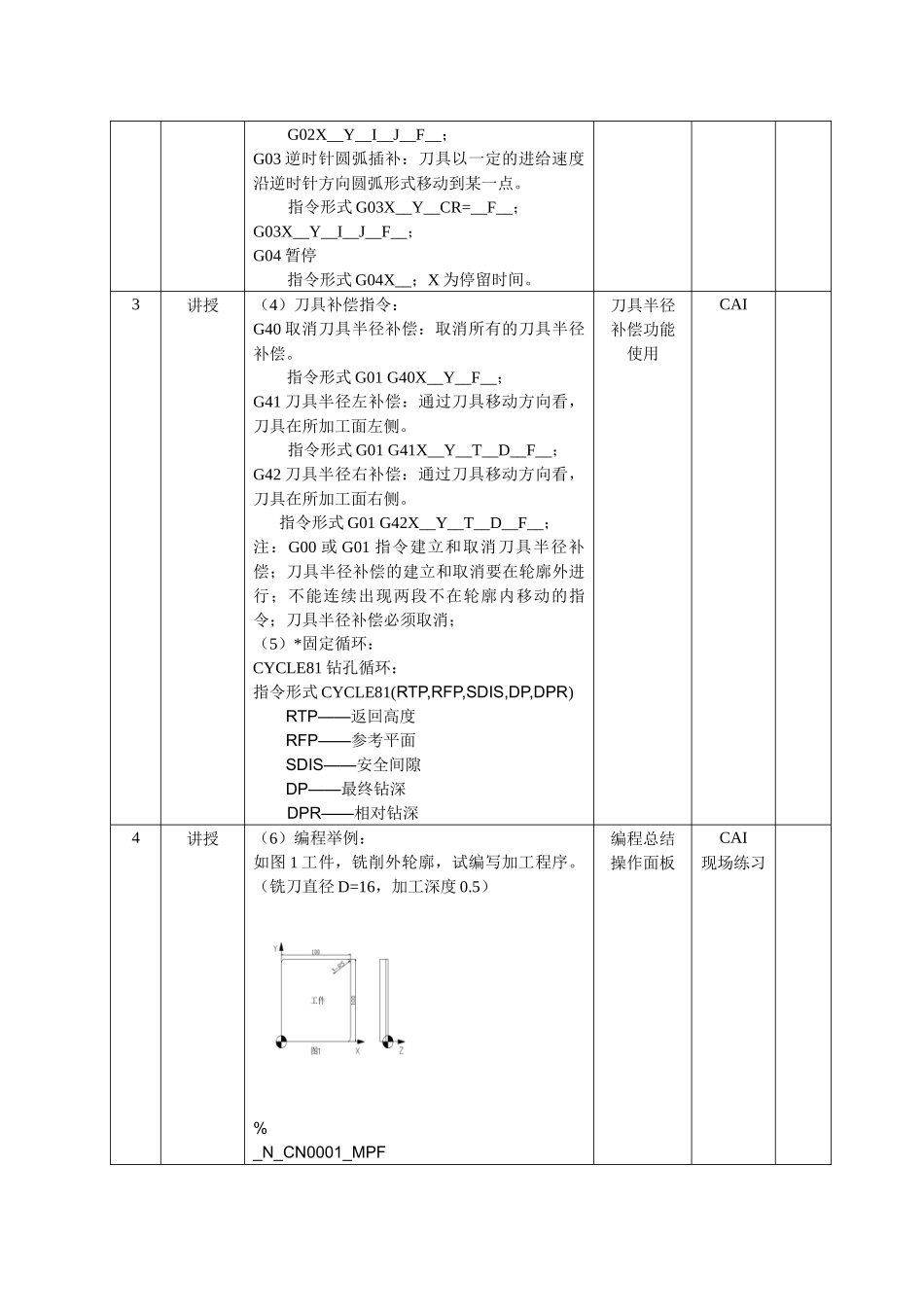

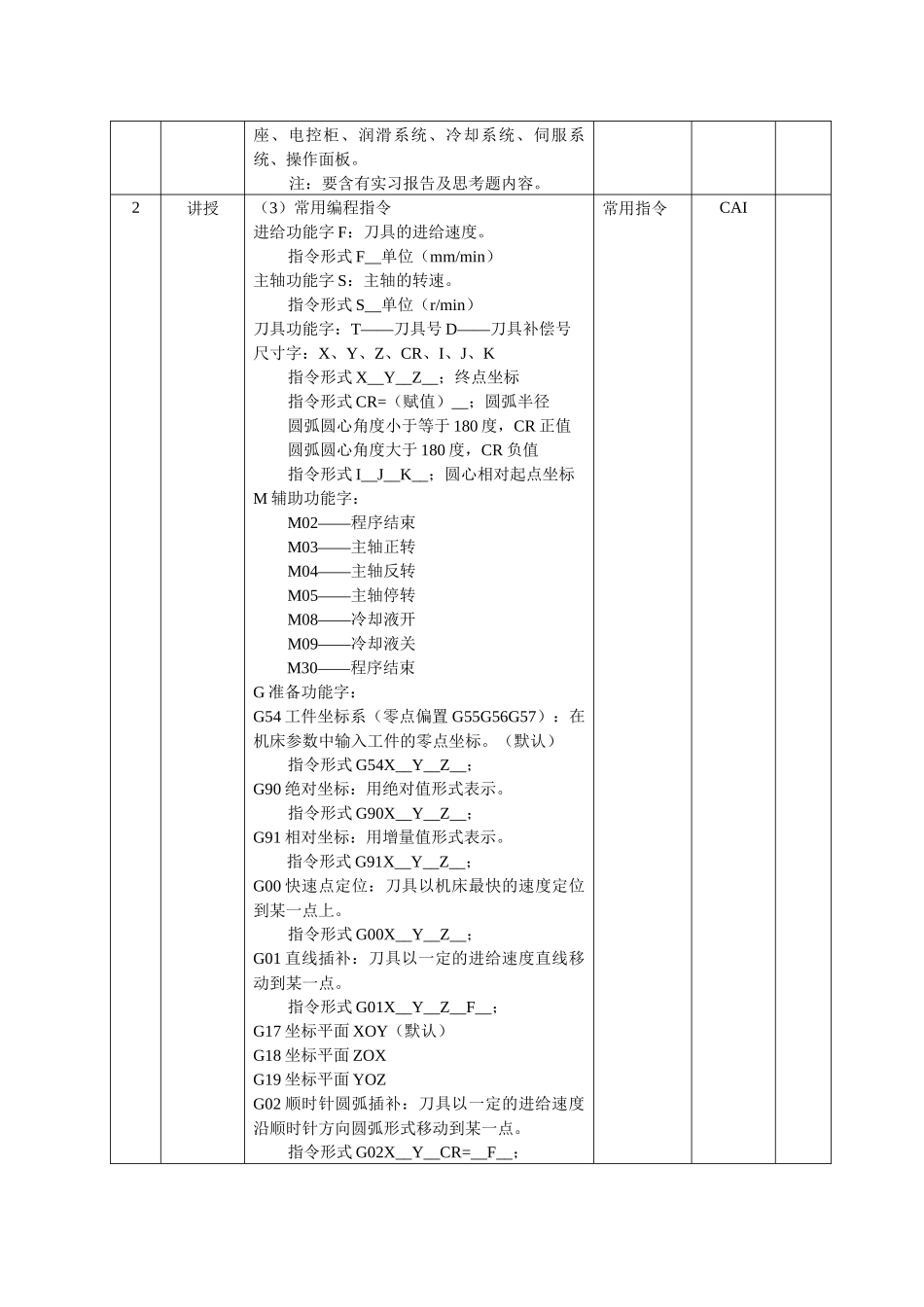

工程训练教学中心数控铣床教案指导教师:崔宏伟课次授课方式主要内容知识点教学手段备注1讲授1、实习目的和要求:通过实习，使学生初步了解数控加工技术的知识，增加学生的学习兴趣，开拓学生的视野，培养学生的实践能力，为学习有关课程奠定基础，特开设数控铣床实习课。实习以学生独立操作为主，示范讲解为辅。（1）了解数控铣床加工的基本方法及工艺过程；（2）了解数控铣床有关简单编程指令；（3）能用功能代码完成简单的手工编程；（4）*能进行独立操作加工零件；（5）*会利用CAM模块自动编程；（6）遵守安全技术规范和劳动纪律，爱护设备。2、安全操作规程：（1）操作者必须经过严格培训，才能操作机床；（2）严格按照数控铣床基本操作方法操作；（3）在指导教师的指导下操作机床；（4）正确使用机床参数，严禁违章操作；（5）按照零件图编制加工工艺及程序；（6）加工时如发生意外，应立即按[急停]，调整后经指导教师同意方可使用；（7）工作结束后，先按[急停]，关闭机床电源，最后关闭总开关；（8）要用抹布将机床全部擦干净；（9）确认机床各部件无异常，正确填写机床使用情况记录，经指导教师同意，方可离开现场。（10）遵守普通铣床安全操作规程；3、本工种概述：（1）机床坐标系：采用右手直角笛卡尔坐标系判别，平行机床主轴的坐标为Z轴，右侧为X轴，前方为Y轴。假定工件不动，刀具远离工件作为直线坐标轴正方向。（2）机床组成部分：包括床身、滑枕、铣头、工作台、升降台、底安全知识坐标系机床组成CAI座、电控柜、润滑系统、冷却系统、伺服系统、操作面板。注：要含有实习报告及思考题内容。2讲授（3）常用编程指令进给功能字F：刀具的进给速度。指令形式F__单位（mm/min）主轴功能字S：主轴的转速。指令形式S__单位（r/min）刀具功能字：T——刀具号D——刀具补偿号尺寸字：X、Y、Z、CR、I、J、K指令形式X__Y__Z__；终点坐标指令形式CR=（赋值）__；圆弧半径圆弧圆心角度小于等于180度，CR正值圆弧圆心角度大于180度，CR负值指令形式I__J__K__；圆心相对起点坐标M辅助功能字：M02——程序结束M03——主轴正转M04——主轴反转M05——主轴停转M08——冷却液开M09——冷却液关M30——程序结束G准备功能字：G54工件坐标系（零点偏置G55G56G57）：在机床参数中输入工件的零点坐标。（默认）指令形式G54X__Y__Z__；G90绝对坐标：用绝对值形式表示。指令形式G90X__Y__Z__；G91相对坐标：用增量值形式表示。指令形式G91X__Y__Z__；G00快速点定位：刀具以机床最快的速度定位到某一点上。指令形式G00X__Y__Z__；G01直线插补：刀具以一定的进给速度直线移动到某一点。指令形式G01X__Y__Z__F__；G17坐标平面XOY（默认）G18坐标平面ZOXG19坐标平面YOZG02顺时针圆弧插补：刀具以一定的进给速度沿顺时针方向圆弧形式移动到某一点。指令形式G02X__Y__CR=__F__；常用指令CAIG02X__Y__I__J__F__；G03逆时针圆弧插补：刀具以一定的进给速度沿逆时针方向圆弧形式移动到某一点。指令形式G03X__Y__CR=__F__；G03X__Y__I__J__F__；G04暂停指令形式G04X__；X为停留时间。3讲授（4）刀具补偿指令：G40取消刀具半径补偿：取消所有的刀具半径补偿。指令形式G01G40X__Y__F__；G41刀具半径左补偿：通过刀具移动方向看，刀具在所加工面左侧。指令形式G01G41X__Y__T__D__F__；G42刀具半径右补偿：通过刀具移动方向看，刀具在所加工面右侧。指令形式G01G42X__Y__T__D__F__；注：G00或G01指令建立和取消刀具半径补偿；刀具半径补偿的建立和取消要在轮廓外进行；不能连续出现两段不在轮廓内移动的指令；刀具半径补偿必须取消；（5）*固定循环：CYCLE81钻孔循环：指令形式CYCLE81(RTP,RFP,SDIS,DP,DPR)RTP——返回高度RFP——参考平面SDIS——安全间隙DP——最终钻深DPR——相对钻深刀具半径补偿功能使用CAI4讲授（6）编程举例：如图1工件，铣削外轮廓，试编写加工程序。（铣刀直径D=16，加工深度0.5）%_N_CN0001_MPF编程总结操作面板CAI现场练习N05G54G90G00X-10Y-10M08LFN10Z10M03S600LFN15G01Z-0.5F100LFN20G41T01D01X0Y0LFN25Y95LFN30G02X5Y100CR=5LFN35G01X95LFN40G02X100Y95CR=5LFN45G01Y5LFN50G...
