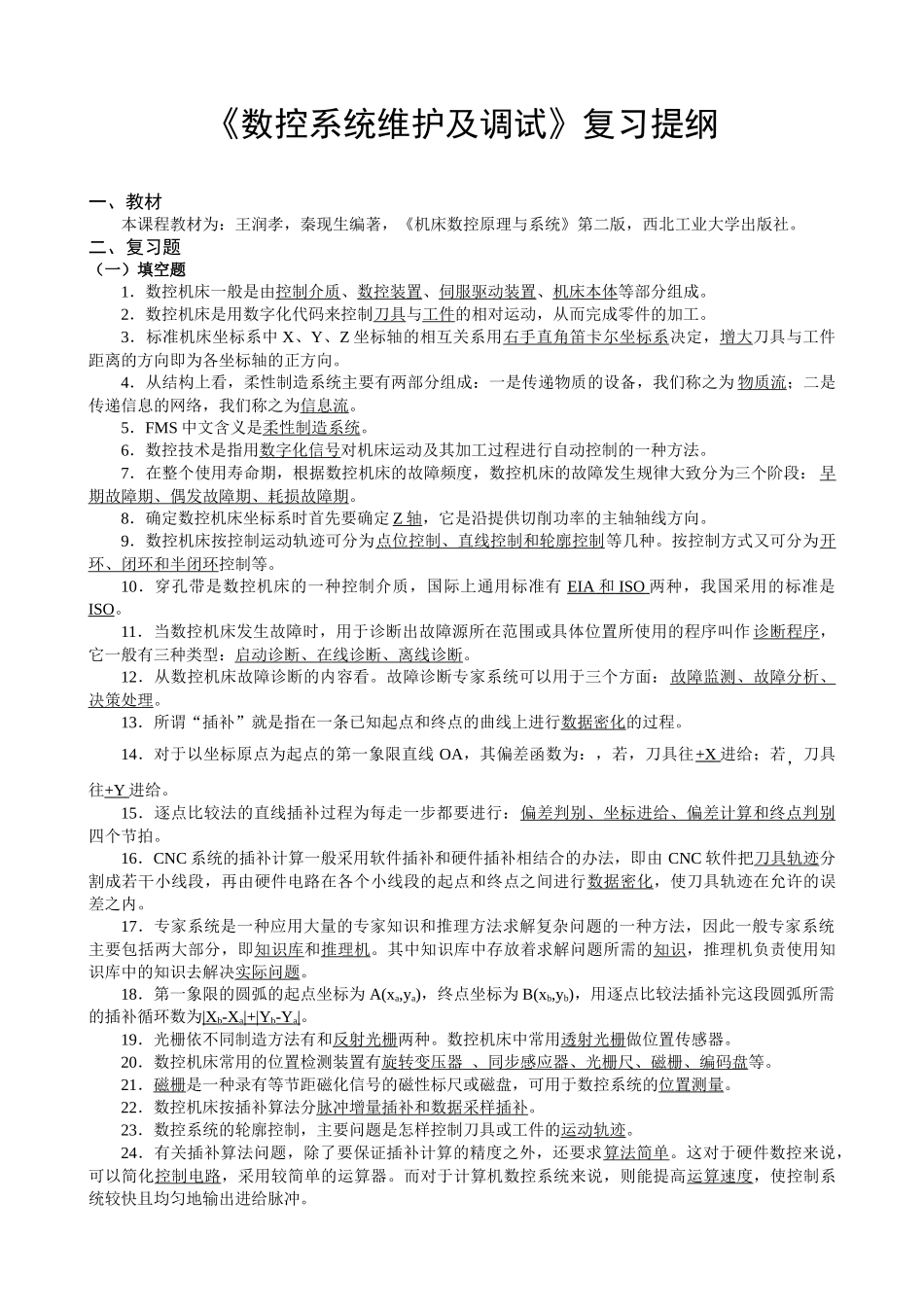

《数控系统维护及调试》复习提纲一、教材本课程教材为：王润孝，秦现生编著，《机床数控原理与系统》第二版，西北工业大学出版社。二、复习题（一）填空题1．数控机床一般是由控制介质、数控装置、伺服驱动装置、机床本体等部分组成。2．数控机床是用数字化代码来控制刀具与工件的相对运动，从而完成零件的加工。3．标准机床坐标系中X、Y、Z坐标轴的相互关系用右手直角笛卡尔坐标系决定，增大刀具与工件距离的方向即为各坐标轴的正方向。4．从结构上看，柔性制造系统主要有两部分组成：一是传递物质的设备，我们称之为物质流；二是传递信息的网络，我们称之为信息流。5．FMS中文含义是柔性制造系统。6．数控技术是指用数字化信号对机床运动及其加工过程进行自动控制的一种方法。7．在整个使用寿命期，根据数控机床的故障频度，数控机床的故障发生规律大致分为三个阶段：早期故障期、偶发故障期、耗损故障期。8．确定数控机床坐标系时首先要确定Z轴，它是沿提供切削功率的主轴轴线方向。9．数控机床按控制运动轨迹可分为点位控制、直线控制和轮廓控制等几种。按控制方式又可分为开环、闭环和半闭环控制等。10．穿孔带是数控机床的一种控制介质，国际上通用标准有EIA和ISO两种，我国采用的标准是ISO。11．当数控机床发生故障时，用于诊断出故障源所在范围或具体位置所使用的程序叫作诊断程序，它一般有三种类型：启动诊断、在线诊断、离线诊断。12．从数控机床故障诊断的内容看。故障诊断专家系统可以用于三个方面：故障监测、故障分析、决策处理。13．所谓“插补”就是指在一条已知起点和终点的曲线上进行数据密化的过程。14．对于以坐标原点为起点的第一象限直线OA，其偏差函数为：，若，刀具往+X进给；若，刀具往+Y进给。15．逐点比较法的直线插补过程为每走一步都要进行：偏差判别、坐标进给、偏差计算和终点判别四个节拍。16．CNC系统的插补计算一般采用软件插补和硬件插补相结合的办法，即由CNC软件把刀具轨迹分割成若干小线段，再由硬件电路在各个小线段的起点和终点之间进行数据密化，使刀具轨迹在允许的误差之内。17．专家系统是一种应用大量的专家知识和推理方法求解复杂问题的一种方法，因此一般专家系统主要包括两大部分，即知识库和推理机。其中知识库中存放着求解问题所需的知识，推理机负责使用知识库中的知识去解决实际问题。18．第一象限的圆弧的起点坐标为A(xa,ya)，终点坐标为B(xb,yb)，用逐点比较法插补完这段圆弧所需的插补循环数为|Xb-Xa|+|Yb-Ya|。19．光栅依不同制造方法有和反射光栅两种。数控机床中常用透射光栅做位置传感器。20．数控机床常用的位置检测装置有旋转变压器、同步感应器、光栅尺、磁栅、编码盘等。21．磁栅是一种录有等节距磁化信号的磁性标尺或磁盘，可用于数控系统的位置测量。22．数控机床按插补算法分脉冲增量插补和数据采样插补。23．数控系统的轮廓控制，主要问题是怎样控制刀具或工件的运动轨迹。24．有关插补算法问题，除了要保证插补计算的精度之外，还要求算法简单。这对于硬件数控来说，可以简化控制电路，采用较简单的运算器。而对于计算机数控系统来说，则能提高运算速度，使控制系统较快且均匀地输出进给脉冲。25．数字积分法又称DDA法。采用数字积分法进行插补，脉冲分配均匀，易于实现多坐标直线插补联动或描绘平面上各种函数曲线，精度也能满足要求，所以数字积分法在轮廓控制数控系统方面获得相当广泛的应用。26．CPU是CNC装置的核心，它由运算器和控制器两个部分组成，运算器是对数据进行算术和逻辑运算的部件，控制器是统一指挥和控制数控系统各部件的中央机构。27．CNC系统中，实时性要求最高的任务是插补和位置控制。28．旋转变压器是根据电磁感应原理工作的。29．在单CPU的CNC系统中，主要采用分时共享的原则来解决多任务的同时运行。30．CNC系统控制软件中两个最突出的特征是：多任务并行处理和多重实时中断。31．脉冲发生器有二种类型：增量式和绝对式。32．CNC系统中，软件与硬件的分配比例是由性价比决定的。33．CNC系统软件必须完成管理和控制两大任务。34．在CNC软件中资源分时共享要解决的问题是各任务何时占...
