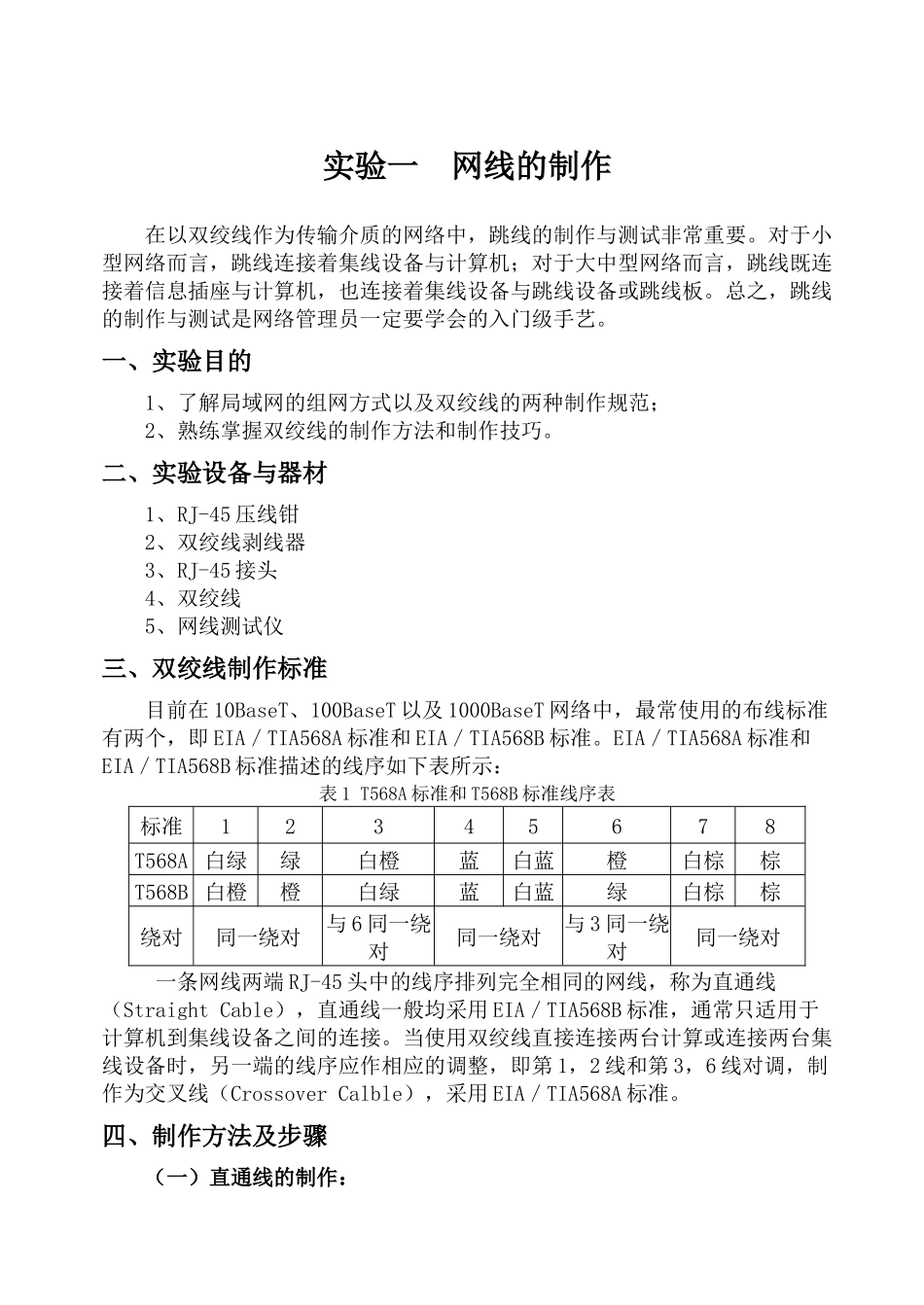

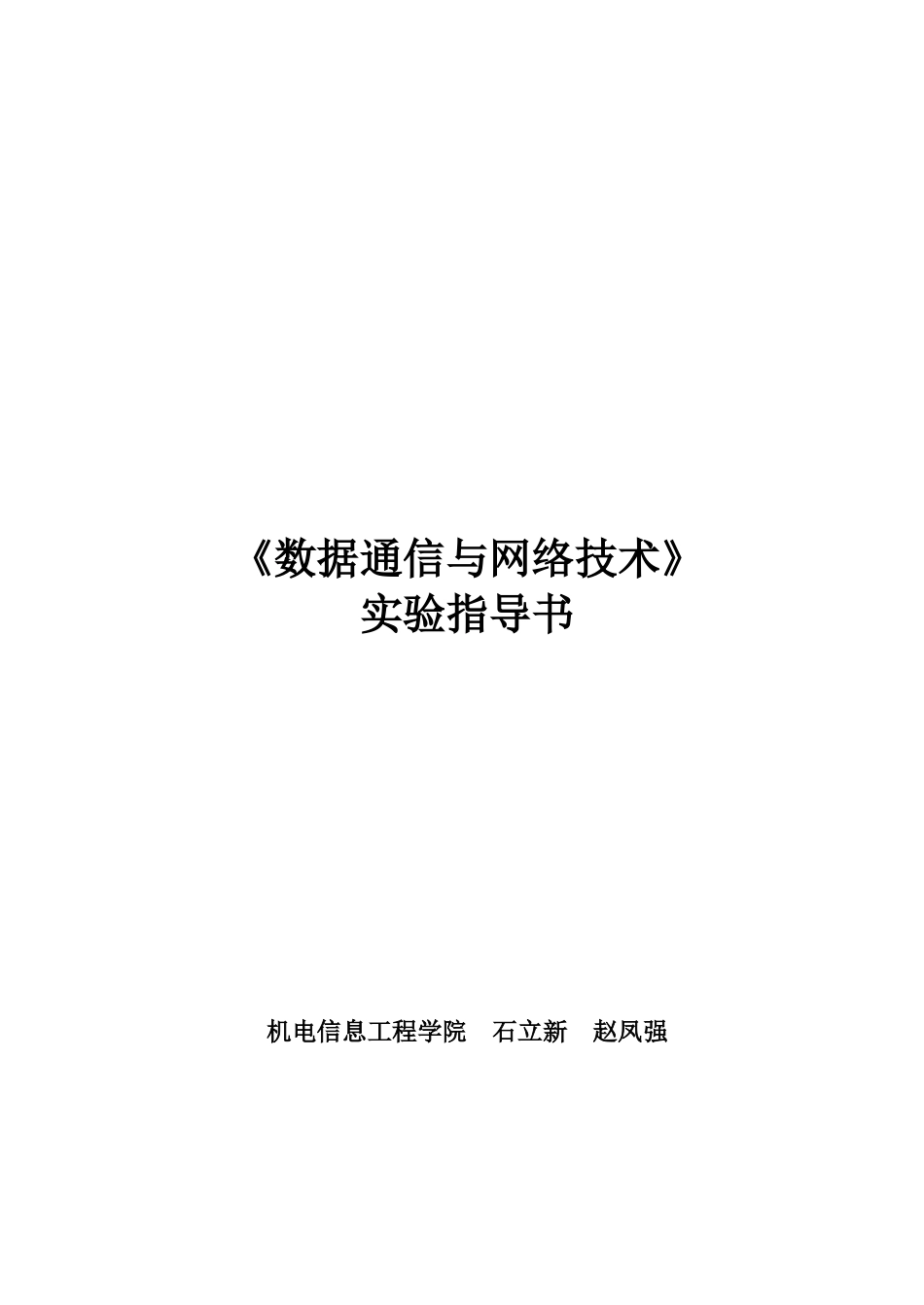

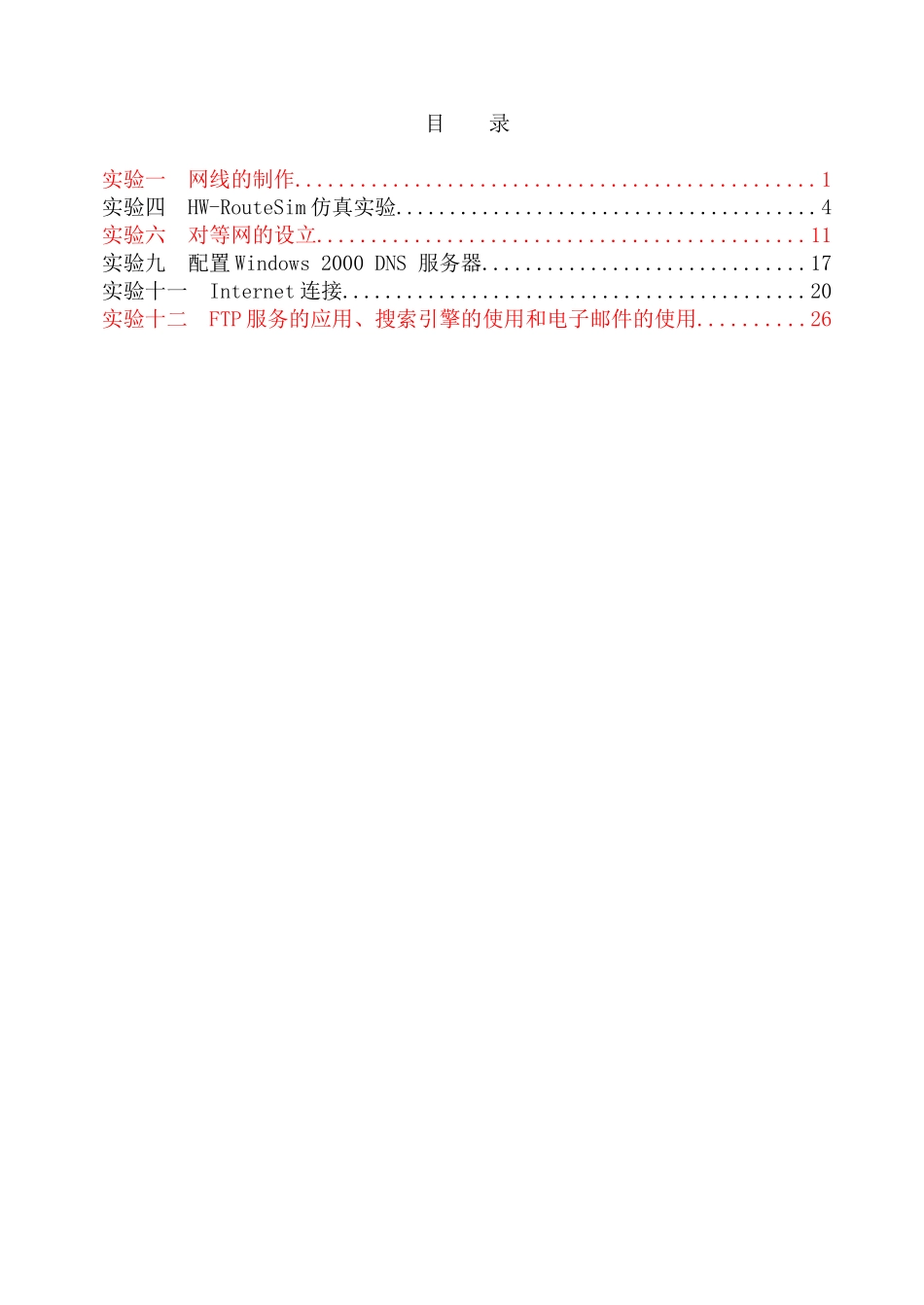

《数据通信与网络技术》实验指导书机电信息工程学院石立新赵凤强目录实验一网线的制作................................................1实验四HW-RouteSim仿真实验.......................................4实验六对等网的设立.............................................11实验九配置Windows2000DNS服务器..............................17实验十一Internet连接...........................................20实验十二FTP服务的应用、搜索引擎的使用和电子邮件的使用..........26实验一网线的制作在以双绞线作为传输介质的网络中，跳线的制作与测试非常重要。对于小型网络而言，跳线连接着集线设备与计算机；对于大中型网络而言，跳线既连接着信息插座与计算机，也连接着集线设备与跳线设备或跳线板。总之，跳线的制作与测试是网络管理员一定要学会的入门级手艺。一、实验目的1、了解局域网的组网方式以及双绞线的两种制作规范；2、熟练掌握双绞线的制作方法和制作技巧。二、实验设备与器材1、RJ-45压线钳2、双绞线剥线器3、RJ-45接头4、双绞线5、网线测试仪三、双绞线制作标准目前在10BaseT、100BaseT以及1000BaseT网络中，最常使用的布线标准有两个，即EIA／TIA568A标准和EIA／TIA568B标准。EIA／TIA568A标准和EIA／TIA568B标准描述的线序如下表所示：表1T568A标准和T568B标准线序表标准12345678T568A白绿绿白橙蓝白蓝橙白棕棕T568B白橙橙白绿蓝白蓝绿白棕棕绕对同一绕对与6同一绕对同一绕对与3同一绕对同一绕对一条网线两端RJ-45头中的线序排列完全相同的网线，称为直通线（StraightCable），直通线一般均采用EIA／TIA568B标准，通常只适用于计算机到集线设备之间的连接。当使用双绞线直接连接两台计算或连接两台集线设备时，另一端的线序应作相应的调整，即第1，2线和第3，6线对调，制作为交叉线（CrossoverCalble），采用EIA／TIA568A标准。四、制作方法及步骤（一）直通线的制作：步骤1：利用压线钳的剪线刀口剪取适当长度的网线。至少0.6米，最多不超过100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果在剥除双绞线的外皮时，觉得裸露出的部分太短，不利于制作RJ－45接头时，可以紧握双绞线的外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。步骤2：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方。将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即放在靠外的位置。步骤3：按照EIA／TIA568B标准理顺线序。需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。正确线序左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕步骤4：将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，符合EIA／TIA的标准。最后再将双绞线的每一根线依序放入RJ－45接头引脚内，第一只引脚内应该放白橙色的线，其余类推。步骤5：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ－45接头。市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上。步骤6：重复步骤2到步骤5，制作另一端的RJ－45接头。因为工作站与集线器之间是直接对接，所以另一端RJ－45接头的引脚接法完全一样。完成后的连接线两端的RJ－45接头无论引脚和颜色都完全一样，这种连接方法适用于工作站与集线器之间的连接。步骤7：将做好的双绞线用双绞线测试仪进行测试，如果测试仪的4个指示灯按从上到下的顺序循环呈现绿灯，则说明连线制作正确；如果4个指示灯中有的呈现绿灯,有的呈现红灯，则说明双绞线线序出现问题；如果4个指示灯中有的呈现绿灯,有的不亮，则说明双绞线存在接触不良的问题。（二）交叉线的制作：交叉线的制作步骤与直通线的制作步骤相同，只是双绞线的一端应采用EIA／TIA568A标准，另一端则采用EIA／TIA56...
