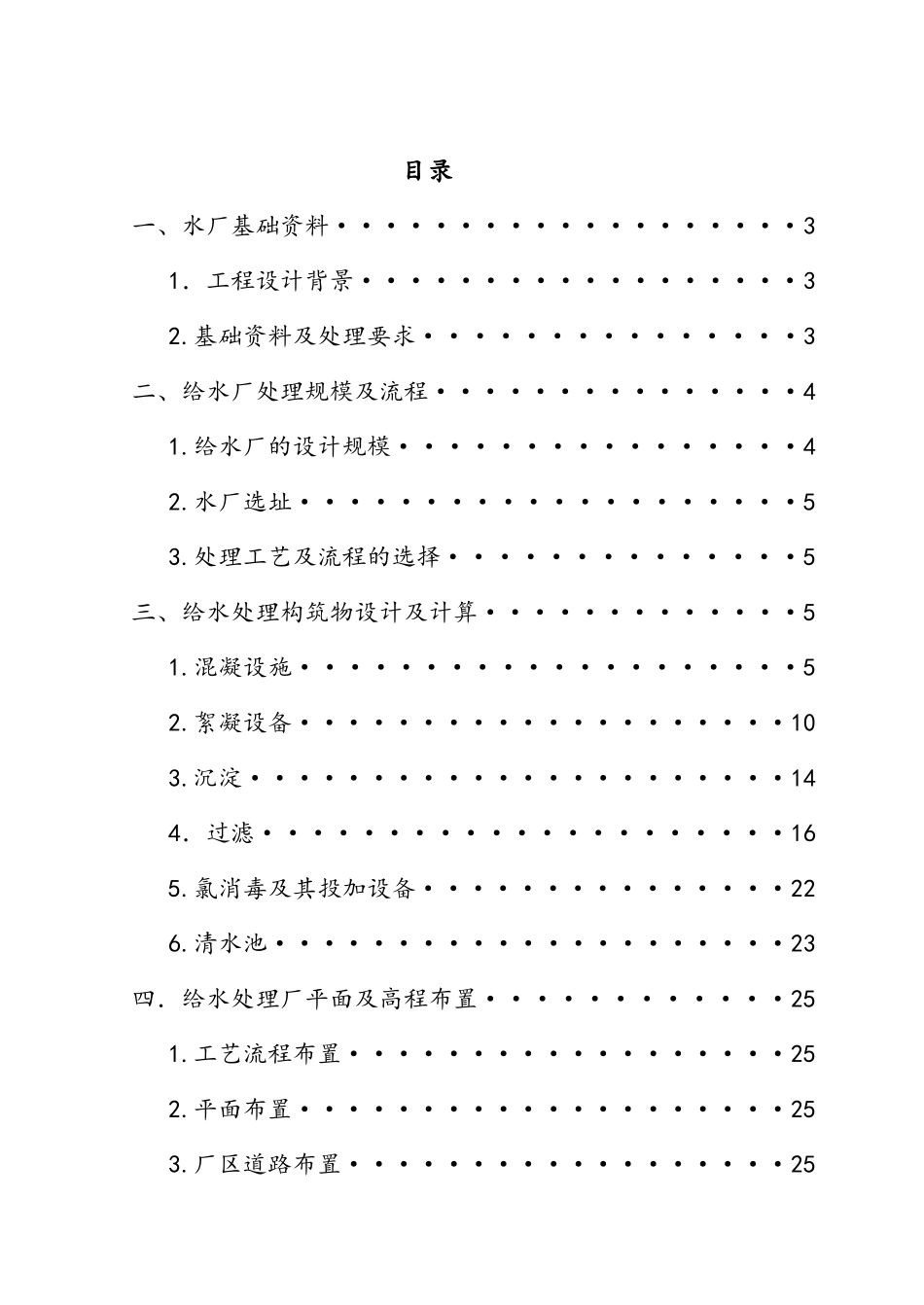

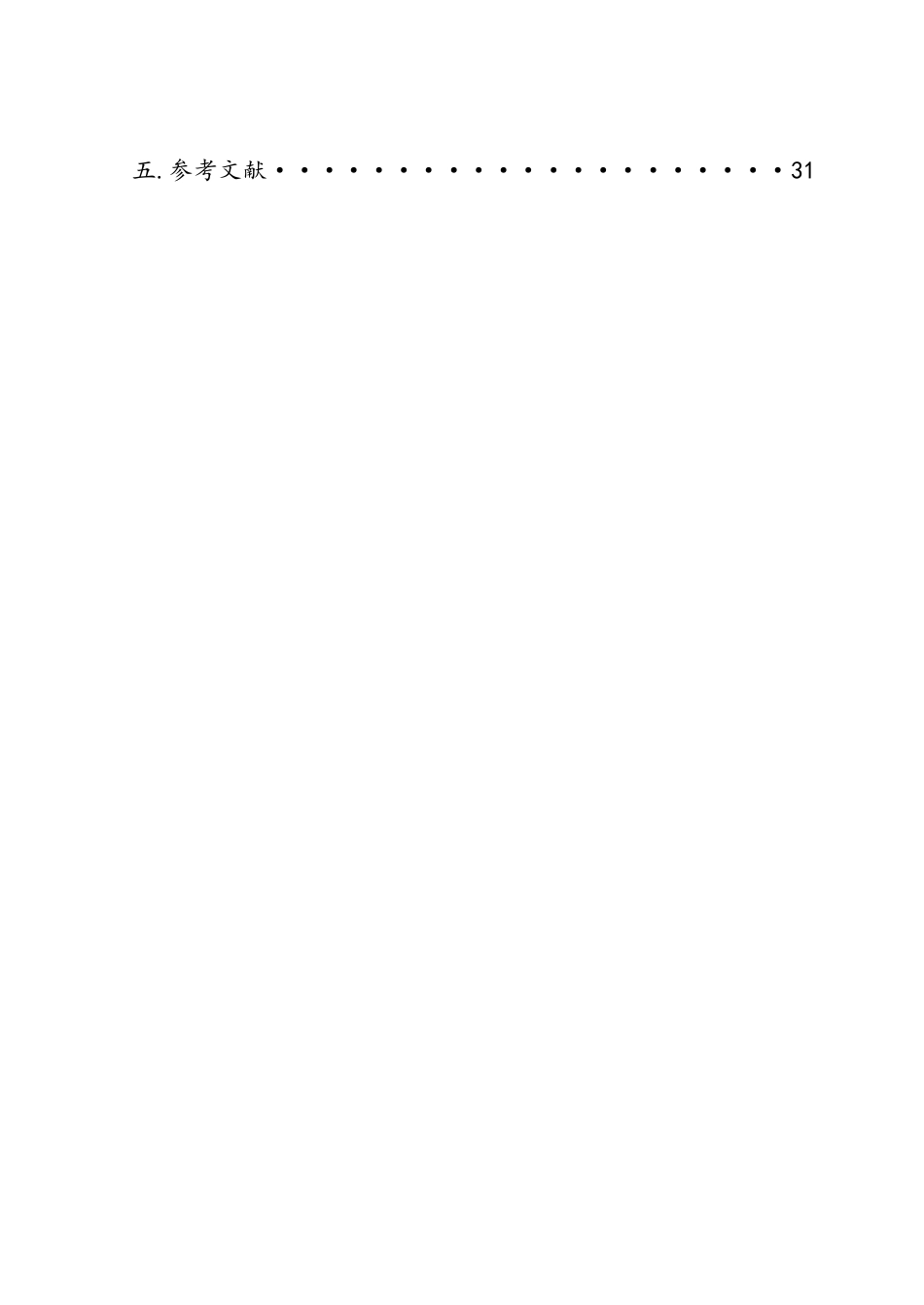

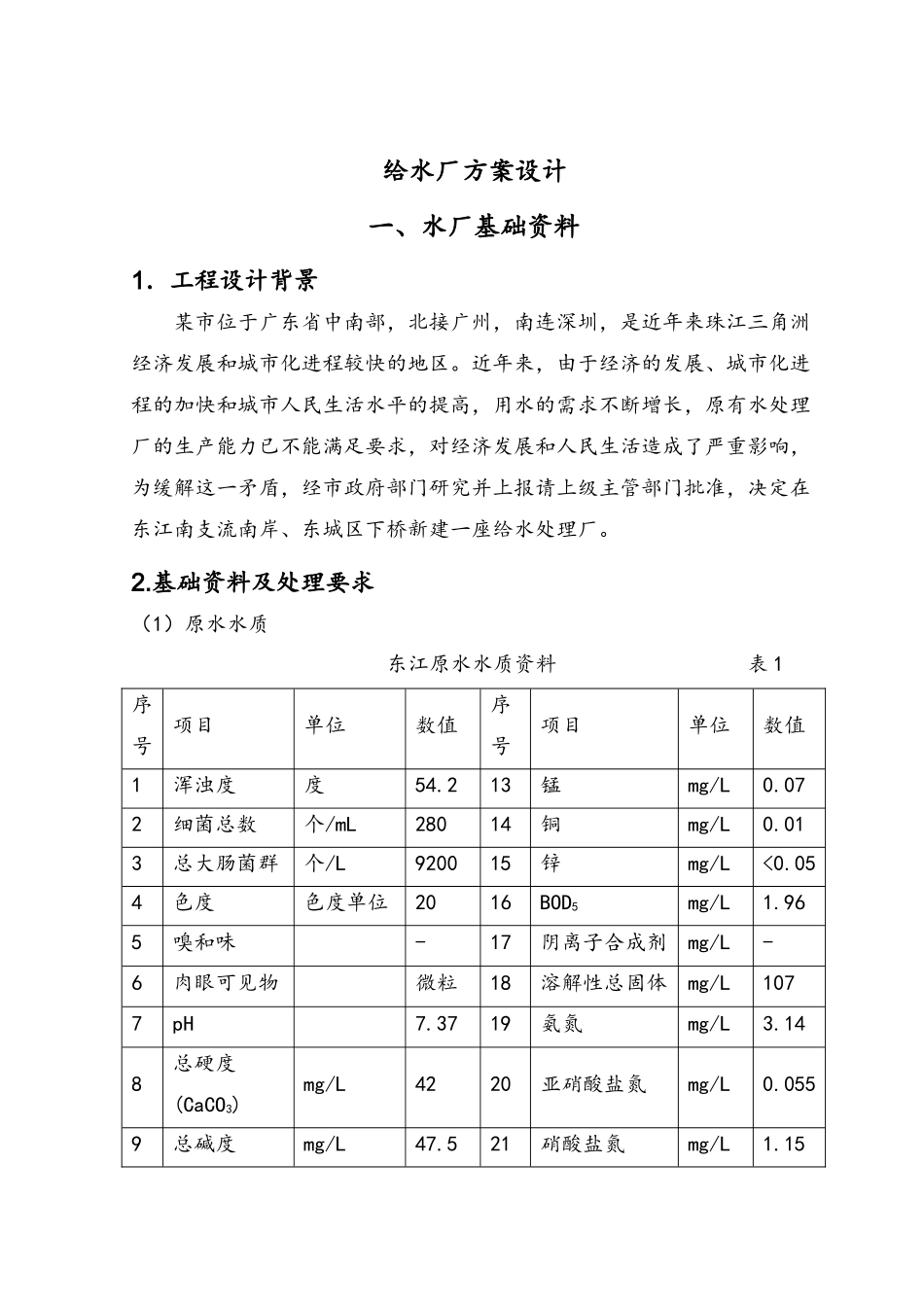

目录一、水厂基础资料···················31．工程设计背景··················32.基础资料及处理要求···············3二、给水厂处理规模及流程···············41.给水厂的设计规模················42.水厂选址····················53.处理工艺及流程的选择··············5三、给水处理构筑物设计及计算·············51.混凝设施····················52.絮凝设备····················103.沉淀······················144．过滤·····················165.氯消毒及其投加设备···············226.清水池·····················23四．给水处理厂平面及高程布置············251.工艺流程布置··················252.平面布置····················253.厂区道路布置··················25五.参考文献·····················31给水厂方案设计一、水厂基础资料1．工程设计背景某市位于广东省中南部，北接广州，南连深圳，是近年来珠江三角洲经济发展和城市化进程较快的地区。近年来，由于经济的发展、城市化进程的加快和城市人民生活水平的提高，用水的需求不断增长，原有水处理厂的生产能力已不能满足要求，对经济发展和人民生活造成了严重影响，为缓解这一矛盾，经市政府部门研究并上报请上级主管部门批准，决定在东江南支流南岸、东城区下桥新建一座给水处理厂。2.基础资料及处理要求（1）原水水质东江原水水质资料表1序号项目单位数值序号项目单位数值1浑浊度度54.213锰mg/L0.072细菌总数个/mL28014铜mg/L0.013总大肠菌群个/L920015锌mg/L<0.054色度色度单位2016BOD5mg/L1.965嗅和味-17阴离子合成剂mg/L-6肉眼可见物微粒18溶解性总固体mg/L1077pH7.3719氨氮mg/L3.148总硬度(CaCO3)mg/L4220亚硝酸盐氮mg/L0.0559总碱度mg/L47.521硝酸盐氮mg/L1.15序号项目单位数值序号项目单位数值10氯化物mg/L15.222耗氧量mg/L2.4911硫酸盐mg/L13.323溶解氧mg/L6.9712总铁mg/L0.17（2）地质条件根据岩土工程勘察报告，水厂厂区现场地表层分布较厚的素填土层，并夹杂大量的块石，平均厚度为5米左右，最大层厚达9.4米，该土层结构松散，工程地质性质差，未经处理不能作为构筑物的持力层，为提高地基承载力及减少构筑物的沉降变形，本工程采用振动沉管碎石桩对填土层进行加固处理.桩体填充物为碎石，碎石粒径为2~5CM，桩径为400毫米，桩孔距为1M，按梅花形布置。（3）气象条件项目所在地属于亚热带海洋性气候，阳光充足，雨量充沛，多年平均气温22℃，绝对最高温度38.2℃(94.7.2)，绝对最低温度－0.5℃(57.2.11)，年平均霜冻日3.6天，最多10天。年平均日照时数1932小时，年平均降雨量1788.6mm，日最大降雨量367.8mm(81.7.1)，年平均相对湿度79％。主导风向西北风。（4）处理要求出厂水水质指标满足《生活饮用水卫生标准》（GB5749—2006）的相关要求。原水水力混合池隔板反应池斜管沉淀池V型滤池清水池PAC氯消毒工艺9二、给水厂处理规模及流程1.给水厂的设计规模该净水厂总设计规模为12×104m3/d。征地面积约40000m2，地形图见附图。2.水厂选址水厂选址的原则：1）厂址应选择在工程地质条件较好的地方；2）水厂尽可能选择在不受洪水威胁的地方，否则应考虑防洪措施；3）水厂应少占农田或不占农田，并留有适当的发展余地；4）水厂应设置在交通方便、靠近电源的地方，以利于施工管理，降低输电线路的造价；5）当取水地点距离用水区较近时，水厂一般设置在取水构筑物附近，通常与取水构筑物在一起。3.处理工艺及流程的选择由于地表水源水位变化不大，原水的浊度，色度有季节性的变化。根据处理需要。选择如下处理工艺：三、给水处理构筑物设计及计算1.混凝设施水的混凝是指水中杂质微粒和混凝剂进行混合，絮凝形成较大的絮凝体（即矾花、绒粒或絮状物）...
