工业机械手液压系统设计VIP免费

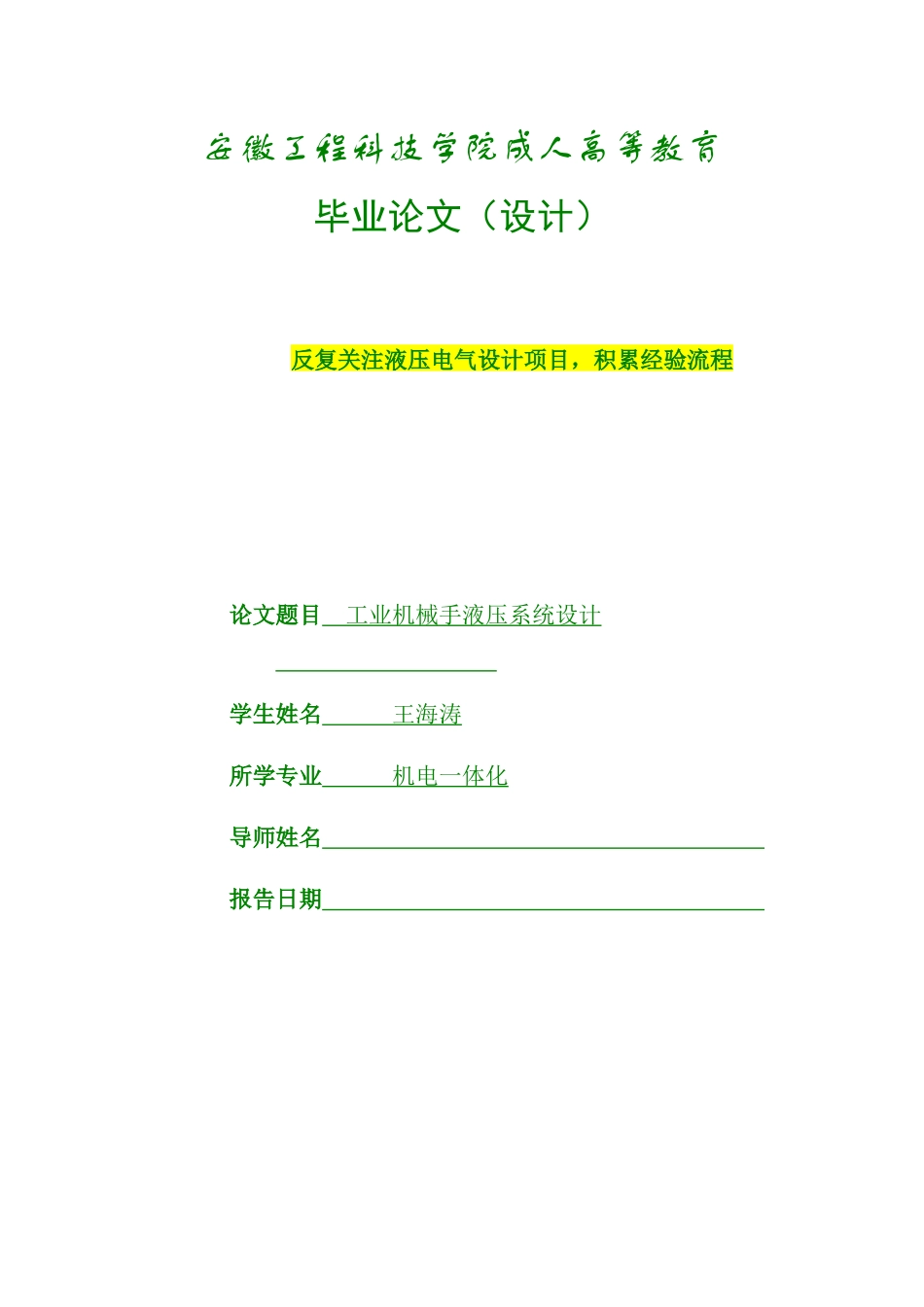

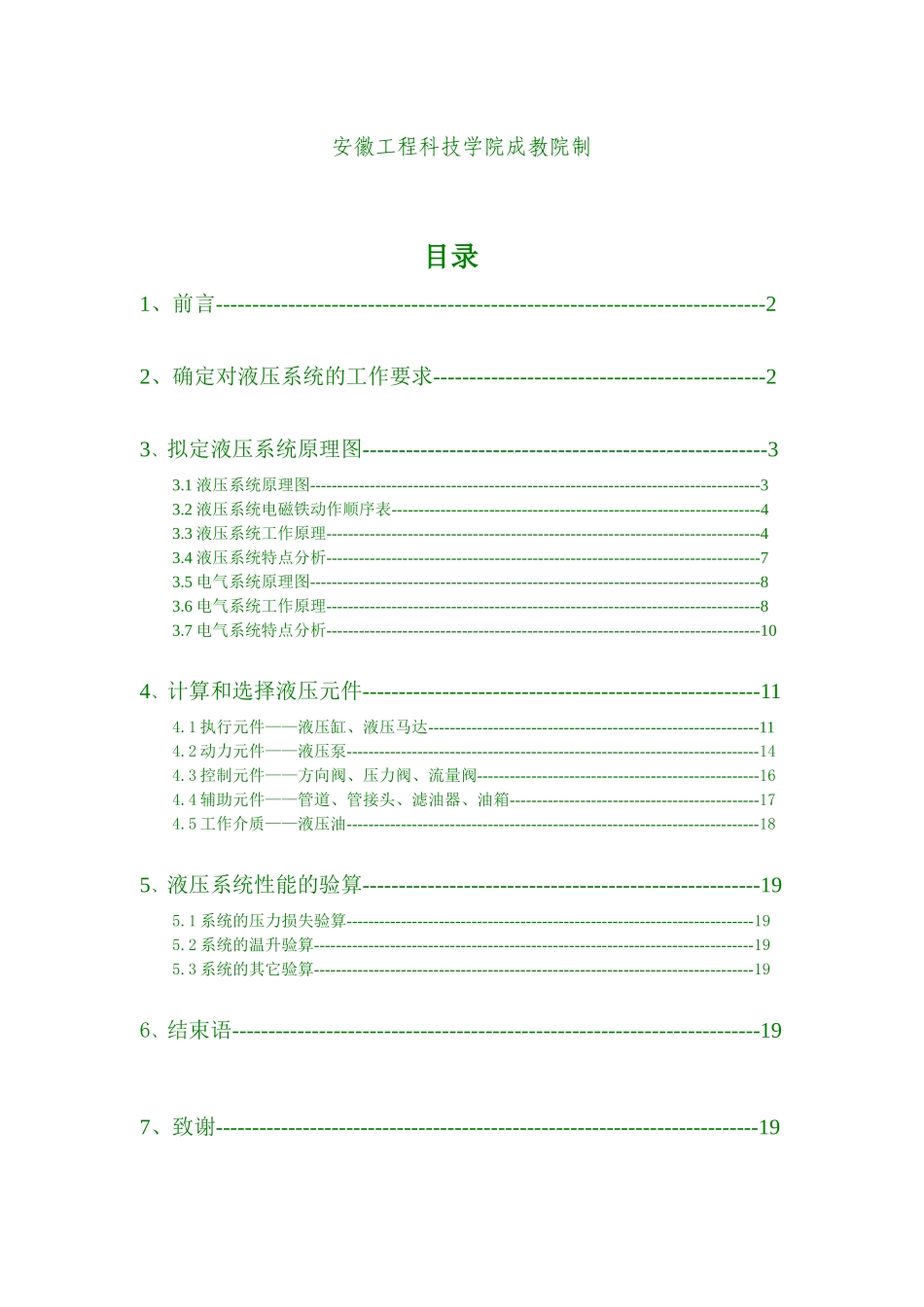

安徽工程科技学院成人高等教育毕业论文（设计）反复关注液压电气设计项目，积累经验流程论文题目工业机械手液压系统设计学生姓名王海涛所学专业机电一体化导师姓名报告日期安徽工程科技学院成教院制目录1、前言----------------------------------------------------------------------------22、确定对液压系统的工作要求----------------------------------------------23、拟定液压系统原理图--------------------------------------------------------33.1液压系统原理图-----------------------------------------------------------------------------------33.2液压系统电磁铁动作顺序表--------------------------------------------------------------------43.3液压系统工作原理--------------------------------------------------------------------------------43.4液压系统特点分析--------------------------------------------------------------------------------73.5电气系统原理图-----------------------------------------------------------------------------------83.6电气系统工作原理--------------------------------------------------------------------------------83.7电气系统特点分析--------------------------------------------------------------------------------104、计算和选择液压元件-------------------------------------------------------114.1执行元件——液压缸、液压马达-------------------------------------------------------------114.2动力元件——液压泵----------------------------------------------------------------------------144.3控制元件——方向阀、压力阀、流量阀----------------------------------------------------164.4辅助元件——管道、管接头、滤油器、油箱----------------------------------------------174.5工作介质——液压油----------------------------------------------------------------------------185、液压系统性能的验算-------------------------------------------------------195.1系统的压力损失验算---------------------------------------------------------------------------195.2系统的温升验算---------------------------------------------------------------------------------195.3系统的其它验算---------------------------------------------------------------------------------196、结束语-------------------------------------------------------------------------197、致谢---------------------------------------------------------------------------198、参考文献----------------------------------------------------------------------19工业机械手液压系统设计[摘要]机械手是模仿人的手部动作，按给定程序、轨迹和要求实现自动抓取、搬运和操作的自动装置。它特别是在高温、高压、多粉尘、易燃、易爆、放射性等恶劣环境中，以及笨重、单调、频繁的操作中代替人作业，因此获得日益广泛的应用。机械手一般由执行机构、驱动系统、控制系统及检测装置三大部分组成，智能机械手还具有感觉系统和智能系统。本篇介绍的工业机械手属圆柱坐标式、全液压驱动机械手。本篇根据液压系统设计的一般程序，分四步详细地介绍了工业机械手液压系统设计过程，其中第3步拟定液压系统原理图是重点。[关键词]机械手液压电气1、前言工业机械手的技术参数是说明机械手规格与性能的具体指标，一般有以下几个方面：⑴握取重量。握取重量标明了机械手的负载能力。这项参数与机械手的运动速度有关，通常指正常运行速度所握取的工件重量。⑵运动速度。运动速度是反映机械手性能的一项重要技术参数。它与机械手握取重量、定位、精度等参数都有密切关系，同时也直接影响机械手的运动周期。⑶自由度。确定工业机械手的手部在运动空间的位置和姿态的、独立的变化参数就是工业机械手的自由度。自由度越多，其动作越灵活，适应性越强，但结构也相应越复杂。一般具有4～6个自由度即...
