室外工程施工组织设计( 62页)VIP免费

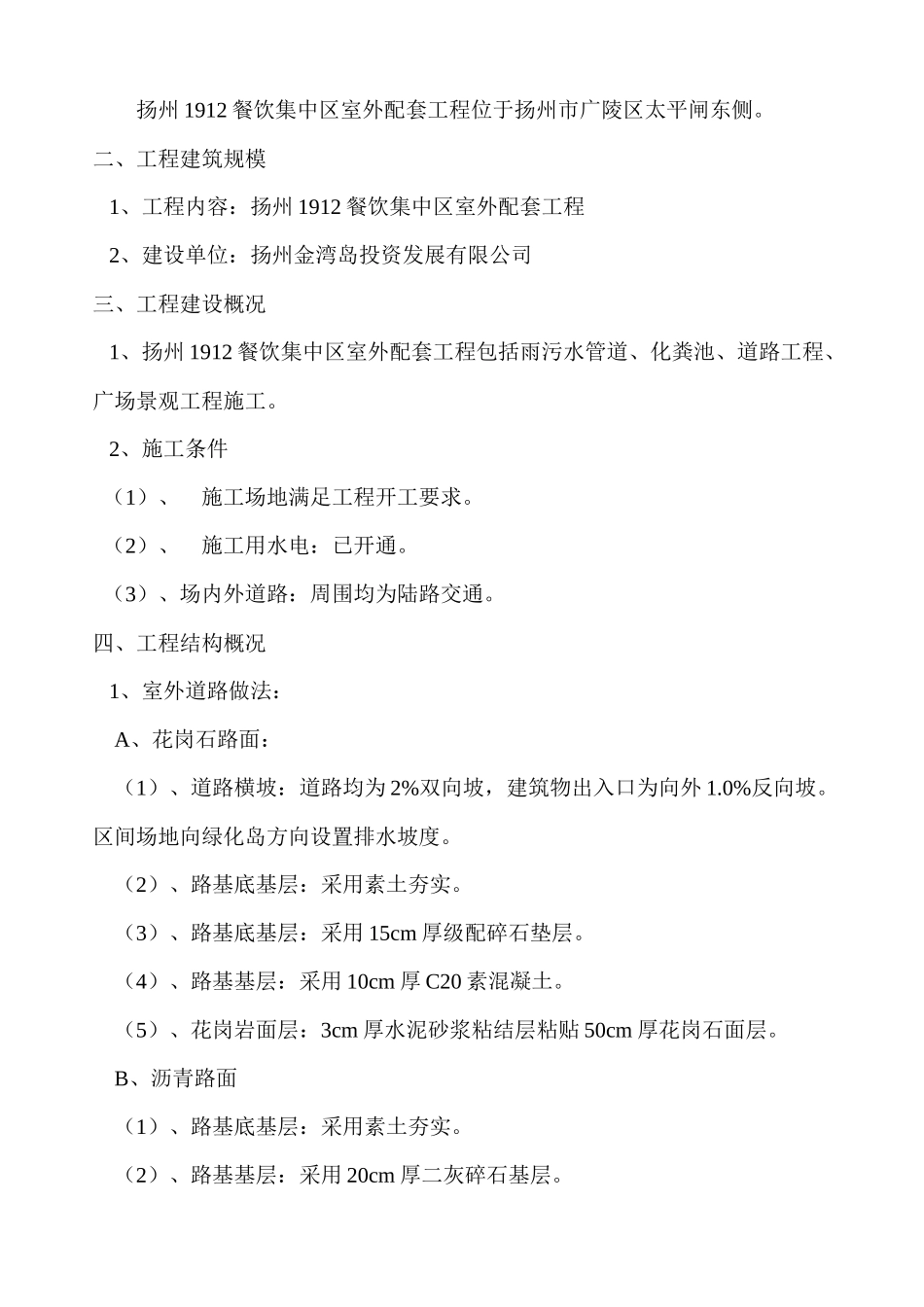

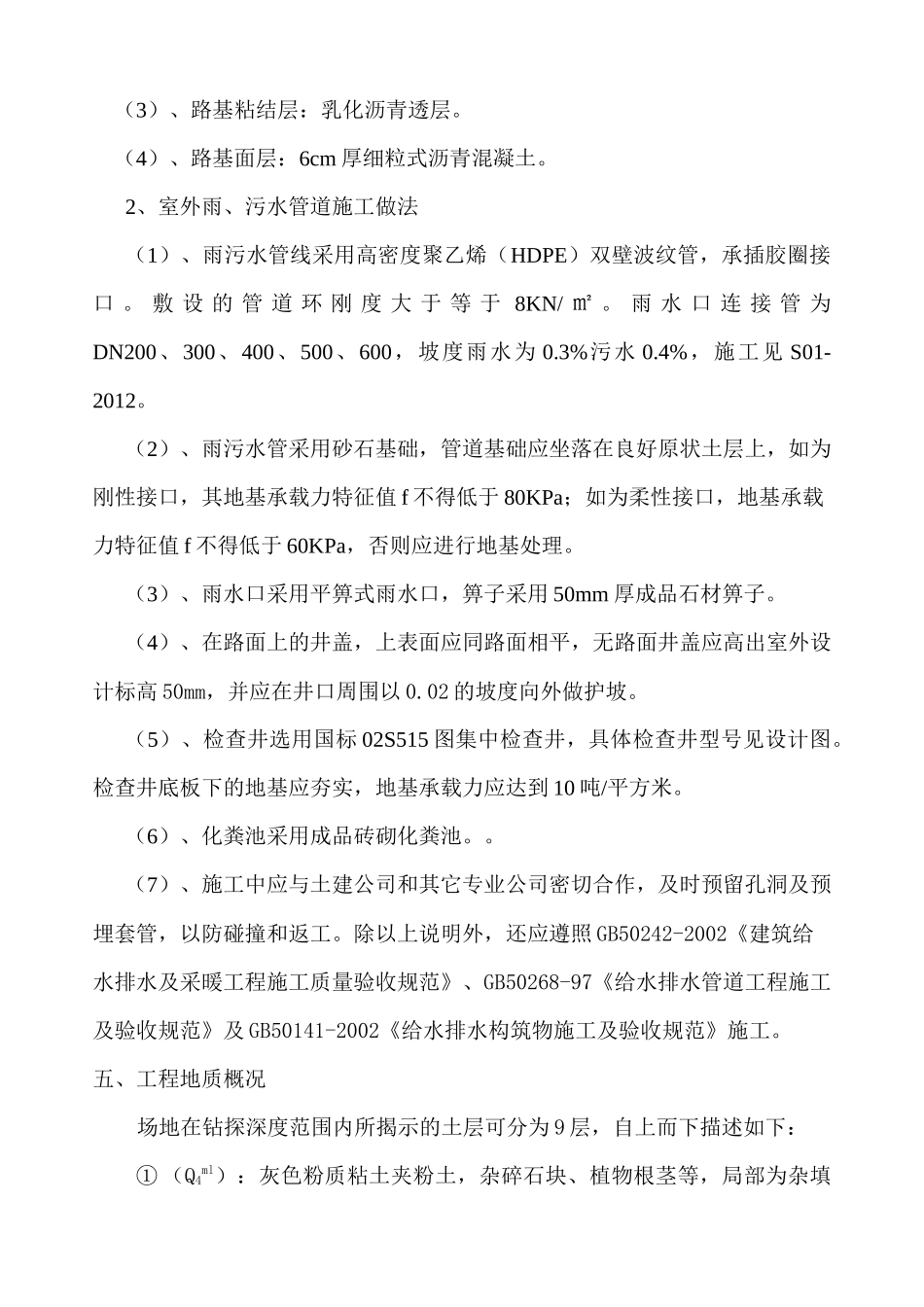

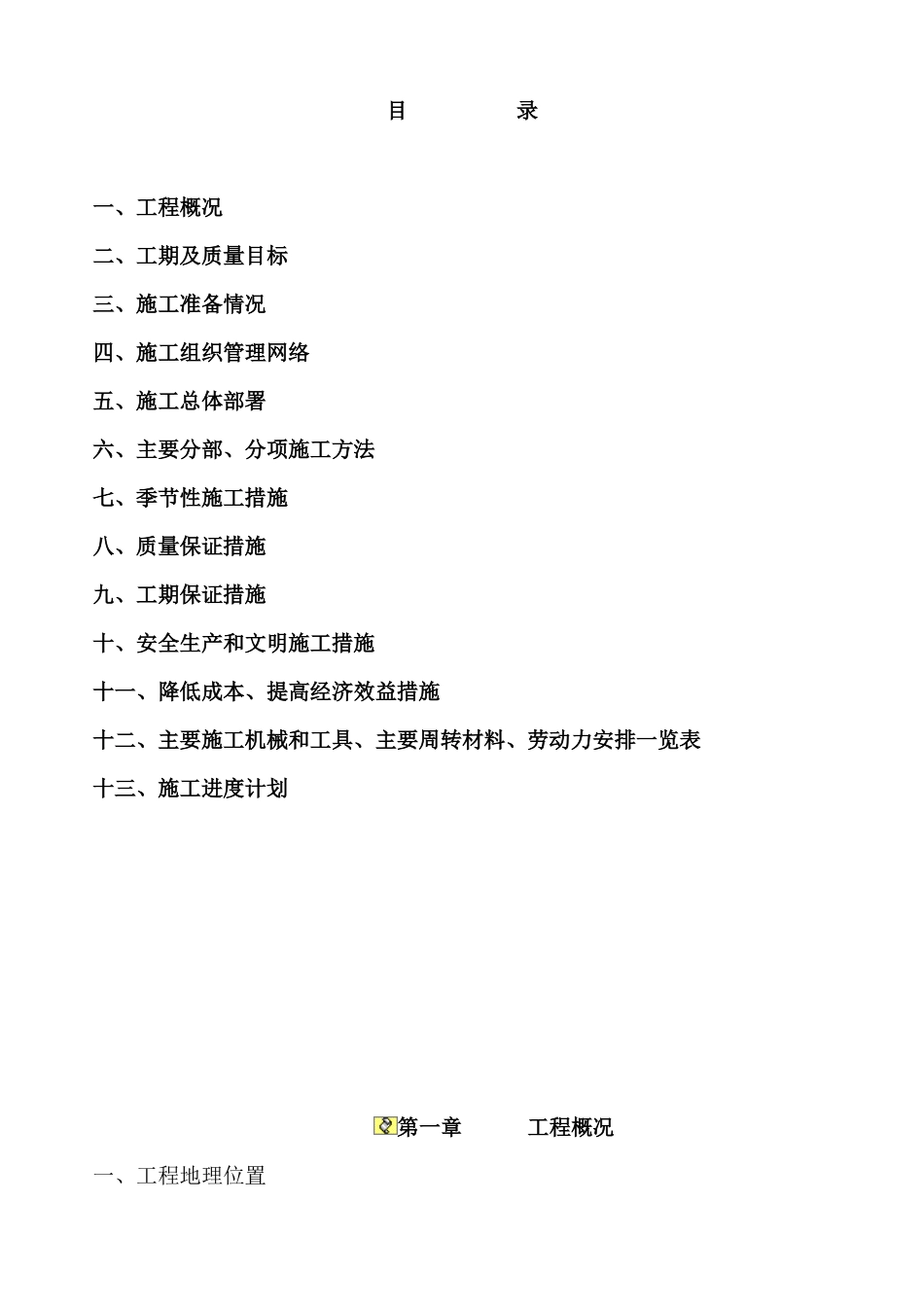

目录一、工程概况二、工期及质量目标三、施工准备情况四、施工组织管理网络五、施工总体部署六、主要分部、分项施工方法七、季节性施工措施八、质量保证措施九、工期保证措施十、安全生产和文明施工措施十一、降低成本、提高经济效益措施十二、主要施工机械和工具、主要周转材料、劳动力安排一览表十三、施工进度计划第一章工程概况一、工程地理位置扬州1912餐饮集中区室外配套工程位于扬州市广陵区太平闸东侧。二、工程建筑规模1、工程内容：扬州1912餐饮集中区室外配套工程2、建设单位：扬州金湾岛投资发展有限公司三、工程建设概况1、扬州1912餐饮集中区室外配套工程包括雨污水管道、化粪池、道路工程、广场景观工程施工。2、施工条件（1）、施工场地满足工程开工要求。（2）、施工用水电：已开通。（3）、场内外道路：周围均为陆路交通。四、工程结构概况1、室外道路做法：A、花岗石路面：（1）、道路横坡：道路均为2%双向坡，建筑物出入口为向外1.0%反向坡。区间场地向绿化岛方向设置排水坡度。（2）、路基底基层：采用素土夯实。（3）、路基底基层：采用15cm厚级配碎石垫层。（4）、路基基层：采用10cm厚C20素混凝土。（5）、花岗岩面层：3cm厚水泥砂浆粘结层粘贴50cm厚花岗石面层。B、沥青路面（1）、路基底基层：采用素土夯实。（2）、路基基层：采用20cm厚二灰碎石基层。（3）、路基粘结层：乳化沥青透层。（4）、路基面层：6cm厚细粒式沥青混凝土。2、室外雨、污水管道施工做法（1）、雨污水管线采用高密度聚乙烯（HDPE）双壁波纹管，承插胶圈接口。敷设的管道环刚度大于等于8KN/㎡。雨水口连接管为DN200、300、400、500、600，坡度雨水为0.3%污水0.4%，施工见S01-2012。（2）、雨污水管采用砂石基础，管道基础应坐落在良好原状土层上，如为刚性接口，其地基承载力特征值f不得低于80KPa；如为柔性接口，地基承载力特征值f不得低于60KPa，否则应进行地基处理。（3）、雨水口采用平箅式雨水口，箅子采用50mm厚成品石材箅子。（4）、在路面上的井盖，上表面应同路面相平，无路面井盖应高出室外设计标高50mm，并应在井口周围以0.02的坡度向外做护坡。（5）、检查井选用国标02S515图集中检查井，具体检查井型号见设计图。检查井底板下的地基应夯实，地基承载力应达到10吨/平方米。（6）、化粪池采用成品砖砌化粪池。。（7）、施工中应与土建公司和其它专业公司密切合作，及时预留孔洞及预埋套管，以防碰撞和返工。除以上说明外，还应遵照GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》、GB50268-97《给水排水管道工程施工及验收规范》及GB50141-2002《给水排水构筑物施工及验收规范》施工。五、工程地质概况场地在钻探深度范围内所揭示的土层可分为9层，自上而下描述如下：①（Q4ml）：灰色粉质粘土夹粉土，杂碎石块、植物根茎等，局部为杂填土，场地普遍分布，层厚0.5m～3.0m。②层（Q4al-pl）：灰黄色粉土，含云母片，湿，摇震反应迅速，无光泽反应，干强度、韧性低，中密状态。场地普遍分布，层厚0.5～2.6m。③层（Q4al-pl）：灰色粉土，含云母片，湿，摇震反应迅速，无光泽反应，干强度、韧性低，中密状态。场地普遍分布，层厚1.0～2.4m。④1层（Q4al-pl）：灰、灰黄色粉质粘土，含铁锰质斑，可塑状态，有光泽，手捻光滑，无摇震反应，干强度、韧性高，场地普遍分布，层厚2.0m～4.0m。④2层（Q4al-pl）：灰黄色粘土、粉质粘土，含铁锰质斑，硬塑状态，有光泽，手捻光滑，无摇震反应，干强度、韧性高，场地普遍分布，层厚1.8m～4.7m。⑤层（Q4al-pl）：灰黄色粉质粘土，局部夹粉土薄层，可塑状态，有光泽手捻光滑，无摇震反应，干强度、韧性高，场地普遍分布，部分钻孔未揭穿，揭示最大厚度10.0m。⑤′层（Q4al-pl）：灰黄色粉质粘土夹粉土，软塑状态，有光泽，手捻光滑，无摇震反应，干强度、韧性中等，场地局部分布，层厚2.0m～3.6m。⑥层（Q4al-pl）：灰黄色粉质粘土，局部夹粉土薄层，可塑状态，有光泽手捻光滑，无摇震反应，干强度、韧性中等，场地普遍分布，部分钻孔未揭穿，揭示最大厚度5.0m。⑦层（Q4al-pl）：黄灰色粉质粘土夹粉土、粉砂，近互层，含云...
