靖江市人民法院大楼安装工程VIP免费

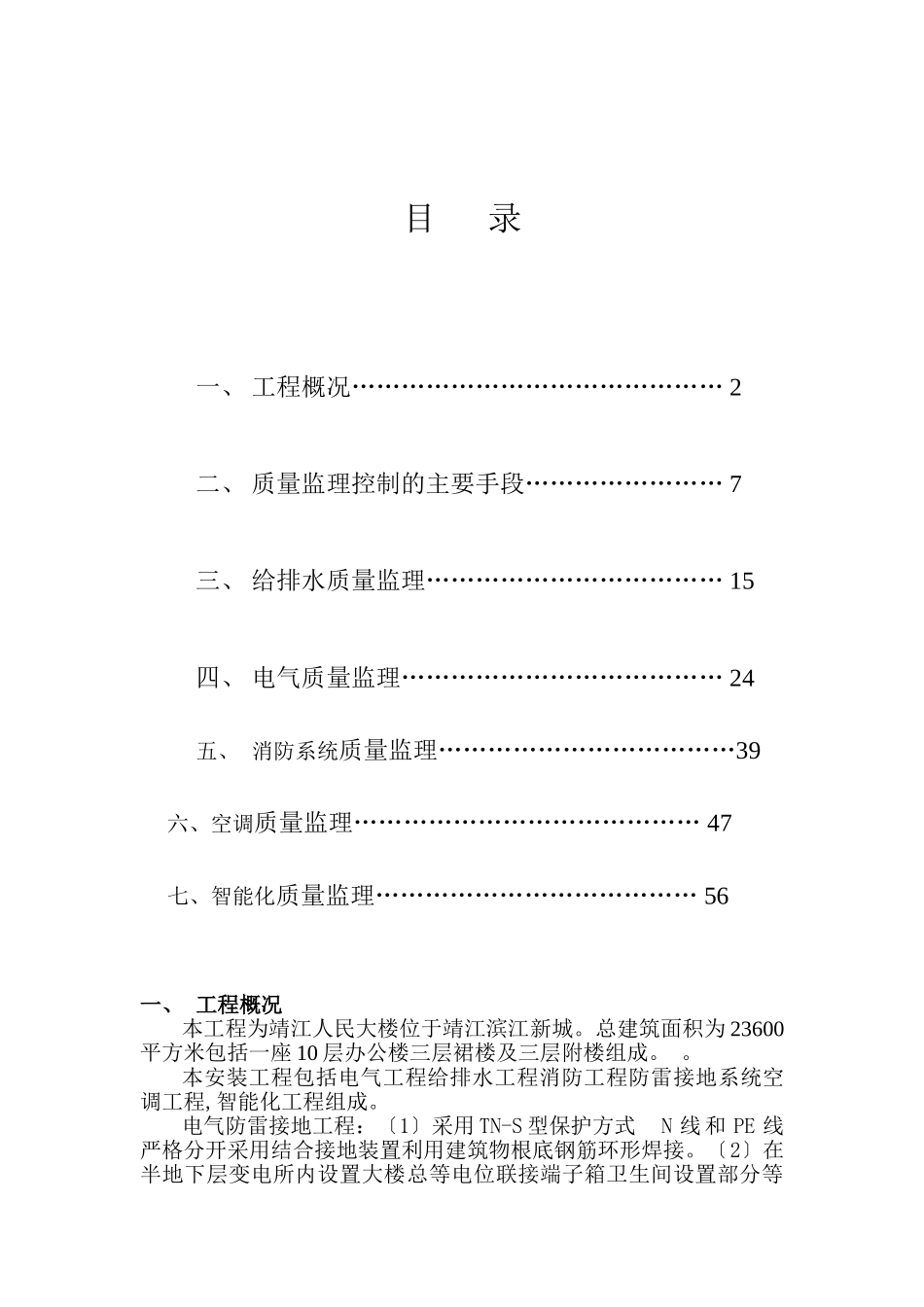

靖江市人民法院大楼安装工程_第1页
1/37

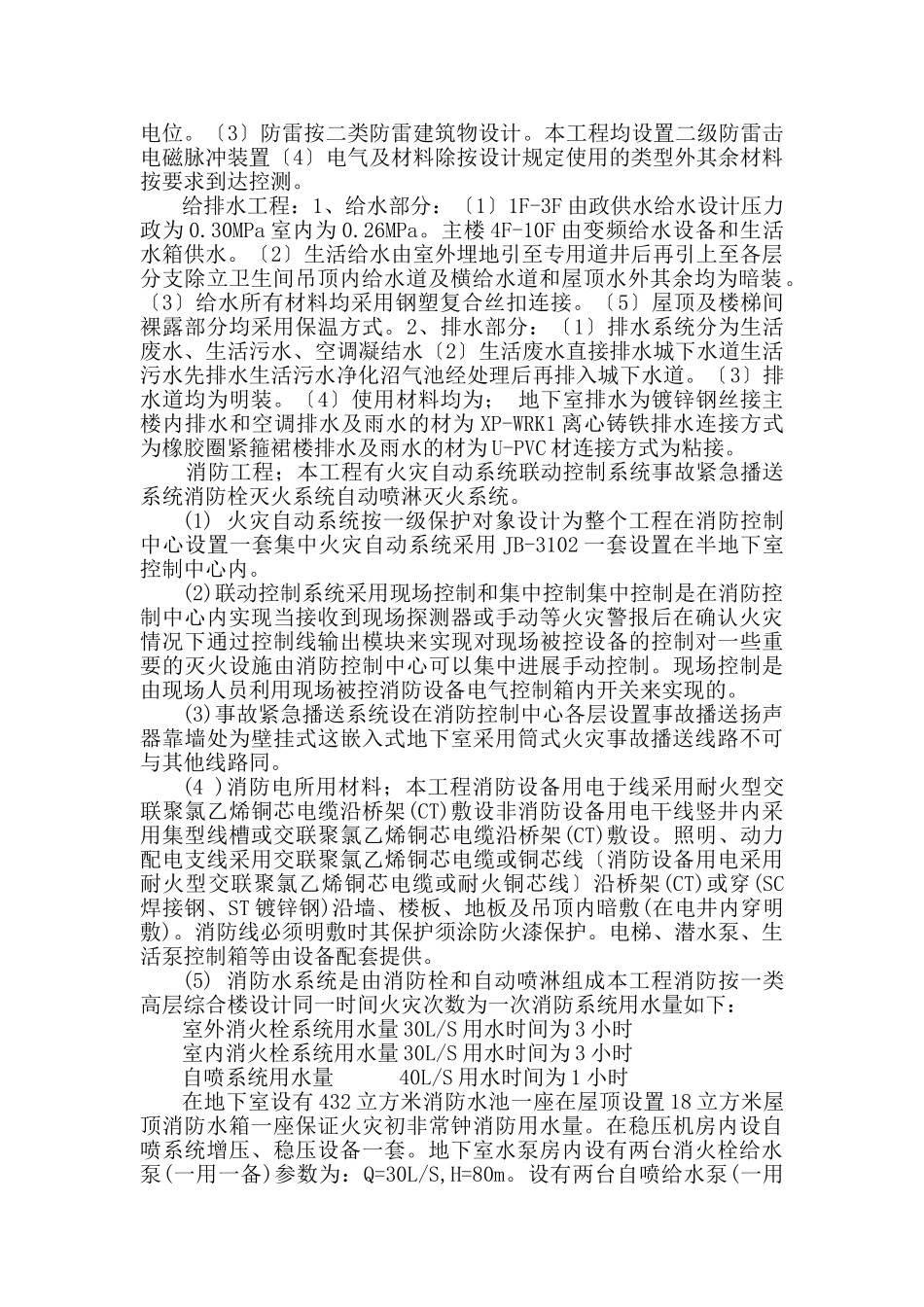

靖江市人民法院大楼安装工程_第2页
2/37

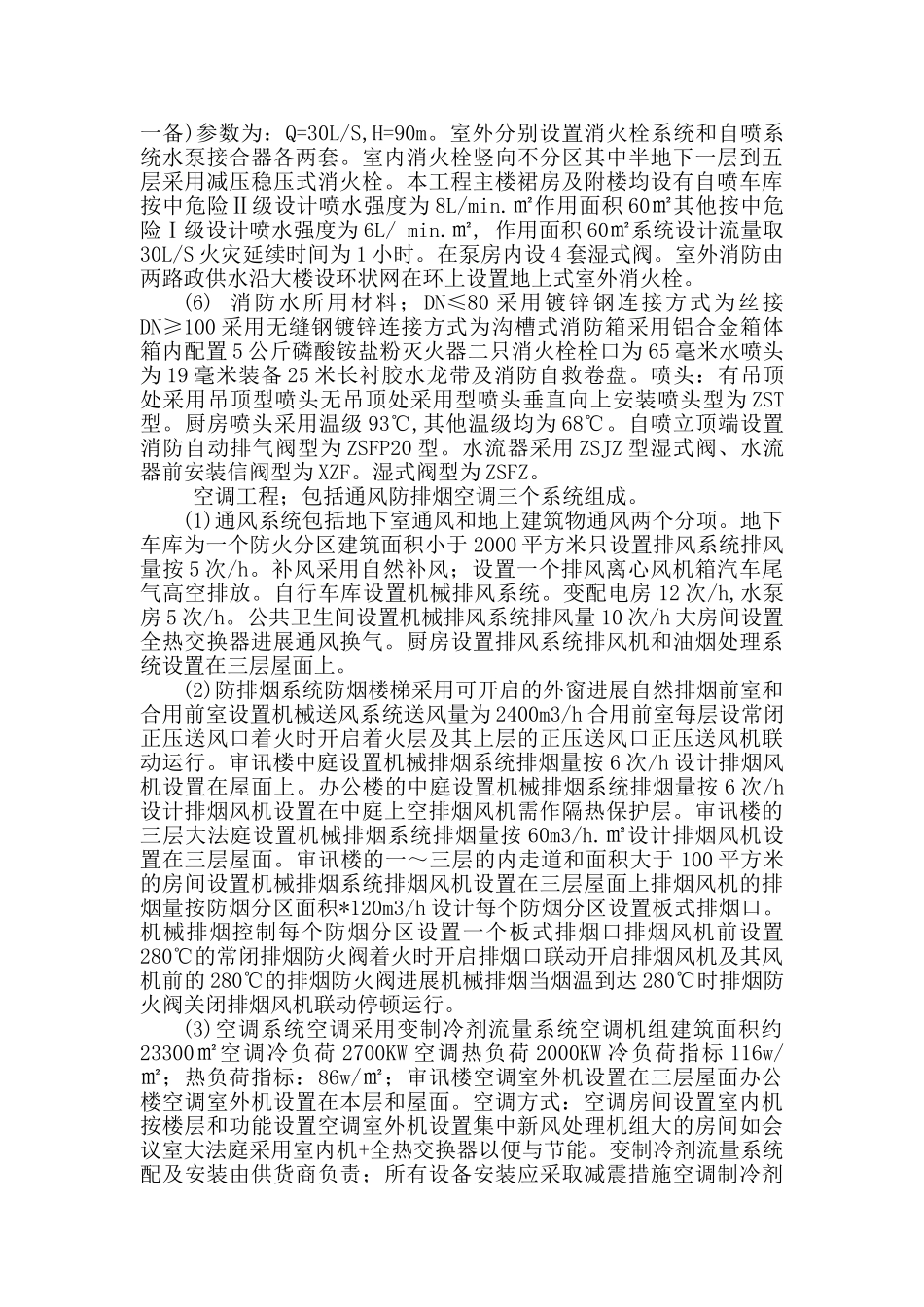

靖江市人民法院大楼安装工程_第3页
3/37
目录一、工程概况………………………………………2二、质量监理控制的主要手段……………………7三、给排水质量监理………………………………15四、电气质量监理…………………………………24五、消防系统质量监理………………………………39六、空调质量监理……………………………………47七、智能化质量监理…………………………………56一、工程概况本工程为靖江人民大楼位于靖江滨江新城。总建筑面积为23600平方米包括一座10层办公楼三层裙楼及三层附楼组成。。本安装工程包括电气工程给排水工程消防工程防雷接地系统空调工程,智能化工程组成。电气防雷接地工程:〔1〕采用TN-S型保护方式N线和PE线严格分开采用结合接地装置利用建筑物根底钢筋环形焊接。〔2〕在半地下层变电所内设置大楼总等电位联接端子箱卫生间设置部分等电位。〔3〕防雷按二类防雷建筑物设计。本工程均设置二级防雷击电磁脉冲装置〔4〕电气及材料除按设计规定使用的类型外其余材料按要求到达控测。给排水工程:1、给水部分:〔1〕1F-3F由政供水给水设计压力政为0.30MPa室内为0.26MPa。主楼4F-10F由变频给水设备和生活水箱供水。〔2〕生活给水由室外埋地引至专用道井后再引上至各层分支除立卫生间吊顶内给水道及横给水道和屋顶水外其余均为暗装。〔3〕给水所有材料均采用钢塑复合丝扣连接。〔5〕屋顶及楼梯间裸露部分均采用保温方式。2、排水部分:〔1〕排水系统分为生活废水、生活污水、空调凝结水〔2〕生活废水直接排水城下水道生活污水先排水生活污水净化沼气池经处理后再排入城下水道。〔3〕排水道均为明装。〔4〕使用材料均为;地下室排水为镀锌钢丝接主楼内排水和空调排水及雨水的材为XP-WRK1离心铸铁排水连接方式为橡胶圈紧箍裙楼排水及雨水的材为U-PVC材连接方式为粘接。消防工程;本工程有火灾自动系统联动控制系统事故紧急播送系统消防栓灭火系统自动喷淋灭火系统。(1)火灾自动系统按一级保护对象设计为整个工程在消防控制中心设置一套集中火灾自动系统采用JB-3102一套设置在半地下室控制中心内。(2)联动控制系统采用现场控制和集中控制集中控制是在消防控制中心内实现当接收到现场探测器或手动等火灾警报后在确认火灾情况下通过控制线输出模块来实现对现场被控设备的控制对一些重要的灭火设施由消防控制中心可以集中进展手动控制。现场控制是由现场人员利用现场被控消防设备电气控制箱内开关来实现的。(3)事故紧急播送系统设在消防控制中心各层设置事故播送扬声器靠墙处为壁挂式这嵌入式地下室采用筒式火灾事故播送线路不可与其他线路同。(4)消防电所用材料;本工程消防设备用电于线采用耐火型交联聚氯乙烯铜芯电缆沿桥架(CT)敷设非消防设备用电干线竖井内采用集型线槽或交联聚氯乙烯铜芯电缆沿桥架(CT)敷设。照明、动力配电支线采用交联聚氯乙烯铜芯电缆或铜芯线〔消防设备用电采用耐火型交联聚氯乙烯铜芯电缆或耐火铜芯线〕沿桥架(CT)或穿(SC焊接钢、ST镀锌钢)沿墙、楼板、地板及吊顶内暗敷(在电井内穿明敷)。消防线必须明敷时其保护须涂防火漆保护。电梯、潜水泵、生活泵控制箱等由设备配套提供。(5)消防水系统是由消防栓和自动喷淋组成本工程消防按一类高层综合楼设计同一时间火灾次数为一次消防系统用水量如下:室外消火栓系统用水量30L/S用水时间为3小时室内消火栓系统用水量30L/S用水时间为3小时自喷系统用水量40L/S用水时间为1小时在地下室设有432立方米消防水池一座在屋顶设置18立方米屋顶消防水箱一座保证火灾初非常钟消防用水量。在稳压机房内设自喷系统增压、稳压设备一套。地下室水泵房内设有两台消火栓给水泵(一用一备)参数为:Q=30L/S,H=80m。设有两台自喷给水泵(一用一备)参数为:Q=30L/S,H=90m。室外分别设置消火栓系统和自喷系统水泵接合器各两套。室内消火栓竖向不分区其中半地下一层到五层采用减压稳压式消火栓。本工程主楼裙房及附楼均设有自喷车库按中危险Ⅱ级设计喷水强度为8L/min.㎡作用面积60㎡其他按中危险Ⅰ级设计喷水强度为6L/min.㎡,作用面积60㎡系统设计流量取30L/S火灾延续时间为1小时。在泵房内设4套湿式阀。室外消防由两路政供水沿大楼设环状网在环上设置地上...
