工业建筑电气cad设计教程VIP专享VIP免费

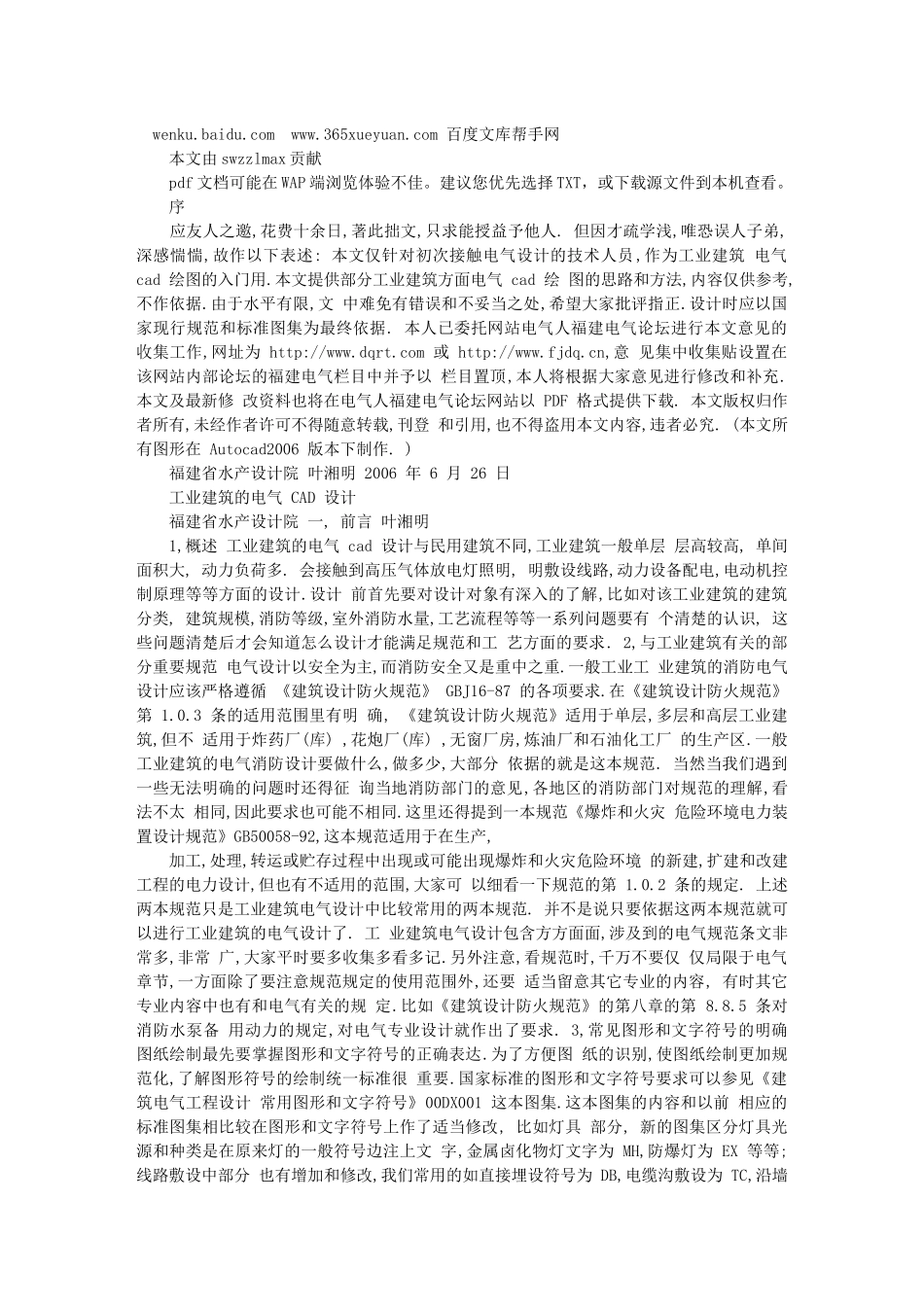

wenku.baidu.comwww.365xueyuan.com百度文库帮手网本文由swzzlmax贡献pdf文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。序应友人之邀,花费十余日,著此拙文,只求能授益予他人.但因才疏学浅,唯恐误人子弟,深感惴惴,故作以下表述:本文仅针对初次接触电气设计的技术人员,作为工业建筑电气cad绘图的入门用.本文提供部分工业建筑方面电气cad绘图的思路和方法,内容仅供参考,不作依据.由于水平有限,文中难免有错误和不妥当之处,希望大家批评指正.设计时应以国家现行规范和标准图集为最终依据.本人已委托网站电气人福建电气论坛进行本文意见的收集工作,网址为http://www.dqrt.com或http://www.fjdq.cn,意见集中收集贴设置在该网站内部论坛的福建电气栏目中并予以栏目置顶,本人将根据大家意见进行修改和补充.本文及最新修改资料也将在电气人福建电气论坛网站以PDF格式提供下载.本文版权归作者所有,未经作者许可不得随意转载,刊登和引用,也不得盗用本文内容,违者必究.(本文所有图形在Autocad2006版本下制作.)福建省水产设计院叶湘明2006年6月26日工业建筑的电气CAD设计福建省水产设计院一,前言叶湘明1,概述工业建筑的电气cad设计与民用建筑不同,工业建筑一般单层层高较高,单间面积大,动力负荷多.会接触到高压气体放电灯照明,明敷设线路,动力设备配电,电动机控制原理等等方面的设计.设计前首先要对设计对象有深入的了解,比如对该工业建筑的建筑分类,建筑规模,消防等级,室外消防水量,工艺流程等等一系列问题要有个清楚的认识,这些问题清楚后才会知道怎么设计才能满足规范和工艺方面的要求.2,与工业建筑有关的部分重要规范电气设计以安全为主,而消防安全又是重中之重.一般工业工业建筑的消防电气设计应该严格遵循《建筑设计防火规范》GBJ16-87的各项要求.在《建筑设计防火规范》第1.0.3条的适用范围里有明确,《建筑设计防火规范》适用于单层,多层和高层工业建筑,但不适用于炸药厂(库),花炮厂(库),无窗厂房,炼油厂和石油化工厂的生产区.一般工业建筑的电气消防设计要做什么,做多少,大部分依据的就是这本规范.当然当我们遇到一些无法明确的问题时还得征询当地消防部门的意见,各地区的消防部门对规范的理解,看法不太相同,因此要求也可能不相同.这里还得提到一本规范《爆炸和火灾危险环境电力装置设计规范》GB50058-92,这本规范适用于在生产,加工,处理,转运或贮存过程中出现或可能出现爆炸和火灾危险环境的新建,扩建和改建工程的电力设计,但也有不适用的范围,大家可以细看一下规范的第1.0.2条的规定.上述两本规范只是工业建筑电气设计中比较常用的两本规范.并不是说只要依据这两本规范就可以进行工业建筑的电气设计了.工业建筑电气设计包含方方面面,涉及到的电气规范条文非常多,非常广,大家平时要多收集多看多记.另外注意,看规范时,千万不要仅仅局限于电气章节,一方面除了要注意规范规定的使用范围外,还要适当留意其它专业的内容,有时其它专业内容中也有和电气有关的规定.比如《建筑设计防火规范》的第八章的第8.8.5条对消防水泵备用动力的规定,对电气专业设计就作出了要求.3,常见图形和文字符号的明确图纸绘制最先要掌握图形和文字符号的正确表达.为了方便图纸的识别,使图纸绘制更加规范化,了解图形符号的绘制统一标准很重要.国家标准的图形和文字符号要求可以参见《建筑电气工程设计常用图形和文字符号》00DX001这本图集.这本图集的内容和以前相应的标准图集相比较在图形和文字符号上作了适当修改,比如灯具部分,新的图集区分灯具光源和种类是在原来灯的一般符号边注上文字,金属卤化物灯文字为MH,防爆灯为EX等等;线路敷设中部分也有增加和修改,我们常用的如直接埋设符号为DB,电缆沟敷设为TC,沿墙面敷设为WS,吊顶内敷设SCE,地板或地面下敷设为F等等.这里介绍的只是其中的一小部分,大家可以认真全面地看看图集,有一些图形符号还作了精简.当然全国这么多设计单位,长期以来养成的绘图习惯和绘图方式或多或少都有不同,而且电气设备日新月异,种类繁多,这本图集也不可能方方面面都顾及到.绘图时应该允许设计人员对图面上的图例和文字符号作适当调整,并在图纸设计时绘制图例说明...
