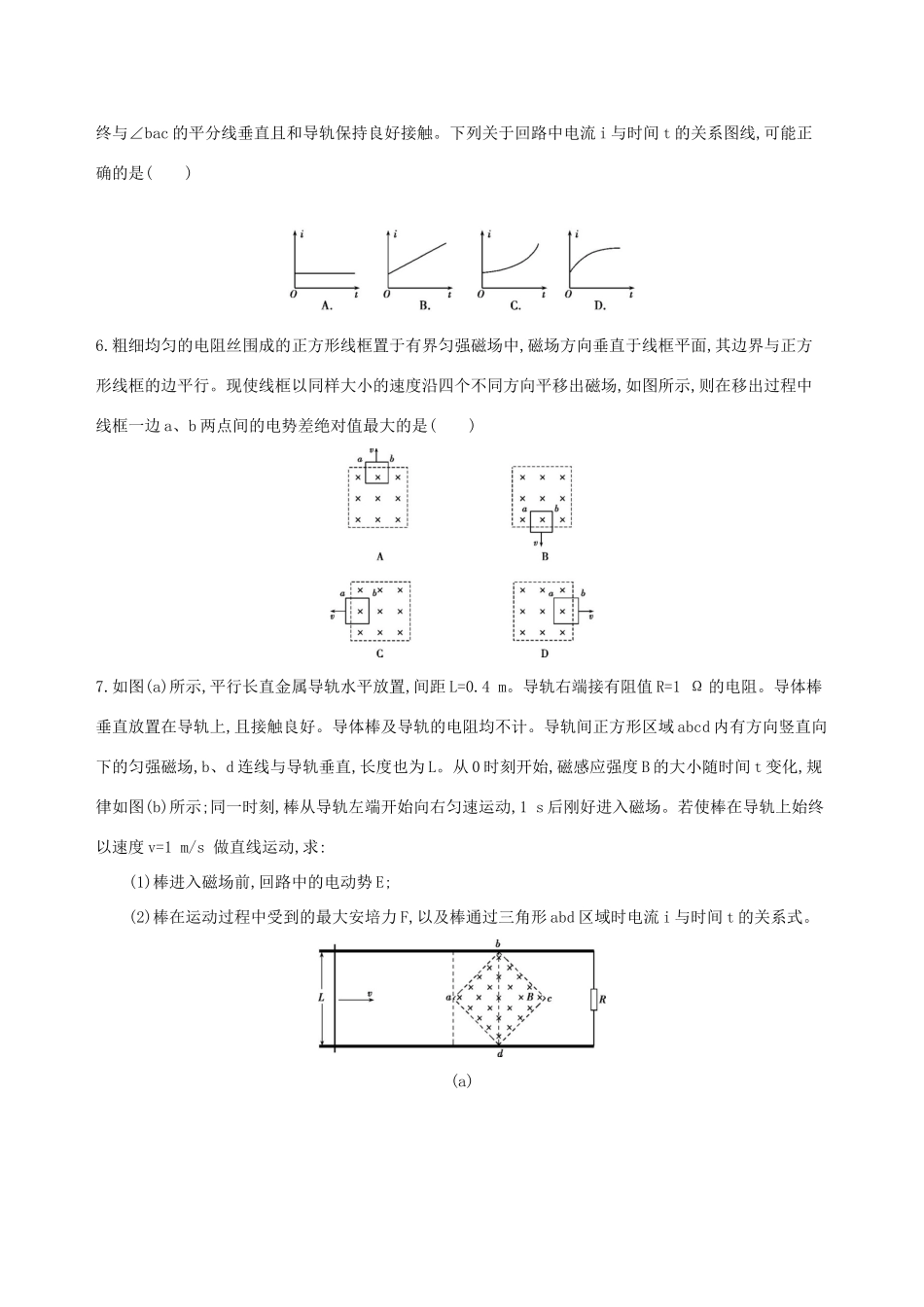

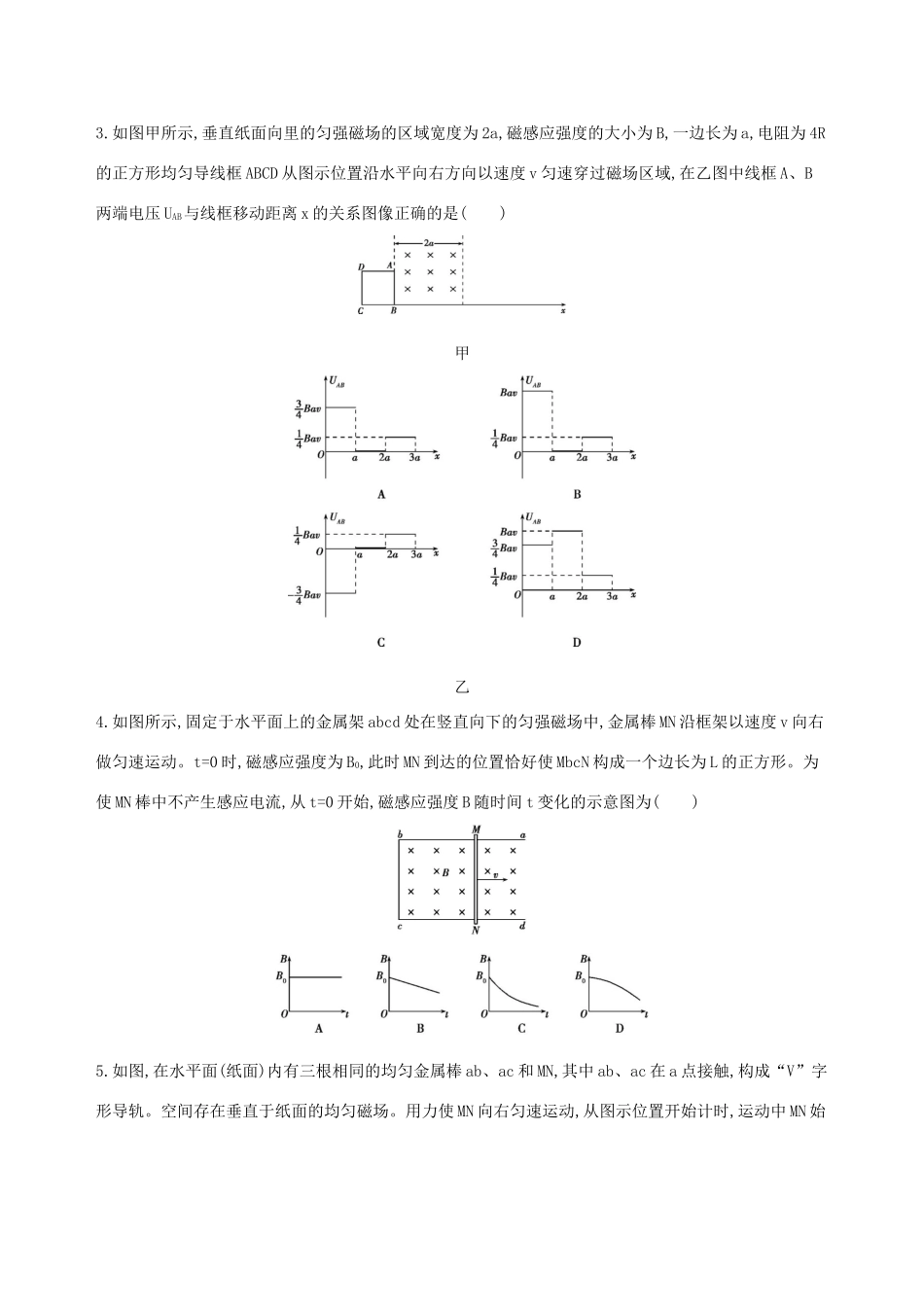

第3讲电磁感应中的电路与图像问题基础巩固1.(2016北京东城期末,10)如图1所示,矩形线圈abcd位于匀强磁场中,磁场方向垂直线圈所在平面,磁感应强度B随时间t变化的规律如图2所示。以图1中箭头所示方向为线圈中感应电流i的正方向,以垂直于线圈所在平面向里为磁感应强度B的正方向,则图3中能正确表示线圈中感应电流i随时间t变化规律的是()图32.(2016北京西城二模,17)如图1所示,线圈abcd固定于匀强磁场中,磁场方向垂直纸面向外,磁感应强度随时间的变化情况如图2所示。下列关于ab边所受安培力随时间变化的F-t图像(规定安培力方向向右为正)正确的是()3.如图甲所示,垂直纸面向里的匀强磁场的区域宽度为2a,磁感应强度的大小为B,一边长为a,电阻为4R的正方形均匀导线框ABCD从图示位置沿水平向右方向以速度v匀速穿过磁场区域,在乙图中线框A、B两端电压UAB与线框移动距离x的关系图像正确的是()甲乙4.如图所示,固定于水平面上的金属架abcd处在竖直向下的匀强磁场中,金属棒MN沿框架以速度v向右做匀速运动。t=0时,磁感应强度为B0,此时MN到达的位置恰好使MbcN构成一个边长为L的正方形。为使MN棒中不产生感应电流,从t=0开始,磁感应强度B随时间t变化的示意图为()5.如图,在水平面(纸面)内有三根相同的均匀金属棒ab、ac和MN,其中ab、ac在a点接触,构成“V”字形导轨。空间存在垂直于纸面的均匀磁场。用力使MN向右匀速运动,从图示位置开始计时,运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触。下列关于回路中电流i与时间t的关系图线,可能正确的是()6.粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中,磁场方向垂直于线框平面,其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场,如图所示,则在移出过程中线框一边a、b两点间的电势差绝对值最大的是()7.如图(a)所示,平行长直金属导轨水平放置,间距L=0.4m。导轨右端接有阻值R=1Ω的电阻。导体棒垂直放置在导轨上,且接触良好。导体棒及导轨的电阻均不计。导轨间正方形区域abcd内有方向竖直向下的匀强磁场,b、d连线与导轨垂直,长度也为L。从0时刻开始,磁感应强度B的大小随时间t变化,规律如图(b)所示;同一时刻,棒从导轨左端开始向右匀速运动,1s后刚好进入磁场。若使棒在导轨上始终以速度v=1m/s做直线运动,求:(1)棒进入磁场前,回路中的电动势E;(2)棒在运动过程中受到的最大安培力F,以及棒通过三角形abd区域时电流i与时间t的关系式。(a)(b)综合提能1.(2016北京石景山一模,23)如图1所示,在竖直向下的磁感应强度为B的匀强磁场中,两根足够长的平行光滑金属轨道MN、PQ固定在水平面内,相距为L。一质量为m的导体棒ab垂直于MN、PQ放在轨道上,与轨道接触良好。轨道和导体棒的电阻均不计。(1)如图2所示,若轨道左端M、P间接一阻值为R的电阻,导体棒在水平向右的恒力F的作用下由静止开始运动。求经过一段时间后,导体棒所能达到的最大速度的大小。(2)如图3所示,若轨道左端M、P间接一电动势为E、内阻为r的电源和一阻值为R的电阻。闭合开关S,导体棒由静止开始运动。求经过一段时间后,导体棒所能达到的最大速度的大小。(3)如图4所示,若轨道左端M、P间接一电容器,电容器的电容为C,导体棒在水平向右的恒力F的作用下由静止开始运动。求导体棒运动过程中的加速度的大小。2.(2017北京西城期末,20)如图1所示,水平面上有两根足够长的光滑平行金属导轨MN和PQ,两导轨间距为l,电阻均可忽略不计。在M和P之间接有阻值为R的定值电阻,导体杆ab质量为m、电阻为r,并与导轨接触良好。整个装置处于方向竖直向上磁感应强度为B的匀强磁场中。现给ab杆一个初速度v0,使杆向右运动。图1(1)当ab杆刚好具有初速度v0时,求此时ab杆两端的电压U,a、b两端哪端电势高;图2(2)请在图2中定性画出通过电阻R的电流i随时间变化规律的图像;(3)若将M和P之间的电阻R改为接一电容为C的电容器,如图3所示。同样给ab杆一个初速度v0,使杆向右运动。请分析说明ab杆的运动情况,并推导证明杆稳定后的速度为v=。图3答案精解精析基础巩固1.C由题图2知,0~1s内B均匀增大,产生恒定的电动势和电流,由楞次定律得此时线圈中的电流方向为负;1~2s内B不变,不产生电动势和电流;2~3s内,B均匀减小,产生恒定的...
