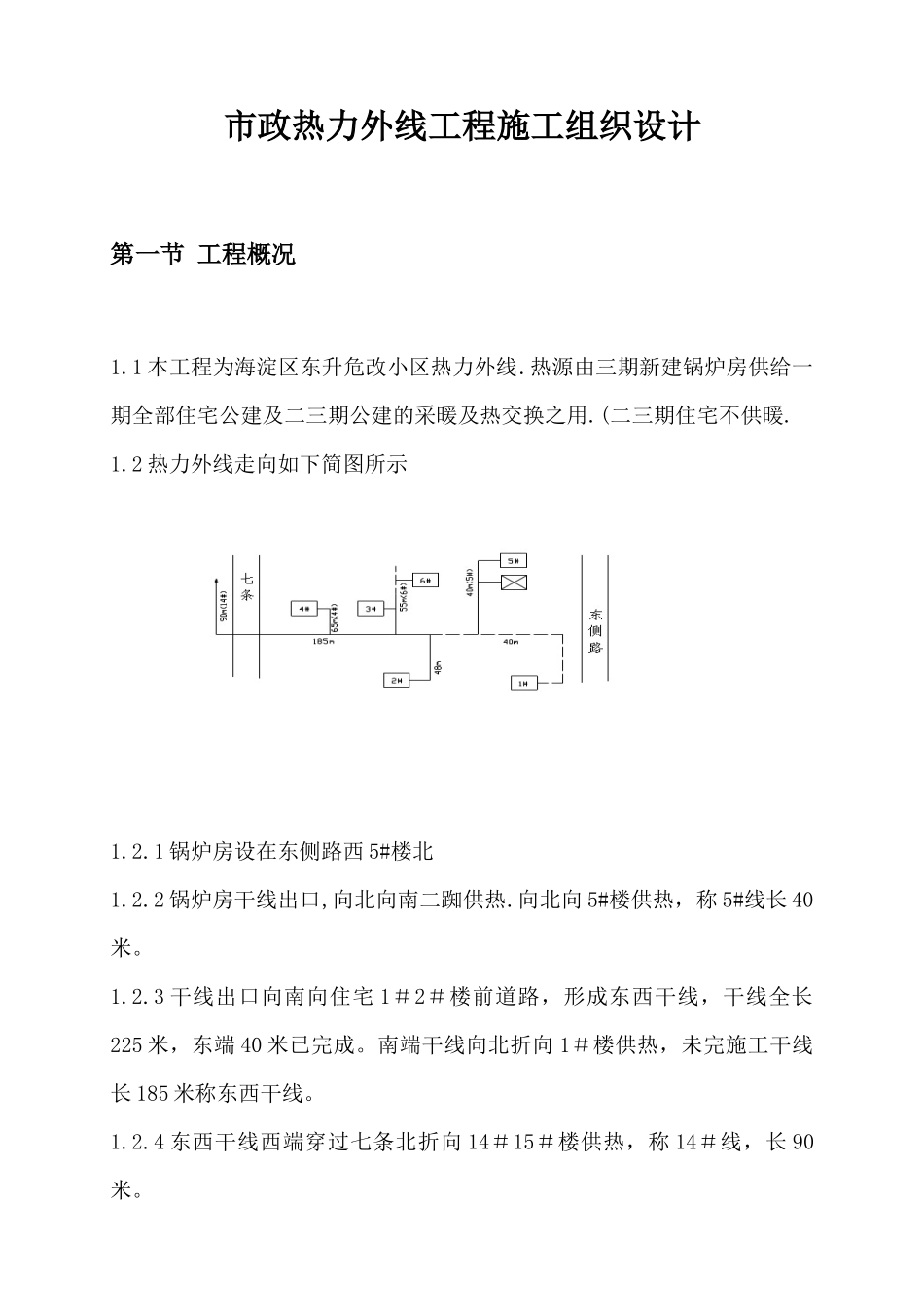

市政热力外线工程施工组织设计第一节工程概况1.1本工程为海淀区东升危改小区热力外线.热源由三期新建锅炉房供给一期全部住宅公建及二三期公建的采暖及热交换之用.(二三期住宅不供暖.1.2热力外线走向如下简图所示1.2.1锅炉房设在东侧路西5#楼北1.2.2锅炉房干线出口,向北向南二踟供热.向北向5#楼供热，称5#线长40米。1.2.3干线出口向南向住宅1＃2＃楼前道路，形成东西干线，干线全长225米，东端40米已完成。南端干线向北折向1＃楼供热，未完施工干线长185米称东西干线。1.2.4东西干线西端穿过七条北折向14＃15＃楼供热，称14＃线，长90米。1.2.5东西干线中途向北S1二支线向4＃棂6楼，供热称4＃6＃线。4＃线65米6＃线未完成部分55米。1.2.6东西干线向南引支线向2＃楼供热称2＃线长48米。1.3干线走向存在问题：东升园七条已有电讯燃气及上水管线。现在热力管线要穿七条可能要和现况管线冲突，施工中与甲方设计密切配合避免损失.1.4东升园和外线管道全部估用直埋敷设,所有管材用无逢钢管焊接,外包聚胺脂保温材料.1.5管道敷设中在折点翻起及阀门处均设热力检查小室.1.6直埋管线由原有外线出口交接时,须核对好位置及标高,如有不符合之处,按现场实际调整.现场管线交叉处与图中不符时以实测为准,洽商解决,应做好施工记录.第二节施工部署2.1建立东升园小区项目经理,设置项目经理及贫乏施工材料设备供应副经理.设主管工长一人及土建水暖等专业工长,配备质量员安全员及放线测量员.材料员等,要求各司其职,具有各职能上岗证.2.2施工阶段划分..本工程施工阶段可主要划分为土方开挖及回填管道敷设安装调试管道保温处理.本工种工程第一由于小区地下管道不清,所以采用人工开挖槽沟形式由于局部沟槽深超过2.5M,必须按要求放坡或根据土质情况采取边坡护坡措施.2.3根据管线走向本工程施工段落可以划分为6段,其它各为5#14#4#6#2#线及东西干线6个施工段中以东西干线为基准各支线可以根据工力情况安排施工.2.4施工准备2.4.1根据施工现场三通一平情况在甲方指定地点建立生活及管理区,初步规定为120M2四周采用公司统一的标准围挡围护.内设工棚三栋12X5M,另设办公室一间,料具仓库一幢及食堂料棚等.2.4.2施工用水.电供应.现场主要是管道工程,现场水源应Ф40以上.电源可以满足BX3-300-1,电焊机即可,根据现场情况项目部需备有移动电缆箱在就近的地方接电.2.4.3机械机具计划名称规格数量名称规格数量电焊机BX3-3002台洋镐50把砂轮机2台脚手管脚手板500M气焊设备2套打夯机2台手砂轮4个砂浆机1台铁锹50把倒链3T2个2.4.4劳动力调配计划壮工(含瓦工)30人测量工2人水暖工20人电焊工气焊工电工4人第三节施工方案3.1本工程以敷设管道国主要工序,土方工种配合水暖工程,由于工程需为冬季提供供暖服务,2001/11/15之前必须通暖,所以开沟沟槽以东西干线及14#线为主线.全部工程竣工日期应为2001/10/30以前,施工流水顺序为东四干线→14#线→6#线→5#线→4#线→2#线.3.2土方工程施工方法土方工程采用人工开挖形式各施工开挖工程量如下施工段长度管径外底标高外顶标高自然地坪高差东西干线185MDN20070MDN12550M东段48.65西段50.7050.42东段2.05西段1.2114#线90MDN10060M北段49.45南段49.2150.8550.70北段1.40南段1.496#线55MDN200北段49.55南段49.3050.6050.50北段1.05南段1.205#线40MDN100北段48.70南段北段南段4#线65MDN70北段49.85南段49.6550.75北段0.90南段2#线48MDN70北段49.17南段4.3050.60北段南段注:1未注高程处需现场测量.2高差+某常数=挖深3.2.1为便于管道安装,挖沟时应将挖出的土堆放在沟边一侧,土堆底边应沟边保持0.6M~1.0M的距离,沟底要求找平夯实,以防管道弯曲受力不均.3.2.2土方施工由于居民区在开挖完毕以后槽边需用围挡,夜间设示警灯.3.3管道敷设施工3.3.1采用直埋式预制保温管.管材采用加厚热镀锌钢管(本工程无缝钢管),保温工厂加工.管材运至现场应下热草带,防止保温层破损,吊装用吊装带,下管采用吊车下管或用三步搭倒链.3.3.2管道下沟应检查沟底标高沟宽尺寸是否符合设计要求,保温管应检查保温层是否有损伤,应将损伤部位放在上面,做好标记,以便统一修补.3.3.3管道应先在沟边进行分段焊接,每段长度控制在25~35M...
