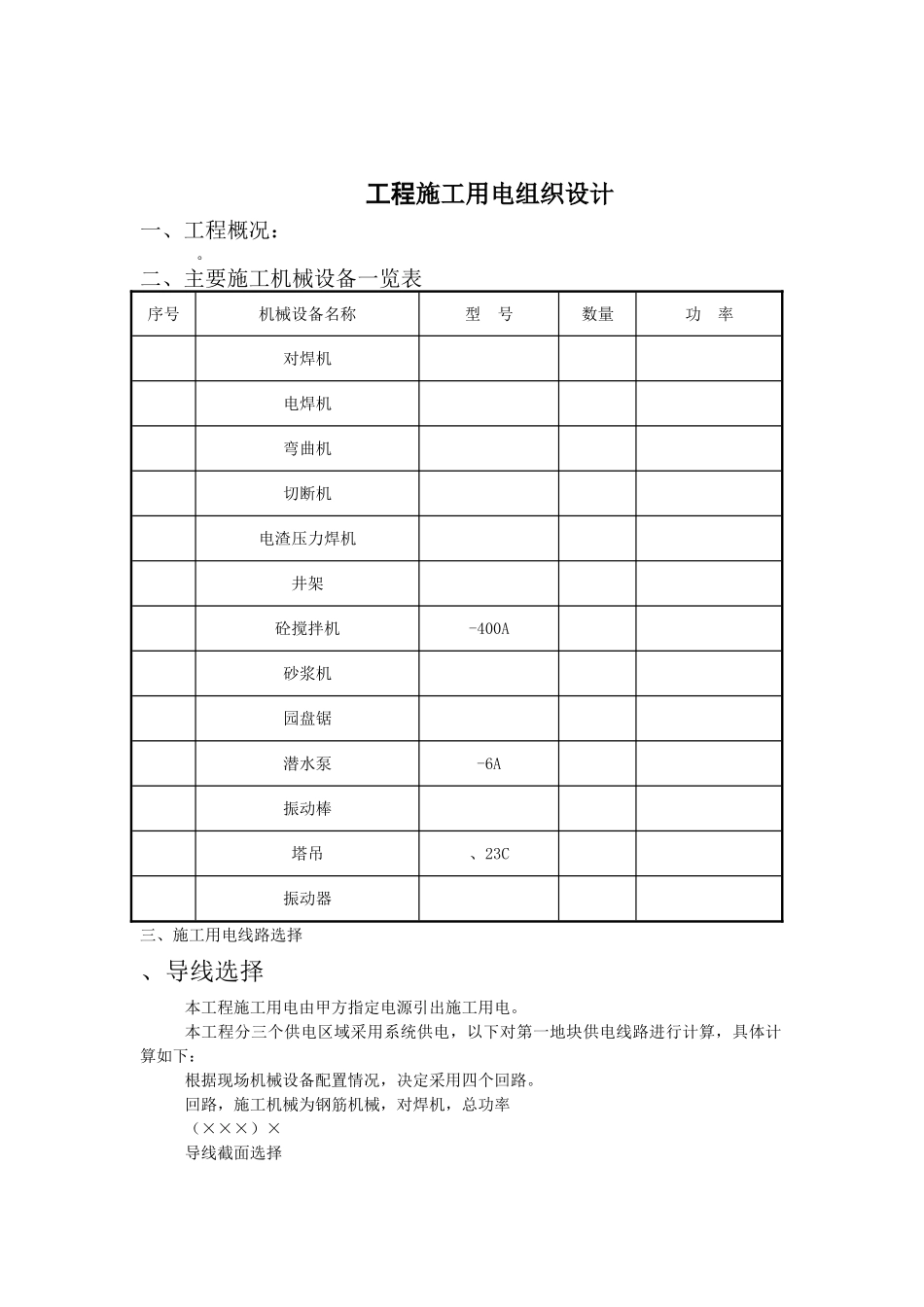

工程施工用电施工组织设计编制：审核：审批：编制日期：编制单位：目录工程施工用电组织设计一、工程概况：。二、主要施工机械设备一览表序号机械设备名称型号数量功率对焊机电焊机弯曲机切断机电渣压力焊机井架砼搅拌机-400A砂浆机园盘锯潜水泵-6A振动棒塔吊、23C振动器三、施工用电线路选择、导线选择本工程施工用电由甲方指定电源引出施工用电。本工程分三个供电区域采用系统供电，以下对第一地块供电线路进行计算，具体计算如下：根据现场机械设备配置情况，决定采用四个回路。回路，施工机械为钢筋机械，对焊机，总功率（×××）×导线截面选择线192A选用50mm铜芯塑料线，其允许持续电流215A>192A。回路Ⅱ。施工机械为井架，砼搅拌机、砂浆机及园盘锯。总功率（××××）×导线截面选择线246A选用70mm铜芯塑料线，其允许持续电流为265A>246A。回路Ⅲ。施工机械为电焊机、振动棒、潜水泵等，此类机械一般不是持续工作，按全部同时工作考虑，总功率为×（×××）×导线截面选择线233A采用70mm铜芯塑料线，其允许持续电流为265A>233A。回路Ⅵ，塔吊专用，总功率（×××）×导线截面选择线192A选用50mm铜芯塑料线，其允许持续电流215A>192A。另外生活用电单独设一个回路，选用25mm铜芯塑料线，宿舍区供电采用电压供电。、线路敷设本工程施工用电均采用暗埋的方法，线路外侧用管做绝缘管。每一回路设置一个分级配电箱，控制本回路的机械设备，各回路的设备另设未级配电箱，控制本设备。从甲方配电房引出的线路，采用三相五线制架空线路引至施工区域。施工用电线路应由专业电工架设，架设完毕经公司安全科验收合格才开始使用。安全用电技术措施及电气防火措施①、整个施工现场供电系统采用按零保护系统，动力Ⅰ、Ⅱ、Ⅲ、Ⅵ回路均采用三相五线制，并在、、、旁重复接地，接地体及接地电阻均按国家规范要求施工。②、井架的防雷接地均按规范执行。③、所有用电设备的金属外壳全部与保护零线Ｐ相连接，全部开关箱均装漏电保护器。④、所有电箱均采用标准电箱，并在总箱、、、处设置干粉灭火器。⑤、对所有的接地点及保护零线每月定期检查，测试交验做好记录。⑥、现场所有临时用电均按《施工现场临时用电安全技术规范》执行。四、用电管理：⒈临时用电必须按“《施工现场临时用电安全技术规范》-88”编制用电施工组织设计制定安全用电技术措施和电气防火措施。⒉临时用电工程图纸必须单独由电气工程技术人员绘制，经技术负责人审批后作为临时施工的依据。⒊临时用电施工组织设计的内容和步骤：⑴现场勘探，确定电源进线总配电箱（柜），分配电箱的位置及线路走向。⑵进行负荷计算，选择导线截面和电器的类型、规格。⑶绘制电气平面图，立面图和接线系统图。⑷制定安全用电技术措施和电气防火措施。⒋施工现场临时用电安全技术档案：⑴临时用电施工组织设计及修改施工组织设计的全部资料。⑵技术交底资料。⑶临时用电工程检查验收表。⑷接地电阻测定记录。⑸定期检（复）查表（工地每月，公司每季进行一次）。⑹电工维修工作记录。⒌安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应。五、电工：⒈电工必须经过专业及安全技术培训，经（地）市劳动部门考试合格发给操作证，方准独立操作。⒉电工应掌握用电安全基本知识和所有设备性能。⒊上岗前按规定穿戴好个人防护用品。⒋停用设备应拉闸断电，锁好开关箱。⒌负责保护用电设备的负荷线，保护零线（重复接地）和开关箱。⒍移动用电设备必须切断电源，在一般情况下不许带电作业，带电作业要设监护人。⒎按规定定期（工地每月、公司每季）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录。⒏应懂得触电急救常识和电器灭火常识。六、安全距离与外电防护：外电线路：指施工现场临时用电线路以外的任何电力线路。⒈不得往高、低压线路下方施工、搭设临时设施或堆放物件、架具、材料及其他杂物。⒉安全距离：⑴在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离不小于4m，～不小于6m，～不小于8m。架空导线最大弧垂与施工现场地面最小距离≥4.0m与机动车道≥6.0m。⑵...
