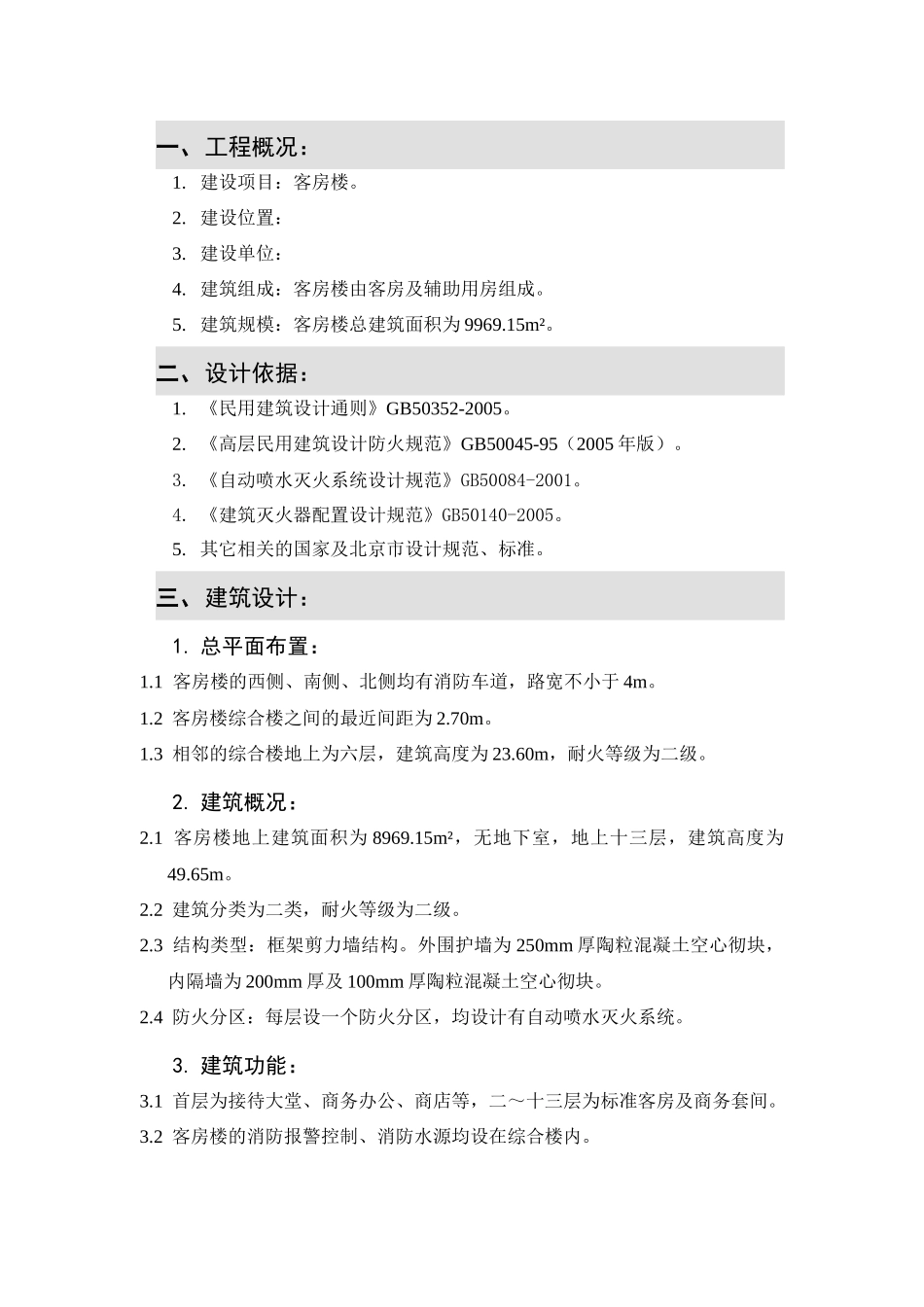

消防设计专篇二零零九年六月一、工程概况：1.建设项目：客房楼。2.建设位置：3.建设单位：4.建筑组成：客房楼由客房及辅助用房组成。5.建筑规模：客房楼总建筑面积为9969.15m²。二、设计依据：1.《民用建筑设计通则》GB50352-2005。2.《高层民用建筑设计防火规范》GB50045-95（2005年版）。3.《自动喷水灭火系统设计规范》GB50084-2001。4.《建筑灭火器配置设计规范》GB50140-2005。5.其它相关的国家及北京市设计规范、标准。三、建筑设计：1.总平面布置：1.1客房楼的西侧、南侧、北侧均有消防车道，路宽不小于4m。1.2客房楼综合楼之间的最近间距为2.70m。1.3相邻的综合楼地上为六层，建筑高度为23.60m，耐火等级为二级。2.建筑概况：2.1客房楼地上建筑面积为8969.15m²，无地下室，地上十三层，建筑高度为49.65m。2.2建筑分类为二类，耐火等级为二级。2.3结构类型：框架剪力墙结构。外围护墙为250mm厚陶粒混凝土空心彻块，内隔墙为200mm厚及100mm厚陶粒混凝土空心彻块。2.4防火分区：每层设一个防火分区，均设计有自动喷水灭火系统。3.建筑功能：3.1首层为接待大堂、商务办公、商店等，二～十三层为标准客房及商务套间。3.2客房楼的消防报警控制、消防水源均设在综合楼内。4.安全疏散：4.1安全疏散：本工程设有两个防烟楼梯间，每个防火分区有两个安全出口。4.2本工程设两部电梯，其中一部消防电梯，载重量为1150kg，速度为1.75m/s。4.3标准层疏散总宽度为2.3m，实际最大使用人数为22人，实际所需疏散宽度为0.22m，小于疏散总宽度。5.消防措施：5.1各层楼梯间疏散门均采用乙级防火门，强、弱电井检修门均采用甲级防火门，管井检修门均采用丙级防火门。5.2甲、乙级防火门均装有闭门器，双扇防火门装顺序器。防火卷帘采用包括背火面温升作耐火极限判定条件的防火卷帘，耐火极限不低于3.00h。5.3所有管道井待管道安装后，在楼板处用C15混凝土堵严。5.4内装修工程执行《建筑内部装修设计防火规范》GB50222。5.5客房楼结构体系耐火等级为二级，局部的钢结构构件刷防火涂料，耐火极限为1.5小时。四、给排水设计：1.总则：1.1本建筑按照二类高层进行消防给水设计，室内消火栓用水量为20L/S，室外消防水量20L/S。火灾延续时间2h。2.消防水源及消防用水量2.1位于综合楼地下一层设有容积为220m3的消防水池一座，加压水泵两台，满足该建筑的消防水量及水压。该楼屋顶水箱间设有18m3消防水箱一座，设增压稳压设备一套。2.2火灾持续时间：消火栓系统为2h，自动喷水灭火系统为1h。2.3消防用水量标准及一次灭火用水量：消防用水量标准及一次灭火用水量表.1序号消防系统名称消防用水量标准火灾延续时间一次灭火用水量备注1室内消火栓系统20L/s2h144m3由消防水池供2自动喷水灭火系统21L/s1h75.6m3由消防水池供3室外消火栓系统20L/s2h144m3由室外管网供合计363.6m33.室内消火栓灭火系统3.1消火栓加压给水泵与消防水池一起设在综合楼地下一层消防泵房内，共设二台型号为XBD20-80-HY的消火栓给水加压泵，一用一备。3.2本建筑物内各层均设消火栓进行保护。其布置保证室内任何一处均有2股水柱同时到达。灭火水枪的充实水柱为10m。3.3每个消火栓箱内均配置DN65mm消火栓一个、DN65mm、L25m麻质衬胶水带一条，DN65×19mm直流水枪一支、启动消防水泵按钮和指示灯各一只，再配置自救消防卷盘一套。3.4本工程消火栓系统竖向不分区，五层及五层以下采用减压稳压消火栓。3.5消火栓系统在室外设有两套消防水泵接合器，设在建筑周围。3.6在本建筑物顶层设有高位消防水箱，有效容积18m3，材质为镀锌钢板，配有消防增压稳压装置，使得最高处最不利点消火栓处的静水压满足7m水柱的要求。3.7系统控制：消火栓给水泵两台，互为备用。火灾时，按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后，反馈信号至消火栓处和消防控制中心。3.8管材：室内消火栓给水管采用内外壁热镀锌钢管，螺纹及沟槽式卡箍连接。系统试验压力为1.6Mpa。4．自动喷水灭火系统4.1保护范围：本建筑所有部位均设喷洒头保护。4.2设计参数1)喷水强度：8L/min·m2；作用面积：160m2；持续喷水时间：1h。2)系统设计用...
