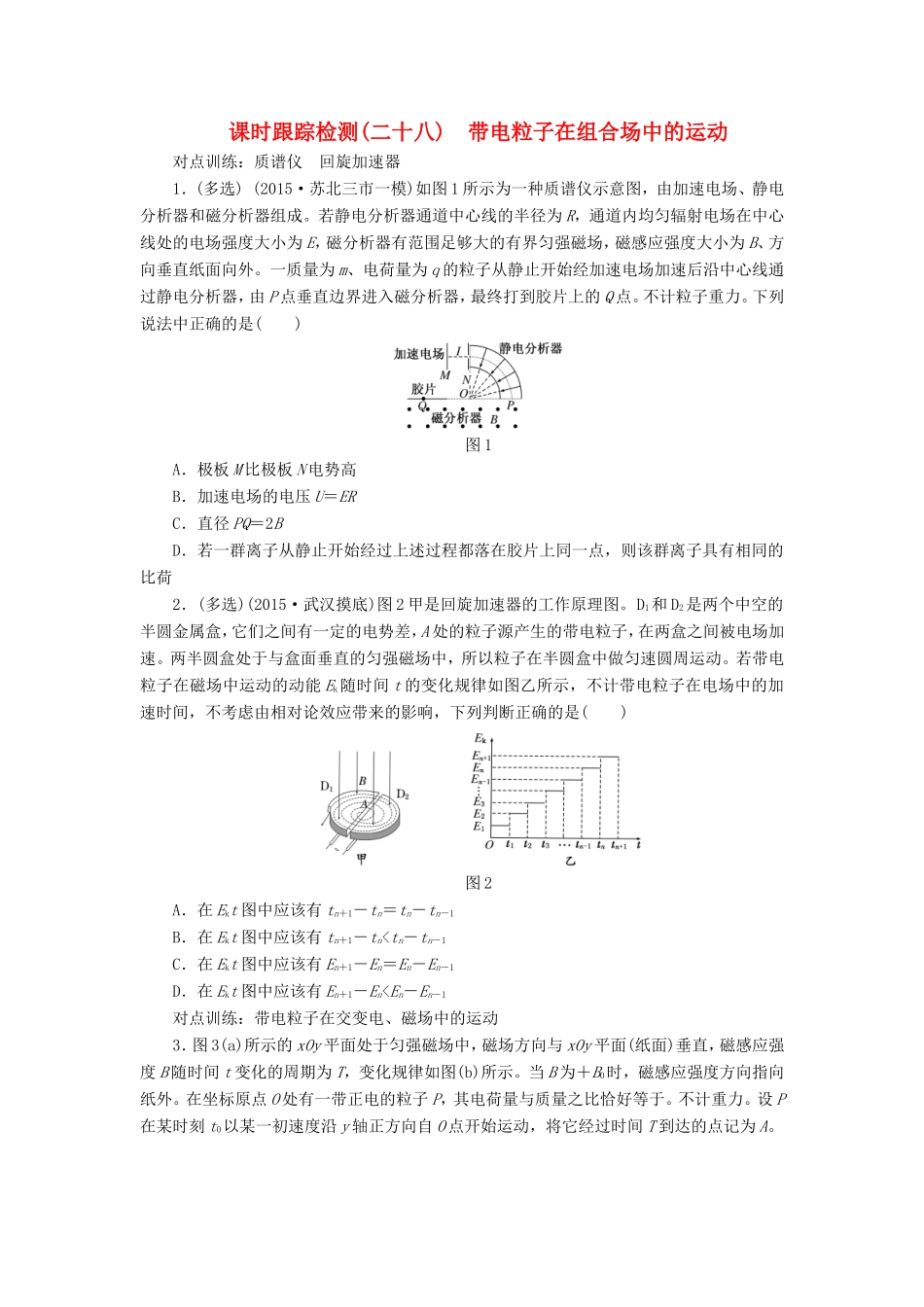

课时跟踪检测(二十八)带电粒子在组合场中的运动对点训练：质谱仪回旋加速器1．(多选)(2015·苏北三市一模)如图1所示为一种质谱仪示意图，由加速电场、静电分析器和磁分析器组成。若静电分析器通道中心线的半径为R，通道内均匀辐射电场在中心线处的电场强度大小为E，磁分析器有范围足够大的有界匀强磁场，磁感应强度大小为B、方向垂直纸面向外。一质量为m、电荷量为q的粒子从静止开始经加速电场加速后沿中心线通过静电分析器，由P点垂直边界进入磁分析器，最终打到胶片上的Q点。不计粒子重力。下列说法中正确的是()图1A．极板M比极板N电势高B．加速电场的电压U＝ERC．直径PQ＝2BD．若一群离子从静止开始经过上述过程都落在胶片上同一点，则该群离子具有相同的比荷2．(多选)(2015·武汉摸底)图2甲是回旋加速器的工作原理图。D1和D2是两个中空的半圆金属盒，它们之间有一定的电势差，A处的粒子源产生的带电粒子，在两盒之间被电场加速。两半圆盒处于与盒面垂直的匀强磁场中，所以粒子在半圆盒中做匀速圆周运动。若带电粒子在磁场中运动的动能Ek随时间t的变化规律如图乙所示，不计带电粒子在电场中的加速时间，不考虑由相对论效应带来的影响，下列判断正确的是()图2A．在Ekt图中应该有tn＋1－tn＝tn－tn－1B．在Ekt图中应该有tn＋1－tn0)的粒子由S1静止释放，粒子在电场力的作用下向右运动，在t＝时刻通过S2垂直于边界进入右侧磁场区。(不计粒子重力，不考虑极板外的电场)(1)求粒子到达S2时的速度大小v和极板间距d。(2)为使粒子不与极板相撞，求磁感应强度的大小应满足的条件。(3)若已保证了粒子未与极板相撞，为使粒子在t＝3T0时刻再次到达S2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小。图5对点训练：带电粒子在组合场中的运动6．(多选)如图6所示，两个重心重合的正三角形容器内分别存在着垂直于纸面向里和垂直于纸面向外的匀强磁场，已知内部三角形容器ABC边长为2a，内部磁感应强度大小为B，且每条边的中点开有一个小孔。有一带电荷量为＋q、质量为m的粒子从AB边中点D垂直AB进入内部磁场。如果要使粒子恰好不经过碰撞在磁场中运动...
