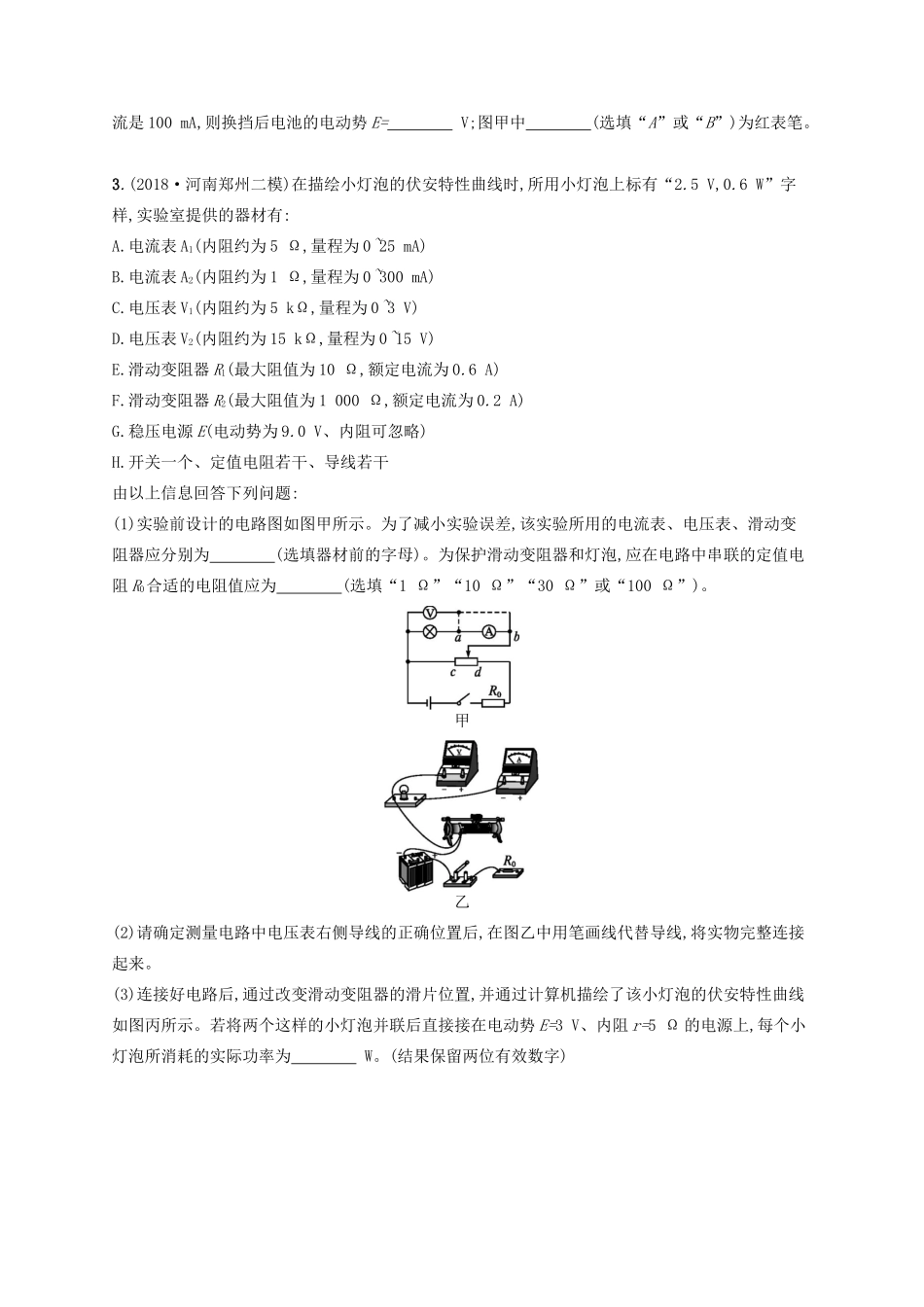

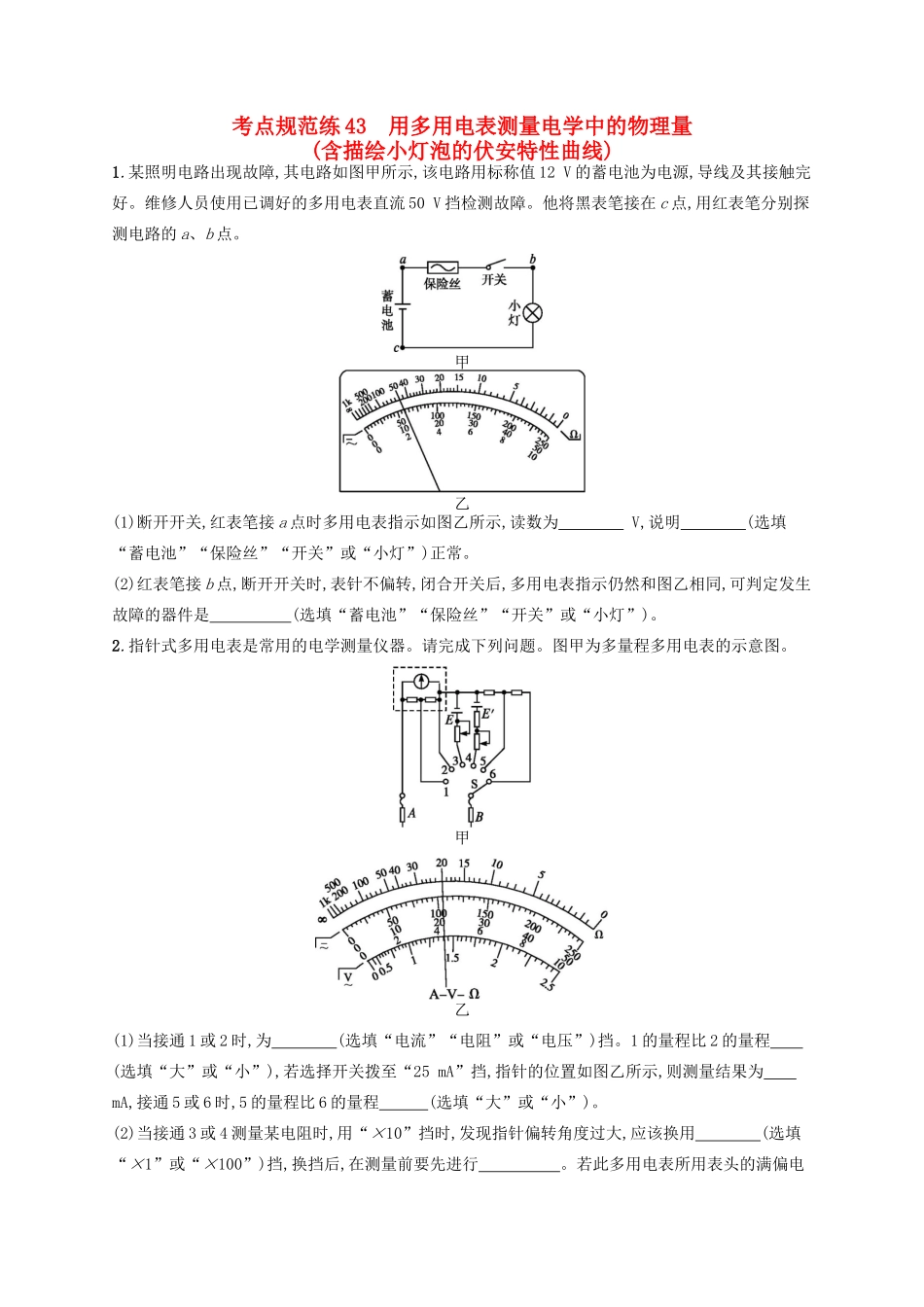

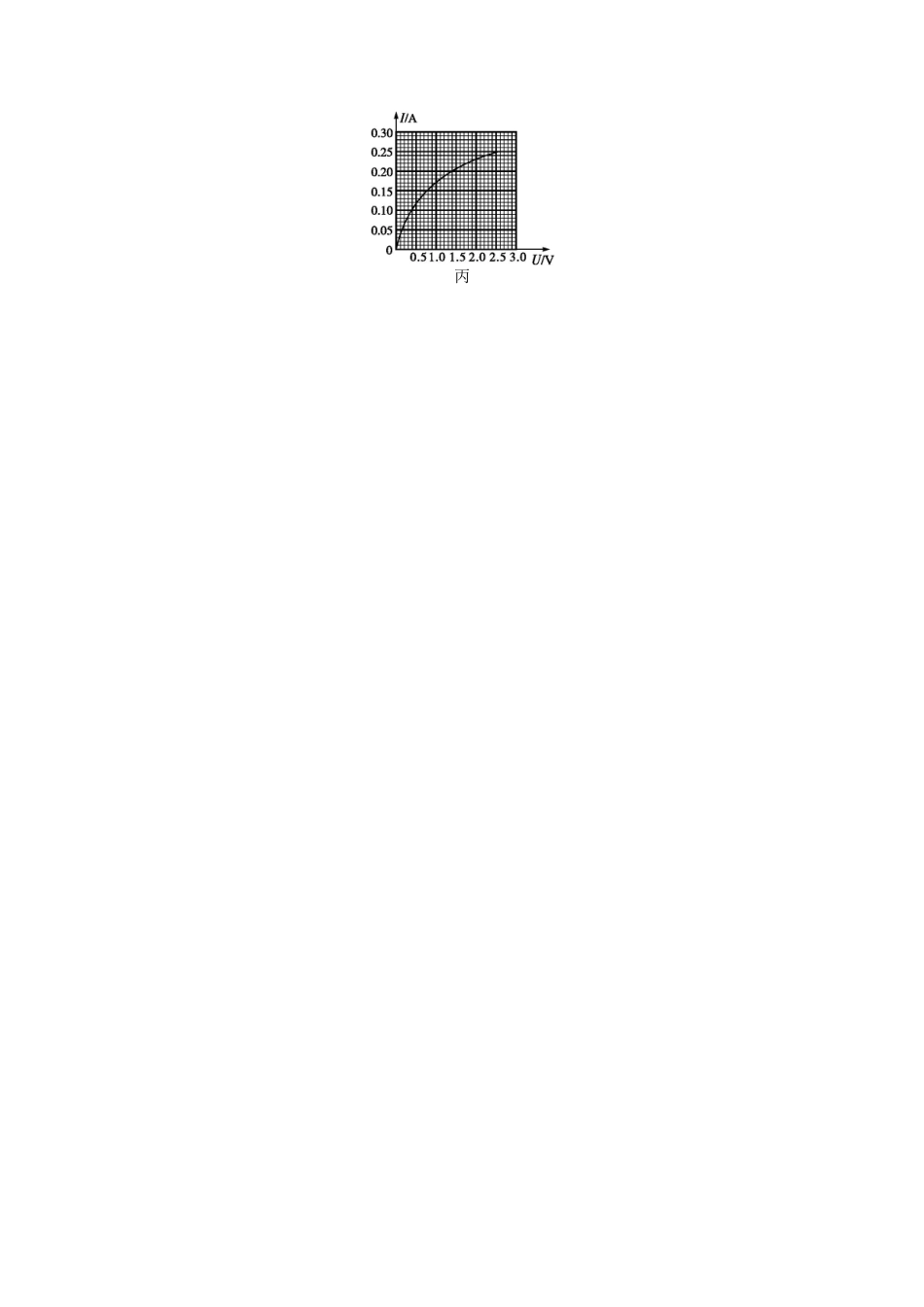

考点规范练43用多用电表测量电学中的物理量(含描绘小灯泡的伏安特性曲线)1.某照明电路出现故障,其电路如图甲所示,该电路用标称值12V的蓄电池为电源,导线及其接触完好。维修人员使用已调好的多用电表直流50V挡检测故障。他将黑表笔接在c点,用红表笔分别探测电路的a、b点。甲乙(1)断开开关,红表笔接a点时多用电表指示如图乙所示,读数为V,说明(选填“蓄电池”“保险丝”“开关”或“小灯”)正常。(2)红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用电表指示仍然和图乙相同,可判定发生故障的器件是(选填“蓄电池”“保险丝”“开关”或“小灯”)。2.指针式多用电表是常用的电学测量仪器。请完成下列问题。图甲为多量程多用电表的示意图。甲乙(1)当接通1或2时,为(选填“电流”“电阻”或“电压”)挡。1的量程比2的量程(选填“大”或“小”),若选择开关拨至“25mA”挡,指针的位置如图乙所示,则测量结果为mA,接通5或6时,5的量程比6的量程(选填“大”或“小”)。(2)当接通3或4测量某电阻时,用“×10”挡时,发现指针偏转角度过大,应该换用(选填“×1”或“×100”)挡,换挡后,在测量前要先进行。若此多用电表所用表头的满偏电流是100mA,则换挡后电池的电动势E=V;图甲中(选填“A”或“B”)为红表笔。3.(2018·河南郑州二模)在描绘小灯泡的伏安特性曲线时,所用小灯泡上标有“2.5V,0.6W”字样,实验室提供的器材有:A.电流表A1(内阻约为5Ω,量程为0~25mA)B.电流表A2(内阻约为1Ω,量程为0~300mA)C.电压表V1(内阻约为5kΩ,量程为0~3V)D.电压表V2(内阻约为15kΩ,量程为0~15V)E.滑动变阻器R1(最大阻值为10Ω,额定电流为0.6A)F.滑动变阻器R2(最大阻值为1000Ω,额定电流为0.2A)G.稳压电源E(电动势为9.0V、内阻可忽略)H.开关一个、定值电阻若干、导线若干由以上信息回答下列问题:(1)实验前设计的电路图如图甲所示。为了减小实验误差,该实验所用的电流表、电压表、滑动变阻器应分别为(选填器材前的字母)。为保护滑动变阻器和灯泡,应在电路中串联的定值电阻R0合适的电阻值应为(选填“1Ω”“10Ω”“30Ω”或“100Ω”)。甲乙(2)请确定测量电路中电压表右侧导线的正确位置后,在图乙中用笔画线代替导线,将实物完整连接起来。(3)连接好电路后,通过改变滑动变阻器的滑片位置,并通过计算机描绘了该小灯泡的伏安特性曲线如图丙所示。若将两个这样的小灯泡并联后直接接在电动势E=3V、内阻r=5Ω的电源上,每个小灯泡所消耗的实际功率为W。(结果保留两位有效数字)丙考点规范练43用多用电表测量电学中的物理量(含描绘小灯泡的伏安特性曲线)1.解析(1)由题图乙可知,直流50V挡的最小分度为1V,故按“十分之一”估读法可知读数应为11.5V左右。由于测得的电压基本等于蓄电池电动势的标称值,说明a、c两点与电源之间是通路,只能是此电池之外的保险丝、开关、小灯中出现了断路故障,但故障的具体位置不能确定。(2)同理可知,两表笔接c、b时测得结果仍等于电源电动势,说明多用电表、开关、保险丝、蓄电池形成了一闭合回路,故只能是与多用电表并联的小灯发生了断路故障。答案(1)11.5(11.2~11.8之间的值均可)蓄电池(2)小灯2.解析(1)根据多用电表的原理图知,当接通1或2时,为电流挡。1的量程比2的量程大。若选择开关拨至“25mA”挡,测量的结果为107×25250mA=10.7mA;接通5或6时,为电压挡。5的量程比6的量程小。(2)测量电阻时,用“×10”挡时,发现指针偏转角度过大,应该换用“×1”挡,换挡后,在测量前要先进行欧姆调零。若此多用电表所用表头的满偏电流是100mA,则换挡后电池的电动势E=IgR内=IgR中=100×10-3×15V=1.5V;多用电表的表笔电流为“红进黑出”,故A为红表笔。答案(1)电流大10.7小(2)×1欧姆调零1.5A3.解析(1)小灯泡的额定电压为2.5V,电压表选C;小灯泡的额定电流I=PU=0.24A=240mA,电流表选B;滑动变阻器采用分压式,选最大阻值较小的E。为保护滑动变阻器和灯泡,又方便调节小灯泡两端电压在0~2.5V,保护电阻选阻值为10Ω的定值电阻。(2)由题意可知小灯泡的阻值R≈10.4Ω,有R<√RVRA,电流表采用外接法,实物连接图见答案图。(3)两灯泡并联在电源两端,设路端电压为U,通过每个灯泡的电流为I,则由闭合电路欧姆定律得U=E-2Ir,在灯泡伏安特性曲线中作出U=E-2Ir对应的U-I图线,如图所示,则由图可知,此时灯泡两端电压约为1.2V,电流约为0.18A,则功率为P=UI≈1.2×0.18W≈0.22W。答案(1)B、C、E10Ω(2)如图所示(3)0.22
