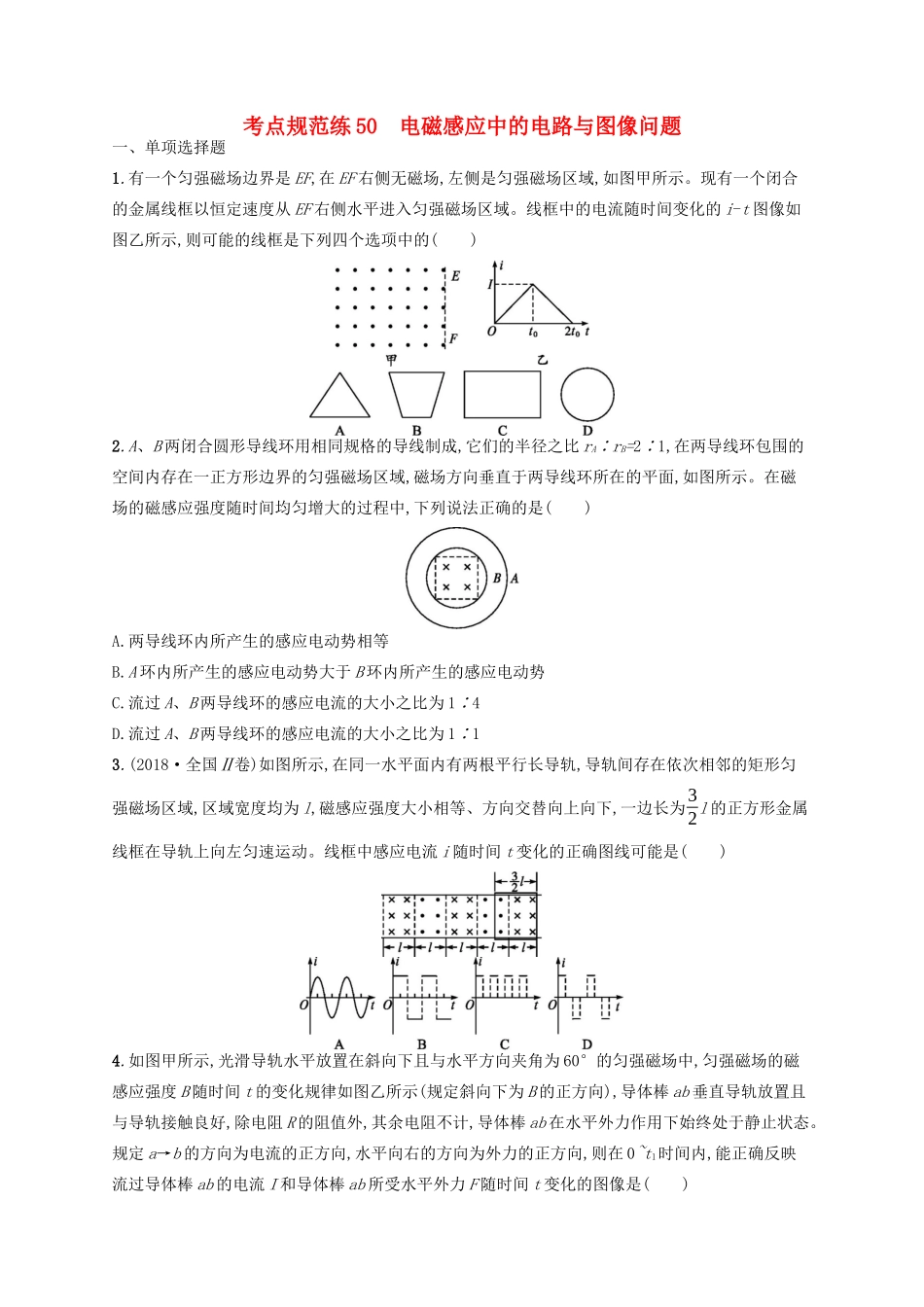

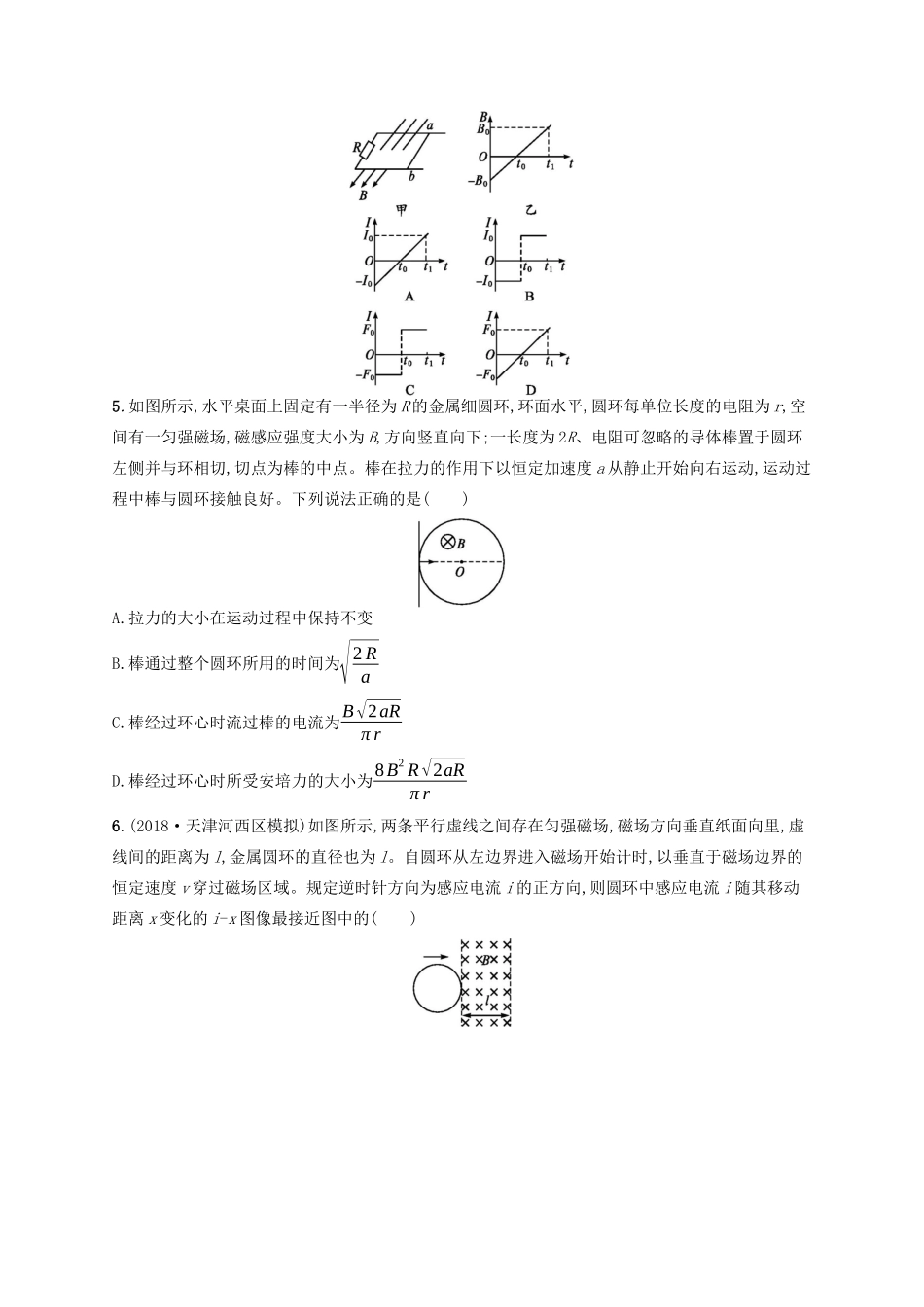

考点规范练50电磁感应中的电路与图像问题一、单项选择题1.有一个匀强磁场边界是EF,在EF右侧无磁场,左侧是匀强磁场区域,如图甲所示。现有一个闭合的金属线框以恒定速度从EF右侧水平进入匀强磁场区域。线框中的电流随时间变化的i-t图像如图乙所示,则可能的线框是下列四个选项中的()2.A、B两闭合圆形导线环用相同规格的导线制成,它们的半径之比rA∶rB=2∶1,在两导线环包围的空间内存在一正方形边界的匀强磁场区域,磁场方向垂直于两导线环所在的平面,如图所示。在磁场的磁感应强度随时间均匀增大的过程中,下列说法正确的是()A.两导线环内所产生的感应电动势相等B.A环内所产生的感应电动势大于B环内所产生的感应电动势C.流过A、B两导线环的感应电流的大小之比为1∶4D.流过A、B两导线环的感应电流的大小之比为1∶13.(2018·全国Ⅱ卷)如图所示,在同一水平面内有两根平行长导轨,导轨间存在依次相邻的矩形匀强磁场区域,区域宽度均为l,磁感应强度大小相等、方向交替向上向下,一边长为32l的正方形金属线框在导轨上向左匀速运动。线框中感应电流i随时间t变化的正确图线可能是()4.如图甲所示,光滑导轨水平放置在斜向下且与水平方向夹角为60°的匀强磁场中,匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为B的正方向),导体棒ab垂直导轨放置且与导轨接触良好,除电阻R的阻值外,其余电阻不计,导体棒ab在水平外力作用下始终处于静止状态。规定a→b的方向为电流的正方向,水平向右的方向为外力的正方向,则在0~t1时间内,能正确反映流过导体棒ab的电流I和导体棒ab所受水平外力F随时间t变化的图像是()5.如图所示,水平桌面上固定有一半径为R的金属细圆环,环面水平,圆环每单位长度的电阻为r,空间有一匀强磁场,磁感应强度大小为B,方向竖直向下;一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切,切点为棒的中点。棒在拉力的作用下以恒定加速度a从静止开始向右运动,运动过程中棒与圆环接触良好。下列说法正确的是()A.拉力的大小在运动过程中保持不变B.棒通过整个圆环所用的时间为√2RaC.棒经过环心时流过棒的电流为B√2aRπrD.棒经过环心时所受安培力的大小为8B2R√2aRπr6.(2018·天津河西区模拟)如图所示,两条平行虚线之间存在匀强磁场,磁场方向垂直纸面向里,虚线间的距离为l,金属圆环的直径也为l。自圆环从左边界进入磁场开始计时,以垂直于磁场边界的恒定速度v穿过磁场区域。规定逆时针方向为感应电流i的正方向,则圆环中感应电流i随其移动距离x变化的i-x图像最接近图中的()二、多项选择题7.(2018·河南焦作模拟)如图所示,两根足够长的光滑金属导轨水平平行放置,间距为l=1m,cd间、de间、cf间分别接着阻值R=10Ω的电阻。一阻值R=10Ω的导体棒ab以速度v=4m/s匀速向左运动,导体棒与导轨接触良好;导轨所在平面存在磁感应强度大小B=0.5T、方向竖直向下的匀强磁场。下列说法正确的是()A.导体棒ab中电流的流向为由b到aB.cd两端的电压为1VC.de两端的电压为1VD.fe两端的电压为1V8.空间存在一垂直纸面向里的匀强磁场,磁场区域横截面为等腰直角三角形,底边水平,其斜边长度为l。一正方形导体框abcd边长也为l,开始时正方形导体框的ab边与磁场区域横截面的斜边刚好重合,如图所示。由图示的位置开始计时,正方形导体框以平行于bc边的速度v匀速穿越磁场。若导体框中的感应电流为i,a、b两点间的电压为Uab,感应电流取逆时针方向为正,则导体框穿越磁场的过程中,i、Uab随时间的变化规律正确的是()9.(2017·全国Ⅱ卷)两条平行虚线间存在一匀强磁场,磁感应强度方向与纸面垂直。边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内,cd边与磁场边界平行,如图甲所示。已知导线框一直向右做匀速直线运动,cd边于t=0时刻进入磁场。线框中感应电动势随时间变化的图线如图乙所示(感应电流的方向为顺时针时,感应电动势取正)。下列说法正确的是()A.磁感应强度的大小为0.5TB.导线框运动速度的大小为0.5m/sC.磁感应强度的方向垂直于纸面向外D.在t=0.4s至t=0.6s这段时间内,导线框所受的安培力大小为0.1N10.(2018·江苏南京二模)如图所示,光滑平行金属导轨MN、PQ所在平面与水平面成θ角,M、P两端接一阻值为R的定值电阻,...
