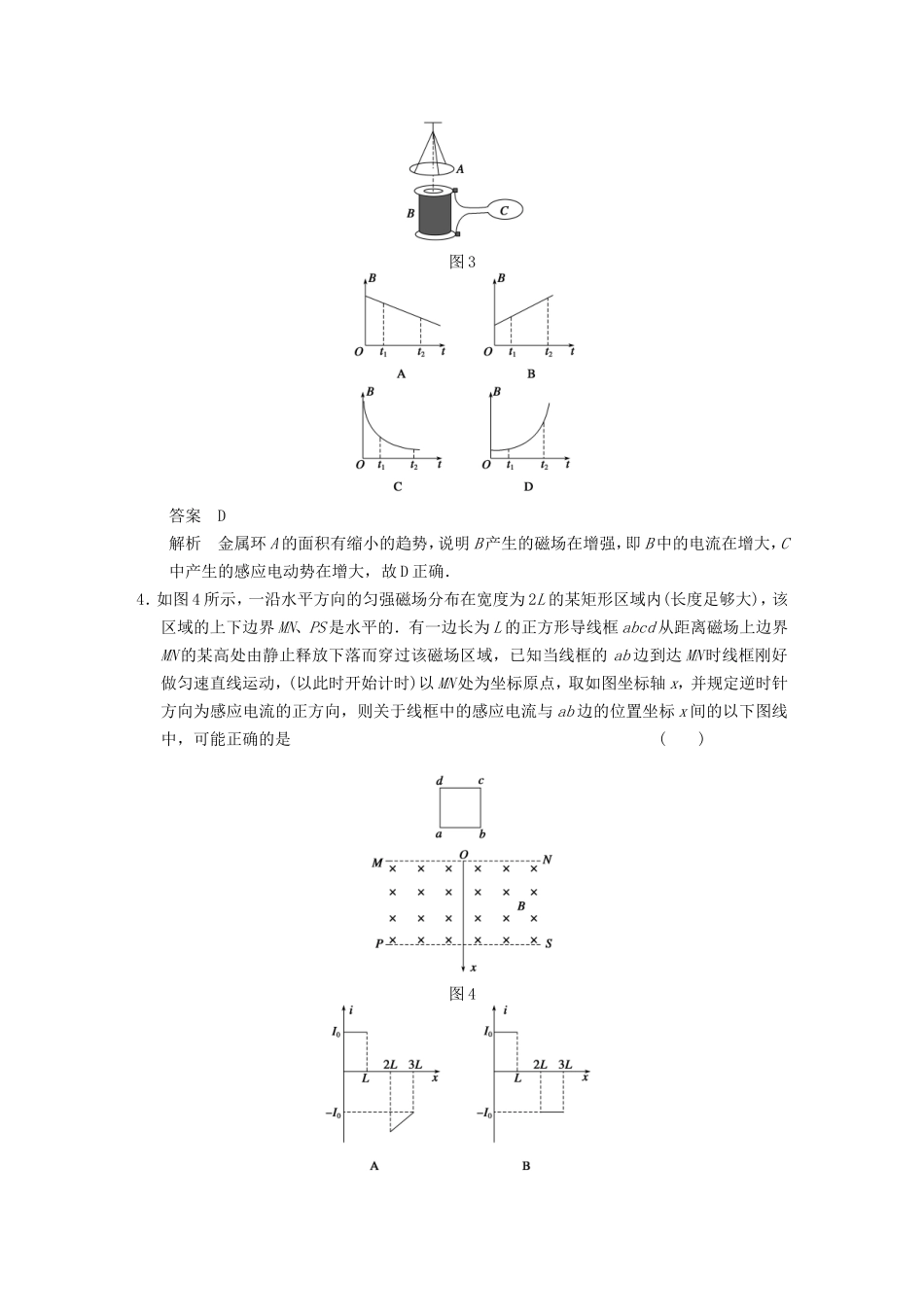

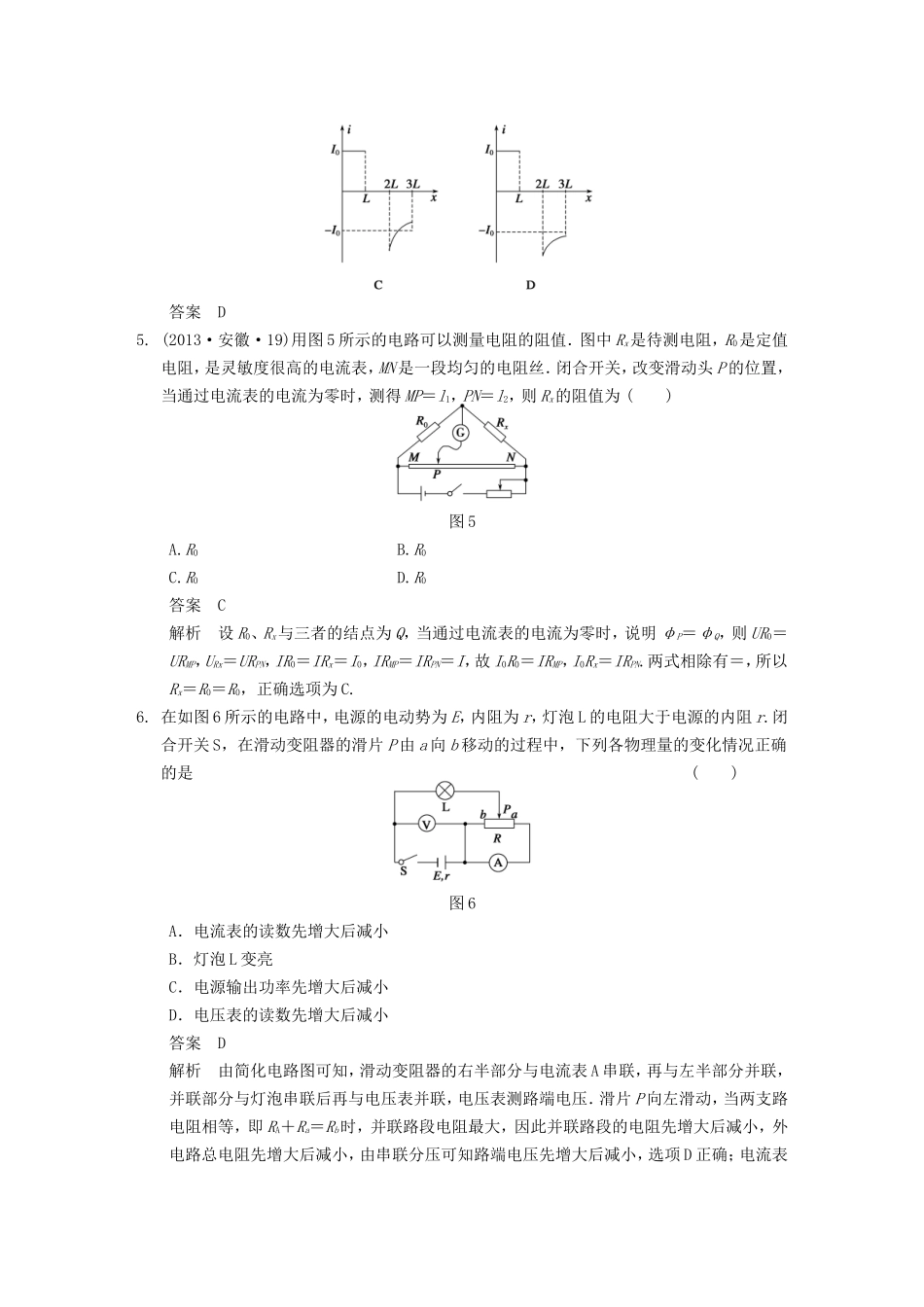

第6题电磁感应与直流电路1．如图1，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()图1A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力FN将增大答案D解析若将滑动变阻器的滑片P向下滑动，螺线管b中的电流增大，根据楞次定律，线圈a中将产生俯视逆时针方向的感应电流，穿过线圈a的磁通量变大，线圈a有缩小的趋势，线圈a对水平桌面的压力FN将变大，选项D正确．2．水平面上的光滑平行导轨MN、PQ上放着光滑导体棒ab、cd，两棒用绝缘拉直的细线系住．t＝0时刻的匀强磁场的方向如图2甲所示，磁感应强度B随时间t的变化图线如图乙所示，不计ab、cd间电流的相互作用，则()图2A．在0～t2时间内回路中的电流先顺时针后逆时针B．在0～t2时间内回路中的电流大小先减小后增大C．在0～t2时间内回路中的电流大小一直减小D．在0～t1时间内细线的张力逐渐减小答案D解析0～t2时间内，磁场先向里减小，再向外增大，由楞次定律可知，电流一直为顺时针方向，A错误；由E＝S＝kS可知，产生的感应电动势、感应电流大小不变，B、C错误；导体棒受到的安培力F＝BIl,0～t1时间内电流恒定而磁场减小，则安培力减小，细线的张力逐渐减小，D正确．3．如图3所示，B是一个螺线管，C是与螺线管相连接的金属线圈，在B的正上方用绝缘丝线悬挂一个金属圆环A，A的环面水平且与螺线管的横截面平行．若仅在金属线圈C所处的空间加上与C环面垂直的变化磁场，发现在t1至t2时间段内金属环A的面积有缩小的趋势，则金属线圈C处所加磁场的磁感应强度随时间变化的B－t图象可能是()图3答案D解析金属环A的面积有缩小的趋势，说明B产生的磁场在增强，即B中的电流在增大，C中产生的感应电动势在增大，故D正确．4．如图4所示，一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大)，该区域的上下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落而穿过该磁场区域，已知当线框的ab边到达MN时线框刚好做匀速直线运动，(以此时开始计时)以MN处为坐标原点，取如图坐标轴x，并规定逆时针方向为感应电流的正方向，则关于线框中的感应电流与ab边的位置坐标x间的以下图线中，可能正确的是()图4答案D5.(2013·安徽·19)用图5所示的电路可以测量电阻的阻值．图中Rx是待测电阻，R0是定值电阻，是灵敏度很高的电流表，MN是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表的电流为零时，测得MP＝l1，PN＝l2，则Rx的阻值为()图5A.R0B.R0C.R0D.R0答案C解析设R0、Rx与三者的结点为Q，当通过电流表的电流为零时，说明φP＝φQ，则UR0＝URMP，URx＝URPN，IR0＝IRx＝I0，IRMP＝IRPN＝I，故I0R0＝IRMP，I0Rx＝IRPN.两式相除有＝，所以Rx＝R0＝R0，正确选项为C.6.在如图6所示的电路中，电源的电动势为E，内阻为r，灯泡L的电阻大于电源的内阻r.闭合开关S，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量的变化情况正确的是()图6A．电流表的读数先增大后减小B．灯泡L变亮C．电源输出功率先增大后减小D．电压表的读数先增大后减小答案D解析由简化电路图可知，滑动变阻器的右半部分与电流表A串联，再与左半部分并联，并联部分与灯泡串联后再与电压表并联，电压表测路端电压．滑片P向左滑动，当两支路电阻相等，即RA＋Ra＝Rb时，并联路段电阻最大，因此并联路段的电阻先增大后减小，外电路总电阻先增大后减小，由串联分压可知路端电压先增大后减小，选项D正确；电流表刚开始测干路电流，随着P由a向b移动，电流表示数逐渐变小，P滑到b端，电阻R和电流表被短路，电流表示数为零，A错误；外电路电阻增大时，流过灯泡的电流减小，灯泡分压减小，灯泡变暗，选项B错误；外电路电阻越接近电源内阻，电源输出功率越大，由于灯泡电阻大于电源内阻，因此外电路电阻总大于电源内阻，随着外电阻的增大，输出功率逐渐减小，选项C错误．7．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它...
