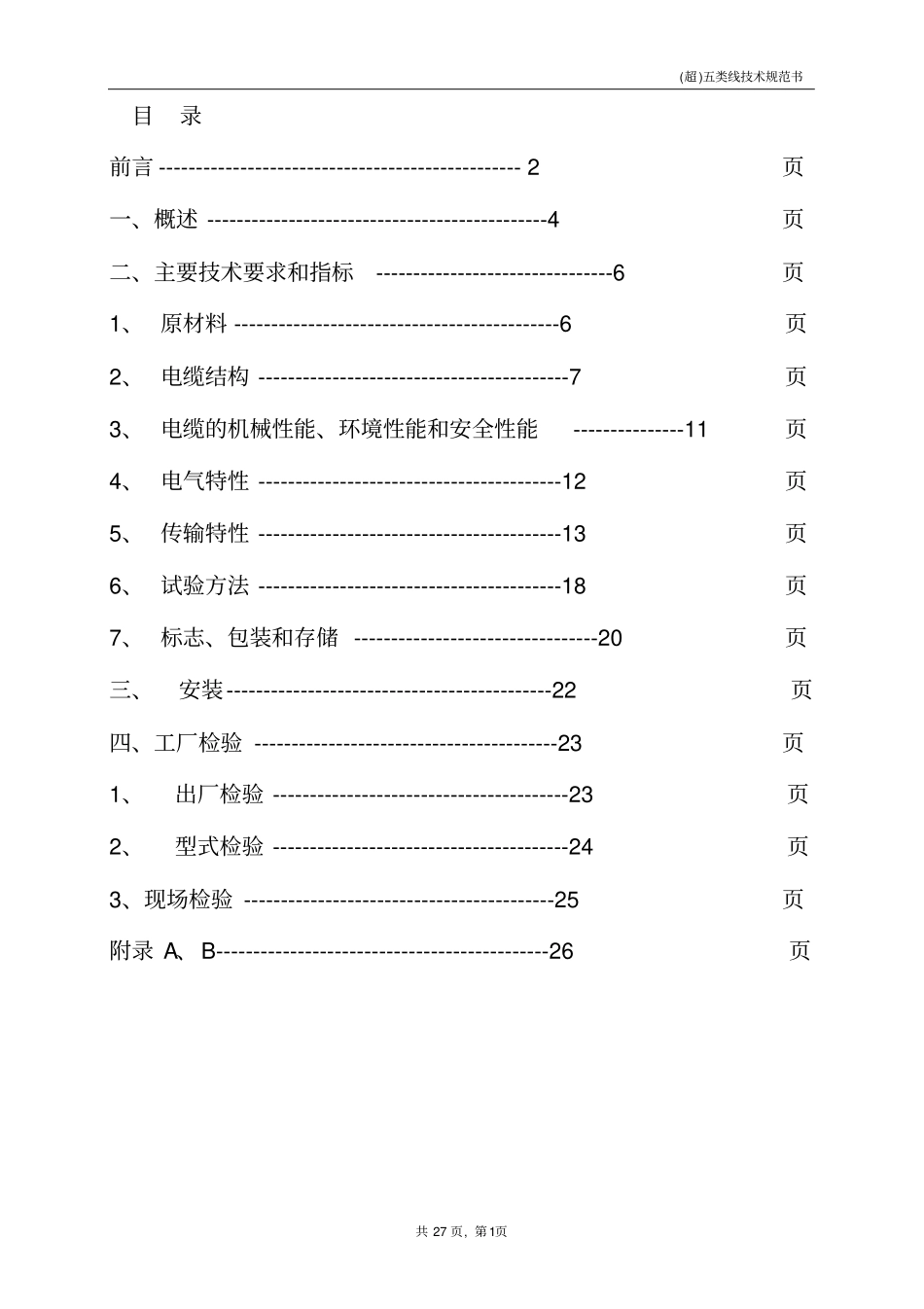

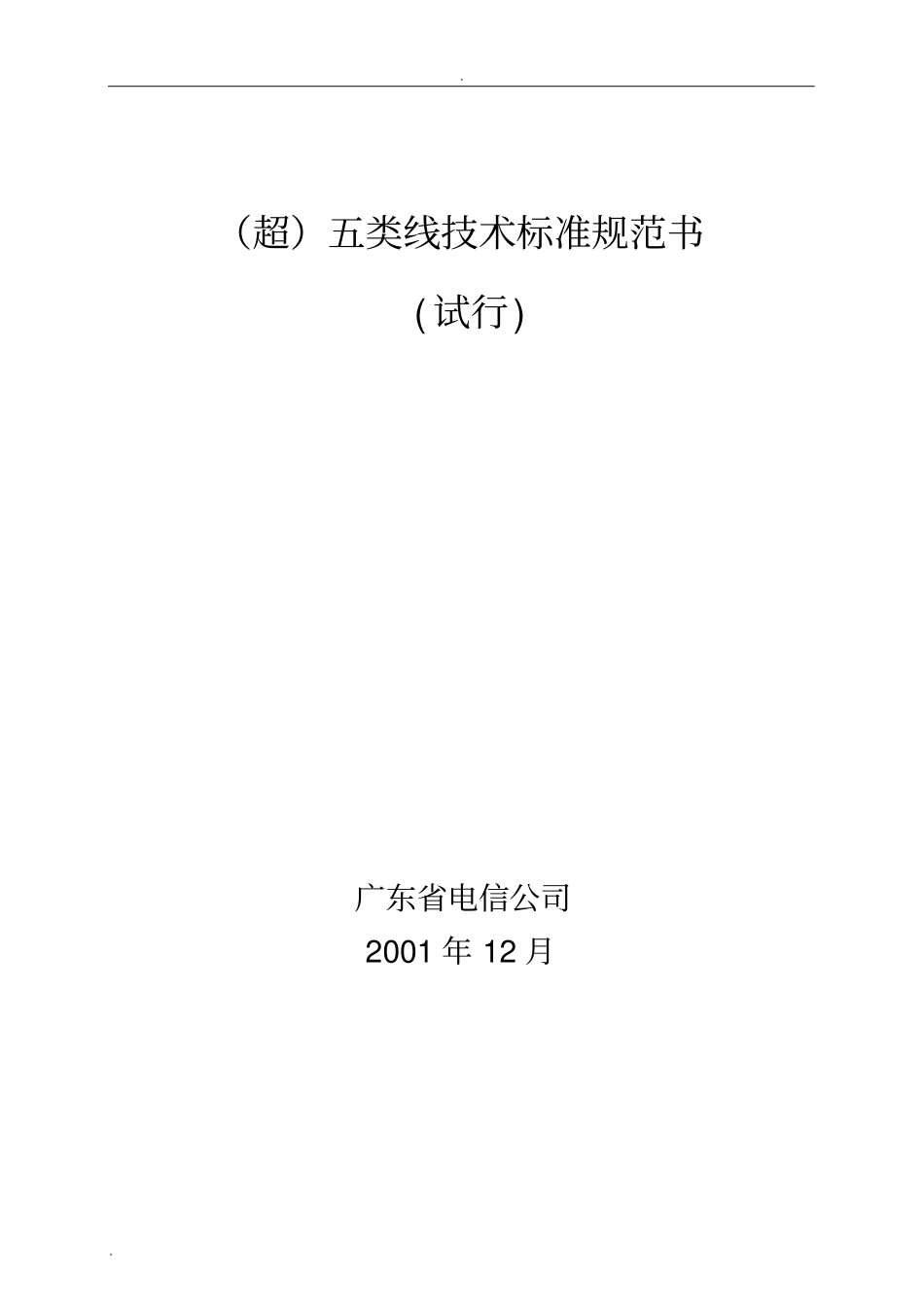

..（超）五类线技术标准规范书(试行)广东省电信公司2001年12月(超)五类线技术规范书共27页,第1页目录前言-------------------------------------------------2页一、概述----------------------------------------------4页二、主要技术要求和指标--------------------------------6页1、原材料--------------------------------------------6页2、电缆结构------------------------------------------7页3、电缆的机械性能、环境性能和安全性能---------------11页4、电气特性-----------------------------------------12页5、传输特性-----------------------------------------13页6、试验方法-----------------------------------------18页7、标志、包装和存储---------------------------------20页三、安装--------------------------------------------22页四、工厂检验-----------------------------------------23页1、出厂检验----------------------------------------23页2、型式检验----------------------------------------24页3、现场检验------------------------------------------25页附录A、B---------------------------------------------26页(超)五类线技术规范书共27页,第2页前言(1)本规范书依据《数字通信用实心聚烯径绝缘水平对绞电缆（报批稿）》YD/T1019-200*编写，并参考了ISO/IEC11801：1995《信息技术-用户大楼综合布线》和ANSI/TIA/EIA-568-A-5《商用楼通信布线》的有关内容。(2)本规范书与YD/T1019-200*相比主要变化如下：——依据ANSI/TIA/EIA-568-A-5《商用楼通信布线》标准，对于衰减、近端串音衰减、远端串音衰减的相关指标的起始测试频率从1MHz降到0.772MHz，扩展了低频的范围。——将衰减、近端串音衰减、远端串音衰减的相关指标的各频率的实测值列表注明，作为测试的标准。——按国际标准将超五类线（5e）细分为两档：125MHz（5e120c）和165MHz（5e160c）。——修改了结构回波损耗的要求。——规定了必须在护套下加上撕裂绳。本规范书从发布之日起，在广东省电信公司范围内作为设计、采购、施工和验收部门的技术依据。本规范书由广东省电信公司提出并归口。本规范书起草单位：广东省电信公司工程建设部广东省电信器材公司(超)五类线技术规范书共27页,第3页本规范书起草领导小组：组长：李华；副组长：王琪、陈志然；成员：陈洪、黎建华、张海明、邹远征；本规范书主要起草人：黎建华、黄广超、刘彪(超)五类线技术规范书共27页,第4页一、概述1、范围本规范书规定了（超）五类100Ω数字通信用实心聚烯径绝缘水平对绞电缆的要求、试验方法、检验规则、包装和储运等要求。本规范书适用于（超）五类100Ω数字通信用实心聚烯径绝缘水平对绞电缆的制造、验收及使用。泡沫和泡沫皮聚烯径绝缘水平对绞电缆也可参考采用本规范书的有关条款。本规范书规定的电缆用于大楼通信综合布线系统中工作区通信引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线。2、目的制定本规范书的目的在于指导广东省电信公司关于智能化小区布线系统的100Ω数字通信用实心聚烯径绝缘水平对绞电缆的设计、施工及验收。3、引用标准（1）YD/T—1019—200*标准《数字通信用实心聚烯径绝缘水平对绞电缆（报批稿）》（2）IEC/ISO标准《信息技术-用户大楼综合布线》（3）ANSI/TIA/EIA-568-A-5《商用楼通信布线》4、定义本规范书采用YD/T838.1和YD/T926.1中的定义及以下定义。4.1传播速度(相速度)Velocityofpropagation(Phasevelocity)传播速度定义为信号在电缆中的传播速度。传播速度以m/s表示。传播速度也可以用波速比表示，波速比是波在电缆中传播速度与波在自由空间传播速度之比，后者取作299792458m/s。传播速度通常由相角和角频率确定。传播速度(相速度)由下式确定：νρ=ω/β=2·π·f/β式中：f-频率，单位为Hz；νρ-传播速度，单位为m/s；β-相移常数，单位为1/m；ω-角频率，单位为1/s。(超)五类线技术规范书共27页,第5页4.2相时延(Phasedelay)相时延定义为电缆长度L与传播速度之比。相时延由下式确定：T=L/νρ式中：T-相...
