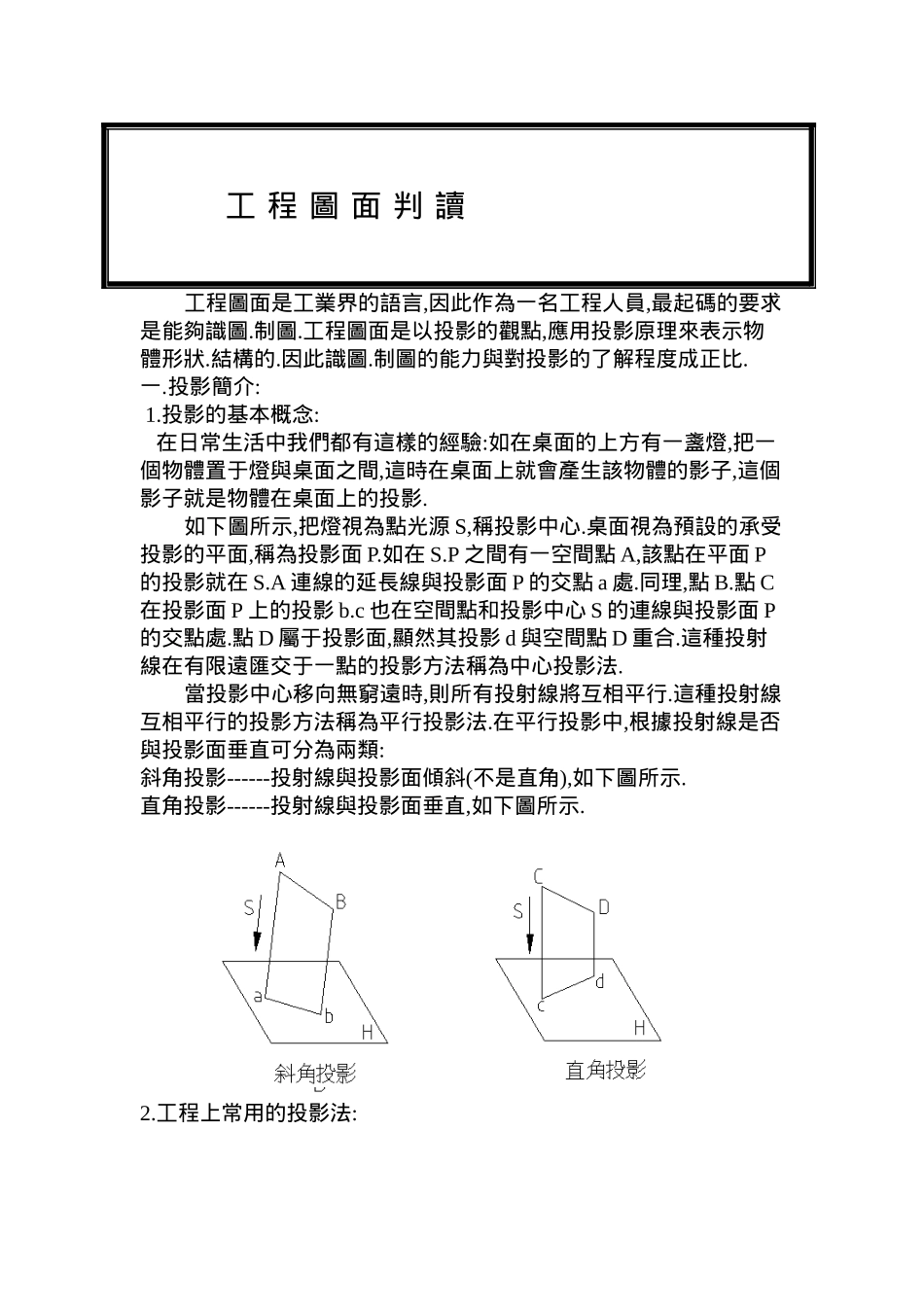

工程圖面判讀工程圖面是工業界的語言,因此作為一名工程人員,最起碼的要求是能夠識圖.制圖.工程圖面是以投影的觀點,應用投影原理來表示物體形狀.結構的.因此識圖.制圖的能力與對投影的了解程度成正比.一.投影簡介:1.投影的基本概念:在日常生活中我們都有這樣的經驗:如在桌面的上方有一盞燈,把一個物體置于燈與桌面之間,這時在桌面上就會產生該物體的影子,這個影子就是物體在桌面上的投影.如下圖所示,把燈視為點光源S,稱投影中心.桌面視為預設的承受投影的平面,稱為投影面P.如在S.P之間有一空間點A,該點在平面P的投影就在S.A連線的延長線與投影面P的交點a處.同理,點B.點C在投影面P上的投影b.c也在空間點和投影中心S的連線與投影面P的交點處.點D屬于投影面,顯然其投影d與空間點D重合.這種投射線在有限遠匯交于一點的投影方法稱為中心投影法.當投影中心移向無窮遠時,則所有投射線將互相平行.這種投射線互相平行的投影方法稱為平行投影法.在平行投影中,根據投射線是否與投影面垂直可分為兩類:斜角投影------投射線與投影面傾斜(不是直角),如下圖所示.直角投影------投射線與投影面垂直,如下圖所示.2.工程上常用的投影法:第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页工程上常用的投影法主要有正投影法.軸測投影法.標高投影法.透視投影法.正投影法是將物體向兩個或兩個以上互相垂直的投影面進行直角投影,然后再將投影面按一定規則展開,攤平在一個平面上的多面直角投影方法.如下圖所示.設置一個由互相垂直的三個投影面構成的三投影面體系,如下圖所示,這三個投影面命名為:水平投影面,用H表示;正立投影面,用V表示;側立投影面,用W表示.H面與V面的交線為OX軸;H面與W面的交線為OY軸;V面與W面一交線為OZ軸.OX,OY,OZ三個軸的交點O為原點.根據體的投影原理,如欲表示一物體在空間上所占有的位置及形象,我們可將其立于第一象限或第三象限內.(1)第一角法:凡將物體立于第一象限的視圖畫法為第一角法.因其投影面在物體之后(如下圖所示),將水平投影面H.側立投影面W轉向正立投影面V后,各視圖的位置及名稱如圖所示.(2)第三角法:凡將物體立于第三象限的視圖畫法為第三角法.因其投影面在物體之前(如下圖所示),其視圖的位置及名稱如圖所示.我們公司所用的投影方法為第三角法.第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页(3)第一角法與第三角法的標示方法:3.投影規律:(1)高平齊,長對正,寬相等.(2)在視圖中,點可代表:a.線之交點b.線(3)在視圖中,線可代表:第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页a.面之棱邊b.面之交線c.面之極限(4)在視圖中,面可代表:a.面之真實形狀大小為正垂面b.面之縮小為單斜面或復斜面c.面為曲面(5)相似性:物體呈現在視圖中的幾何形狀,除與投影面垂直者,其正投影或邊視圖為一直線或曲線外,其他不論平行或不平行于投影面之各面,其呈現之邊數與大約形狀與實體相似.(如圖所示)第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页(6)視圖中相鄰兩區域為物體之兩鄰面,兩鄰面必須不位于同一面內,若兩鄰面位于同一面內,其間必無線存在.在視圖中兩相鄰區域有以下幾種情形:a.高低不同b.斜度不同c.凹凸不同二.識圖的基本方法:(1)要點:a.要幾個視圖聯系起來看.通常一個視圖不能定形定位.b.要分析相鄰表面間的相對位置.c.要先從反映形狀特征的視圖看起.因為主視圖常反映出物體的形狀特征,故一般先從主視圖看起,再與其他視圖聯系起來看,物體的形狀就能識別出來.(2)用形體分析法看圖:形體分析法就是按三視圖的基本規律,從圖上逐個識別出基本形體,再確定它們的相對位置及組合形式,綜合想象出物體的形狀.例1:看懂下圖所示物體的視圖,並補畫出其右視圖.a.形體分析.在視圖上分成I.II兩部分.b.對投影,想形體.以先大體,后細節的次序想像各部分的形狀.c.從主.俯視圖想象各部分之間的相對位置,從而想象出該物體的第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14...
