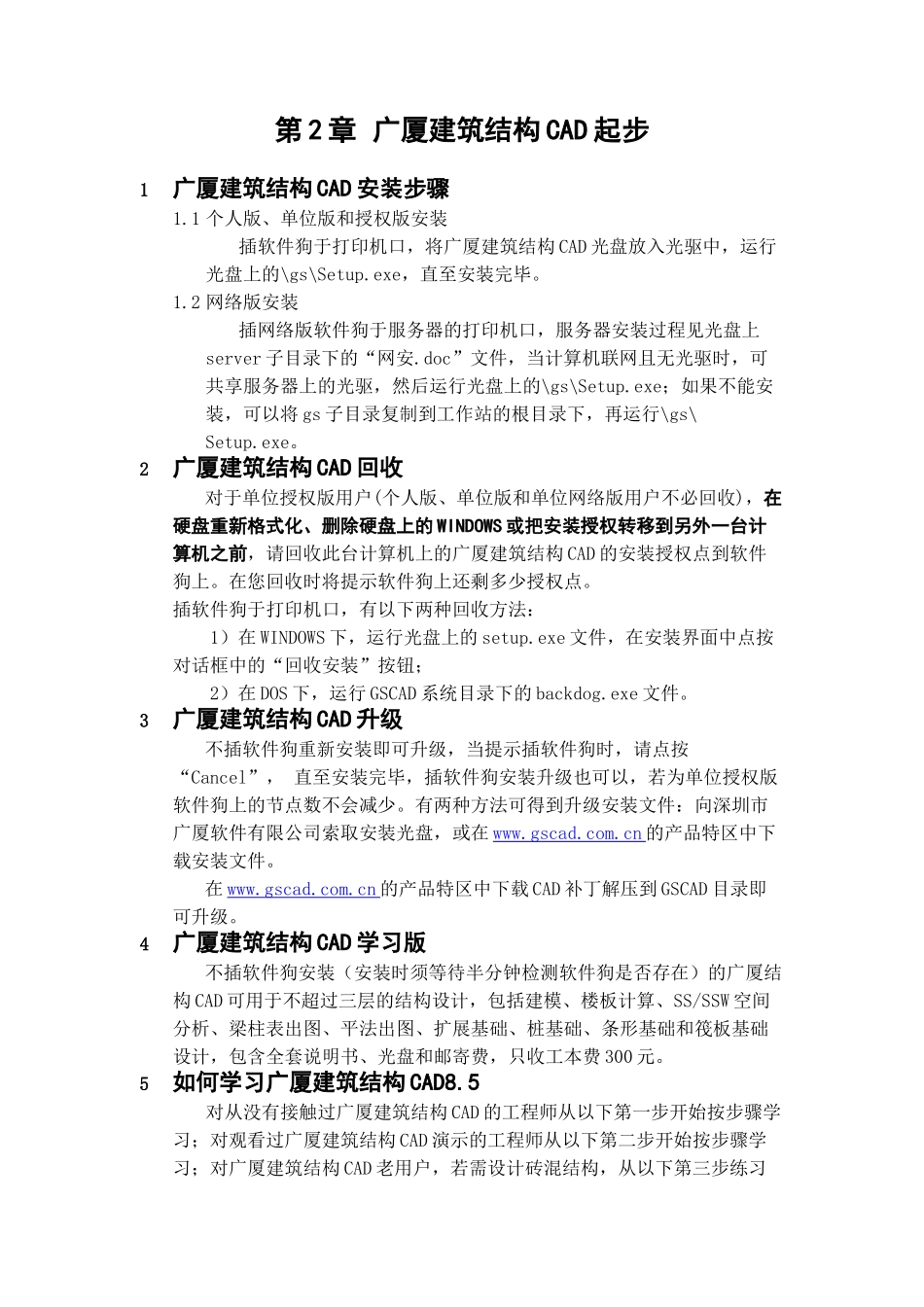

第2章广厦建筑结构CAD起步1广厦建筑结构CAD安装步骤1.1个人版、单位版和授权版安装插软件狗于打印机口，将广厦建筑结构CAD光盘放入光驱中，运行光盘上的\gs\Setup.exe，直至安装完毕。1.2网络版安装插网络版软件狗于服务器的打印机口，服务器安装过程见光盘上server子目录下的“网安.doc”文件，当计算机联网且无光驱时，可共享服务器上的光驱，然后运行光盘上的\gs\Setup.exe；如果不能安装，可以将gs子目录复制到工作站的根目录下，再运行\gs\Setup.exe。2广厦建筑结构CAD回收对于单位授权版用户(个人版、单位版和单位网络版用户不必回收)，在硬盘重新格式化、删除硬盘上的WINDOWS或把安装授权转移到另外一台计算机之前，请回收此台计算机上的广厦建筑结构CAD的安装授权点到软件狗上。在您回收时将提示软件狗上还剩多少授权点。插软件狗于打印机口，有以下两种回收方法：1）在WINDOWS下，运行光盘上的setup.exe文件，在安装界面中点按对话框中的“回收安装”按钮；2）在DOS下，运行GSCAD系统目录下的backdog.exe文件。3广厦建筑结构CAD升级不插软件狗重新安装即可升级，当提示插软件狗时，请点按“Cancel”，直至安装完毕，插软件狗安装升级也可以，若为单位授权版软件狗上的节点数不会减少。有两种方法可得到升级安装文件：向深圳市广厦软件有限公司索取安装光盘，或在www.gscad.com.cn的产品特区中下载安装文件。在www.gscad.com.cn的产品特区中下载CAD补丁解压到GSCAD目录即可升级。4广厦建筑结构CAD学习版不插软件狗安装（安装时须等待半分钟检测软件狗是否存在）的广厦结构CAD可用于不超过三层的结构设计，包括建模、楼板计算、SS/SSW空间分析、梁柱表出图、平法出图、扩展基础、桩基础、条形基础和筏板基础设计，包含全套说明书、光盘和邮寄费，只收工本费300元。5如何学习广厦建筑结构CAD8.5对从没有接触过广厦建筑结构CAD的工程师从以下第一步开始按步骤学习；对观看过广厦建筑结构CAD演示的工程师从以下第二步开始按步骤学习；对广厦建筑结构CAD老用户，若需设计砖混结构，从以下第三步练习Hz.prj开始按步骤学习，若无砖混结构设计，从以下第四步开始按步骤学习；所有工程师有必要阅读本书“设计教程”中有关内容。第一步：观摹光盘内的演示程序第二步：按本自学教程上机操作（绘图窗口的下方有各按钮的操作提示）第三步：练习Exam子目录下Frame.prj、Brick.prj和Hz.prj第四步：阅读本书设计教程章节第五步：在工程设计中遇到问题，请打下列电话6答疑联系地址有疑问可与当地广厦代理联系，或打电话：深圳：0755－83997832,83997845,83347990,0135028246717通过E-mail发送工程数据工程数据有疑问，可在录入系统中选择“工程-生成备份数据”，把生成的filename.arj作为附件插入电子邮件发给：e-mail地址：gscad@public.szptt.net.cn或webmaster@gscad.com.cn若工程数据较大，请先在录入系统中采用“主菜单工程另存到”存为新的工程名，再选择“工程-生成备份数据”，这样可避免把计算和后处理数据压缩进来。图2-18广厦建筑结构CAD主菜单和设计流程如何为工程命名：菜单位置：广厦建筑结构CAD主菜单新建工程在菜单上点取此命令，屏幕上出现如下对话框，指定目录和输入新工程名：WW，系统自动加prj后缀。注意：工程名字和各级子目录名符号数≤8个英文字符或4个中文字符；工程路径+工程名字符数≤40。图2-2录入系统：输入剪力墙、柱、梁、板、砖墙的位置、尺寸和荷载，程序自动进行导荷载，并生成楼板、次梁、砖混和空间结构分析计算数据。楼板次梁砖混计算：计算所有标准层的楼板、次梁和进行砖混结构的抗震验算等。空间结构计算：计算剪力墙、柱、主梁的内力和配筋，广厦结构CAD支持一次建模，与多个结构计算程序接口，最后分别生成施工图。配筋系统：根据计算结果生成平法或梁柱表结构施工图。施工图系统：处理结构施工图三大问题（归并、字符重叠和钢筋修改），最后形成DWG格式图形文件，一般工程可采用“生成整个工程DWG”。基础CAD：根据首层柱布置和结构计算的柱底力，计算扩展和桩基础并生成基础图，计算交叉条基(弹性地基梁)和板式筏基，最后生成DWG文件。...
