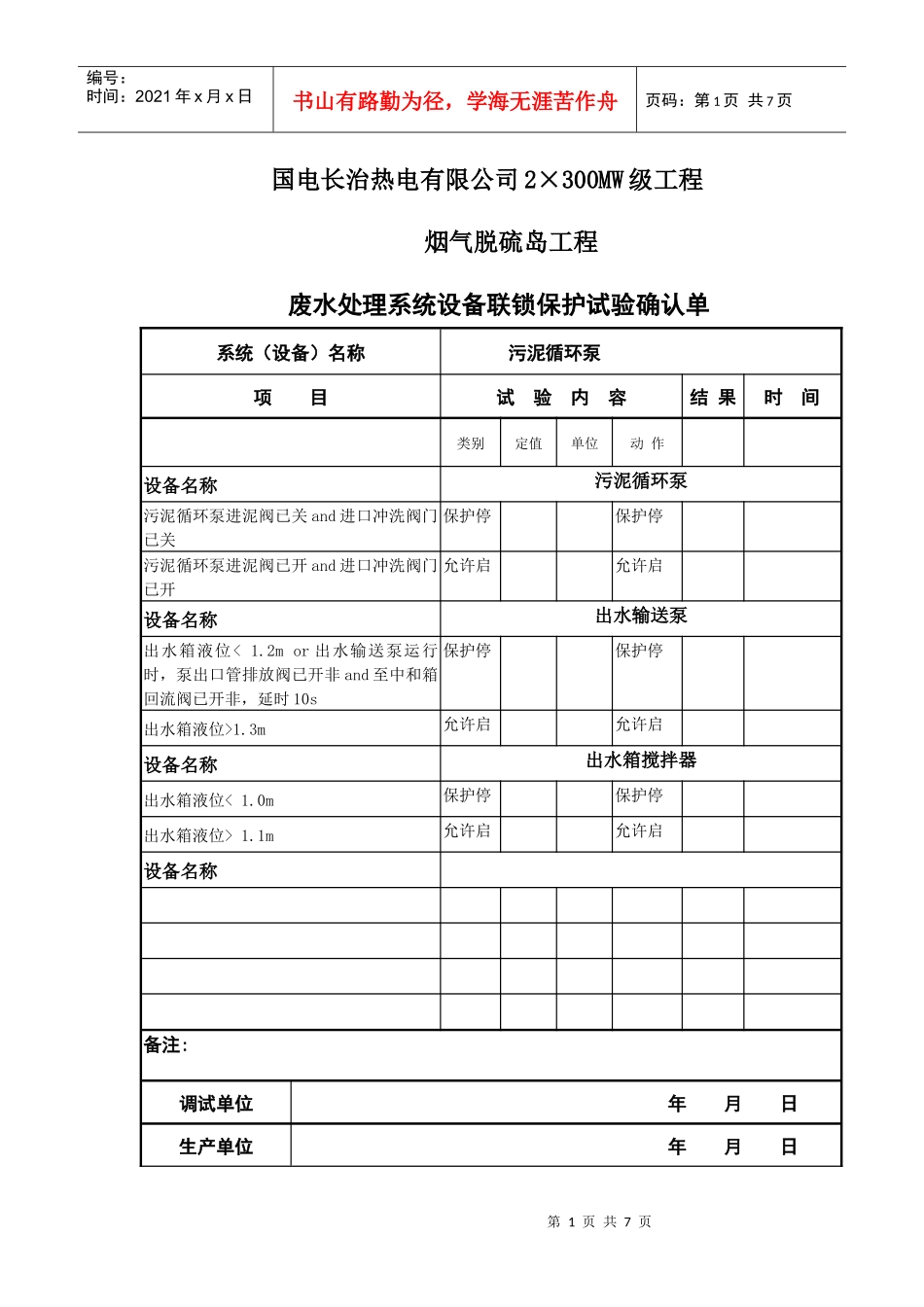

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页国电长治热电有限公司2×300MW级工程烟气脱硫岛工程废水处理系统设备联锁保护试验确认单系统（设备）名称污泥循环泵项目试验内容结果时间类别定值单位动作设备名称污泥循环泵污泥循环泵进泥阀已关and进口冲洗阀门已关保护停保护停污泥循环泵进泥阀已开and进口冲洗阀门已开允许启允许启设备名称出水输送泵出水箱液位<1.2mor出水输送泵运行时，泵出口管排放阀已开非and至中和箱回流阀已开非，延时10s保护停保护停出水箱液位>1.3m允许启允许启设备名称出水箱搅拌器出水箱液位<1.0m保护停保护停出水箱液位>1.1m允许启允许启设备名称备注:调试单位年月日生产单位年月日第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页监理单位年月日国电长治热电有限公司2×300MW级工程烟气脱硫岛工程废水处理系统设备联锁保护试验确认单系统（设备）名称压滤水泵项目试验内容结果时间类别定值单位动作设备名称压滤水泵压滤水池液位<1.1m保护停保护停压滤水池液位>1.2m允许启允许启压滤水池液位>2.2m联锁启联锁启压滤水池液位<1.1m联锁停联锁停设备名称压滤水池搅拌器压滤水池液位<0.9m保护停保护停压滤水池液位>1.0m允许启允许启设备名称石灰浆制备箱搅拌器石灰浆制备箱液位<1.4m保护停保护停石灰浆制备箱液位>1.5m允许启允许启设备名称备注:第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页调试单位年月日生产单位年月日监理单位年月日国电长治热电有限公司2×300MW级工程烟气脱硫岛工程废水处理系统设备联锁保护试验确认单系统（设备）名称石灰浆循环泵石灰剂量箱搅拌器加药泵项目试验内容结果时间类别定值单位动作设备名称石灰浆循环泵石灰浆制备箱液位<1.6m。or石灰浆制备箱出口阀已关and冲洗阀已关。or石灰浆循环泵启动后，石灰浆循环泵至石灰计量箱进口阀已开非，and石灰浆制备箱循环阀已开非，延时10s保护停保护停石灰浆制备箱液位>1.7mand石灰浆制备箱出口阀开，or冲洗阀开允许启允许启设备名称石灰剂量箱搅拌器石灰计量箱液位<1.0m保护停保护停石灰计量箱液位>1.1m允许启允许启设备名称石灰加药泵石灰计量箱液位<1.2mor石灰浆计量箱出口阀已开非and冲洗阀已开非保护停保护停石灰计量箱液位>1.3mand石灰浆计量箱出口阀开or冲洗阀已开允许启允许启设备名称助凝剂计量泵助凝剂溶液箱液位低低位保护停保护停助凝剂溶液箱液位不在低低位允许启允许启备注:第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页调试单位年月日生产单位年月日监理单位年月日国电长治热电有限公司2×300MW级工程烟气脱硫岛工程废水处理系统设备联锁保护试验确认单系统（设备）名称助凝剂溶液箱进水电磁阀项目试验内容结果时间类别定值单位动作设备名称助凝剂溶液箱进水电磁阀助凝剂溶液箱低液位报警联锁开联锁开助凝剂溶液箱高液位报警联锁关联锁关设备名称助凝剂溶液箱喂料机助凝剂溶液箱进水电磁阀开联锁启联锁启助凝剂溶液箱进水电磁阀关后延时600s联锁停联锁停设备名称盐酸计量泵盐酸贮存箱液位低位保护停保护停盐酸贮存箱液位不在低位允许启允许启设备名称FeClSO4计量泵FeClSO4溶液箱液位低位保护停保护停FeClSO4溶液箱液位不在低位允许启允许启设备名称TMT15计量泵TMT15溶液箱液位低位保护停保护停TMT15溶液箱液位不在低位允许启允许启第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页备注:调试单位年月日生产单位年月日监理单位年月日国电长治热电有限公司2×300MW级工程烟气脱硫岛工程废水处理系统设备联锁保护试验确认单系统（设备）名称项目试验内容结果时间类别定值单位动作设备名称保护停保护停允许启允许启联锁启联锁启联锁停联锁停设备名称保护停保护停允许启允许启设备名称保护停保护停允许启允许启设备名称第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页备注:调试单位年月日生产单...
