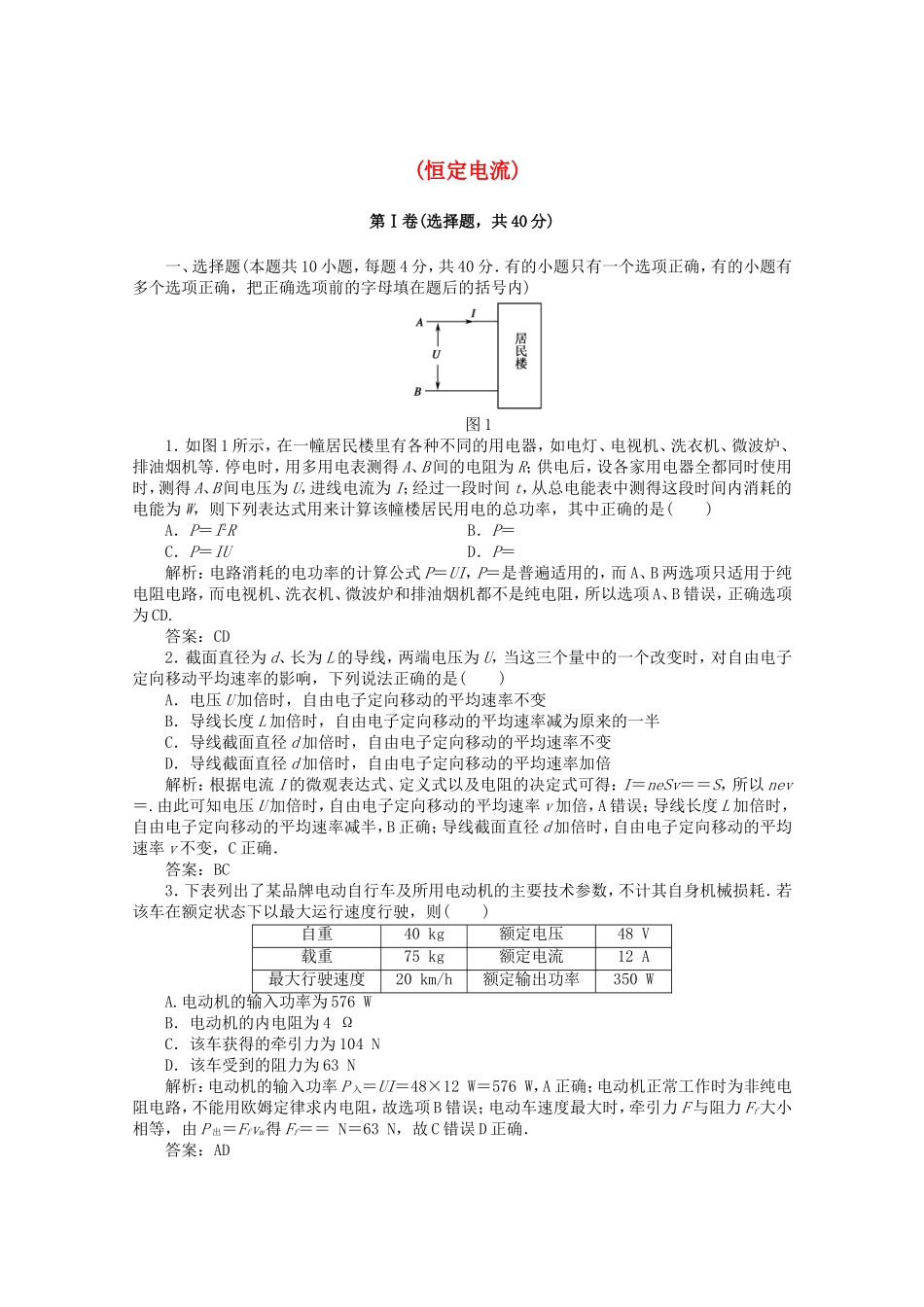

(恒定电流)第Ⅰ卷(选择题，共40分)一、选择题(本题共10小题，每题4分，共40分．有的小题只有一个选项正确，有的小题有多个选项正确，把正确选项前的字母填在题后的括号内)图11．如图1所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A、B间的电阻为R；供电后，设各家用电器全都同时使用时，测得A、B间电压为U，进线电流为I；经过一段时间t，从总电能表中测得这段时间内消耗的电能为W，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是()A．P＝I2RB．P＝C．P＝IUD．P＝解析：电路消耗的电功率的计算公式P＝UI，P＝是普遍适用的，而A、B两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻，所以选项A、B错误，正确选项为CD.答案：CD2．截面直径为d、长为L的导线，两端电压为U，当这三个量中的一个改变时，对自由电子定向移动平均速率的影响，下列说法正确的是()A．电压U加倍时，自由电子定向移动的平均速率不变B．导线长度L加倍时，自由电子定向移动的平均速率减为原来的一半C．导线截面直径d加倍时，自由电子定向移动的平均速率不变D．导线截面直径d加倍时，自由电子定向移动的平均速率加倍解析：根据电流I的微观表达式、定义式以及电阻的决定式可得：I＝neSv＝＝S，所以nev＝.由此可知电压U加倍时，自由电子定向移动的平均速率v加倍，A错误；导线长度L加倍时，自由电子定向移动的平均速率减半，B正确；导线截面直径d加倍时，自由电子定向移动的平均速率v不变，C正确．答案：BC3．下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则()自重40kg额定电压48V载重75kg额定电流12A最大行驶速度20km/h额定输出功率350WA.电动机的输入功率为576WB．电动机的内电阻为4ΩC．该车获得的牵引力为104ND．该车受到的阻力为63N解析：电动机的输入功率P入＝UI＝48×12W＝576W，A正确；电动机正常工作时为非纯电阻电路，不能用欧姆定律求内电阻，故选项B错误；电动车速度最大时，牵引力F与阻力Ff大小相等，由P出＝Ffvm得Ff＝＝N＝63N，故C错误D正确．答案：AD图24．小灯泡通电后其电流I随所加电压U变化的图线如图2所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，下列说法中正确的是()A．随着所加电压的增大，小灯泡的电阻增大B．对应P点，小灯泡的电阻为R＝C．对应P点，小灯泡的电阻为R＝D．对应P点，小灯泡的功率为图中矩形PQOM所围面积解析：由电阻的定义知某一状态下导体的电阻等于电压与电流的比值，在I—U图象中等于该点与坐标原点连线斜率的倒数，则A、B正确；C错误；由电功率P＝IU知，D正确．答案：ABD5．下列关于电源电动势的说法中正确的是()A．在某电池的电路中，每通过2C的电荷量，电池提供的电能是4J，那么这个电池的电动势是0.5VB．电源的路端电压增大时，其电源的电动势一定也增大C．无论内电压和外电压如何变化，其电源的电动势一定不变D．电源的电动势越大，电源所能提供的电能就越多解析：由E＝得E＝2V，则A错误；电源的电动势与外电路无关，只由电源自身的性质决定，则B错C对；电源的电动势大，所提供的能量不一定大，电源的电动势取决于通过电源的电量与电动势的乘积，D错误．答案：C6．(2012·海口模拟)小强在用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制．经检查，恒温箱的控制器没有故障(如图3所示)，则下列对故障判断正确的是()图3A．只可能是热敏电阻出现故障B．只可能是温度设定装置出现故障C．热敏电阻和温度设定装置都可能出现故障D．可能是加热器出现故障解析：恒温箱内温度持续升高，说明加热器没损坏，D错；而控制器也没问题，故热敏电阻或温度设定装置出现故障，在没有确定的条件下选C而不选A、B.答案：C7．如图4甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，电阻R2随温度t变化的图线如图乙所示．电流表为值班室的显示器．a、b之间接报警器，当传感器R2所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是(...
